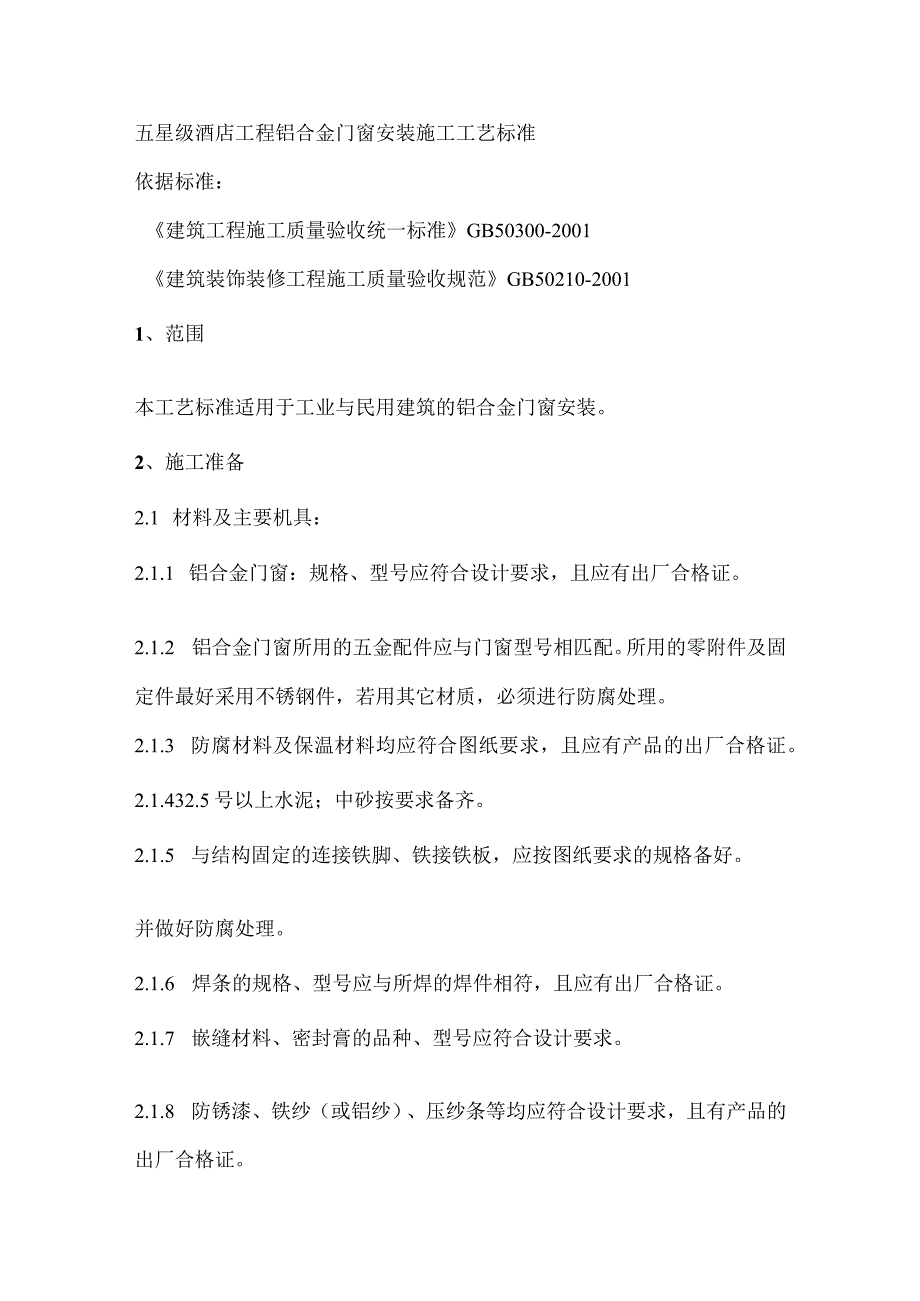

1、五星级酒店工程铝合金门窗安装施工工艺标准依据标准：建筑工程施工质量验收统一标准GB50300-2001建筑装饰装修工程施工质量验收规范GB50210-20011、范围本工艺标准适用于工业与民用建筑的铝合金门窗安装。2、施工准备2.1 材料及主要机具：2.1.1 铝合金门窗：规格、型号应符合设计要求，且应有出厂合格证。2.1.2 铝合金门窗所用的五金配件应与门窗型号相匹配。所用的零附件及固定件最好采用不锈钢件，若用其它材质，必须进行防腐处理。2.1.3 防腐材料及保温材料均应符合图纸要求，且应有产品的出厂合格证。2.1.432.5号以上水泥；中砂按要求备齐。2.1.5 与结构固定的连接铁脚、铁接

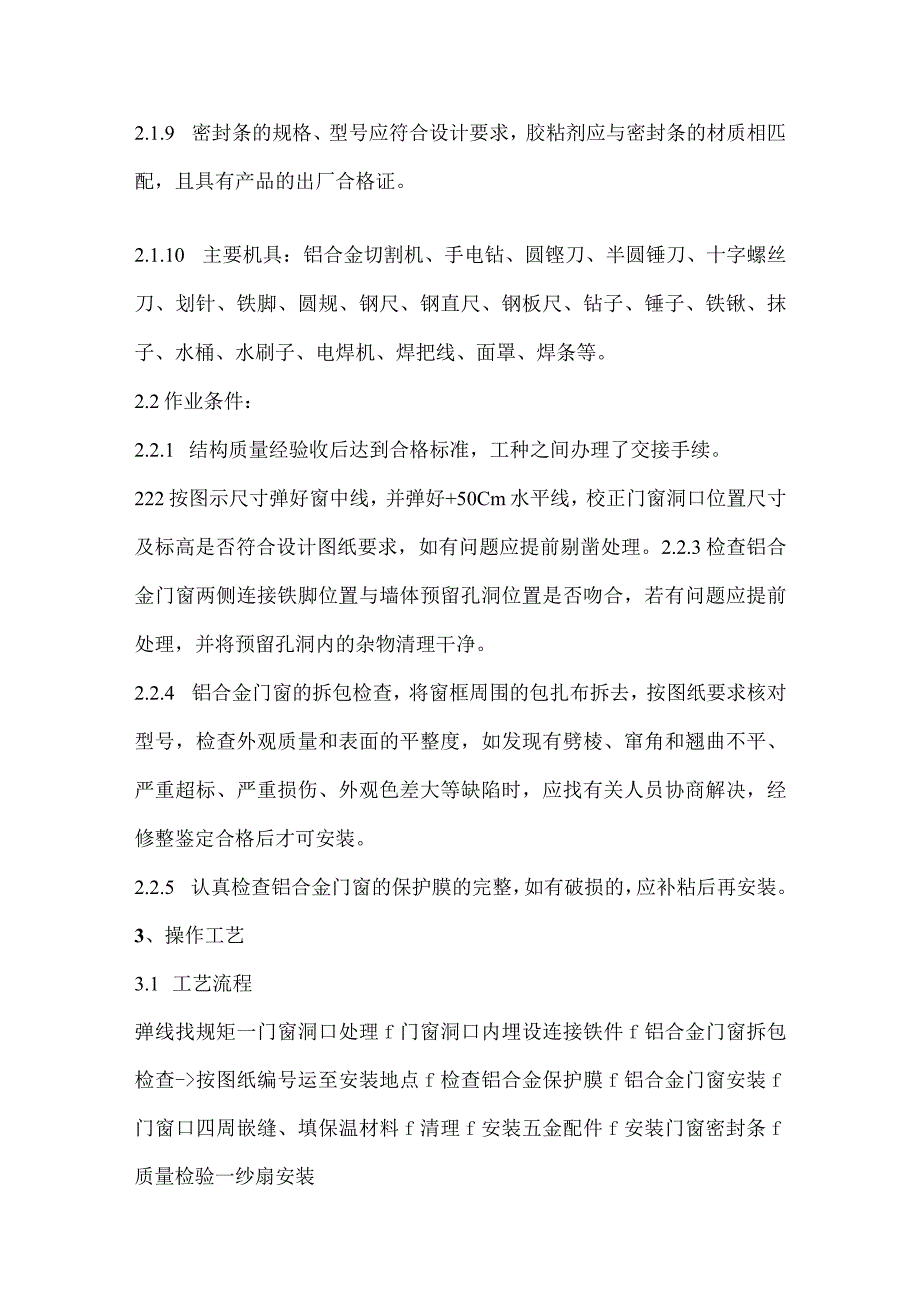

2、铁板，应按图纸要求的规格备好。并做好防腐处理。2.1.6 焊条的规格、型号应与所焊的焊件相符，且应有出厂合格证。2.1.7 嵌缝材料、密封膏的品种、型号应符合设计要求。2.1.8 防锈漆、铁纱（或铝纱）、压纱条等均应符合设计要求，且有产品的出厂合格证。2.1.9 密封条的规格、型号应符合设计要求，胶粘剂应与密封条的材质相匹配，且具有产品的出厂合格证。2.1.10 主要机具：铝合金切割机、手电钻、圆铿刀、半圆锤刀、十字螺丝刀、划针、铁脚、圆规、钢尺、钢直尺、钢板尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机、焊把线、面罩、焊条等。2.2作业条件：2.2.1 结构质量经验收后达到合格标准，工种之
3、间办理了交接手续。222按图示尺寸弹好窗中线，并弹好+50Cm水平线，校正门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题应提前剔凿处理。2.2.3检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若有问题应提前处理，并将预留孔洞内的杂物清理干净。2.2.4 铝合金门窗的拆包检查，将窗框周围的包扎布拆去，按图纸要求核对型号，检查外观质量和表面的平整度，如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时，应找有关人员协商解决，经修整鉴定合格后才可安装。2.2.5 认真检查铝合金门窗的保护膜的完整，如有破损的，应补粘后再安装。3、操作工艺3.1 工艺流程弹线找规矩一门

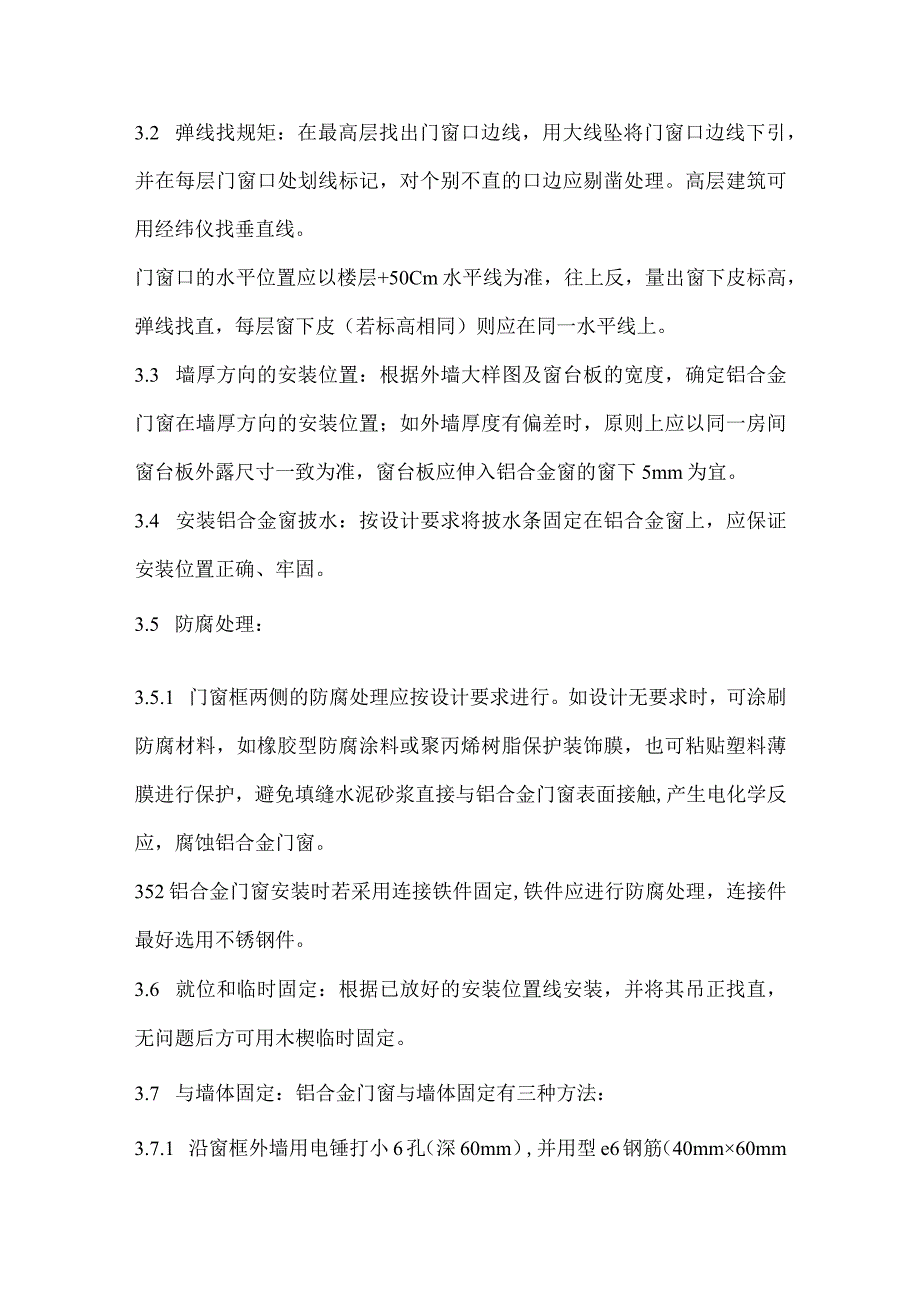

4、窗洞口处理f门窗洞口内埋设连接铁件f铝合金门窗拆包检查-按图纸编号运至安装地点f检查铝合金保护膜f铝合金门窗安装f门窗口四周嵌缝、填保温材料f清理f安装五金配件f安装门窗密封条f质量检验一纱扇安装3.2 弹线找规矩：在最高层找出门窗口边线，用大线坠将门窗口边线下引，并在每层门窗口处划线标记，对个别不直的口边应剔凿处理。高层建筑可用经纬仪找垂直线。门窗口的水平位置应以楼层+50Cm水平线为准，往上反，量出窗下皮标高，弹线找直，每层窗下皮（若标高相同）则应在同一水平线上。3.3 墙厚方向的安装位置：根据外墙大样图及窗台板的宽度，确定铝合金门窗在墙厚方向的安装位置；如外墙厚度有偏差时，原则上应以同一
5、房间窗台板外露尺寸一致为准，窗台板应伸入铝合金窗的窗下5mm为宜。3.4 安装铝合金窗披水：按设计要求将披水条固定在铝合金窗上，应保证安装位置正确、牢固。3.5 防腐处理：3.5.1 门窗框两侧的防腐处理应按设计要求进行。如设计无要求时，可涂刷防腐材料，如橡胶型防腐涂料或聚丙烯树脂保护装饰膜，也可粘贴塑料薄膜进行保护，避免填缝水泥砂浆直接与铝合金门窗表面接触,产生电化学反应，腐蚀铝合金门窗。352铝合金门窗安装时若采用连接铁件固定,铁件应进行防腐处理，连接件最好选用不锈钢件。3.6 就位和临时固定：根据已放好的安装位置线安装，并将其吊正找直，无问题后方可用木楔临时固定。3.7 与墙体固定：铝合
6、金门窗与墙体固定有三种方法：3.7.1 沿窗框外墙用电锤打小6孔（深60mm）,并用型e6钢筋（40mm60mm）粘108胶水泥浆，打入孔中，待水泥浆终凝后，再将铁脚与预埋钢筋焊牢。3.7.2 连接铁件与预埋钢板或剔出的结构箍筋焊牢。3.7.3 混凝土墙体可用射钉枪将铁脚与墙体固定。不论采用哪种方法固定，铁脚至窗角的距离不应大于180mm,铁脚间距应小于600mm。铝合金门窗安装节点1玻璃;2橡胶条;3压条;4内扇;5外框;6密封膏;7保温材料；8膨胀螺栓;9钾钉;10塑料垫。3.8 处理门窗框与墙体缝隙：铝合金门窗固定好后，应及时处理门窗框与墙体缝隙。如设计未规定填塞材料品种时，应采用矿棉或
7、玻璃棉毡条与层填塞缝隙，外表面留58mm深槽口填嵌嵌缝膏，严禁用水泥砂浆填塞。在门窗框两侧进行防腐处理后，可填嵌设计指定的保温材料和密封材料。待铝合金窗和窗台板安装后，将窗框四周的缝隙同时填嵌，填嵌时用力不应过大，防止窗框受力后变形。3.9 铝合金门框安装：3.9.1 将预留门洞按铝合金门框尺寸提前修理好。3.9.2 在门框的侧边固定好连接铁件（或木砖）。3.9.3 门框按位置立好，找好垂直度及几何尺寸后，用射钉或自攻螺丝将其门框与墙体预埋件固定。394用保温材料填嵌门框与砖墙（或混凝土墙）的缝隙。3.9.5 用密封膏填嵌墙体与门窗框边的缝隙。3.10 地弹簧座的安装：根据地弹簧安装位置，提前
8、剔洞，将地弹簧放入剔好的洞内，用水泥砂浆固定。地弹簧安装质量必须保证：地弹簧座的上皮一定与室内地平一致；地弹簧的转轴轴线一定要与门框横料的定位销轴心线一致。3.11 铝合金门扇安装：门框扇的连接是用铝角码的固定方法，具体作法与门框安装相同。3.12 安装五金配件：待浆活修理完，交活油刷完后方可安装门窗的五金配件，安装工艺要求详见产品说明，要求安装牢固，使用灵活。3.13 安装铝合金纱门窗：3.13.1 绷铁砂（或钢纱、铝纱）、裁纱、压条固定，其施工方法同钢纱门窗的绷砂。3.13.2 挂纱扇。3.13.3 装五金配件。4、质量标准4.1 本节适用于钢门窗、铝合金门窗、涂色镀锌钢板门窗等金属门窗安
9、装工程的质量验收。主控项目4.2 金属门窗的品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式及铝合金门窗的型材壁厚应符合设计要求。金属门窗的防腐处理及填嵌、密封处理应符合设计要求。检验方法:观察；尺量检查；检查产品合格证书、性能检测报告、进场验收记录和复验报告；检查隐蔽工程验收记录。4.3 金属门窗框和副框的安装必须牢固。预埋件的数量、位置、埋设方式与框的连接方式必须符合设计要求。检验方法:手扳检查；检查隐蔽工程验收记录。4.4 金属门窗扇必须安装牢固，并应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。检验方法:观察；开启和关闭检查；手扳检查。4.5 金属门窗配件的型号、规
10、格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。检验方法:观察；开启和关闭检查；手扳检查。一般项目4.6 金属门窗表面应洁净、平整、光滑、色泽一致、无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连续。检验方法:观察。4.7 铝合金门窗推拉门窗扇开关力应不大于100N。检验方法:用弹簧秤检查。4.8 金属门窗框与墙体之间的缝隙应填嵌饱满，并采用密封胶密封。密封胶表面应光滑、顺直，无裂纹。检验方法:观察；轻敲门窗框检查；检查隐蔽工程验收记录。4.9 金属门窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽。检验方法:观察；开启和关闭检查。4.10 有排水孔的金属门窗，排水孔应畅通，位
11、置和数量应符合设计要求。检验方法:观察。4.11 铝合金门窗安装的允许偏差和检验方法应符合表4.12的规定。表4.12铝合金门窗安装的允许偏差和检验方法项次项目留缝限值(mm)允许偈差(0)检装方法1门窗槽口宽度、高度1500mm2.5用钢尺检查1500mm3.52门窗槽口对角线长度差2000mm5用铜尺检查2000mm63门窗框的正侧面垂直度3用Im垂直检测尺检查4门窗横框的水平度一3用Im水平尺和塞尺检查5门窗横框标高3用钢尺检查6门窗竖向偏离中心5用钢尺检查7双层门窗内外框间距4用钢尺检查S门窗框、扇配合间隙5用塞尺检查9无下框时门扇与地面间留缝用塞尺检查5、成品保护5.1 铝合金门窗应
12、入库存放，下边应垫起、垫平，码放整齐。对已装好披水的窗，注意存放时支垫好，防止损坏披水。5.2 门窗保护膜应检查完整无损后再进行安装，安装后应及时将门框两侧用木板条捆绑好，并禁止从窗口运送任何材料，防止碰撞损坏。5.3 若采用低碱性水泥或豆石混凝土堵缝时，堵后应及时将水泥浮浆刷净，防止水泥固化后不好清理，并损坏表面的氧化膜。铝合金门窗在堵缝前，对与水泥砂浆接触面应涂刷防腐剂进行防腐处理。5.4 抹灰前应将铝合金门窗用塑料薄膜保护好，在室内湿作业未完成前，任何工种不得损坏其保护膜，防止砂浆对其面层的侵蚀。5.5 铝合金门窗的保护膜应在交工前撕去，要轻撕，且不可用开刀铲，防止将表面划伤，影响美观。
13、5.6 铝合金门窗表面如有胶状物时，应使用棉丝沾专用溶剂擦试干净,如发现局部划痕，可用小毛刷沾染色液进行涂梁。5.7 架子搭拆、室内外抹灰、钢龙骨安装，管道安装及建材运输等过程，严禁擦、砸、碰和损坏铝合金门窗橙料。5.8 建立严格的成品保护制度。6、应注意的质量问题6.1 铝合金门窗采用多组组合时，应注意拼装质量，接缝应平整，拼槿框扇不劈楞，不窜角。6.2 地弹簧及拉手安装不规矩，尺寸不准：应在安装前检查预留孔眼尺寸是否正确。6.3 面层污染咬色：施工时不注意成品保护，未及时进行清理。6.4 表面划痕：应严防用硬物清理铝合金表面的污物。6.5 漏装披水：外窗没按设计要求装披水，影响使用。7、质
14、量记录本工艺标准应具备以下质量记录：7.1 铝合金门窗的出厂合格证。7.2 铝合金门窗的零附件、固定件材质证明及安装图示说明。7.3 密封材、保温材的材质证明及产品合格证。7.4 水泥的出厂合格证及试验报告；中砂产品质量证明。7.5 焊条的品牌、型号及合格证。7.6 质量检验评定记录。8、安全环保措施进人现场必须戴安全帽。严禁穿拖鞋、高跟鞋、带钉易滑或光脚进入现场。安装用的梯子应牢固可靠，不应缺档，梯子放置不应过陡，其与地面夹角以600为宜。材料要堆放平稳工具要随手放人工具袋内。上下传递物件工具时,不得抛掷。机电器具应安装触电保护器，以确保施工人员安全。(5)经常检查锤把是否松动，电焊机、电钻是否漏电。
