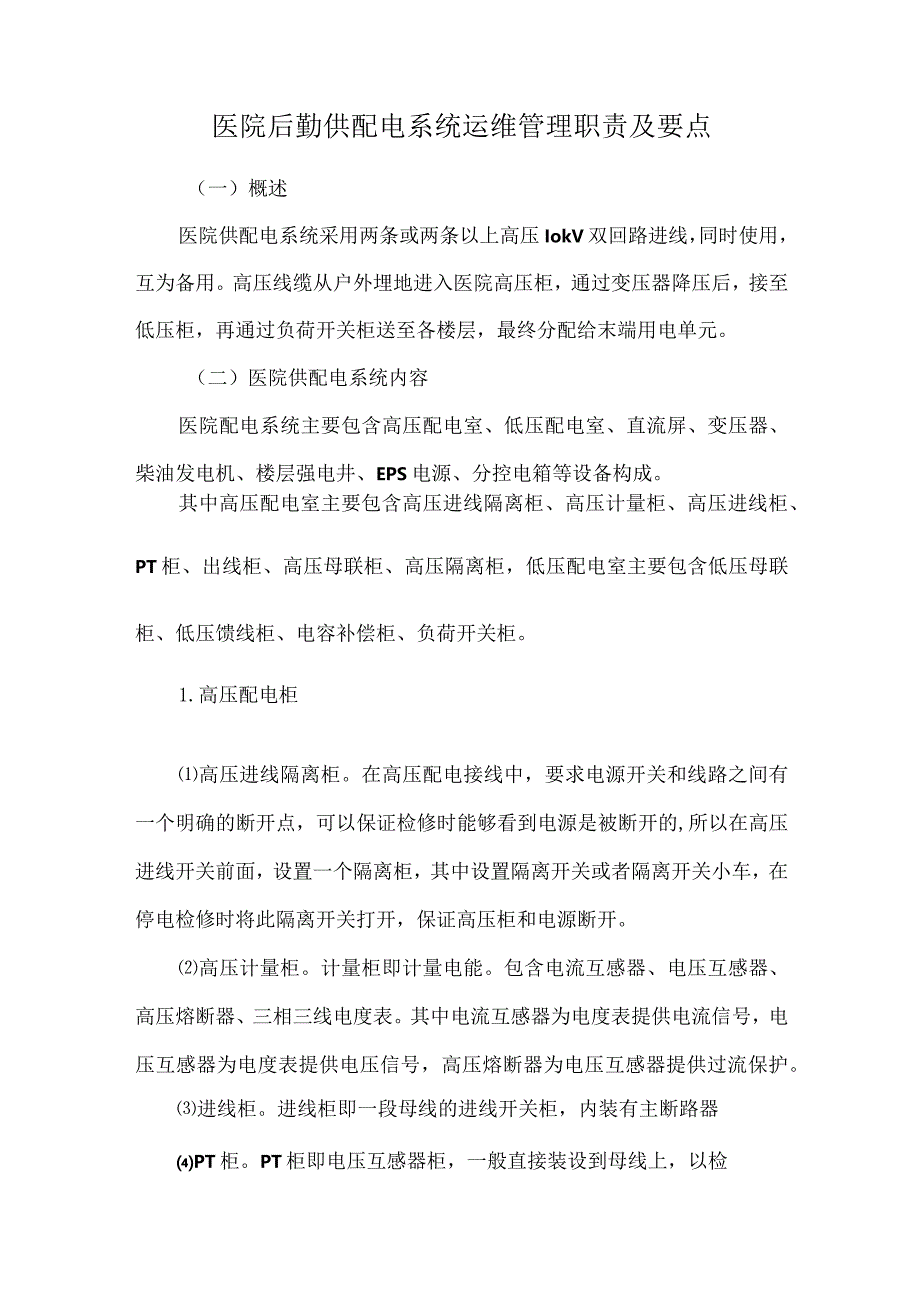

1、医院后勤供配电系统运维管理职责及要点（一）概述医院供配电系统采用两条或两条以上高压IokV双回路进线，同时使用，互为备用。高压线缆从户外埋地进入医院高压柜，通过变压器降压后，接至低压柜，再通过负荷开关柜送至各楼层，最终分配给末端用电单元。（二）医院供配电系统内容医院配电系统主要包含高压配电室、低压配电室、直流屏、变压器、柴油发电机、楼层强电井、EPS电源、分控电箱等设备构成。其中高压配电室主要包含高压进线隔离柜、高压计量柜、高压进线柜、PT柜、出线柜、高压母联柜、高压隔离柜，低压配电室主要包含低压母联柜、低压馈线柜、电容补偿柜、负荷开关柜。1.高压配电柜高压进线隔离柜。在高压配电接线中，要求电
2、源开关和线路之间有一个明确的断开点，可以保证检修时能够看到电源是被断开的,所以在高压进线开关前面，设置一个隔离柜，其中设置隔离开关或者隔离开关小车，在停电检修时将此隔离开关打开，保证高压柜和电源断开。高压计量柜。计量柜即计量电能。包含电流互感器、电压互感器、高压熔断器、三相三线电度表。其中电流互感器为电度表提供电流信号，电压互感器为电度表提供电压信号，高压熔断器为电压互感器提供过流保护。进线柜。进线柜即一段母线的进线开关柜，内装有主断路器PT柜。PT柜即电压互感器柜，一般直接装设到母线上，以检测母线电压和实现保护功能。高压母联柜。母联开关内部是真空断路器，电经隔离柜过来，由真空断路器进线控制。

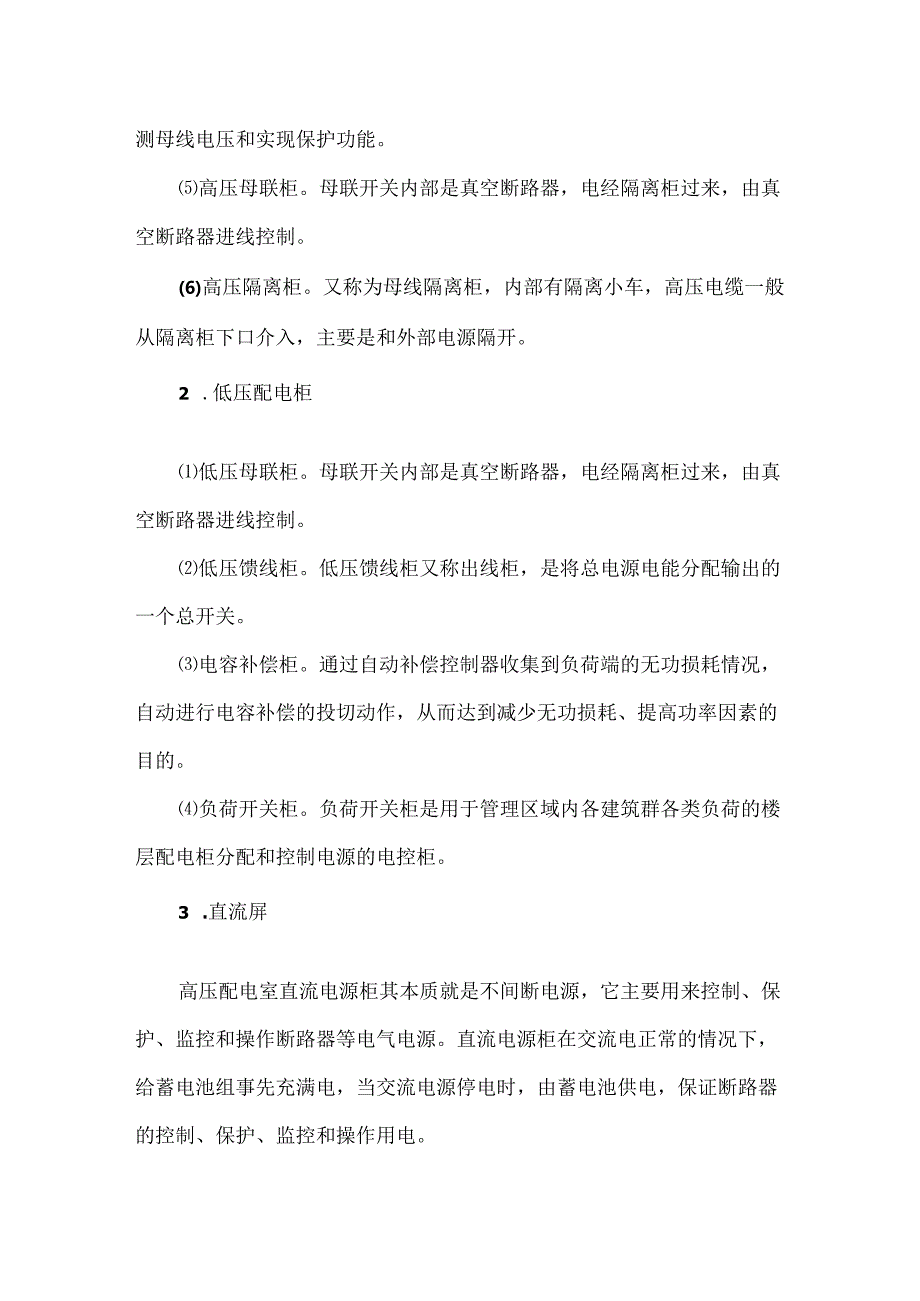

3、(6)高压隔离柜。又称为母线隔离柜，内部有隔离小车，高压电缆一般从隔离柜下口介入，主要是和外部电源隔开。2 .低压配电柜低压母联柜。母联开关内部是真空断路器，电经隔离柜过来，由真空断路器进线控制。低压馈线柜。低压馈线柜又称出线柜，是将总电源电能分配输出的一个总开关。电容补偿柜。通过自动补偿控制器收集到负荷端的无功损耗情况，自动进行电容补偿的投切动作，从而达到减少无功损耗、提高功率因素的目的。负荷开关柜。负荷开关柜是用于管理区域内各建筑群各类负荷的楼层配电柜分配和控制电源的电控柜。3 .直流屏高压配电室直流电源柜其本质就是不间断电源，它主要用来控制、保护、监控和操作断路器等电气电源。直流电源柜在

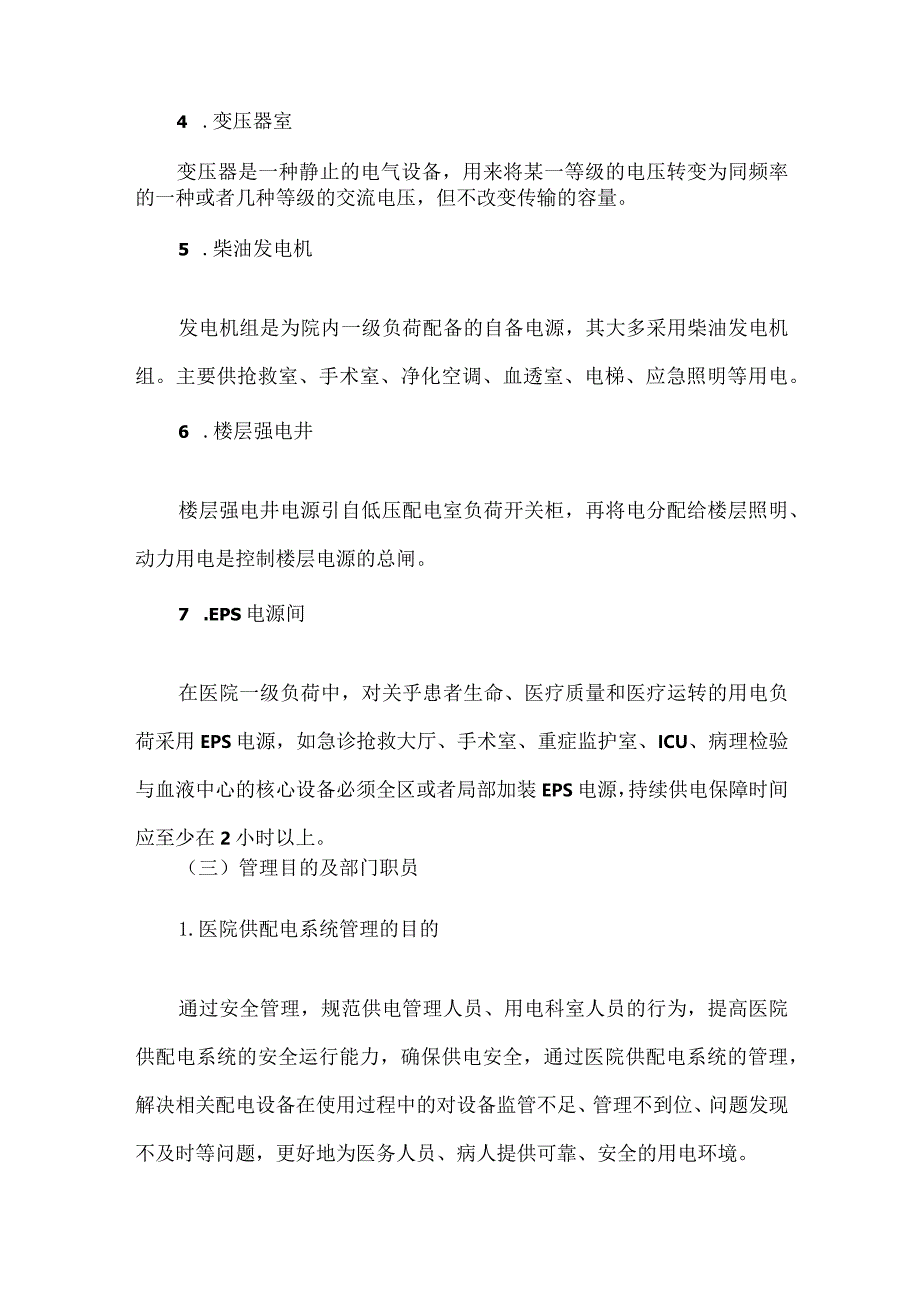

4、交流电正常的情况下，给蓄电池组事先充满电，当交流电源停电时，由蓄电池供电，保证断路器的控制、保护、监控和操作用电。4 .变压器室变压器是一种静止的电气设备，用来将某一等级的电压转变为同频率的一种或者几种等级的交流电压，但不改变传输的容量。5 .柴油发电机发电机组是为院内一级负荷配备的自备电源，其大多采用柴油发电机组。主要供抢救室、手术室、净化空调、血透室、电梯、应急照明等用电。6 .楼层强电井楼层强电井电源引自低压配电室负荷开关柜，再将电分配给楼层照明、动力用电是控制楼层电源的总闸。7 .EPS电源间在医院一级负荷中，对关乎患者生命、医疗质量和医疗运转的用电负荷采用EPS电源，如急诊抢救大厅、
5、手术室、重症监护室、ICU、病理检验与血液中心的核心设备必须全区或者局部加装EPS电源，持续供电保障时间应至少在2小时以上。（三）管理目的及部门职员1.医院供配电系统管理的目的通过安全管理，规范供电管理人员、用电科室人员的行为，提高医院供配电系统的安全运行能力，确保供电安全，通过医院供配电系统的管理，解决相关配电设备在使用过程中的对设备监管不足、管理不到位、问题发现不及时等问题，更好地为医务人员、病人提供可靠、安全的用电环境。8 .明确管理部门管理职责落实结果。管理部门全面负责医院供配电系统运行工作，确保各系统符合国家各项规定。工作计划。管理部门根据医院供配电系统的运行情况，拟定医院年度、季度
6、、月度工作计划。制度规章。根据医院对供配电系统的要求，制定适合的各项操作规程（变配电室防小动物规定、高压配电室规程、供配电安全管理规定、配电安全操作规程、配电设备运行规程、配电房交接班制度和变压器运行规程），以保证配电设备管理人员、安全管理人员等在实际工作中有章可循，组织实施医院供配电系统的日常运行管理工作。安全管理。确定安全生产责任，实施安全管理制度、安全操作规程和安全措施计划，并组织实施定期安全检查及整改工作。发生事故时应及时查清原因，分清责任，采取防范措施，对事故责任人提出处理意见，并向医院领导汇报。组织制订应急预案，定期实施应急演练。考核培训I。对医院相关人员进行配电设备使用知识的教育
7、和培训，编制本部门的设备运行手册和人员培训手册，组织实施从业人员的考核。9 .建立医院供配电系统规章制度根据运行特点、实际情况，制定相关规章制度：供配电安全操作管理制度巡回检查制度设备维修保养制度定期自查及隐患整改制度等。供配电系统管理流程如图1所示。图1供配电系统管理流程图(四)管理要点1 .医院配电设备档案管理根据配电安全技术监察规程要求，利用设备档案管理模块对配电设备进行管理归档，建立数据库，设备档案包括设备编码、设备名称、设备地点、保养单位、保养日期、保养周期。2 .医院供配电系统巡检管理医院供配电巡检管理的实质是对配电设备日常的监管。管理部门按照巡检人员、时间、频次、检查内容、要求等
8、编制巡检计划并录入系统，保证巡检人员能够按规定完成日常巡视工作。(1)高压配电柜。巡视高压进线三相电压、电流、总功率、有功功率、无功功率等。巡视直流屏，检查蓄电池电压值是否正常，其信号灯、报警装置是否正常。低压配电柜。巡视低压总开关三相电压、电流、功率因素；检查负荷开关柜表面清洁，配电室门窗是否完好、雨天电缆沟是否有积水等；消防设施齐全有效；配电房通风设备良好；配电室内环境清洁整齐；配电室内排风机是否正常有效。变压器室。检查变压器温度是否正常；检查变压器有无异味、异响；外观无破损、无振动；检查自动起风机是否正常。(4)柴油发电机。检查蓄电池电解液是否符合标准，蓄电池外部是否有短路现象，电极板是
9、否膨胀；冷却液是否加满，机油是否加足,燃油是否充足，各接头是否有渗漏。楼层强电井。门牌标识是否缺失；强电间照明是否完好、无损坏，强电间设备标识是否齐全、正确、有效；强电间内部及设备卫生是否干净整洁、表面无积尘。(6)EPS电源间。检查EPS运行状况、电流、电压是否正常；检查电池外观有无凹凸现象；显示控制屏显示是否正常；各路电源相互切换是否正常;通风是否良好、设备是否清洁整齐;室内温度是否过高。3 .医院供配电系统保养管理医院供配电系统保养管理是运维部门对配电设备系统定期保养的监管，确保在规定时间内完成设备的保养，保证设备运行正常。管理部门根据合同的要求及设备维护要求，编制保养计划及定检提醒，保
10、证维保单位做好设备保养工作。高压配电柜。每年对高压组柜内的真空负荷开关、隔离开关等机械操作部位，在停电、验电、放电、悬挂临时接地线后检查有无磨损、卡死现象，销子、螺丝是否脱落或者缺少；操作机构的拉合闸是否灵活可靠（并进行注油润滑）:各分接触头有无因放电、拉弧而烧坏或有氧化层；高压断路器座卡口簧的弹力是否正常；导电部门各连接点的连接是否紧密；各母线与绝缘子、柜板有无放电打火现象，绝缘子有无裂痕；设备外壳和支架的接地点是否牢固可靠；高压柜的仪表、指示灯、二次线路有无松动、标签字迹模糊、指示不准确等情况；避雷器的连接螺丝有无松动，避雷器有无裂痕；试验报警器、报警按钮灵敏度情况；对所有设备进行除尘及卫
11、生清洁。（2）低压配电室。配电柜断电后，清洁柜中的灰尘，检查母线及引下线连接是否良好，接头点有无发热变色，电缆头、接线桩头是否牢固可靠，接地线有无锈蚀，接线桩头是否紧固，所有次回路接线连接是否可靠、绝缘是否符合要求。检查抽屉式开关柜在推入或拉出时是否灵活，机械闭锁是否可靠。检查抽屉柜上的自动空气开关操作机构是否到位，接线螺丝是否紧固。清除接触器触头表面及四周的污物。检查接触器触头接触是否良好，如果触头接触不良，必要时可稍微修铿触头表面如果触头严重烧蚀（触头点磨损至原厚度的1/3）应更换触头。检查电源指示仪表、指示灯是否完好。检修电容柜时，应先断开电容柜总开关，用规格在IOmm以上的一根导线逐个
12、将电容器对地进行放电后，检查外观壳体是否良好，无渗漏油现象。若电容器外壳膨胀，应及时处理，更换放电装置、控制电路的接线螺丝及接地装置。合闸后进行指示部分及自动补偿部分的调试。检查受电柜及联络柜中的断路器时，要先断开所有负荷，用手柄摇出断路器，重新紧固接线螺丝，再检查刀口的弹力是否符合规定，灭弧栅是否有破裂或损坏；手动调试机械联锁分合闸是否准确；检查触头接触是否良好（必要时修触头表面），内部弹簧、垫片、螺丝有无松动、变形和脱落。变压器室。油样化验每三年进行1次；变压器工作接地电阻值每两年测量1次；停电清扫，一般半年至一年1次，主要内容有：清除发现的缺陷、清扫瓷套管外壳、更换破裂或老化的胶垫、检查
13、与紧固连接点、补油等。柴油发电机。检查控制屏内部电路控制部件的焊接和紧固情况;检查各仪表指针是否指示在规定值范围内；检查柴油发电机组低、中、高速时的工作情况；检查三角橡胶带的张紧程度；检测蓄电池液面高度、密度、端电压和调整电解液的比重；清洗机油滤清器、柴油滤清器、空气滤清器；发电机组每半个月进行1次试车试验；每年至少进行1次负载运行，确保运行时间不低于15分钟；每季度进行1次发电机控制柜保养。楼层强电井。清洁柜中灰尘;检查进线及引下线接线是否良好;检查接头点有无发热现象；检查电缆头、接线桩头是否牢固可靠；检查二次回路接线是否可靠、绝缘是否符合要求。(G)EPS电源。每季度测量1次蓄电池组的电压及单体电池的电压;每季度进行1次充电放电试验；每年核对1次蓄电池容量；每年对市电电源切换装置校验1次，每年对EPS所有切换模块检验1次。4 .医院供配电数据监测对配电房电力线路通断状态、变压器合掉闸情况、变压器温度、抄表(电流、电能)、保护动作、低功率因数、电力品质暂态报警参数等数据进行实时监测，并对异常情况发出报警。
