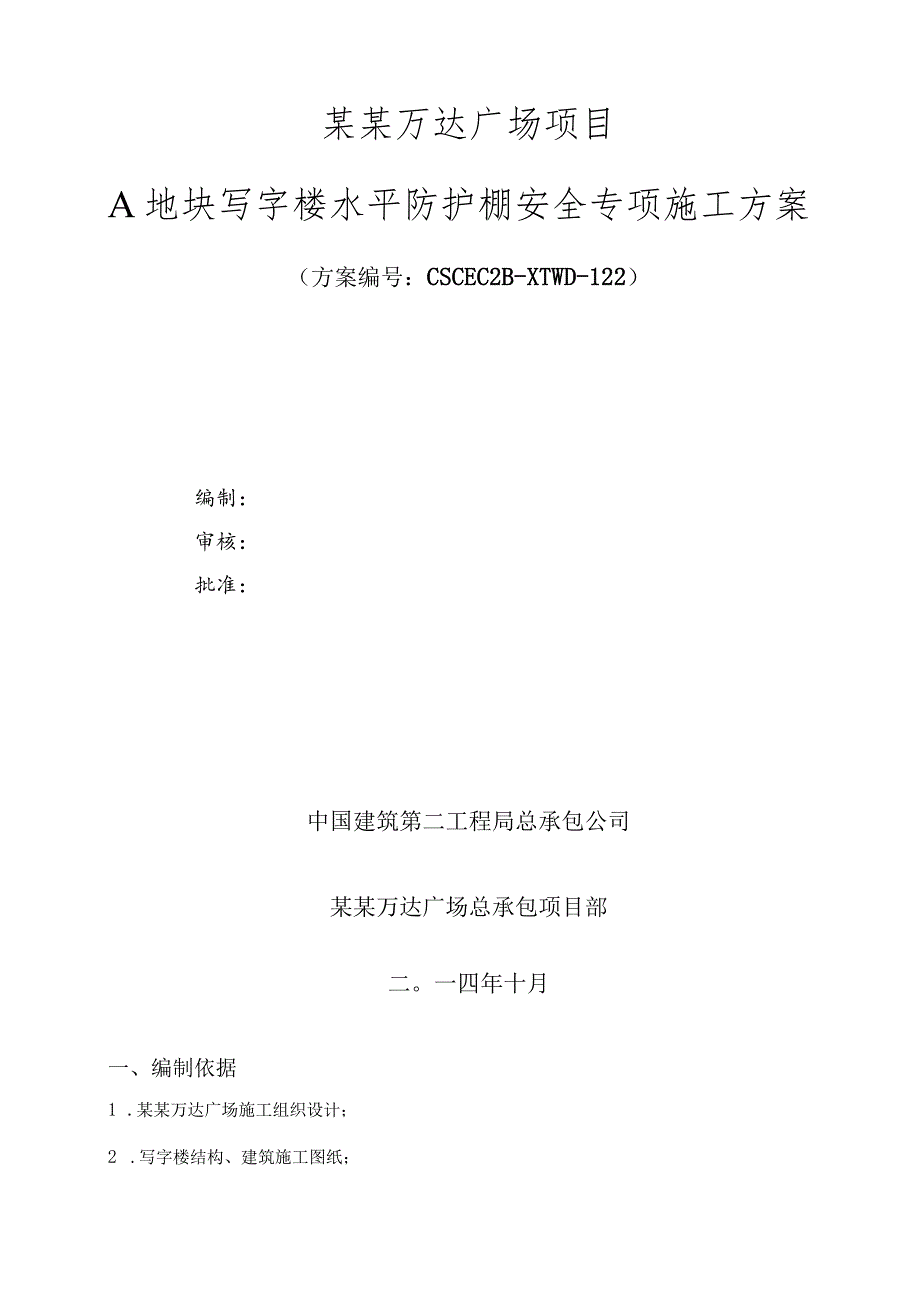

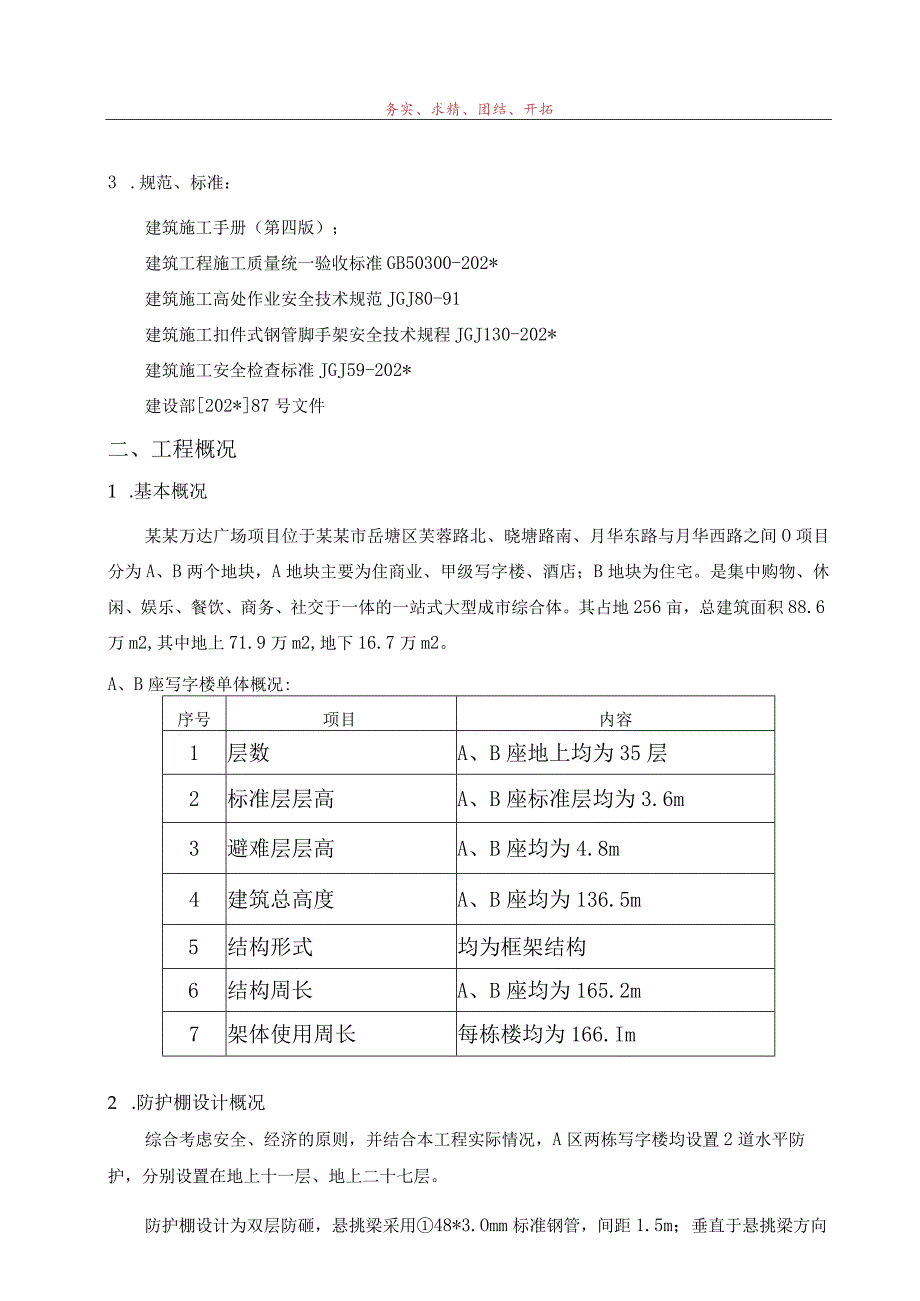

1、某某万达广场项目A地块写字楼水平防护棚安全专项施工方案（方案编号：CSCEC2B-XTWD-122）编制：审核：批准：中国建筑第二工程局总承包公司某某万达广场总承包项目部二。一四年十月一、编制依据1 .某某万达广场施工组织设计；2 .写字楼结构、建筑施工图纸；务实、求精、团结、开拓3 .规范、标准：建筑施工手册（第四版）；建筑工程施工质量统一验收标准GB50300-202*建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规程JGJ130-202*建筑施工安全检查标准JGJ59-202*建设部202*87号文件二、工程概况1 .基本概况某某万达广场项目位于某某市岳塘区
2、芙蓉路北、晓塘路南、月华东路与月华西路之间O项目分为A、B两个地块，A地块主要为住商业、甲级写字楼、酒店；B地块为住宅。是集中购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型成市综合体。其占地256亩，总建筑面积88.6万m2,其中地上71.9万m2,地下16.7万m2。A、B座写字楼单体概况:序号项目内容1层数A、B座地上均为35层2标准层层高A、B座标准层均为3.6m3避难层层高A、B座均为4.8m4建筑总高度A、B座均为136.5m5结构形式均为框架结构6结构周长A、B座均为165.2m7架体使用周长每栋楼均为166.Im2 .防护棚设计概况综合考虑安全、经济的原则，并结合本工程实际

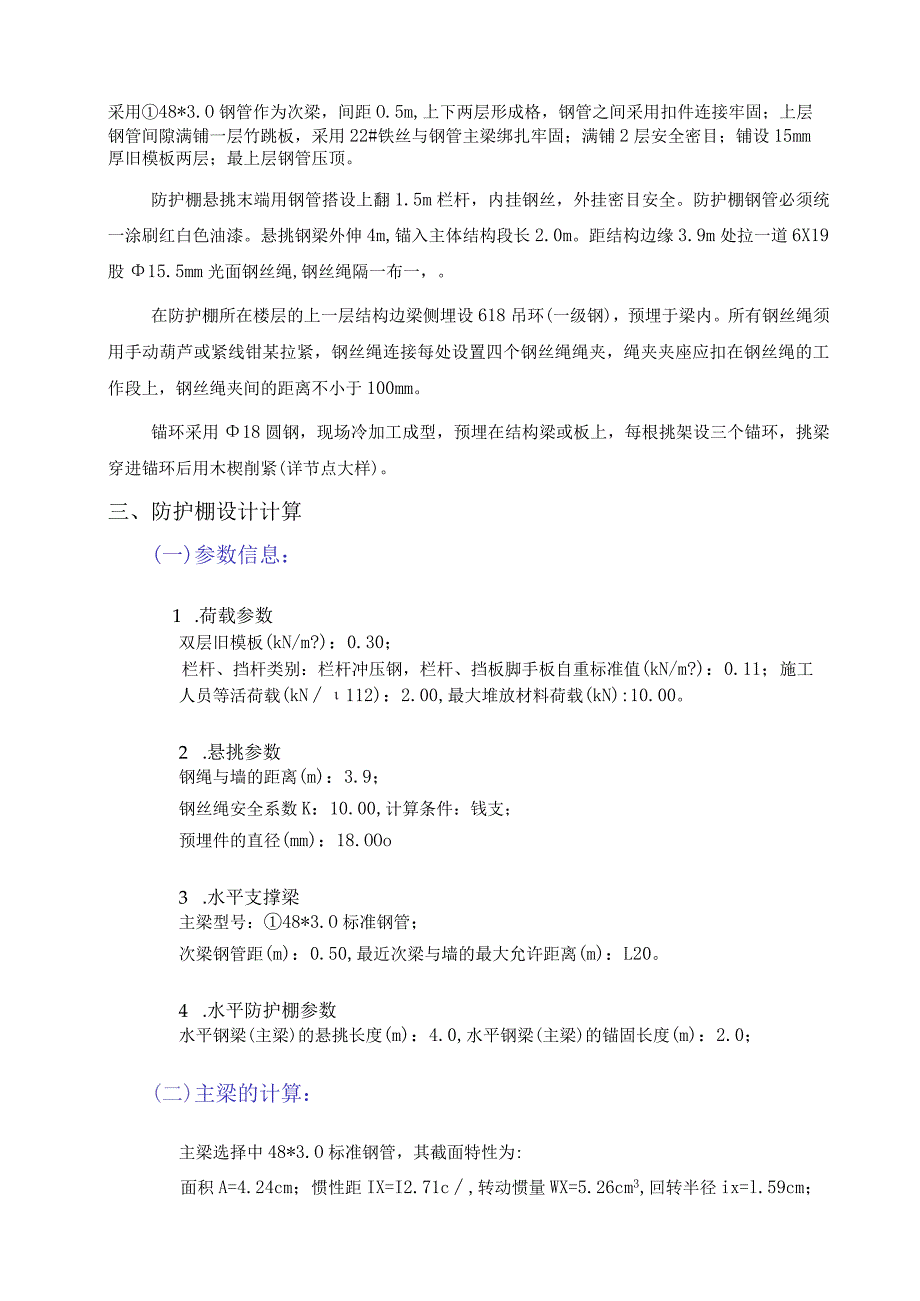

3、情况，A区两栋写字楼均设置2道水平防护，分别设置在地上十一层、地上二十七层。防护棚设计为双层防砸，悬挑梁采用48*3.Omm标准钢管，间距1.5m；垂直于悬挑梁方向采用48*3.O钢管作为次梁，间距O.5m,上下两层形成格，钢管之间采用扣件连接牢固；上层钢管间隙满铺一层竹跳板，采用22#铁丝与钢管主梁绑扎牢固；满铺2层安全密目；铺设15mm厚旧模板两层；最上层钢管压顶。防护棚悬挑末端用钢管搭设上翻1.5m栏杆，内挂钢丝，外挂密目安全。防护棚钢管必须统一涂刷红白色油漆。悬挑钢梁外伸4m,锚入主体结构段长2.0m。距结构边缘3.9m处拉一道6X19股15.5mm光面钢丝绳,钢丝绳隔一布一，。在防护
4、棚所在楼层的上一层结构边梁侧埋设618吊环(一级钢)，预埋于梁内。所有钢丝绳须用手动葫芦或紧线钳某拉紧，钢丝绳连接每处设置四个钢丝绳绳夹，绳夹夹座应扣在钢丝绳的工作段上，钢丝绳夹间的距离不小于100mm。锚环采用18圆钢，现场冷加工成型，预埋在结构梁或板上，每根挑架设三个锚环，挑梁穿进锚环后用木楔削紧(详节点大样)。三、防护棚设计计算(一)参数信息：1 .荷载参数双层旧模板(kN/m?)：0.30；栏杆、挡杆类别：栏杆冲压钢，栏杆、挡板脚手板自重标准值(kN/m?)：0.11；施工人员等活荷载(kN112)：2.00,最大堆放材料荷载(kN):10.00。2 .悬挑参数钢绳与墙的距离(m)：3
5、.9；钢丝绳安全系数K：10.00,计算条件：钱支；预埋件的直径(mm)：18.OOo3 .水平支撑梁主梁型号：48*3.O标准钢管；次梁钢管距(m)：0.50,最近次梁与墙的最大允许距离(m)：L20。4 .水平防护棚参数水平钢梁(主梁)的悬挑长度(m)：4.0,水平钢梁(主梁)的锚固长度(m)：2.0；(二)主梁的计算：主梁选择中48*3.O标准钢管，其截面特性为:面积A=4.24cm；惯性距IX=I2.71c,转动惯量WX=5.26cm3,回转半径ix=l.59cm；1 .荷载计算栏杆与挡脚手板自重标准值：本例采用栏杆冲压钢笆片，标准值为O.UkN/m；Ql=0.llkN/m；(2)钢管
6、自重荷载Q2=0.08kNm经计算得到，静荷载计算值q=1.2(Ql+Q2)=1.2(0.11+0.08)=0.23kNm经计算得到，活荷载计算值P=1.42.000.51.50=2.IkN0经计算得到，次梁集中荷载取次梁支座力P=(0.231.5+2.1)/2=1.225kN2 .内力计算水平防护棚的主梁按照集中荷载P和均布荷载q作用下的连续梁计算。水平防护棚示意图iw1*rmUB水平防护棚水平钢管计算简图经过连续梁的计算得到：5.625.53-网3.742.C1.68 1.701.94T27L _0.15I 1.535.115.22悬挑水平钢管支撑梁剪力图(kN)-J.170.004.96
7、5.062.58悬挑水平钢管支撑梁弯矩图kN. mkN. l)28.070悬挑水平钢管支撑梁变形图(mm)Rl=7.322kN；R2=6.904kNo最大支座反力为Rmax=7.322kN.m；最大弯矩Mmax=5.063kN.m；最大挠度V=28.070mmo3 .抗弯强度计算MNb=+力YW金其中X-截面塑性发展系数，取1.05；f钢材抗压强度设计值，f=205.00Nmm2;经过计算得到强度=5.061061.05/25300.0+4.98x1031024.000=195.467Nmm2;主梁的抗弯计算强度195.467小于丹=205.00,满足要求!（三）钢丝拉绳的内力计算：RAH=C
8、oSii-1水平钢管的轴力RAH和拉钢绳的轴力RUi按照下面计算，其中RUiCOSi为钢绳的拉力对水平杆产生的轴压力。各支点的支撑力：RCi=RUisini;根据以上公式计算得到外钢绳的拉力为：RUl=8.85kN；（四）钢丝拉绳的强度计算：钢丝拉绳（斜拉杆）的轴力RU我们均取最大值进行计算，为8.85kN；如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算：其中Fg一钢丝绳的容许拉力（kN）；K-钢丝绳的钢丝破断拉力总和（kN）；计算中可以近似计算F0.5d2,d为钢丝绳直径（mm）；-钢丝绳之间的荷载不均匀系数，对6X19、6X37、6X61钢丝绳分别取0.85、0.82和0.8；K-钢丝绳
9、使用安全系数。计算中Fg取8.855kN,a=0.820,K=10.000,得到：d=14.7mmo钢丝绳最小直径必须大于15.OOOmm才能满足要求！（五）钢丝拉绳吊环的强度计算：钢丝拉绳（斜拉杆）的轴力RU我们均取最大值进行计算作为吊环的拉力N为：N=RU=8854.709N吊环强度计算公式为:防护架上满铺竹跳板安全密目、旧模板铺设外防护栏杆设置、满挂安全，立杆涂刷红白相间颜色。五、施工方法1 .地锚施工(1)各楼层地锚在混凝土浇筑前必须预埋到位，预埋锚环采用中18圆钢冷弯而成，U型钢筋锚环须预埋至混凝土梁、板底层钢筋位置，并与混凝土梁、板底层钢筋焊接牢固，锚环两边各附加一根C18钢筋不短
10、于500mm,钢筋锚环与钢管间隙用硬木契契紧。如下图:预埋锚环节点大样图2 .悬挑梁采用48*3.Omm标准钢管，单根长度6000mm。锚固在板内2000mm,其余400Omm悬挑至结构以外，悬挑钢管间距为1.5m,平面布置图附后。3 .为减小悬挑端挠度，悬挑端采用6X19股中15.5钢丝绳斜拉，拉索拉结在以上各层外边梁上，间距为300Omnu拉结点利用预埋的18吊环，预埋吊环用一级钢筋采用冷弯法制作，吊环要满足30d锚固长度的要求，并焊接在梁钢筋骨架上。斜拉钢丝绳利用手动葫转拉紧后用绳卡固定锁紧，绳卡与钢丝绳配套。同时用钢丝绳与架体拉接，辅助卸荷且防止向外倾覆。4 .立杆（外栏杆）置于悬挑钢
11、管端部，间距L5米，高1.5米，设置三道水平杆，并于距底部200高处设置一道横杆，用于捆绑挡脚板，立杆均以红、白油漆相间涂刷，外立面内侧满挂钢丝，外侧某铺密目全封闭。I I 100,500 , 500夕 500,500, 500% IOo管EL 皆叫松VMzwt* X-Maaro.5 之钠*mma WQ 5x 匕，戊HJft“ Xl SxY4000水平防护棚立面图I5 .水平防护板设在悬挑钢管上，底部选用长3米，宽0.3米的竹跳板，上部选用15mm厚的双层I日模板进行封底。悬挑安全防护棚竹脚手板在操作层上应满铺、铺稳，两边用12#铁丝绑扎在大横杆上，防止滑动，严禁在护身栏杆外侧设站人竹脚手板。
12、当竹串片板长度小于2m时，采用两根小横杆，小横杆连接在悬挑钢管端部和根部的横杆上，并将脚手板两端与小横杆可靠固定，以防倾翻。脚手板平铺，应铺满铺稳，靠墙一侧离墙面距离不应大于150mm,拐角要交圈，不得有探头板。6 .安全的某设6.1 安全的技术要求安全绳必须使用优质合格产品，并经物资部、安全部实测检查验收合格后方可投入使用。所有绳的湿干能力比不得低于75机6.2安全的使用规则和搭设方法：（1）新必须有产品质量合格证，旧必须有允许使用的证明书或合格的检验记录。安装时，在每个系结点上，边绳应与支撑物（架）靠紧，并用一根独立的系绳连接，系结点沿边均匀分布，其距离不得大于750mmo系结点应符合搭结
13、方便，连接牢固又容易解开，受力后不会散脱的原则。有筋绳的在安装时也必须把筋绳连接在支撑物（架）上。（2）多某连接使用时，相邻部分应靠紧或重叠，连接绳材料与相同，强力不得低于其绳强力。（3）安装平应外高里低，以15为宜，不宜绑紧；（4）安装立时要注意安装平面与水平面垂直，立底部必须与脚手架全部封严。要保证安全受力均匀，必须经常清理上落物，内不得有积物。（5）安全安装后，必须经专职安全员检查验收合格后方能使用。六、脚手架的拆除悬挑安全防护棚使用完毕后立即拆除，在悬挑安全防护棚拆除前应作好以下工作：1、对悬挑安全防护棚进行安全检查，确认不存在严重隐患。如存在影响拆除悬挑安全防护棚安全的隐患，应先对悬
14、挑安全防护棚进行修整和加固，以保证悬挑安全防护棚在拆除过程中不发生危险；2、在拆除悬挑安全防护棚时，应先清除脚手板上的垃圾杂物，清除时严禁高空向下抛掷,大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的要集中装入容器内运下。3、悬挑安全防护棚在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，悬挑安全防护棚上的水平运输、人员组织，指挥联络的方法和用语，拆除的安全措施和警戒区域；4、严格遵循拆除顺序，由上而下、后搭者先拆、先搭者后拆，同一部位拆除顺序是:栏杆一防护板水平钢管f悬挑钢管。5、悬挑安全防护棚的拆除一般严禁在垂直方向上同时作业，因此要事先做好其他垂直方向工作的安排；6、拆除悬挑安全防护棚时，下部的出入口必须停止使用，对此除监护人员要特别注意外，还应在出入口处设置明显的停用标志和围栏，此装置必须
