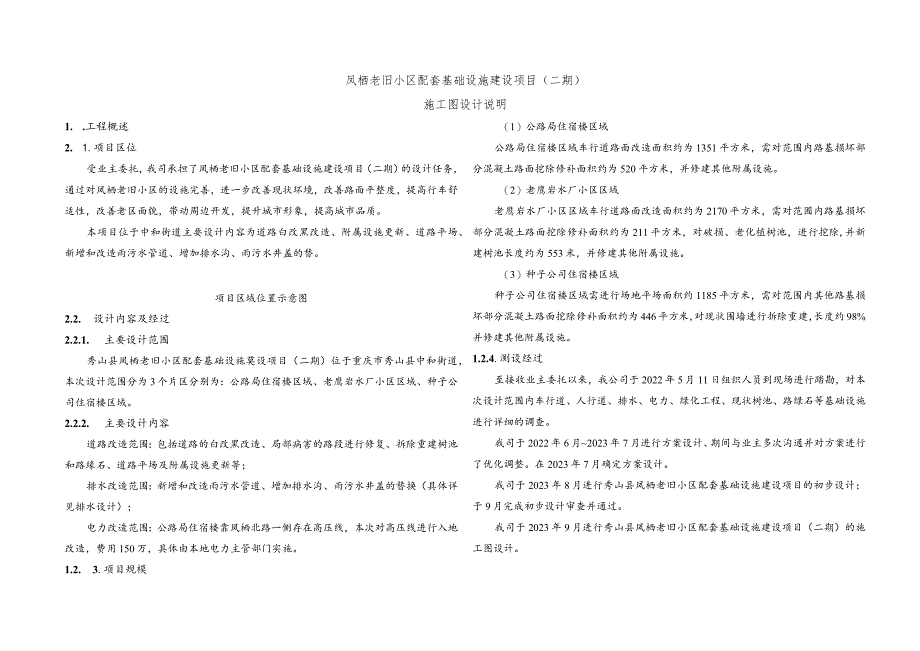

1、凤栖老旧小区配套基础设施建设项目（二期）施工图设计说明1. .工程概述2. 1.项目区位受业主委托，我司承担了凤栖老旧小区配套基础设施建设项目（二期）的设计任务，通过对凤栖老旧小区的设施完善，进一步改善现状环境，改善路面平整度，提高行车舒适性，改善老区面貌，带动周边开发，提升城市形象，提高城市品质。本项目位于中和街道主要设计内容为道路白改黑改造、附属设施更新、道路平场、新增和改造雨污水管道、增加排水沟、雨污水井盖的替。项目区域位置示意图2.2. 设计内容及经过2.2.1. 主要设计范围秀山县凤栖老旧小区配套基础设施莫设项目（二期）位于重庆市秀山县中和街道，本次设计范围分为3个片区分别为：公路局
2、住宿楼区域、老鹰岩水厂小区区域、种子公司住宿楼区域。2.2.2. 主要设计内容道路改造范围：包括道路的白改黑改造、局部病害的路段进行修复、拆除重建树池和路缘石、道路平场及附属设施更新等；排水改造范围：新增和改造雨污水管道、增加排水沟、雨污水井盖的替换（具体详见排水设计）；电力改造范围：公路局住宿楼靠凤栖北路一侧存在高压线，本次对高压线进行入地改造，费用150万，具体由本地电力主管部门实施。1.2. 3.项目规模（1）公路局住宿楼区域公路局住宿楼区域车行道路面改造面积约为1351平方米，需对范围内路基损坏部分混凝土路面挖除修补面积约为520平方米，并修建其他附属设施。（2）老鹰岩水厂小区区域老鹰
3、岩水厂小区区域车行道路面改造面积约为2170平方米，需对范围内路基损坏部分混凝土路面挖除修补面积约为211平方米，对破损、老化植树池，进行挖除,并新建树池长度约为553米，并修建其他附属设施。（3）种子公司住宿楼区域种子公司住宿楼区域需进行场地平场面积约1185平方米，需对范围内其他路基损坏部分混凝土路面挖除修补面积约为446平方米，对现状围墙进行拆除重建，长度约98%并修建其他附属设施。1.2.4.测设经过至接收业主委托以来，我公司于2022年5月11日组织人员到现场进行踏勘，对本次设计范围内车行道、人行道、排水、电力、绿化工程、现状树池、路绿石等基础设施进行详细的调查。我司于2022年6月

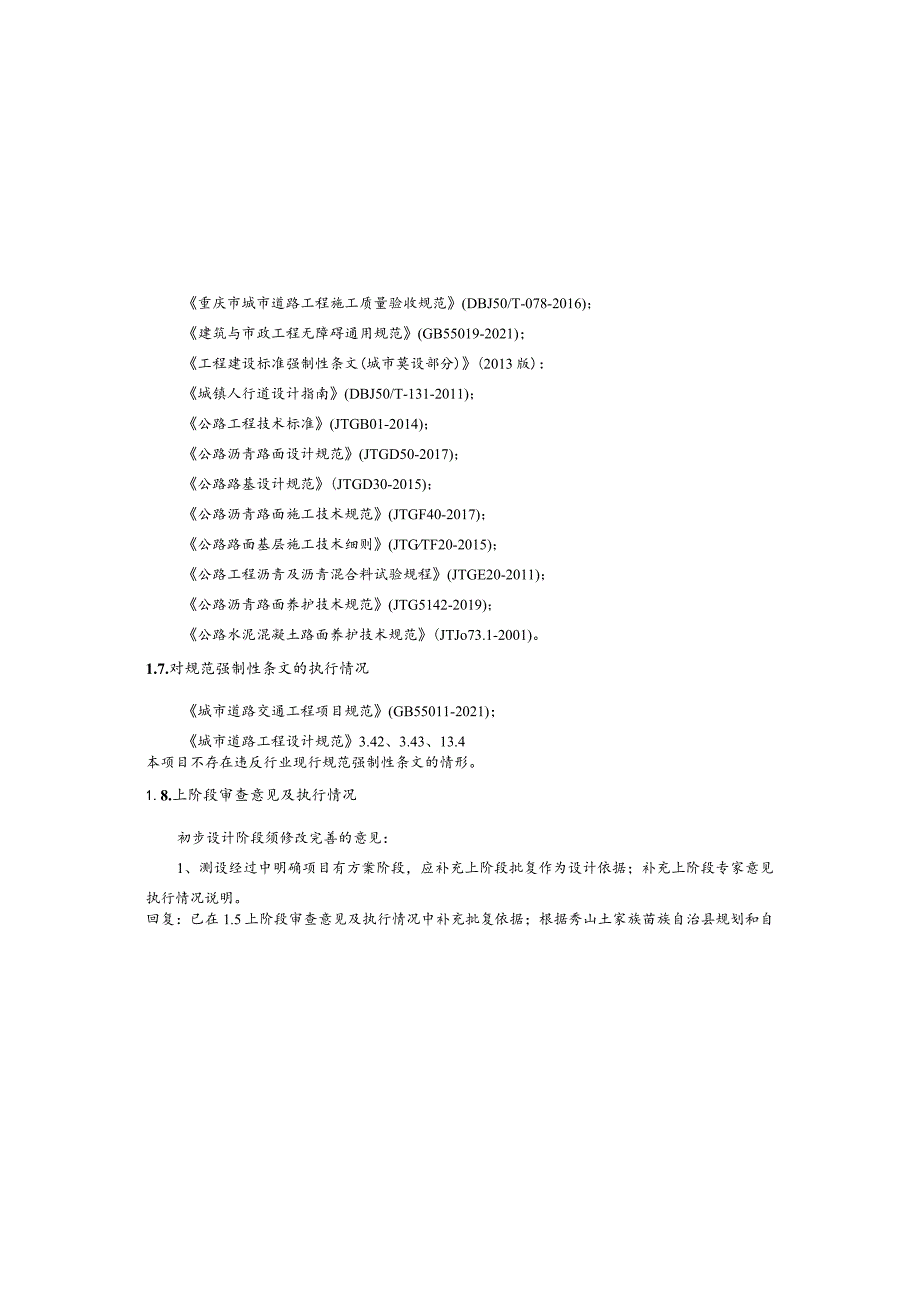

4、2023年7月进行方案设计、期间与业主多次沟通并对方案进行了优化调整。在2023年7月确定方案设计。我司于2023年8月进行秀山县凤栖老旧小区配套基础设施建设项目的初步设计；于9月完成初步设计审查并通过。我司于2023年9月进行秀山县凤栖老旧小区配套基础设施建设项目（二期）的施工图设计。重庆市城市道路工程施工质量验收规范(DBJ50/T-078-2016)；建筑与市政工程无障碍通用规范(GB55019-2021)；工程建设标准强制性条文(城市莫设部分)(2013版)：城镇人行道设计指南(DBJ50/T-131-2011)；公路工程技术标准(JTGB01-2014)；公路沥青路面设计规范(JTG
5、D50-2017)；公路路基设计规范(JTGD30-2015)；公路沥青路面施工技术规范(JTGF40-2017)；公路路面基层施工技术细则(JTGTF20-2015)；公路工程沥青及沥青混合料试验规程(JTGE20-2011)；公路沥青路面养护技术规范(JTG5142-2019)；公路水泥混凝土路面养护技术规范(JTJo73.1-2001)。1.7.对规范强制性条文的执行情况城市道路交通工程项目规范(GB55011-2021)；城市道路工程设计规范3.42、3.43、13.4本项目不存在违反行业现行规范强制性条文的情形。1.8.上阶段审查意见及执行情况初步设计阶段须修改完善的意见：1、测设经

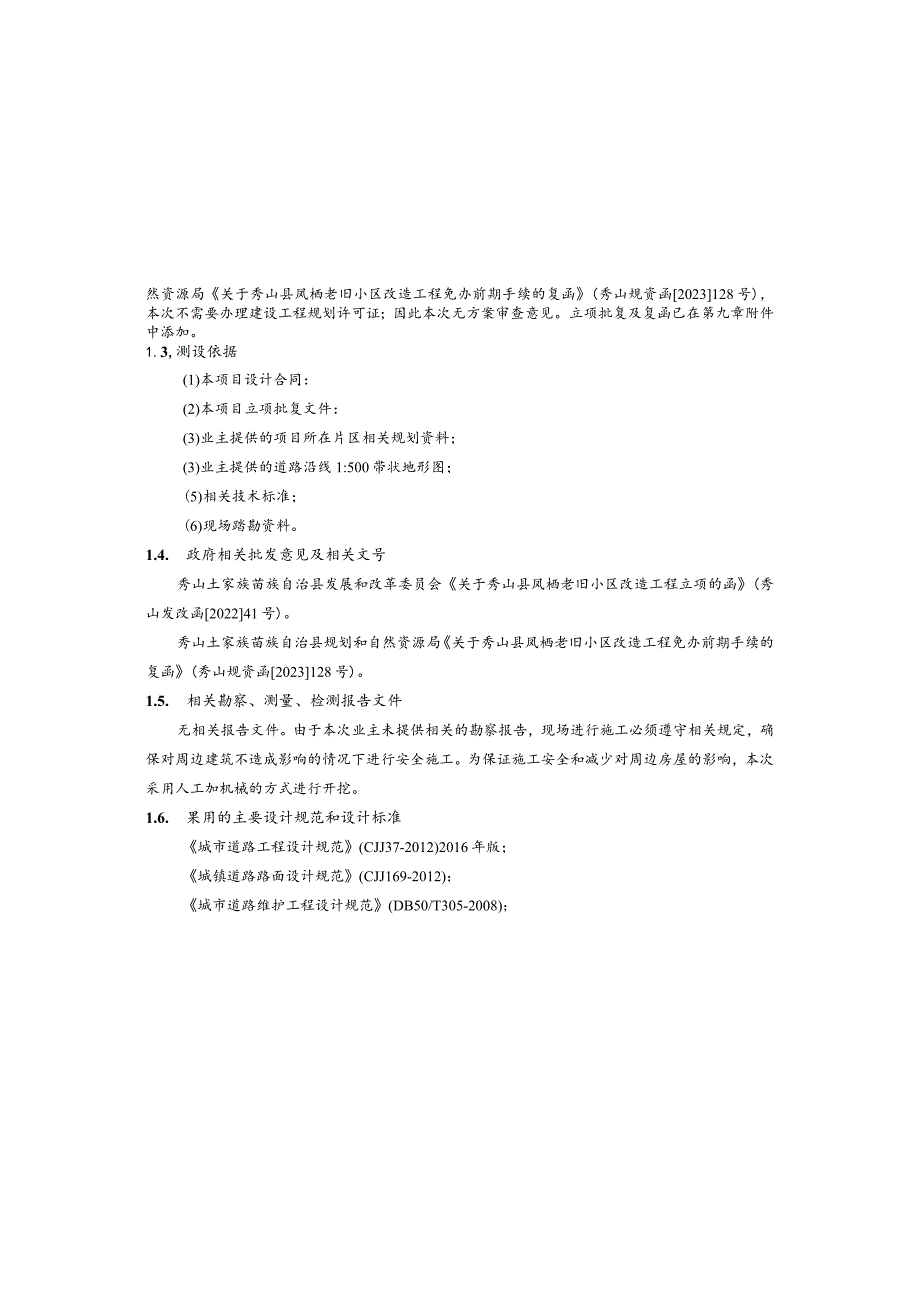

6、过中明确项目有方案阶段，应补充上阶段批复作为设计依据；补充上阶段专家意见执行情况说明。回复：已在1.5上阶段审查意见及执行情况中补充批复依据；根据秀山土家族苗族自治县规划和自然资源局关于秀山县凤栖老旧小区改造工程免办前期手续的复函(秀山规资函2023128号)，本次不需要办理建设工程规划许可证；因此本次无方案审查意见。立项批复及复函已在第九章附件中添加。1.3,测设依据(1)本项目设计合同：(2)本项目立项批复文件：(3)业主提供的项目所在片区相关规划资料；(3)业主提供的道路沿线1:500带状地形图；(5)相关技术标准；(6)现场踏勘资料。1.4. 政府相关批发意见及相关文号秀山土家族苗族自
7、治县发展和改革委员会关于秀山县凤栖老旧小区改造工程立项的函(秀山发改函202241号)。秀山土家族苗族自治县规划和自然资源局关于秀山县凤栖老旧小区改造工程免办前期手续的复函(秀山规资函2023128号)。1.5. 相关勘察、测量、检测报告文件无相关报告文件。由于本次业主未提供相关的勘察报告，现场进行施工必须遵守相关规定，确保对周边建筑不造成影响的情况下进行安全施工。为保证施工安全和减少对周边房屋的影响，本次采用人工加机械的方式进行开挖。1.6. 果用的主要设计规范和设计标准城市道路工程设计规范(CJJ37-2012)2016年版；城镇道路路面设计规范(CJJ169-2012)；城市道路维护工程
8、设计规范(DB50/T305-2008)；城镇道路养护技术规范(CJJ36-2016):城镇道路工程施工与质量验收规范(CJJ1-2008)；城市道路工程设计规范(CJJ37-2012)；城市道路交通工程项目规范(GB55011-2021)；回复：挖方边坡坡面不进行防护，本次设计为自然放坡；经核实场地内进行了已设置排水沟散排至，详细设计在排水图纸S-03；已在L-2-0103项目平图分图（一）（三）中增加路缘石收口。7、项目为小区内部设施改造项目，施工组织设计应核实能否封闭施工，设计说明中“在施工同时确保车辆通行”是否可行。回复：同意专家意见，经核实，已在说明4.10.1施工交通组织方案中修改
9、为封闭施工。8、项目采用沥青路面改造，且为小区内部停车区域，是否设置交通标志标线。回复：本次设计不对交通标线进行设计，交通标线设计由业主另寻其他单位进行设计。9、L-02中建议补充角点坐标定位，以便放线和计量；公路局宿舍楼有门岗、电杆、检查井等设施应核实是否改迁或复建；老鹰岩水厂小区改造有路灯及过街水篦子等设施应核实是否提升和改造；三个改造区域内的临时设施拆迁是否计量。回复：已在L-2-003项目平图分图（一）（三）中补充角点坐标定位；公路局宿舍楼区域改造范围进行了调整门岗、电杆、检查井等设施不进行改迁或复建;经核实老鹰岩水厂区域内路灯、及过街雨篦子等设施进行提升及改造，详细设计在排水图纸S-
10、02。10、L-03根据此图补充路缘工程量；补充角隅补强设计图。回复：已在说明第八章工程数量表中补充路缘工程量，并补充L-3T1角隅与边缘路面补强设计图，并补充相关工程量。11、L-04删减图纸重复数字；补充标示场平坡度，建议补充角点定位坐标；根据说明补充截排水设施位置、长度、排水方向、端头雨水排除方式说明；场平区域距离既有房屋较近，应保证周边房屋安全（含北侧混2）。回复：已对L-4-01平场设计图进行了修改，补充了标示场平坡度，补充角点2、初步设计采用规范中补充城市道路交通工程项目规范（GB55011-2021）.建筑与市政工程无障碍通用规范（GB55019-2021）.工程要设标准强制性条
11、文（城市建设部分）（2013版）、城镇人行道设计指南（DBJ50/T-131-2011）等规范；建议调整市政规范在公路规范前：对规范强制性条文的执行情况中的规范强条已废止，应采用城市道路交通工程项目规范（GB55011-2021）相关条款。回复：同意专家意见，已在1.6采用的主要设计规范和设计标准中补充相关规范，并调整顺序；已在1.7对规范强制性条文的执行情况中修改相关条款。3、根据现场调查照片，项目存在大纵坡，应补充减速抗滑防撞设计。回复：已在L-2-003项目平图分图（一）（三）中补充抗滑设计，在说明4.9其他整治中已补充薄层环氧抗滑薄层设计说明，并补充工程量及L-3-10薄层抗滑层结构图
12、；防撞设计直接利用现状已有的防撞护栏。4、项目改造既有水泥路面为沥青路面，应核实周边是否设置路缘石或路边石收口。回复：同意专家意见，在L-2-003项目平图分图（一）（三）中补充路缘石，L-3-0102路面结构图（一）（二）中路缘石大样图，在说明4.9其他整治中增加相关说明；并补充工程量。5、公路局住宿楼及老鹰岩水厂小区改造既有水泥路面挖除35Cm后铺筑20+15Cm路面结构后再加铺6cm改性沥青玛蹄脂碎石SMA-13面层标高是否高于周边房屋入口标高。回复：根据现场调查，现状周边房屋入口本身就存在梯坎比道路路面高，加铺6cm改性沥青玛蹄脂碎石SMA-13面层不会对周边房屋造成影响。6、种子公司
13、场平设计中应明确挖方边坡坡面是否防护，应核实场地内是否设置排水设施；项目新建沥青路面应设置路缘石路边石（是否采用围墙基础收口）等收口。定位坐标；在说明5.4设计内容中补充截排水设置位置、长度、排水方向、以及排出方式；为保证施工安全和减少对周边房屋的影响，本次采用人工加机械的方式进行开挖。12、建议补充交通标志标线设计图。回复：本次设计不对交通标线进行设计，交通标线设计由业主另寻其他单位进行设计。地貌区，海拔一般7001200米，最高为南侧的椅子山，海拔1631米；东部为浅切低山区地貌区，海拔一般在500IoOO米。秀山县域内河流除峻岭乡的贵郎沟属乌江水系外，其余均属沅江水系，除酉水河、花更河、
14、龙潭河外，流域面积大于50平方公里的河流有梅江、平江、溶溪、洪安河等13条，境内流域面积小于50平方公里的河流有48条。水资源储量86.3亿立方米，水能理论储量17.72万千瓦。1.3. 交通条件本项目位于中和街道建成区内，交通条件良好。项目建设区域主要依托凤栖北路、凤凰大道以及凤鸣路等道路来实现与外部交通联系。1.4. 公用设施应用条件项目所在区域周边基础设施要设完善，配套齐全，水、电、气和通信等设施接入方便，完全可以满足项目要设需要。2 .5.施工条件项目周边地块可进行各种施工准备，以当前的施工技术，场地完全能符合进行各项施工的要求。施工所需水电均可就近接入，能满足项目施工的需要。目前尚未
15、发现场地的地质、地形、地貌等方面缺陷。综上所述，项目拟建场地自然条件较好，无不良地质现象，交通便捷，施工条件优越，公用设施完全能够满足本项目建设和运营的需要。项目各项建设条件完全能够满足建设要求。（由于本次业主未提供相关的勘察报告，现场进行施工必须遵守相关规定，确保对周边建筑不造成影响的情况下进行安全施工。为保证施工安全和减少对周边房屋的影响，本次采用人工加机械的方式进行开挖。）3 .设计原则充分体现“以人为本”与“可持续发展”的设计理念，提倡生态建设。通过秀山县凤栖老旧小区配套基础设施建设项目（二期），打造生态宜居、富有特色的现2.工程建设条件2.1. 地理区位秀山处于重庆三大城市经济区的东南部城市经济区，以黔江为中心城市的城市经济区。同时秀山的地理位置特殊，是渝东南门户，位于渝、湘、黔边区结合部。中和街道坐落于梅江河中游河段两岸，是县政府和主要居住区所在地；左岸上游段是平凯镇，中段为飞机坝农场，下游段为涌图镇，形成三镇相连的格局。现有319、326国道通过县城。已建成的国家一级铁路（渝怀铁路）和渝湘高速路从秀山县城经过。交通便利，是秀山县境的枢纽。穿城而过的梅江河河道平缓、两岸为平坝，田地集中，地形南高北低。
