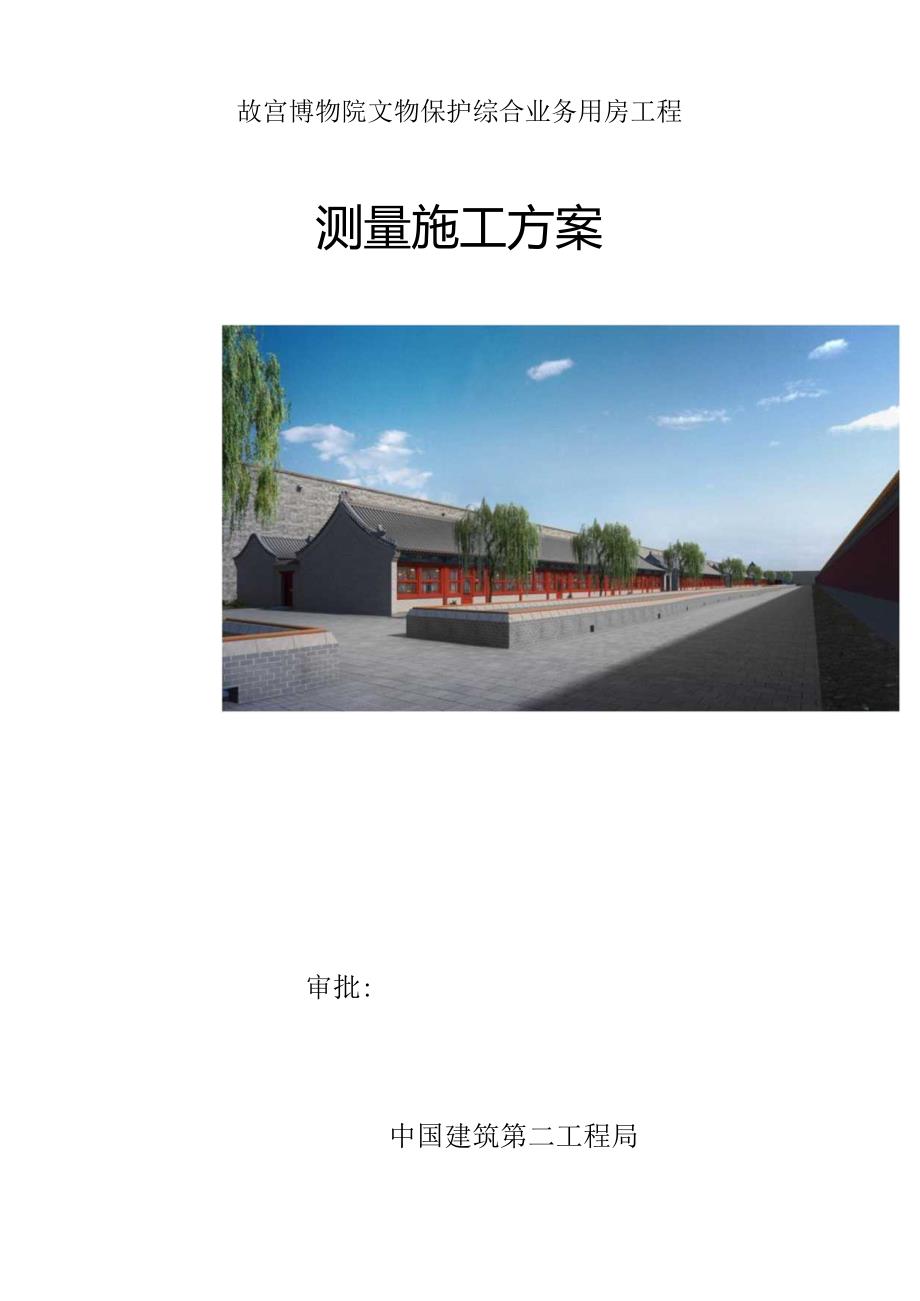

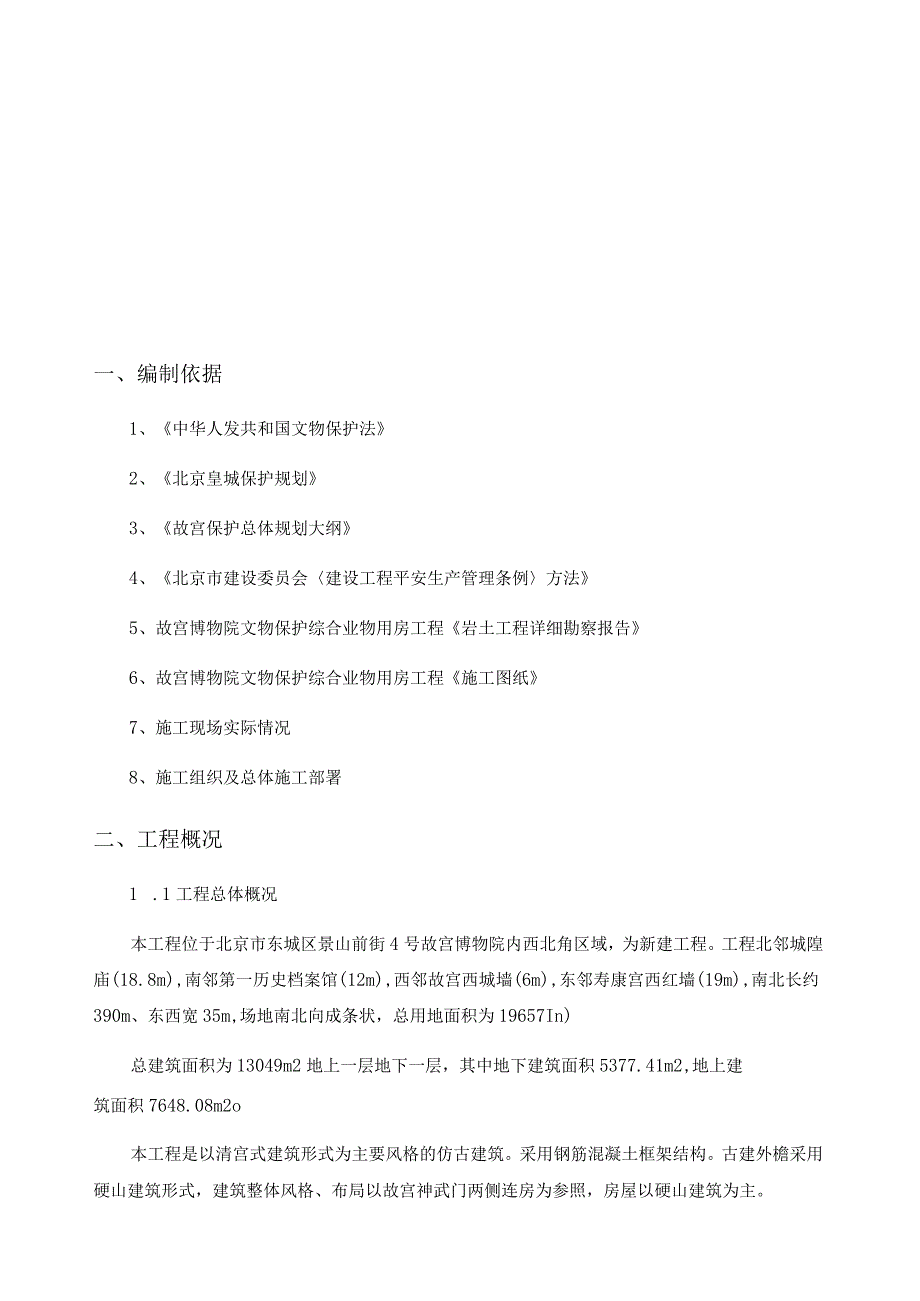

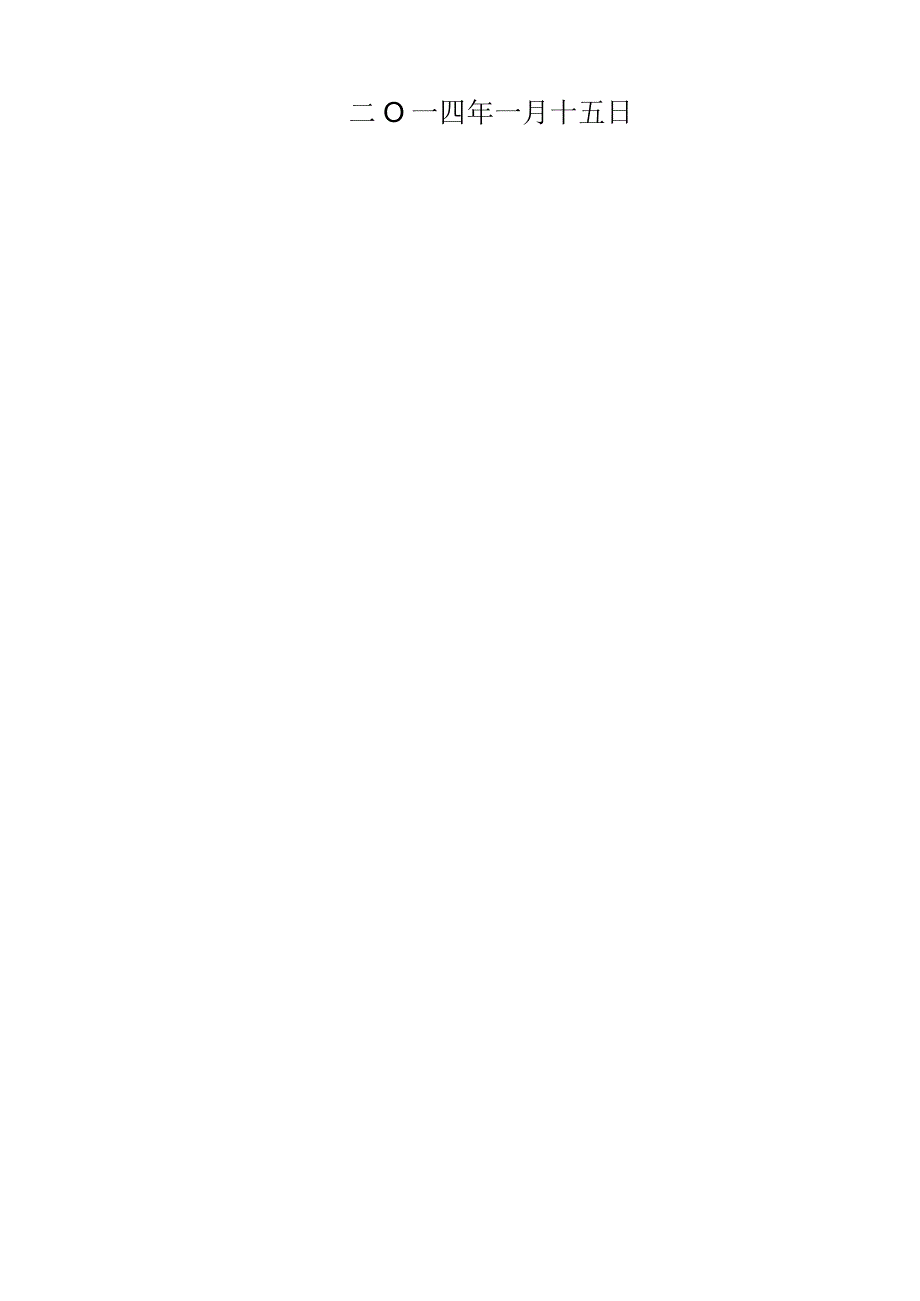

1、故宫博物院文物保护综合业务用房工程测量施工方案审批:中国建筑第二工程局二O一四年一月十五日一、编制依据1、中华人发共和国文物保护法2、北京皇城保护规划3、故宫保护总体规划大纲4、北京市建设委员会建设工程平安生产管理条例方法5、故宫博物院文物保护综合业物用房工程岩土工程详细勘察报告6、故宫博物院文物保护综合业物用房工程施工图纸7、施工现场实际情况8、施工组织及总体施工部署二、工程概况1 .1工程总体概况本工程位于北京市东城区景山前街4号故宫博物院内西北角区域，为新建工程。工程北邻城隍庙(18.8m),南邻第一历史档案馆(12m),西邻故宫西城墙(6m),东邻寿康宫西红墙(19m),南北长约390
2、m、东西宽35m,场地南北向成条状，总用地面积为19657In)总建筑面积为13049m2地上一层地下一层，其中地下建筑面积5377.41m2,地上建筑面积7648.08m2o本工程是以清宫式建筑形式为主要风格的仿古建筑。采用钢筋混凝土框架结构。古建外檐采用硬山建筑形式，建筑整体风格、布局以故宫神武门两侧连房为参照，房屋以硬山建筑为主。结构体系为框架剪力墙结构体系；根底形式为筏板根底（根底埋深7.9m、2.4m）o2 .2需要保护文物概况本方案主要防止施工过程中对故宫内部已有构筑物、建筑物，造成损坏对施工现场埋地文物的保护，不影响故宫正常开放。本方案的指导方针是预防为主、抢救第一、加强管理的方
3、针。根据现场实际情况及车两出行路线图，从外到内需要保护的主要文物有：北门（神武门）及北侧红城墙、西城墙、神武门、第一历史档案管之间的道路、道路两侧的已有建筑物、内金沟河、古井、古排水沟、地下出土文物。三、专项保护措施1、北门（神武门）及北侧红城墙保护：此处城墙主要保护措施是防止进、出场汽车碰撞,在道路两侧离城墙300mm处每3m设置一个防撞路锥,路锥与路锥之间采用警戒线隔离，并在进出城墙处设置LED慢行警示灯并在所有拐弯处增设减速板，当车辆较多时，安排专人进行引导、指挥。2、西城墙保护：根据查阅关于故宫建造资料，故宫西城墙构造依次为面砖、背里砖,墙心为夯土层，面砖与背里砖设置丁字砖加以拉结。据
4、现场踏勘了解，因年代久远，西城墙内部丁字砖已局部断裂，存在较大平安隐患。保护专项措施：确立文物保护工作高于一切的中心思想，现场成立以工程经理为组长的文物保护领导小组，向社会聘请2位古建维修及保护领域的专家作为长期参谋。跟业主已有全数字化城墙位移观测进行数据共享，每隔一小时进行查看一次，一但超出警戒值，立即对现场施工人员进行疏散。根底施工时，进行分段开挖，并采用震动最小长螺钻施工，最大程度减小施工对西成墙的影响。施工时，对西城墙已有的架固脚手架，悬挂警示标志，防止在施工过程中工人无意中撤除加固脚手架。3、施工车辆行走道路保护土方车辆、混凝土罐车、钢筋车均为晚上进出场，主要行车路线为：文津街一景山
5、前街f故宫博物院神武门一施工场地北出入口；防止路面压坏措施：所有土方车辆均采用15m3以下车辆，所有混凝土罐车均采了12m3罐车（布满负荷工作，只装8）,所有车辆及车身总总重量不超过50T,尽量做到不破坏路面面砖，如果路面砖个别存在破损，及时采用相同样砖进行更换。防道路遗撒措施：所有土方车辆在土方装载时，应低于车帮以下50mm,车箱必须加有车盖，使出现场大门时，车轮均需冲洗干净并无滴水；大门沿道路50m处铺设灰色地毯，并安排4名工人及时清扫，确保车辆行驶至故宫路面时不造成任何影响。4、内金沟河保护：施工现场东侧内金水河宽3m,在施工过程中所有雨、污水均不排入内金沟河。施工现场生活污水，排入化粪
6、池定期进行清理；混凝土浇筑泵车洗泵全部安排在施工场地以内进行清洗，且只能排入洗车槽内；在基槽四周设置明排水沟，每隔50m设置一个集水井（兼做沉淀池），在施工现场南、北两侧设置总沉淀池，经二级沉淀后排入业主指定污水管网。5、古井保护：现场南侧已探明存在两口清代古井，在施工过程中必须加以保护。护坡桩施工时，首先进行古井保护桩施工，防止护坡桩施工对古井进行扰动。结构施工时，现场南侧为施工通道，有重车行走，为确保重车对古井不造成影响，在古井南北两侧增加钢管微型桩，然后在桩上浇筑承台及钢结构过桥。钢桥考虑50T车辆行走要求，具体做法详见下列图：建立检查台账，每天安排保安行检查，如有异常及时咨询文物保护专家，做出相应的处理方案。6、古排水沟保护：在施工现场西城墙根部，存在一段古排水沟遗迹，具体保护方法,设计院提出采用填埋保护，在填埋时做好相应标记。地上四周采用钢管脚手架搭设防护栏杆，防止人员进出破坏。7、地下土方开挖中出现的文物：在土方开挖的过程中极有可能挖出地下文物，所以土方开挖之前在整个施工现场设置监控录像，着重对土方开挖期间进行24小时实时监控，并设专人对土方开挖进行监察，发现小型文物立即进行整理、转移存放、存档。开挖过程中如发现大型文保建筑根底，立即停止施工，封锁现场并派专人看护，上报业主处理，并将监控录像进行保密封存，移交给业主。
