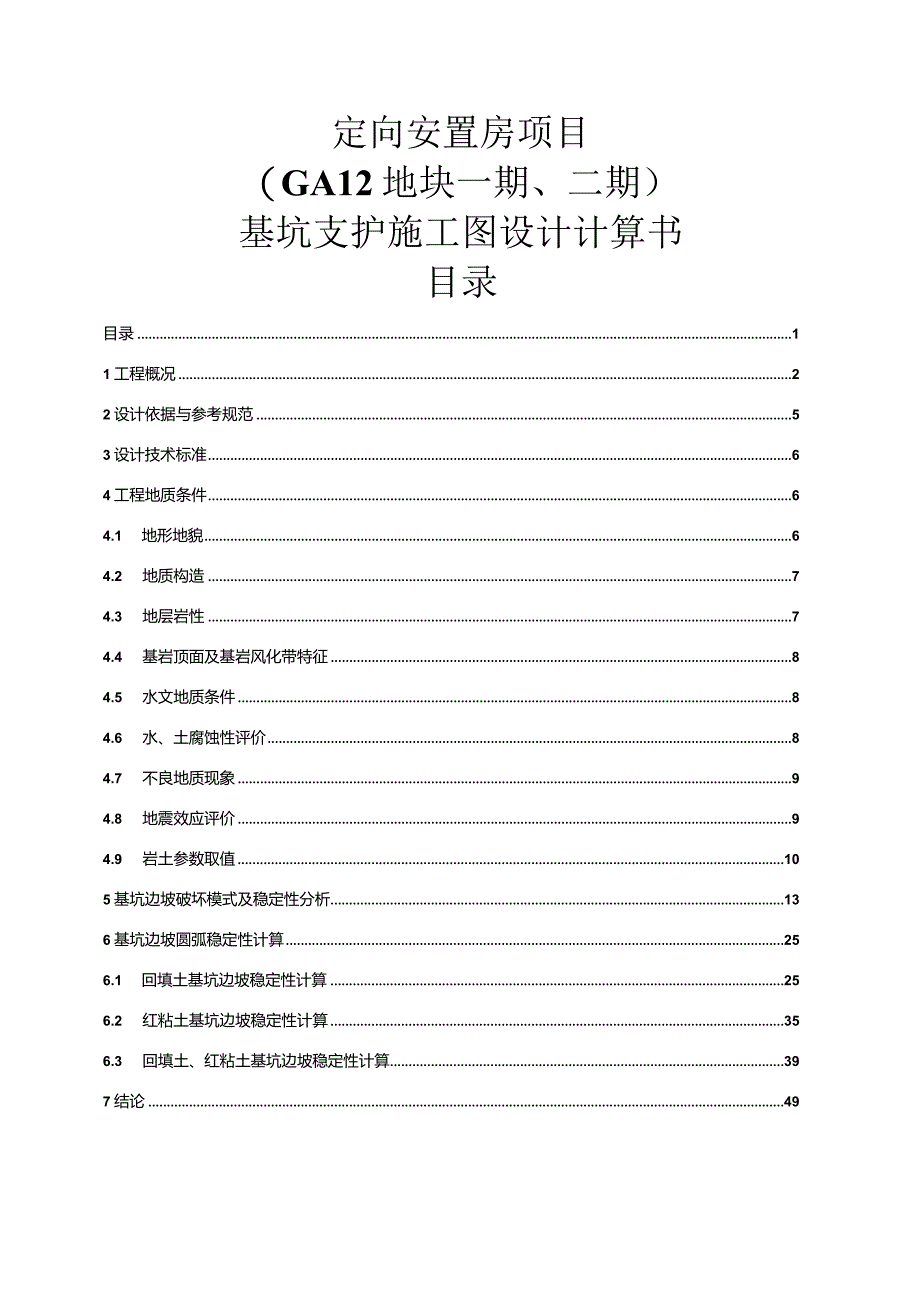

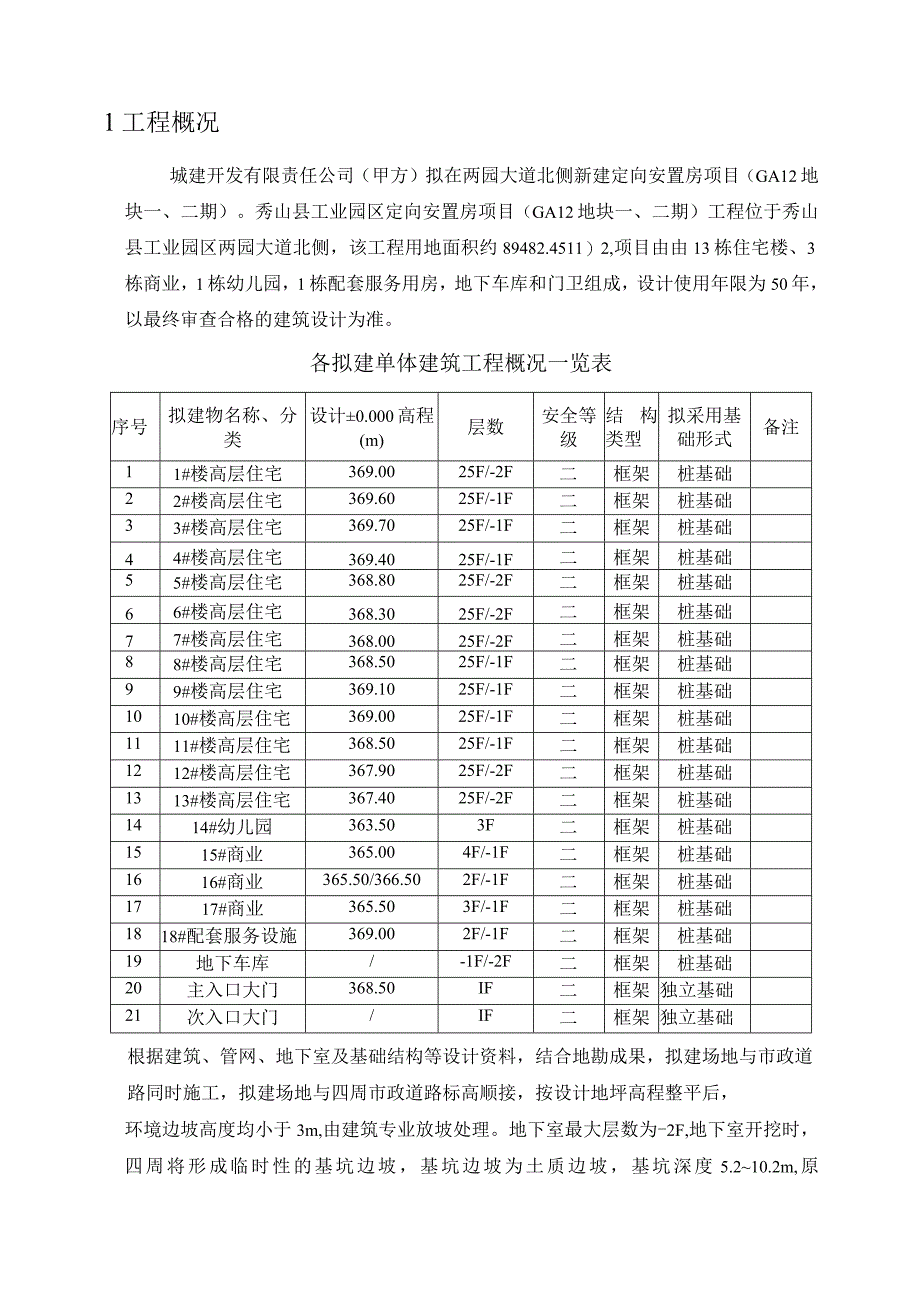

1、定向安置房项目（GA12地块一期、二期）基坑支护施工图设计计算书目录目录11工程概况22设计依据与参考规范53设计技术标准64工程地质条件64.1 地形地貌64.2 地质构造74.3 地层岩性74.4 基岩顶面及基岩风化带特征84.5 水文地质条件84.6 水、土腐蚀性评价84.7 不良地质现象94.8 地震效应评价94.9 岩土参数取值105基坑边坡破坏模式及稳定性分析136基坑边坡圆弧稳定性计算256.1 回填土基坑边坡稳定性计算256.2 红粘土基坑边坡稳定性计算356.3 回填土、红粘土基坑边坡稳定性计算397结论491工程概况城建开发有限责任公司（甲方）拟在两园大道北侧新建定向安置房
2、项目（GA12地块一、二期）。秀山县工业园区定向安置房项目（GA12地块一、二期）工程位于秀山县工业园区两园大道北侧，该工程用地面积约89482.4511）2,项目由由13栋住宅楼、3栋商业，1栋幼儿园，1栋配套服务用房，地下车库和门卫组成，设计使用年限为50年，以最终审查合格的建筑设计为准。各拟建单体建筑工程概况一览表序号拟建物名称、分类设计0.000高程(m)层数安全等级结构类型拟采用基础形式备注11#楼高层住宅369.0025F/-2F二框架桩基础22#楼高层住宅369.6025F/-1F二框架桩基础33#楼高层住宅369.7025F/-1F二框架桩基础44#楼高层住宅369.4025F
3、/-1F二框架桩基础55#楼高层住宅368.8025F/-2F二框架桩基础66#楼高层住宅368.3025F/-2F二框架桩基础77#楼高层住宅368.0025F/-2F二框架桩基础88#楼高层住宅368.5025F/-1F二框架桩基础99#楼高层住宅369.1025F/-1F二框架桩基础1010#楼高层住宅369.0025F/-1F二框架桩基础1111#楼高层住宅368.5025F/-1F二框架桩基础1212#楼高层住宅367.9025F/-2F二框架桩基础1313#楼高层住宅367.4025F/-2F二框架桩基础1414#幼儿园363.503F二框架桩基础1515#商业365.004F/-
4、1F二框架桩基础1616#商业365.50/366.502F/-1F二框架桩基础1717#商业365.503F/-1F二框架桩基础1818#配套服务设施369.002F/-1F二框架桩基础19地下车库/-1F/-2F二框架桩基础20主入口大门368.50IF二框架独立基础21次入口大门/IF二框架独立基础根据建筑、管网、地下室及基础结构等设计资料，结合地勘成果，拟建场地与市政道路同时施工，拟建场地与四周市政道路标高顺接，按设计地坪高程整平后，环境边坡高度均小于3m,由建筑专业放坡处理。地下室最大层数为-2F,地下室开挖时，四周将形成临时性的基坑边坡，基坑边坡为土质边坡，基坑深度5.210.2m

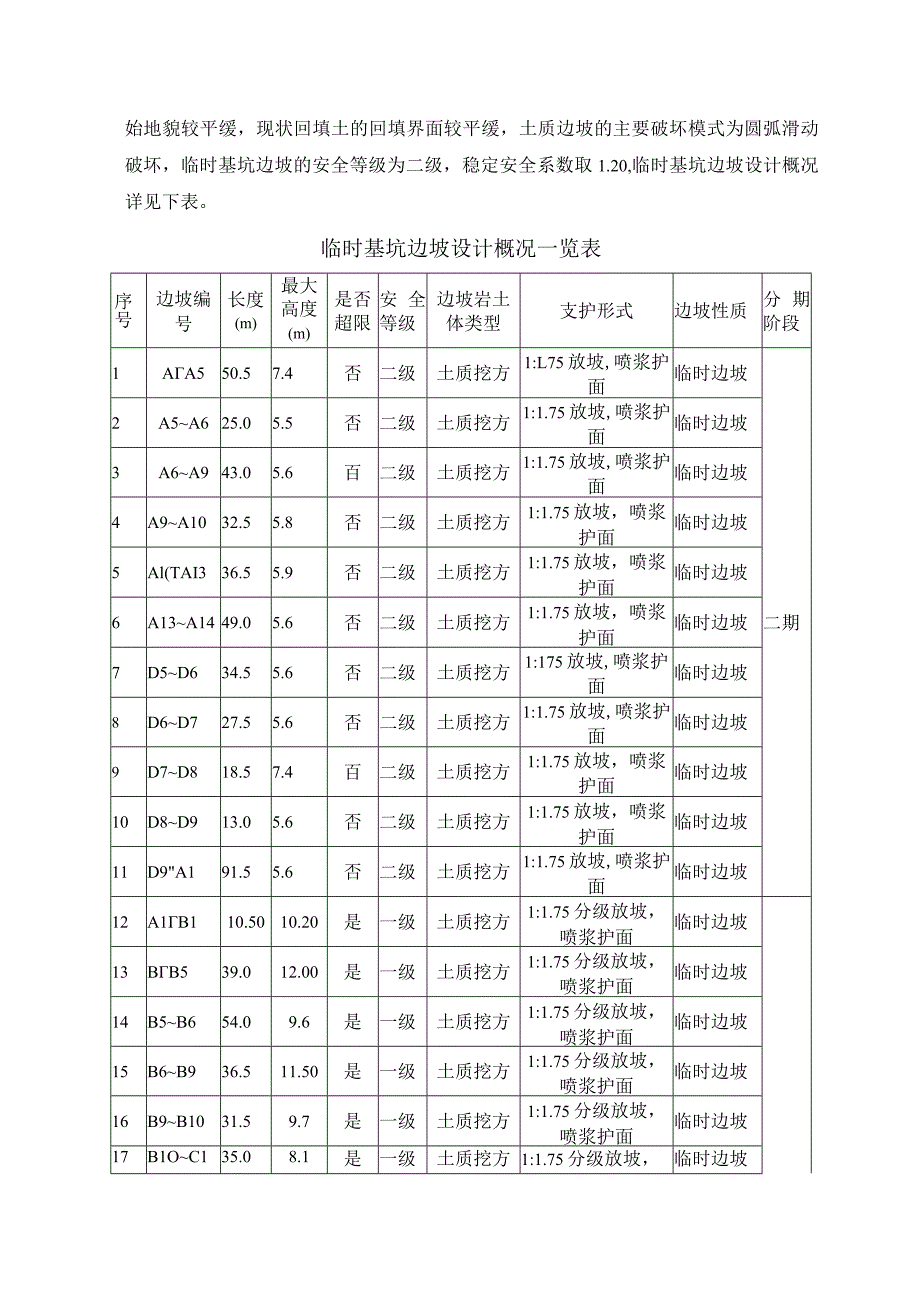

5、,原始地貌较平缓，现状回填土的回填界面较平缓，土质边坡的主要破坏模式为圆弧滑动破坏，临时基坑边坡的安全等级为二级，稳定安全系数取1.20,临时基坑边坡设计概况详见下表。临时基坑边坡设计概况一览表序号边坡编号长度(m)最大高度(m)是否超限安全等级边坡岩土体类型支护形式边坡性质分期阶段1AA550.57.4否二级土质挖方1:L75放坡,喷浆护面临时边坡2A5A625.05.5否二级土质挖方1:1.75放坡,喷浆护面临时边坡3A6A943.05.6百二级土质挖方1:1.75放坡,喷浆护面临时边坡4A9A1032.55.8否二级土质挖方1:1.75放坡，喷浆护面临时边坡5Al(TAI336.55.9
6、否二级土质挖方1:1.75放坡，喷浆护面临时边坡6A13A1449.05.6否二级土质挖方1:1.75放坡，喷浆护面临时边坡二期7D5D634.55.6否二级土质挖方1:175放坡,喷浆护面临时边坡8D6D727.55.6否二级土质挖方1:1.75放坡,喷浆护面临时边坡9D7D818.57.4百二级土质挖方1:1.75放坡，喷浆护面临时边坡10D8D913.05.6否二级土质挖方1:1.75放坡，喷浆护面临时边坡11D9A191.55.6否二级土质挖方1:1.75放坡,喷浆护面临时边坡12A1B110.5010.20是一级土质挖方1:1.75分级放坡，喷浆护面临时边坡13BB539.012.0
7、0是一级土质挖方1:1.75分级放坡，喷浆护面临时边坡14B5B654.09.6是一级土质挖方1:1.75分级放坡，喷浆护面临时边坡15B6B936.511.50是一级土质挖方1:1.75分级放坡，喷浆护面临时边坡16B9B1031.59.7是一级土质挖方1:1.75分级放坡，喷浆护面临时边坡17B1OC135.08.1是一级土质挖方1:1.75分级放坡，临时边坡喷浆护面18CC350.55.9否二级土质挖方1:1.75放坡,喷浆护面临时边坡19C3C4213.56.1否二级土质挖方1:1.75放坡，喷浆护面临时边坡20C4C548.55.0否二级土质挖方1:1.75放坡，喷浆护面临时边坡21
8、C6C759.54.2否二级土质挖方1:1.75分级放坡,喷浆护面临时边坡22C7C814.54.2否二级土质挖方1:1.75分级放坡，喷浆护面临时边坡23C8C912.04.2否二级土质挖方1:1.75分级放坡，喷浆护面临时边坡24C9C1020.09.3是一级土质挖方1:1.75分级放坡，喷浆护面临时边坡一期25ClOzvCll20.09.4是一级土质挖方1:1.75分级放坡，喷浆护面临时边坡26C1C1241.04.2否二级土质挖方1:1.75分级放坡，喷浆护面临时边坡27C12C1318.54.2二级土质挖方1:1.75分级放坡，喷浆护面临时边坡28CKC1526.511.50是一级土
9、质挖方1:1.75分级放坡，喷浆护面临时边坡29C15C16103.09.8是一级土质挖方1:1.75分级放坡，喷浆护面临时边坡30CI6、Bl13.59.8是一级土质挖方1:1.75分级放坡，喷浆护面临时边坡31EE461.04.6否二级土质挖方1:1.75分级放坡,喷浆护面临时边坡32E4C813.05.2否二级土质挖方1:1.75分级放坡,喷浆护面临时边坡33DD236.55.9二级土质挖方1:1.75分级放坡，喷浆护面临时边坡34D2D316.55.6否二级土质挖方1:1.75分级放坡,喷浆护面临时边坡35D3D475.05.6否二级土质挖方1:1.75分级放坡，喷浆护面临时边坡36D
10、4D564.05.2否二级土质挖方1:1.75分级放坡,喷浆护面临时边坡建筑基坑工程属临时性工程，根据地下室和基础设计，结合地勘资料，场地内有放坡开挖施工的条件，按经济合理，施工方便的原则，基坑边坡采用坡率法分级放坡。场地地形较平缓，基岩面埋深较大，回填界面坡度较平缓，回填界面折线滑动的可能性小，土质基坑的主要破坏模式为土体内的圆弧滑动破坏，根据破坏程度和重要性等级，结合周边环境，综合确定临时基坑的安全等级为二级，稳定安全系数为L20,设计工作年限为2年。根据地勘报告成果，结合地区经验综合确定基坑边坡的坡率和坡面防护设计，土层的坡率为1：1.75,强风化层的坡率为1：1.0,分级高度不超过6m
11、,马道平台宽度2m,坡面采用100mm厚的喷射C20混凝土，坡顶、马道、坡底设置完善的排水系统，坡顶设置安全防护设施。本次设计，在保证基坑周边建筑物、地下管线、道路的安全和正常使用，以及主体结构的施工空间条件下，做到经济合理、方便施工。2设计依据与参考规范1）与业主单位签订的工程设计合同。2）秀山工业园区定向安置房项目（GA12地块一期、二期）工程地质勘察报告（直接详细勘察）（湖南省城乡建设勘测院有限公司，2022,08）；3）秀山县工业园区定向安置房项目（GA12地块一期、二期）建筑、结构、管网、基坑支护方案等设计文件；4）建筑边坡工程技术规范（GB50330-2013）；5）建筑基坑支护技
12、术规程（JGJl20-2012）；6）建筑结构荷载规范（GB50009-2012）；7）混凝土结构设计规范（GB50010-2010（2015修订版）；8）建筑地基基础设计规范（GB50007-2011）；9）岩土锚杆与喷射混凝土支护工程技术规范（GB50086-2015）；10）混凝土结构通用规范（GB55008-2021）；11）建筑与市政工程地基基础通用规范（GB55003-2021）；12）建筑与市政工程抗震设计通用规范（GB55002-2021）；13）地质灾害防治工程设计规范（DB50/T-029-2019）；14）建筑抗震设计规范（GB500112010）（2016年版）；15）建筑基坑监测技术标准（GB50497-2019）；16）建筑边坡工程施工质量验收标准（GBT51351-2019）17）建筑地基基础工程施工质量验收标准（GB50202-2018）；18）重庆
