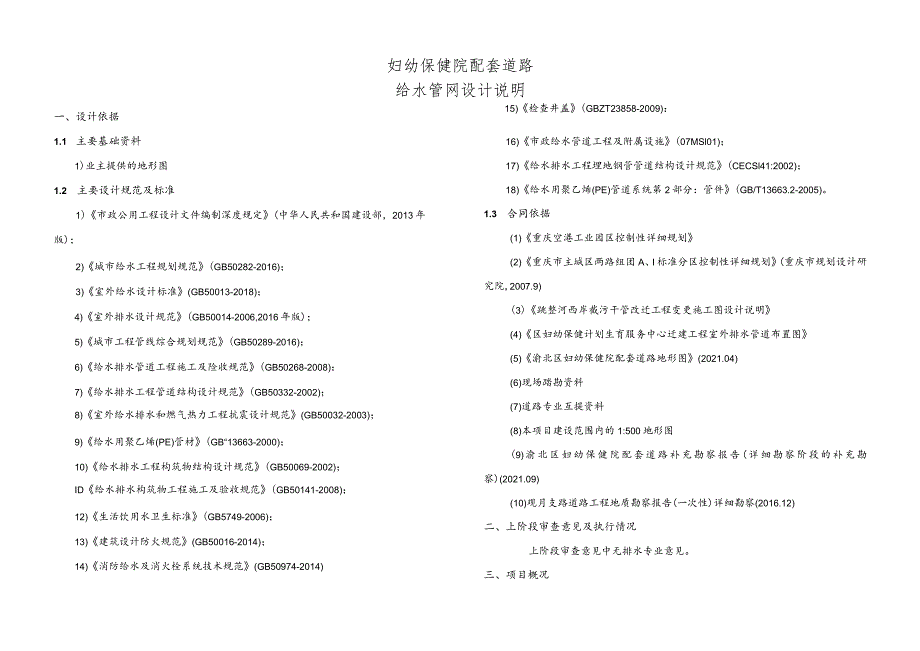

1、妇幼保健院配套道路给水管网设计说明一、设计依据1.1 主要基础资料1)业主提供的地形图1.2 主要设计规范及标准1)市政公用工程设计文件编制深度规定(中华人民共和国建设部,2013年版);2)城市给水工程规划规范(GB50282-2016);3)室外给水设计标准(GB50013-2018);4)室外排水设计规范(GB50014-2006,2016年版);5)城市工程管线综合规划规范(GB50289-2016);6)给水排水管道工程施工及险收规范(GB50268-2008):7)给水排水工程管道结构设计规范(GB50332-2002);8)室外给水排水和燃气热力工程抗震设计规范(GB50032-

2、2003);9)给水用聚乙烯(PE)管材(GB“13663-2000);10)给水排水工程构筑物结构设计规范(GB50069-2002);ID给水排水构筑物工程施工及验收规范(GB50141-2008);12)生活饮用水卫生标准(GB5749-2006);13)建筑设计防火规范(GB50016-2014);14)消防给水及消火栓系统技术规范(GB50974-2014)15)检查井盖(GBZT23858-2009):16)市政给水管道工程及附属设施(07MSl01);17)给水排水工程埋地钢管管道结构设计规范(CECSl41:2002);18)给水用聚乙烯(PE)管道系统第2部分:管件(GB/T

3、13663.2-2005)。1.3 合同依据(1)重庆空港工业园区控制性详细规划(2)重庆市主城区两路组团A、I标准分区控制性详细规划(重庆市规划设计研究院,2007.9)(3)跳整河西岸截污干管改迁工程变更施工图设计说明(4)区妇幼保健计划生育服务中心迁建工程室外排水管道布置图(5)渝北区妇幼保健院配套道路地形图(2021.04)(6)现场踏勘资料(7)道路专业互提资料(8)本项目建设范围内的1:500地形图(9)渝北区妇幼保健院配套道路补充勘察报告(详细勘察阶段的补充勘察)(2021.09)(10)观月支路道路工程地质勘察报告(一次性)详细勘察(2016.12)二、上阶段审查意见及执行情况

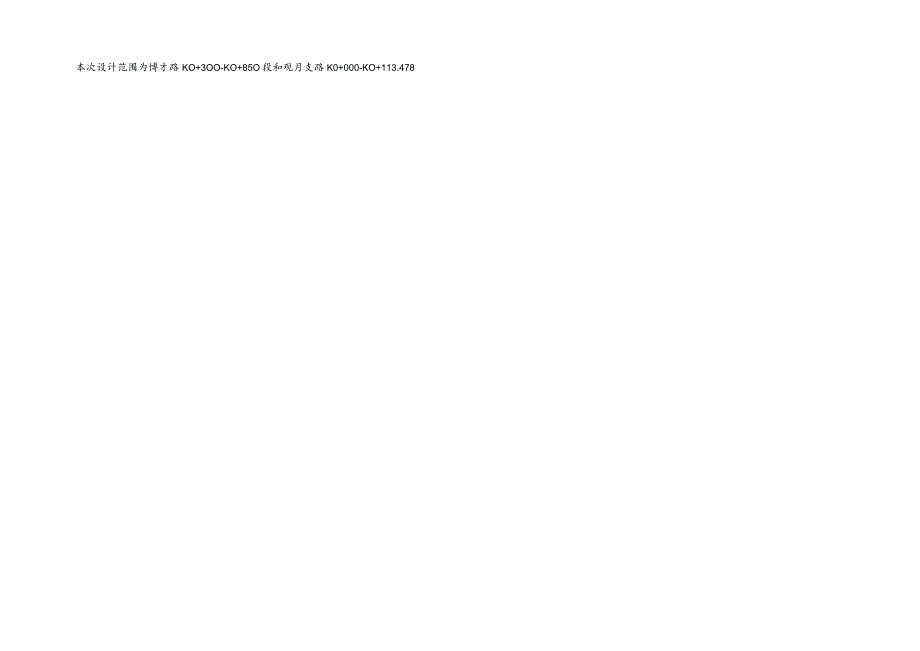

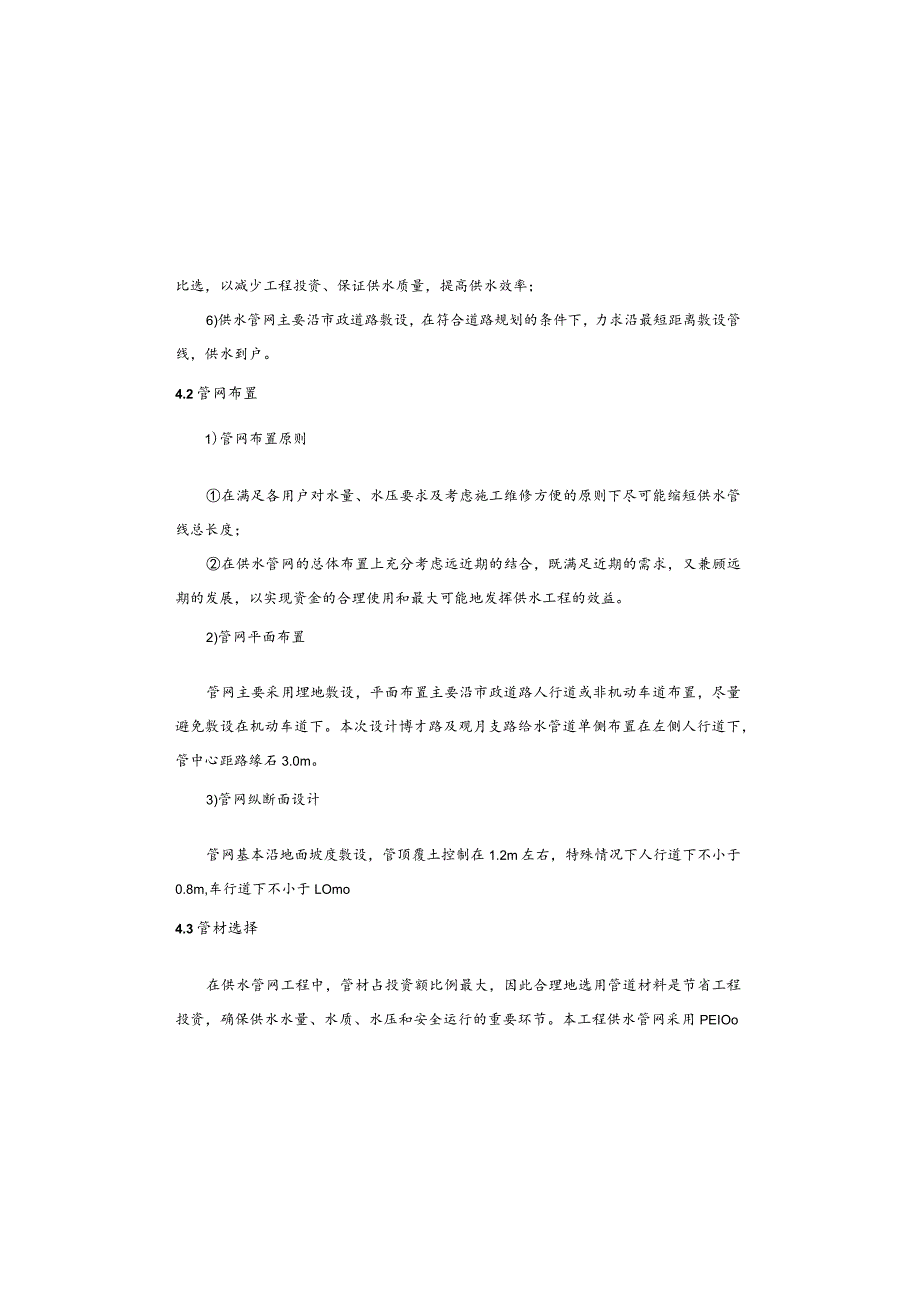

4、上阶段审查意见中无排水专业意见。三、项目概况本次设计范围为博才路KO+3OO-KO+85O段和观月支路K0+000-KO+113.478比选,以减少工程投资、保证供水质量,提高供水效率;6)供水管网主要沿市政道路敷设,在符合道路规划的条件下,力求沿最短距离敷设管线,供水到户。4.2管网布置1)管网布置原则在满足各用户对水量、水压要求及考虑施工维修方便的原则下尽可能缩短供水管线总长度;在供水管网的总体布置上充分考虑远近期的结合,既满足近期的需求,又兼顾远期的发展,以实现资金的合理使用和最大可能地发挥供水工程的效益。2)管网平面布置管网主要采用埋地敷设,平面布置主要沿市政道路人行道或非机动车道布置

5、,尽量避免敷设在机动车道下。本次设计博才路及观月支路给水管道单侧布置在左侧人行道下,管中心距路缘石3.0m。3)管网纵断面设计管网基本沿地面坡度敷设,管顶覆土控制在1.2m左右,特殊情况下人行道下不小于0.8m,车行道下不小于LOmo4.3管材选择在供水管网工程中,管材占投资额比例最大,因此合理地选用管道材料是节省工程投资,确保供水水量、水质、水压和安全运行的重要环节。本工程供水管网采用PEIOo管,PN=1.0Mpa,采用电热熔连接,其物理性能应满足有关国家规定。PE管应符合给水用聚乙烯(PE)管材(GBZTI3663-2000)及给水用聚乙段。博才路道路总长550m,标准路幅26m,具体路

6、幅分配如下:5m人行道+0.25m路缘带+15.5m车行道+0.25m路缘带+5m人行道二26m。观月支路道路总长113.478m,标准路幅26m,具体路幅分配如下:26m=3.5m(人行道)+1.5m(绿化带+16m(车行道)+1.5m(绿化带)+3.5m(人行道)。本次设计内容为设计范围道路配套给水管网工程,同时预留燃气、电力、通信通道。四、工程设计4.1设计原则1)依据国家相关环境保护政策,符合国家及地方法规、规范及技术标准;2)新建供水管网充分考虑区域给水现状及地块建设的情况,结合地块建设规划,在给水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性;3)坚持合理布局的

7、原则,从实际出发,促进城市的可持续发展。保证城市用水发展所需的水量、水压、水质,确保城市给水管网布局的合理性,达到企业效益、社会效益的统一;4)在城市总体规划的指导下,根据城区布局及现状资料,结合各方面条件和环境要求,对供水管道进行建设,在经济合理的条件下确定管网的建设规模,充分发挥其效益;5)设计选材在不断总结科研和工程实践的基础上,既考虑技术发展的趋势,积极推动新技术、新工艺、新材料的应用,同时又兼顾经济投入的合理性。不使用淘汰产品及与国家产业政策不符的材料和产品。管网的选材,认真分析,慎重5cm;井内爬梯采用球墨铸铁爬梯。442排气井在管道的隆起点及在平直段每隔LOkm均设置高速自动排气

8、阀(复合式),以便及时排除管内空气,不使发生气阻,同时在放空管道或发生水锤时引入空气,防止管内产生负压以及管道发生水锤时产生真空水击破坏。本工程DN2OO管道排气阀选用DN65口径,排气阀井参照07MSl(H2第52页。本工程排气阀井采用通风井盖,开孔值应符合检查井盖(GBb23858-2009)的规定。4.4.3排泥井在管道的低凹处及检查阀门井的上端设置排泥阀及排泥井,视地形情况,或将水就近接入雨水井直接排除,或建造湿井,再用水泵抽除,排泥井参照07MS101-2第58、59页。DN200排泥管采用DN80口径,排泥阀门井采用钢筋混凝土矩形阀门井,参照07MSIol-2第66页。所有井室底部

9、均需设置集水坑和UPVC排水管,就近排入市政雨水系统4.4.4消火栓本工程消防供水与城市生活供水共用一套管网,设计道路旁设置地上式消火栓(SSFI50/65-1.0),消火栓必须设置在路旁人行道上,不得占用车道等位置,消火栓设置间距110米,最大间距不超过120m,保护半径不大于150m;在重要建筑和道路交叉口处为便于消防队员的使用,增设消火栓;消火栓距路缘石不小于0.5m,且不大于2m。消火栓参照室外消火栓及消防水鹤安装13S201第15、16页。4.5 管道接口及基础烯(PE)管道系统第2部分:管件(GBzTI3663.2-2005)的要求;所有管件、管材的卫生性能应符合现行国家标准生活饮

10、用水输配水设备及防护材料的安全性评价标准(GB/T17219)及生活饮用水卫生标准(GB57492006)的要求。表PE管公称直径与公称外径对照表公称直径DN40DN50DN80DN100DN200DN300公称外径De50De63De90DellODe225De315特殊位置(过街)在PE管外采用II级钢筋混凝土套管,DN200给水管采用d30011级钢筋混凝土套管,DN300给水管采用d4001【级钢筋混凝土套管。4.4附属设施441阀门及阀门井阀门井的设置根据事故抢修时允许的排水时间考虑,并结合本工程地形起伏情况,穿越障碍物等因素综合考虑,一般设置间距为0.5km,排水时间控制在2小时以

11、内。同时,两个阀门之间独立管段内消火栓的数量不宜超过5个。本工程排泥阀采用暗杆弹性座封闸阀,消火栓配套检修闸阀根据图集13S201第15、16页选用,其余阀门均采用暗杆弹性座封闸阀,所有阀门均须试险合格后方可使用。阀门井采用钢筋混凝土矩形阀门井,参照07MSlOI-2第66页。井盖净开孔均采用800,人行道上采用轻型防沉降球墨铸铁防盗型井盖及盖座,承载等级不低于C250,车行道上采用重型自调式防沉降球墨铸铁防盗型井盖及盖座,承载等级不低于E400。位于非机动车道、车行道下的井盖安装方向为:鞘轴与路缘石垂直并迎来车方向,车行道下井盖内应加装橡胶垫圈,且橡胶垫圈与井盖底部应连接牢固、平整。所选井盖

12、、盖座应符合检查井盖(GBzT23858-2009)的要求;检查井井盖、盖座安装要求与路面平整,位于绿化带内的井盖高于绿化带地面沟槽开挖质量应符合下列规定:1)不扰动天然地基或地基处理符合设计要求;2)沟槽开挖槽壁平整,沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按IOl1.5控制(放坡系数按给排水管道工程施工及验收规范GB50268相关内容执行),如果现场条件不允许,必须采取加支撑等措施;3)沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半。基坑回填土必须在给水管的地下部分全部施工完成后(包括紧邻的外部安装工程)并验收合格后及时进行,管道沟槽回填时,应符合下

13、列规定:1)管道铺设后应及时进行回填,回填时应留出管道连接部位,连接部位应待管道水压试验合格后再行回填,回填前应按规定,对管道系统进行加固;管道施工回填压实后,再分层回填压实至路面高程;2)回填时应先填实管底,再同进回填管道两侧,然后回填至管顶0.5m处,沟内有积水时,必须全部排尽后,再行回填;3)管道两侧及管顶以上0.5m内的回填土,不得含有机物、冻土、以及大于50mm的砖、石等硬块,距离管顶0.5m范围以上的回填士内允许有少量直径不大于0.1m的石块和冻土,其数量不得超过填土总体积的15%;4)回填土应对称均匀回填,分层夯实,每层厚度应为0.20.3m,管道两侧及管顶0.5m以上内的回填土

14、必须人工夯实,每层松土厚度应为0.250.4m;管道两侧压实面的高差不应超过0.3m。回填必须在管及结构物强度达到设计强度的90%以后才可进行;5)管道必须敷设在原状土地基上,局部超挖部分应回填夯实.当沟底无地下水PE管采用电热熔连接。PE管采用天然地基(素士夯实),特力层为稳定的老土层;管道要求地基承载力不小于120KPa.若管基持力层不能满足以上要求,则应作相应的地基处理,如换填、碎石桩等措施。当管道位于岩石上时,采用砂垫层基础。各种井室基础地基承载力应不小于150KPa,对达不到要求的要进行地基处理。4.6 管道支嫩在管道转弯处(水平及上下弯头)、丁字管支管背端、变径、连接附属设备处及管

15、堵端等处,由于水压及水流动能产生的外推力大于接口所能承受的阻力,故均设置支墩,支墩混凝土等级为C20,支墩做法参照柔性接口给水管道支墩10S505o五、给水管道技术要求5.1 管道放线给水管道放线以管线排列尺寸、管道节点、转角点坐标及各井坐标进行放线,转角点坐标点为主线管道轴线投影转折点。5.2 现场女核本工程设计要求在施工放线时复核管廊位置地形状况、接水点的位置、断面尺寸等,若与设计有不符之处,必须立即通知设计单位研究处理。5.3 管道沟槽开挖及回坡管道主要采用明挖法施工,条件允许的可采用坡率法进行放坡,基坑边坡的坡度应根据基坑开挖后的土质情况确定,按给水排水管道工程施工及验收规范(GB502682008)基坑开挖沟槽边坡要求进行放坡。场地无放坡条件的,建议沟槽及基坑开挖时做支撑处理,保证施工及道路的安全运营。井室及井筒周围05m范围内应采用砂卵石或碎石回填。12)结构物下沟槽超挖部分回填,当高度大于0.3m时,采用浆砌块石(MU30块石MIo水泥砂浆)回填;当高度小于或等于0.3m时采用C20素混凝土回填;13)未尽事宜按照给水排水管道工程施工
