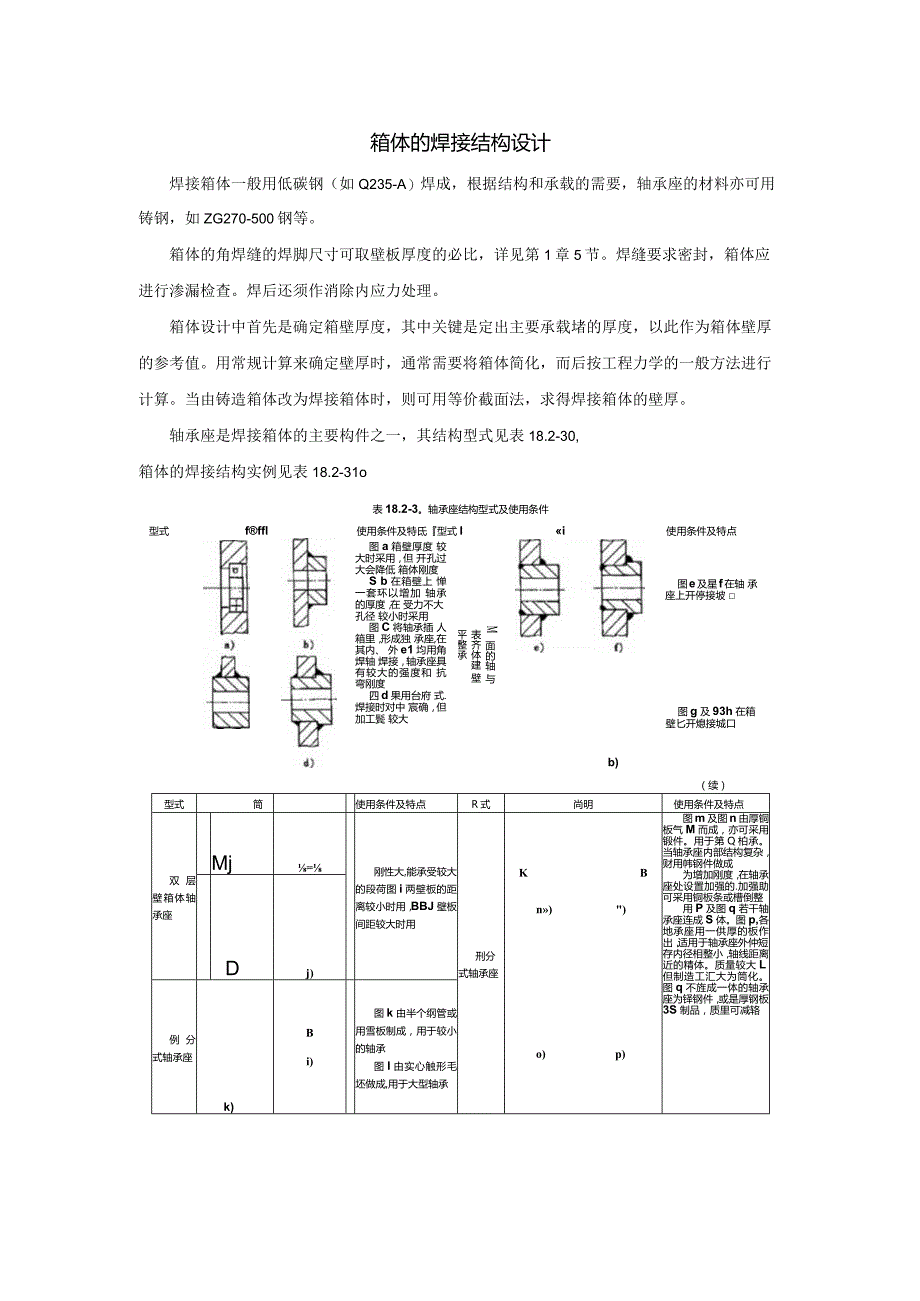

1、箱体的焊接结构设计焊接箱体一般用低碳钢（如Q235-A）焊成，根据结构和承载的需要，轴承座的材料亦可用铸钢，如ZG270-500钢等。箱体的角焊缝的焊脚尺寸可取壁板厚度的必比，详见第1章5节。焊缝要求密封，箱体应进行渗漏检查。焊后还须作消除内应力处理。箱体设计中首先是确定箱壁厚度，其中关键是定出主要承载堵的厚度，以此作为箱体壁厚的参考值。用常规计算来确定壁厚时，通常需要将箱体简化，而后按工程力学的一般方法进行计算。当由铸造箱体改为焊接箱体时，则可用等价截面法，求得焊接箱体的壁厚。轴承座是焊接箱体的主要构件之一，其结构型式见表18.2-30,箱体的焊接结构实例见表18.2-31o表18.2-3。
2、轴承座结构型式及使用条件型式fffl使用条件及特氐型式Ii使用条件及特点图a箱壁厚度 较大时采用，但 开孔过大会降低 箱体刚度S b在箱壁上 惮一套环以增加 轴承的厚度，在 受力不大，孔径 较小时采用图C将轴承插 人箱里，形成独 承座,在其内、 外e1均用角焊轴 焊接，轴承座具 有较大的强度和 抗弯刚度四d果用台府 式.焊接时对中 宸确，但加工鬓 较大M面的轴 与表齐体建 壁平整承图e及星f在轴 承座上开停接坡 图g及93h在箱壁匕开熄接城口b)（续）型式筒使用条件及特点R式尚明使用条件及特点双层壁箱体轴承座Mj=刚性大,能承受较大的段荷图i两壁板的距离较小时用，BBJ壁板间距较大时用刑分式轴

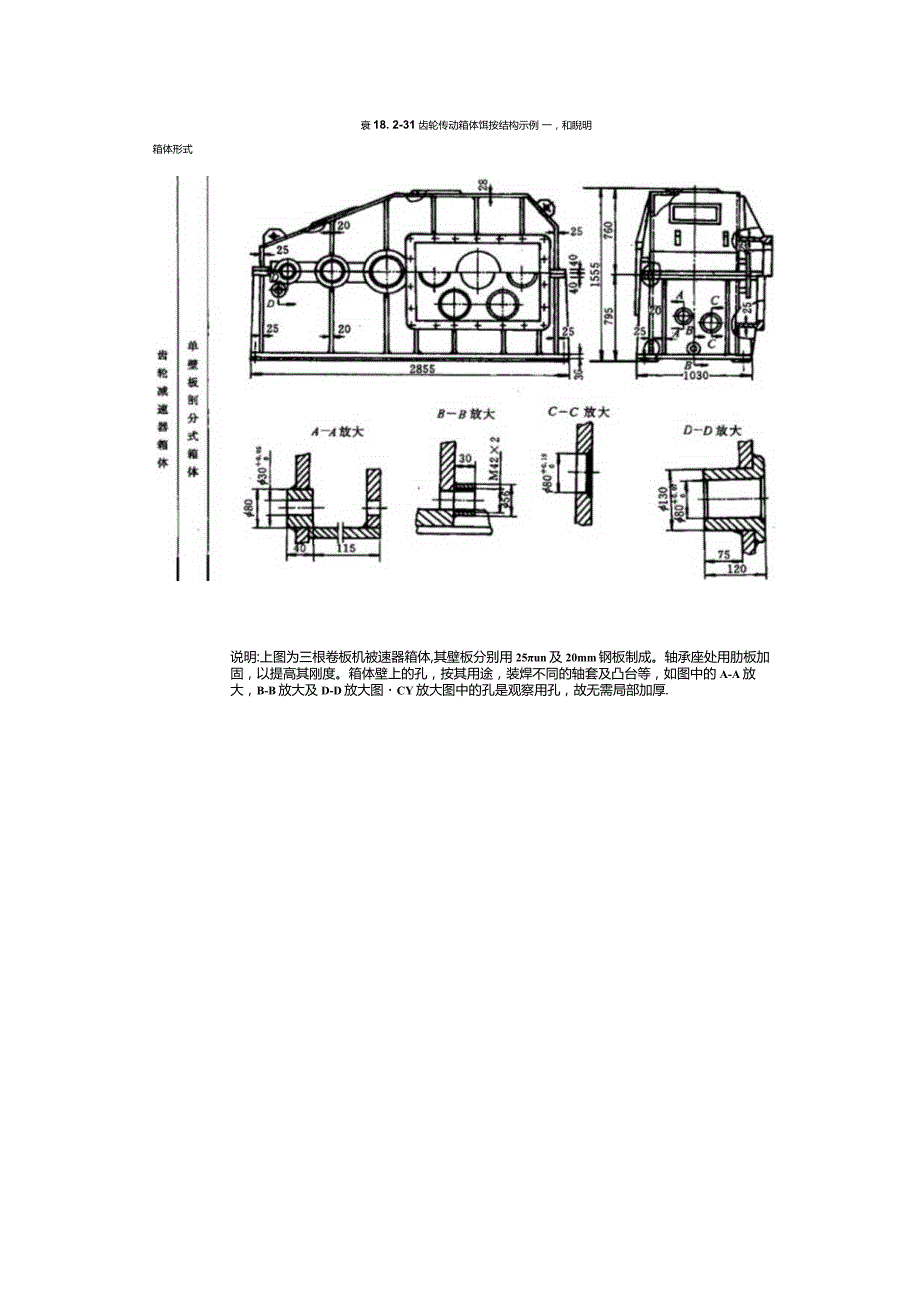

3、承座KBn)o)p)图m及图n由厚铜板气M而成，亦可采用锻件。用于第Q柏承。当轴承座内部结构复杂，财用帏钢件做成为增加刚度，在轴承座处设置加强的.加强助可采用铜板条或槽倒整用P及图q若干轴承座连成S体。图p,各地承座用一供厚的板作出，适用于轴承座外仲短，存内径相整小，轴线距离近的精体。质量较大L但制造工汇大为筒化。图q不旌成一体的轴承座为铎钢件，或是厚钢板3S制品，质里可减辂Dj)例分式轴承座k)Bi)图k由半个纲管或用雪板制成，用于较小的轴承图I由实心触形毛坯做成,用于大型轴承箱体形式衰18. 2-31齿轮传动箱体饵按结构示例 一，和睨明说明:上图为三根卷板机被速器箱体,其壁板分别用25un及20mm钢板制成。轴承座处用肋板加固，以提高其刚度。箱体壁上的孔，按其用途，装焊不同的轴套及凸台等，如图中的A-A放大，B-B放大及D-D放大图CY放大图中的孔是观察用孔，故无需局部加厚.
