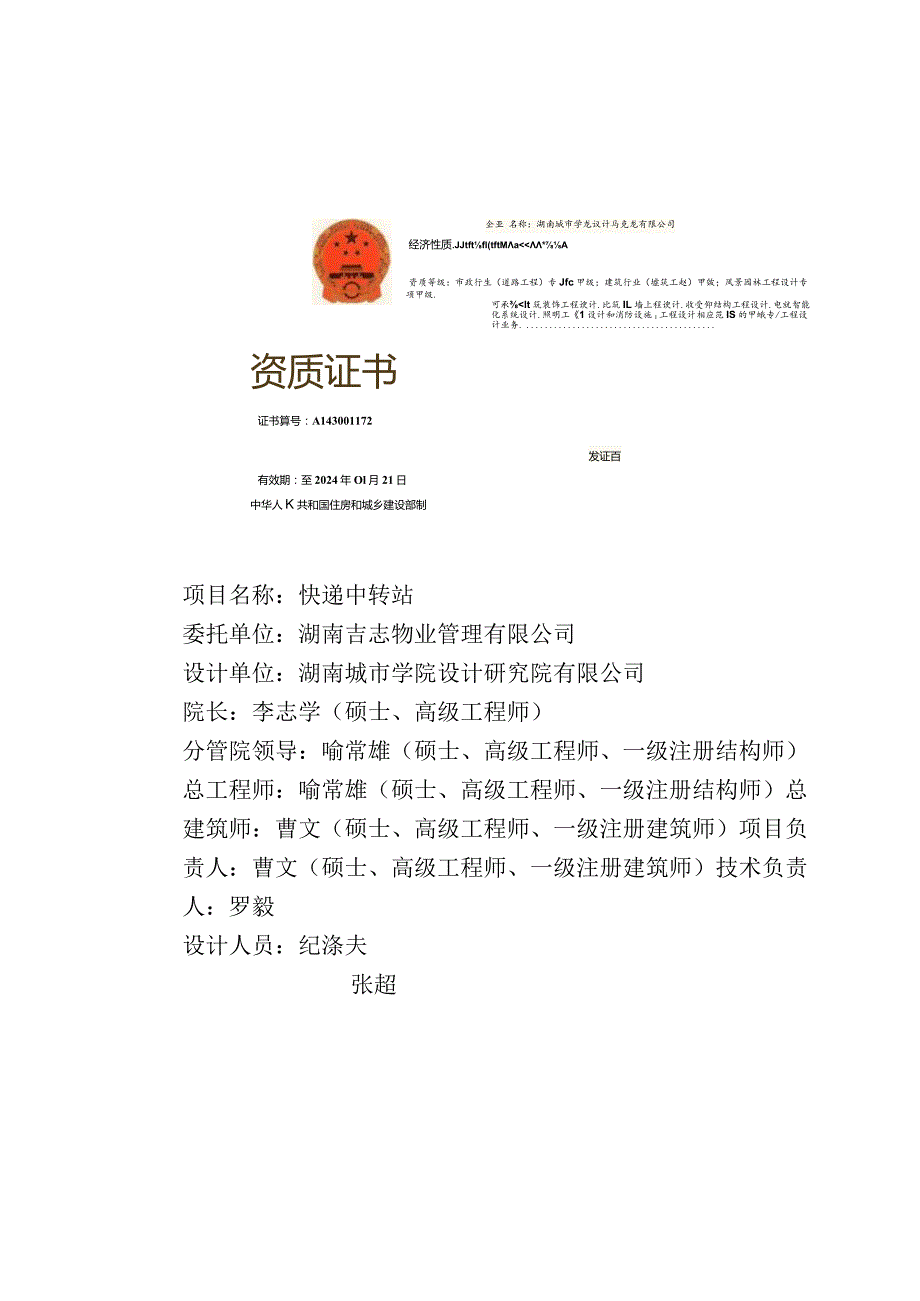

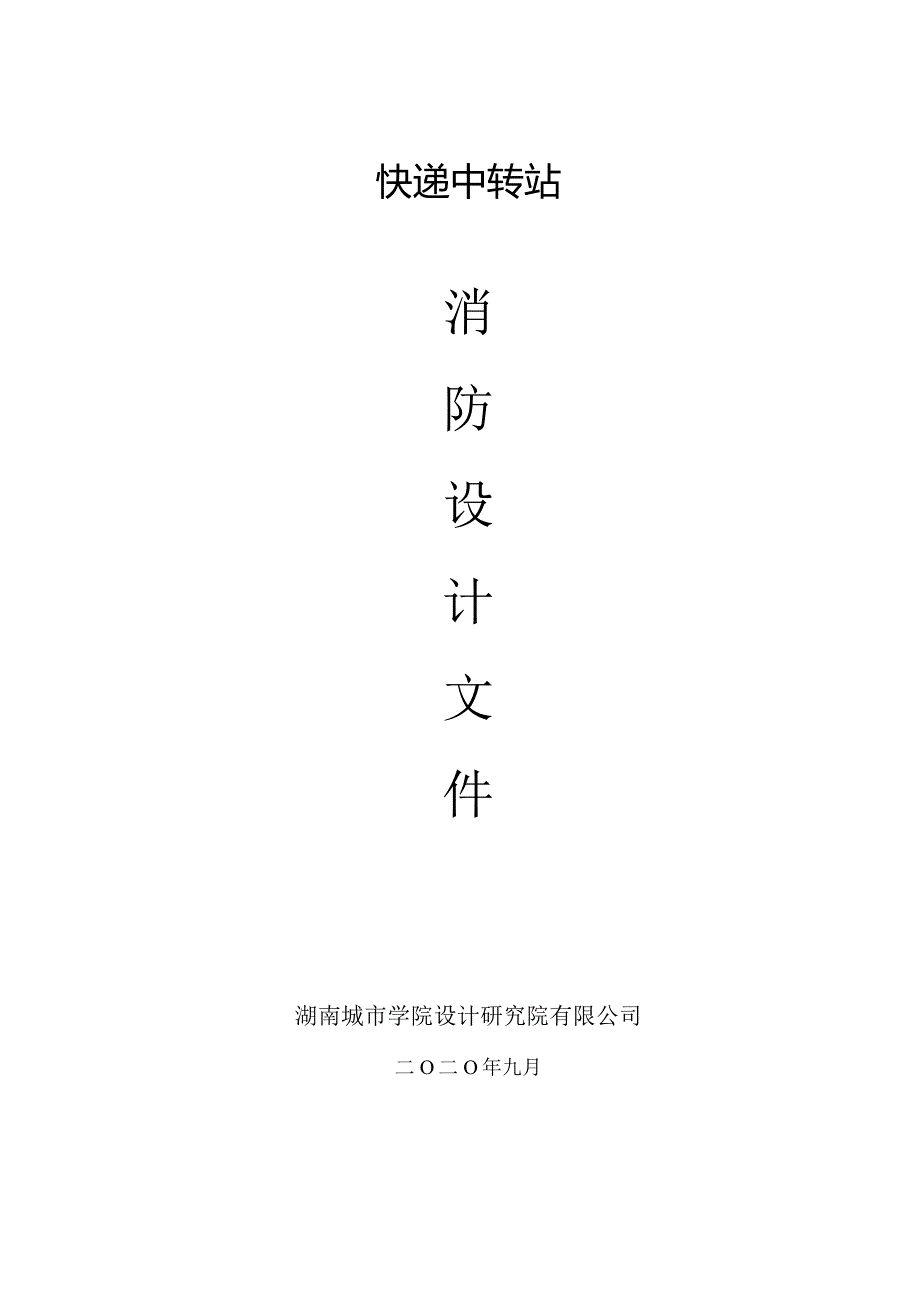

1、快递中转站消防设计文件湖南城市学院设计研究院有限公司二O二O年九月企亚 名称：湖南城市学龙议计马克龙有限公司发证百经济性质.JJtftfl(tftMa*A资质等级：市政行生（道路工程）专Jfc甲级；建筑行业（墟筑工赵）甲皴；风景园林工程设计专项甲级.可承lt筑装饰工程谀计.比筑IL墙上程谀计.收受仰结构工程设计.电就智能化系统设计.照明工1设计和消防设施I工程设计相应范IS的甲蛾专/工程设计业务.资质证书证书算号：A143001172有效期：至2024年Ol月21日中华人K共和国住房和城乡建设部制项目名称：快递中转站委托单位：湖南吉志物业管理有限公司设计单位：湖南城市学院设计研究院有限公司院长
2、：李志学（硕士、高级工程师）分管院领导：喻常雄（硕士、高级工程师、一级注册结构师）总工程师：喻常雄（硕士、高级工程师、一级注册结构师）总建筑师：曹文（硕士、高级工程师、一级注册建筑师）项目负责人：曹文（硕士、高级工程师、一级注册建筑师）技术负责人：罗毅设计人员：纪涤夫张超第一章建筑设计第二章结构消防第三章消防给水第四章消防用电消防设计说明总平面消防设计一、设计依据建设单位提供的任务书、各项基础资料；项目遵循规范和国家规定；建筑工程设计文件编制深度规定（2016）年版；工程建设标准强制性条文（房屋建筑部分）2013年版；工业企业总平面设计规范GB50187-2012；建筑设计防火规范GB5001
3、62014（2018年版）；国家及省、市现行规范、规定。二、总平面消防1.总平面布置根据工艺流程、建筑防火、安全卫生、交通运输等各类设计规范要求，各栋建筑之间间距均满足建筑设计防火规范中的消防间距要求，多层建筑之间的消防间距大于6米；小区道路同时兼为小区内的消防车道，坡度按规范要求控制在0.2%8%之间。道路宽度大于4米，转弯半径均大于9米，满足消防车通行和消防作业。建筑消防设计一、设计依据建设单位提供的任务书、各项基础资料;项目遵循规范和国家规定建筑工程设计文件编制深度规定（2016）年版；建筑设计防火规范GB500162014（2018年版）；民用建筑设计统一标准GB50352-2019；
4、工程建设标准强制性条文（房屋建筑部分）2013年版；建筑内部装修设计防火规范GB50222-2017；根据建设主管部门和建设单位提供的有关批文和资料二、项目概况该项目总建筑面积：365.96m2,本项目由一栋快递中转站组成。三、建筑消防设计快递中转站，生产火灾危险性类别为丙二类,耐火等级为二级，地上2层，建筑高度7.5米。建筑面积365.96平米。整栋为一个防火分区，防火分区均小于1200平米，每层设置有2个安全出口直通室外；室内最远一点距安全出口的距离均满足规范要求。建筑构造建筑物每层设置可供消防救援人员进入的窗口，窗口的净宽和净高不小于1米，下沿距室内地面不宜大于L2米，间距不宜大于20米
5、，窗口的玻璃易于破碎，并在室外设置易于识别的明显标志。按照防火规范，防火墙、房间隔墙均砌筑至顶板不留缝隙，除风井外的各类竖井，待管道安装完毕后，楼板进行防火封堵，其耐火极限等同楼板；防火门、窗、防火卷帘应选用国家确认的定点厂家产品；室内装修应遵照建筑内部装修设计防火规范GB50222-2017的规定；建筑内部装修材料尽可能采用不燃或难燃材料。木质装修材料必须刷防火漆二道，并选用经消防部门认可的防火漆。结构消防设计篇一、本工程设计使用年限50年，维护结构使用年限为20年。建筑抗震设防烈度6度，建筑耐火等级，地上为二级。结构形式采用钢结构。项目耐火等级为二级，结构构件的耐火极限要求如下：1）板:L
6、0h,梁：L5h,墙.柱:2.5h,楼梯：LOh,混凝土构件的截面尺寸和受力钢筋的混凝土保护层厚度应满足其耐火极限的要求。2）钢构件的防火涂装的耐火极限的要求如下:钢柱、柱间支撑2.5h,防火涂料类别：厚型20mm；钢梁1.5h,防火涂料类别：厚型20mm；钢楼梯、屋面支撑、系杆、楝条、压型钢板1.0h,防火涂料类别：厚型15mmo涂料厚度根据全国民用建筑工程设计技术措施（结构）表17.3.2-2选用。防火涂料施工应满足相关规范的要求，并应注意下列事项:(1)施工前要彻底清除掉钢件上的灰尘、油污和浮锈，然后在处理好的钢件上刷防锈底漆、中间漆。(2)本项目采用厚型防火涂料施工采用刷、喷均可，每隔
7、48小时刷(喷)一次，每遍涂层厚度不大于2.5mm,且待上一层表干后方可刷(喷)下一层。以上所选用材料均不燃烧体，均满足建筑设计防火规范(2018版)(GB50016-2014)要求。所有钢结构构件均进行防腐，涂刷环氧云铁中间漆两遍，氟碳面漆一遍,总厚度为150m；防火构造：建筑墙体、柱梁、楼板、吊顶等材料均不燃或难燃材料，多层公共建筑地上满足二级耐火等级要求。外围护墙、电梯间隔墙，均为200厚页岩烧结多孔砖；防火墙直接设置在基础上或钢筋混凝土的框架上。楼梯间隔墙、建筑外围护墙均为防火墙。管道穿过隔墙、楼板时，均采用不燃烧材料，将其周围的缝隙填塞密实。建筑物内的管道井、电缆井,每层在楼板处用耐
8、火极限不低于楼板的不燃烧体封隔，其井壁采用耐火极限不低于LOOh的不燃烧体。井壁上的检查门采用丙级防火门。建筑内部隔墙均砌至梁板底部，不留缝隙。按照防火规范，防火墙、房间隔墙均砌筑至顶板不留缝隙，除风井外的各类竖井，待管道安装完毕后，楼板进行防火封堵，其耐火极限等同楼板；结构部分均刷防火涂料，需满足钢结构各部位及构件的相应的耐火极限，钢柱耐火极限不低于2.5小时，梁（桁架）耐火极限不低于1.5小时,屋盖承重构件、屋面及墙面支撑系杆耐火极限不低于LO小时。给排水消防设计篇一、设计依据1、建设单位关于本工程的设计任务书、设计要求和该公司提供的有关资料。2、国家现行的设计规范、规程。室外给水设计规范
9、GB50013-2018；建筑设计防火规范GB50016-2014（2018版）；消防给水及消火栓系统技术规程GB50974-2014；建筑灭火器配置设计规范（GB50140-2005）；工程建设标准强制性条文（房屋建筑部分）2013年版二、工程概况该项目总建筑面积：365.96m2,本项目由一栋快递中转站组成。三、消防水源1）、本工程市政给水管水压为0.3MPao2）本项目从市政道路接入一根DN150的引入管,为本工程提供生活、消防用水。市政水源的水量、水压和水质等均能满足消防使用要求。室外消防用水由市政管网提供。3）本工程室外消火栓系统采用与室外生活给水系统合用管道的低压制给水系统。在室外
10、给水管网设室外消火栓，一层扑救面一侧设置室外消火栓，布置详总图。可保证本建筑在室外消火栓的保护范围内。四、室内消防给水系统1）、本项目生产火灾危险性类别为丙二类,耐火等级为二级，地上2层,建筑高度7.5米。建筑面积365.96平米。整栋为一个防火分区。2）、本项目内的建筑设室内消火栓给水系统，室内消火栓由市政自来水管供水，消防用水量15L/S,火灾延续时间2h,室内消防用水一次用水量108立方米。五、室外消防给水系统1）、室外沿消防车道设室外消火栓。室外消火栓采用ssl50-l.0型地上式栓，间距W120M,室外消火栓离路边不超过2米，离建筑物宜为5米。距结合器距离1540m2）、室外消防用水
11、量15L/S,火灾延续时间2h,室内消防用水一次用水量108立方米。六、灭火器设计根据建筑灭火器配置设计规范(GB50140-2005),灭火器等级为中危险级，灭火器最低配置标准为3A,单位灭火级别最大保护面积为75m2A,设置采用MF/ABC3手提式灭火器，设于建筑的出入口、部分柱子等处。七、管材与连接消防室外埋地管道采用HDPE钢丝骨架复合给水管，电热熔接口；室内采用内外壁热浸锌镀锌钢管，管径小于等于50mm采用螺纹和卡压连接,管径大于50mm采用沟槽连接件连接、法兰连接，管道工作压力等级均为1.6Mpao电气消防设计一、消防电源、配电在设备末端配电箱电压等级为0.4/0.23V。2、消防
12、电力设备的控制柜具有自动巡检的功能，控制箱(柜)上标有“消防”标志，并符合消防规要求。3、消防电力电缆采用NH-YJV电力电缆穿防火桥架敷设或穿热镀锌钢管(SC)暗敷设。应急照明末端支线采用NH-BV型耐火电线。应急照明灯和灯光疏散指示标志均采用玻璃或其它不燃烧材料作保护罩。安全出口标志灯嵌墙暗装在门上方，底边距门框0.2m。疏散指示标志灯嵌墙暗装，底边距地0.3m。4、建筑内疏散照明的地面最低水平照度应符合下列规定:对于疏散走道，不应低于LOlx;对于人员密集场所、避难层（间），不应低于3.01x；对于病房楼或手术部的避难间，不应低于10.01x;对于楼梯间、前室或合用前室、避难走道，不应低于5.01x应急照明采用但电源自带蓄电池供电，蓄电池连续供电时间不小于30分钟，电压等级为0.4/0.23V。疏散照明平时不亮，火灾时强制点亮。5、在建筑的所有疏散走道、楼梯间和公共出口设置安全出口标志和疏散指示标志，照度不低于51x,火灾时连续供电时间不小于30分钟。安全出口标志和疏散指示标志灯采用持续控制方式，平时常亮。
