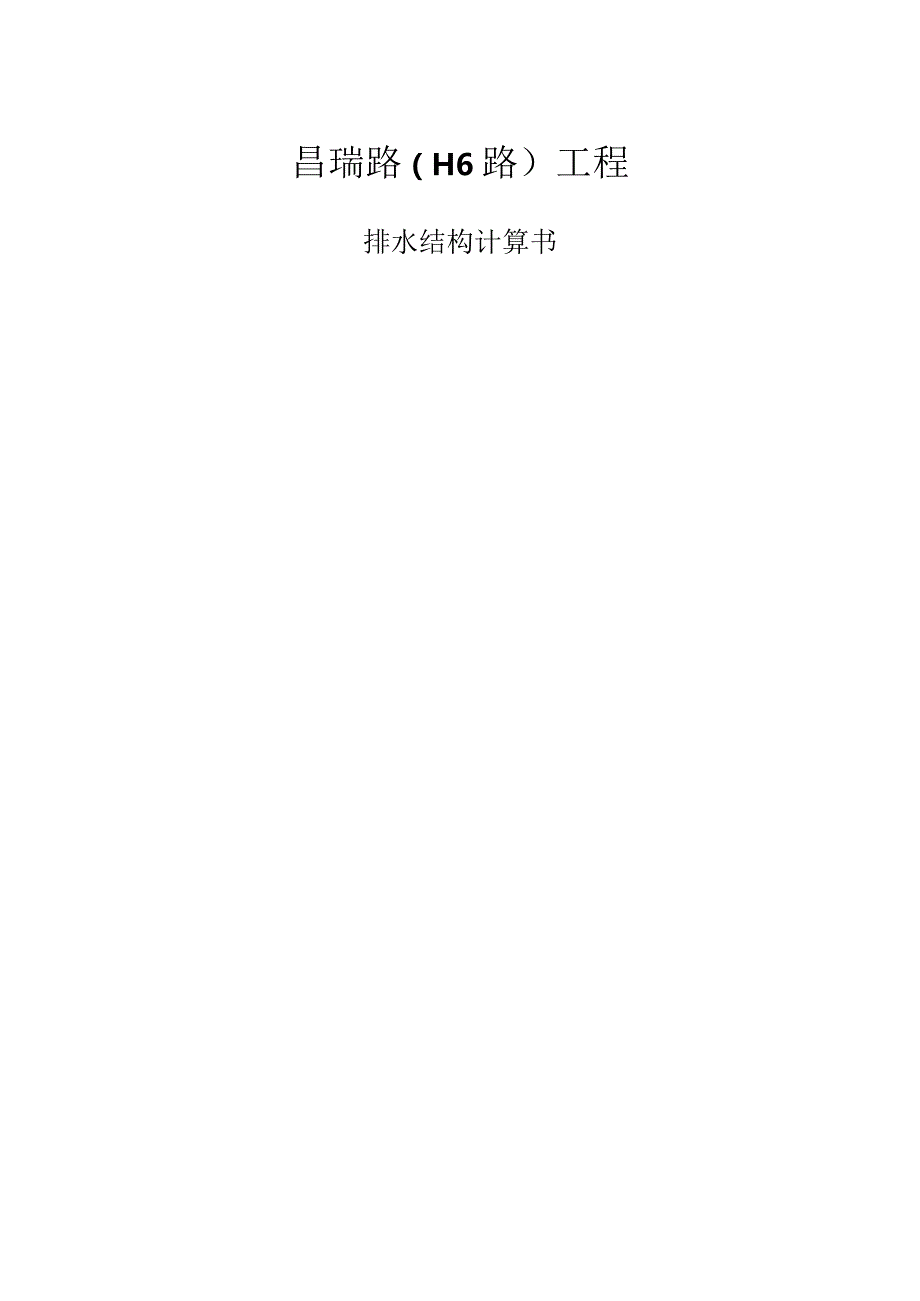

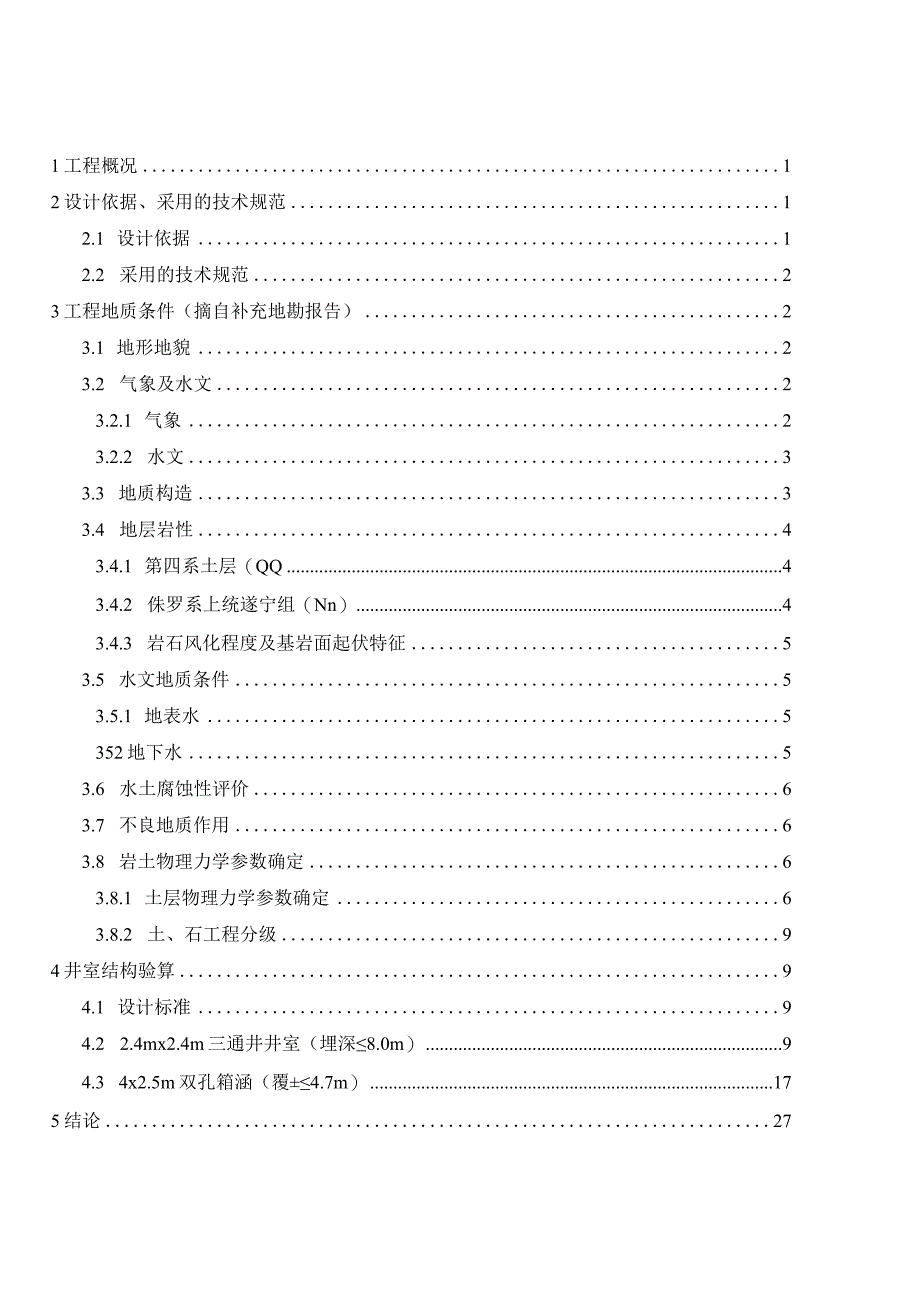

1、昌瑞路（H6路）工程排水结构计算书1工程概况12设计依据、采用的技术规范12.1 设计依据12.2 采用的技术规范23工程地质条件（摘自补充地勘报告）23.1 地形地貌23.2 气象及水文23.2.1 气象23.2.2 水文33.3 地质构造33.4 地层岩性43.4.1 第四系土层（QQ43.4.2 侏罗系上统遂宁组（Nn）43.4.3 岩石风化程度及基岩面起伏特征53.5 水文地质条件53.5.1 地表水5352地下水53.6 水土腐蚀性评价63.7 不良地质作用63.8 岩土物理力学参数确定63.8.1 土层物理力学参数确定63.8.2 土、石工程分级94井室结构验算94.1 设计标准9

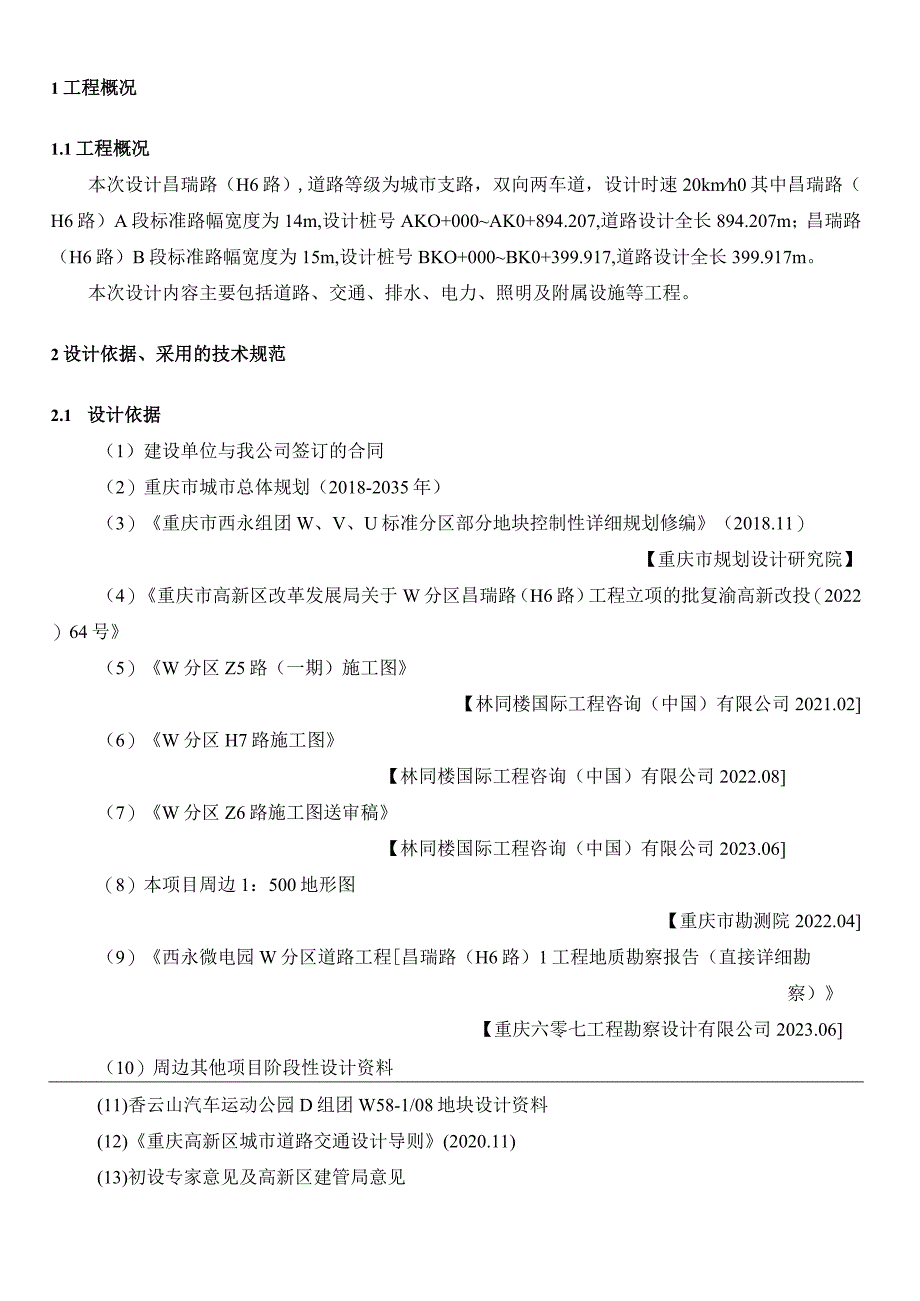

2、4.2 2.4mx2.4m三通井井室（埋深8.0m）94.3 4x2.5m双孔箱涵（覆4.7m）175结论271工程概况1.1工程概况本次设计昌瑞路（H6路）,道路等级为城市支路，双向两车道，设计时速20kmh0其中昌瑞路（H6路）A段标准路幅宽度为14m,设计桩号AKO+000AK0+894.207,道路设计全长894.207m；昌瑞路（H6路）B段标准路幅宽度为15m,设计桩号BKO+000BK0+399.917,道路设计全长399.917m。本次设计内容主要包括道路、交通、排水、电力、照明及附属设施等工程。2设计依据、采用的技术规范2.1 设计依据（1）建设单位与我公司签订的合同（2）重
3、庆市城市总体规划（2018-2035年）（3）重庆市西永组团W、V、U标准分区部分地块控制性详细规划修编（2018.11）【重庆市规划设计研究院】（4）重庆市高新区改革发展局关于W分区昌瑞路（H6路）工程立项的批复渝高新改投（2022）64号（5）W分区Z5路（一期）施工图【林同楼国际工程咨询（中国）有限公司2021.02（6）W分区H7路施工图【林同楼国际工程咨询（中国）有限公司2022.08（7）W分区Z6路施工图送审稿【林同楼国际工程咨询（中国）有限公司2023.06（8）本项目周边1：500地形图【重庆市勘测院2022.04（9）西永微电园W分区道路工程昌瑞路（H6路）1工程地质勘察报
4、告（直接详细勘察）【重庆六零七工程勘察设计有限公司2023.06（10）周边其他项目阶段性设计资料(11)香云山汽车运动公园D组团W58-1/08地块设计资料(12)重庆高新区城市道路交通设计导则(2020.11)(13)初设专家意见及高新区建管局意见(14)业主提供的其他资料国家颁布的有关标准、规范、规程及其他有关规定2.2 采用的技术规范(1)混凝土结构设计规范(GB500102010)(2015年版)(2)砌体结构设计规范(GB5(X)032011)(3)建筑地基处理技术规范(JGJ79-2012)(4)室外排水设计规范(GB50014-2006)(2016年版)(5)建筑抗震设计规范(
5、GB50011-2010)(2016年版)(6)建筑结构荷载规范(GB50009-2012)(7)给水排水工程构筑物结构设计规范(GB50069-2002)(8)给水排水工程钢筋混凝土水池结构设计规程(CECS138-2002)(9)建筑与市政工程防水通用规范(GB55030-2022)3工程地质条件(摘自补充地勘报告)3.1 地形地貌建筑场地位于重庆高新区西永,交通条件较方便。见2.2-1勘察区交通位置图：道路区地貌属构造剥蚀浅丘地貌。昌瑞路(H6路)道路整体地形北东高南西低，呈东西向展布。其地貌形态及特征受地质构造和岩性制约,部份地段砂、泥岩出露形成陡坎。路线区沿线地形起伏较大，多为浅丘地
6、形，场地地形坡角变化较大，沟湾处010。地面坡角多在1030之间，局部为5065,沟槽地带农田密布，呈台阶状分布。勘察区交通位置图图3.2T3.2 气象及水文3.2.1 气象勘察区内的气象特征具有空气湿润、春早夏长、冬暖多雾、秋雨连绵的特点。气温：多年平均气温(C)18.3C;极端最高气温()43(2006年8月15日)；日最低气温-L8C(1975年12月15日)。最冷月(一月)平均气温():7.7。最冷月(一月)平均最低气温（C）57C最大平均日温差:11.9C出现日期:1953年7月。最热月（八月）平均气温（）：28.1o湿度：年蒸发量（毫米）:1079.2毫米；最大年蒸发量（毫米）:1
7、347.3毫米，出现年份：1959年。平均相对湿度（）：79%；每年平均绝对湿度（hpa）:17.7hpa。降水量：区内以降雨为主，雪、冰雹少见，多年平均降雨量为1163.3mm,其中1998年降雨量最大，为1679.8mm0降雨量多集中在59月，其中5月降水最为丰富，平均降水177.2mmo降水不足25mm的少水月为12、1、2月，以1月降水最少，平均18.8mm。多年平均最大日降雨量93.9mm。年平均降雨口为161.3d。日降雨量大于25mm以上的暴雨日数占全年降雨日数的62%左右，小时最大降雨量可达62.Immo风：年平均风速（米/秒）：1.39米/秒。年最大风速（米/速）：26.7米
8、/秒，风向：西北；出现日期1981月10Qo场区近邻无污染源。3.2.2 水文勘察范围内道路地表水系为季节性溪沟，昌瑞路（H6路）在桩号AK0+716处分布有一季节性溪沟分布，勘察期洪水位287.30m,最高洪水位约287.95m。3.3 地质构造路线区地质构造属北硝向斜西翼。岩层呈单斜状产出，受地质构造影响轻微，区内未发现断层及次级褶皱，地质构造较为简单。岩层呈单斜状产出:见构造纲要图2.31：勘察区构造纲要图3.3JN比例尺O10203040knIlllll图例背斜E3向斜IZZZl深大断裂基底断裂同%制区范围31大盛场向斜32铜锣峡背斜33南温泉背斜35龙王洞背斜37金鳌寺向斜41北暗向
9、斜42温塘峡背斜岩层优势产状倾向为110,倾角5。层面结合程度很差，属软弱结构面。路线区岩体中见两组裂隙:第I组裂隙：倾向为290,倾角为70,裂隙间距0.58.0m,裂隙面张开宽度08mm,未充填，裂面较粗糙，压扭性裂隙，不充水，贯通性长度50250m,结合程度差，属硬性结构面。第11组裂隙，其倾向为30,倾角为65,裂隙间距1.015.0m,裂隙面张开宽度06mm,未充填，裂面较粗糙，压扭性裂隙，不充水，贯通性长度50200m,结合程度差，属硬性结构面。3.4 地层岩性据工程地质调查和钻探揭示，拟建场地出露的地层由上而下依次可分为第四系全新统的素填土、淤泥、淤泥质粉质粘土、粉质粘土;下伏基
10、岩为侏罗系上统遂宁组的泥岩和砂岩组成。现将各岩土层工程特征自上而下(从新到老)分述如下：3.4.1 第四系土层(Q#素填土(Q4m,)：棕红色棕褐色。由泥岩和少量砂岩块石、碎石、粘性土组成。硬质物粒径为20150cm,含量为2060%。分布不均。回填时间约1年，结构松散，稍湿。属机械抛填形成。该层分布范围较广，填料为就近场地开挖回填；淤泥(Q)：褐黑色，含有机质，具臭味,流塑状，该层分布于农田表层及水塘中；淤泥(Qd+吟：黄褐色褐黑色，含有机质，具臭味,流塑状，钻探未揭露，该层分布于溪沟中；淤泥质粉质粘土(Q4d+h)：褐黑色棕褐色。表层富含植物根系，厚度约1m。成份较均匀，稍有光泽，无摇震反
11、应，干强度低，韧性低，呈软塑状，当厚度较大时，上部呈软塑状,下部呈软塑状可塑状；分布于水塘、农田及沟槽地势低洼处。该层分布范围广。该层主要分布于农田及水塘中；粉质粘土(Q4c,+d,)：棕褐色棕红色，表层富含植物根系，厚度约1m。成份均匀，稍有光泽，无摇震反应，干强度中等，韧性中等，可塑状。该层分布范围较广，粉质粘土母岩的地质时代为侏罗系上统遂宁组的泥岩或砂岩。角度不整合接触3.4.2 侏罗系上统遂宁组。3刖)泥岩(Jm-Ms):棕红色紫红色。由粘土矿物组成。泥质结构，薄层巨厚层状构造。强风化岩体质软，岩芯呈土碎块状，；中等风化岩体岩芯呈柱状，较完整。该层分布于绝大部分场地范围。砂岩(AnS)
12、：褐黄色浅灰绿色。由石英、长石、云母及少量暗色矿物组成，中粒结构,薄层巨厚层状构造。泥质钙质胶结。强风化岩体质软,岩芯呈砂土碎块状；中等风化岩岩芯呈柱状，较完整。该层主要分布于昌瑞路（H6路）AK0+300AKO+790范围。3.4.3 岩石风化程度及基岩面起伏特征按市政工程地质勘察规范（DBJ50-1742014）规范结合重庆地区经验，将场地钻探深度范围内的基岩划分为强风化带和中等风化带。强风化带：岩芯破碎，多呈块状、碎块状，风化裂隙发育，岩质软;中等风化带：岩芯多呈柱状，少数呈碎块状，岩体较完整。勘察区基岩面起伏随地形起伏基本一致，基岩界面一般在320之间。3.5 水文地质条件3.5.1
13、地表水昌瑞路（H6路）在桩号AKO+716处分布有己季节性溪沟，勘察期洪水位287.30m,最高洪水位约287.95m；流量0.02O.lOL/s。3.5.2 地下水根据地下水的赋存条件、水动力特征，结合含水介质的组合状况，将地下水类型主要划分为松散岩类孔隙水、基岩类裂隙水两种类型。松散岩类孔隙水：主要赋存于素填土、淤泥质粉质粘土中，水流径流方式为大气降雨后向洼地地带汇聚储存，水量受气候影响波动大。主要赋存于低洼的槽沟内的填土、淤泥质粉质粘土层中。该层水主要接受大气降雨、地表水体渗漏、基岩裂隙水等补给，以蒸发、侧向迳流等方式排泄。基岩裂隙水：为赋存于岩层中的裂隙水及浅层风化带网状裂隙水，裂隙水
14、的埋藏条件受基岩面形态、岩性、节理裂隙发育程度及风化等因素的控制，因此富水性不均一。由于区内地下水接受补给的来源单一，主要为大气降水，故地下水的动态变化同大气降水密切相关，一般随着降雨量的变化而变化，受大气降水控制显著。总之，地下水流量动态变化大。道路路线区接受大气降水补给后向地势低洼处排泄。本次勘察，全部钻孔按要求用水位观测仪进行了孔内水位的观测工作，在溪沟及地势低洼处土层中存在孔隙水，在溪沟范围附近、低洼区域的孔内见有地下水位恢复。地下水主要由大气降水和溪沟河水补给，当溪沟水位上涨时，溪沟水位补给地下水，当溪沟水位下降时,地下水补给溪沟水位。填土层较厚地段存在上层滞水,雨季在土层较厚地段存
