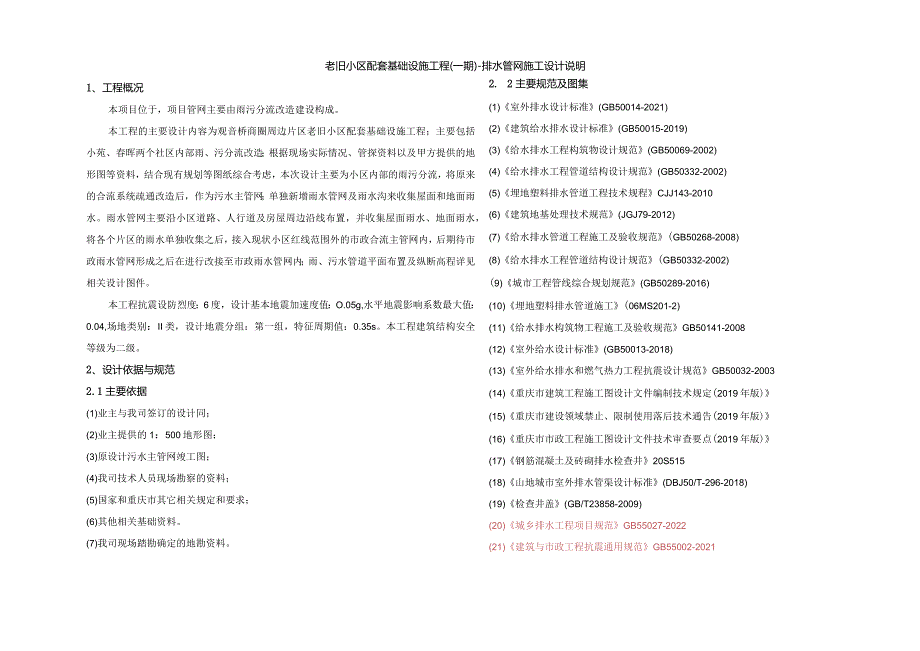

1、老旧小区配套基础设施工程(一期)-排水管网施工设计说明1、工程概况本项目位于，项目管网主要由雨污分流改造建设构成。本工程的主要设计内容为观音桥商圈周边片区老旧小区配套基础设施工程；主要包括小苑、春晖两个社区内部雨、污分流改造；根据现场实际情况、管探资料以及甲方提供的地形图等资料，结合现有规划等图纸综合考虑，本次设计主要为小区内部的雨污分流，将原来的合流系统疏通改造后，作为污水主管网；单独新增雨水管网及雨水沟来收集屋面和地面雨水。雨水管网主要沿小区道路、人行道及房屋周边沿线布置，并收集屋面雨水、地面雨水，将各个片区的雨水单独收集之后，接入现状小区红线范围外的市政合流主管网内，后期待市政雨水管网形
2、成之后在进行改接至市政雨水管网内；雨、污水管道平面布置及纵断高程详见相关设计图件。本工程抗震设防烈度：6度，设计基本地震加速度值：O.05g,水平地震影响系数最大值：0.04,场地类别：II类，设计地震分组：第一组，特征周期值：0.35s。本工程建筑结构安全等级为二级。2、设计依据与规范2.1主要依据(1)业主与我司签订的设计同；(2)业主提供的1：500地形图；(3)原设计污水主管网竣工图；(4)我司技术人员现场勘察的资料；(5)国家和重庆市其它相关规定和要求；(6)其他相关基础资料。(7)我司现场踏勘确定的地勘资料。2. 2主要规范及图集(1)室外排水设计标准(GB50014-2021)(
3、2)建筑给水排水设计标准(GB50015-2019)(3)给水排水工程构筑物设计规范(GB50069-2002)(4)给水排水工程管道结构设计规范(GB50332-2002)(5)埋地塑料排水管道工程技术规程CJJ143-2010(6)建筑地基处理技术规范(JGJ79-2012)(7)给水排水管道工程施工及验收规范(GB50268-2008)(8)给水排水工程管道结构设计规范(GB50332-2002)(9)城市工程管线综合规划规范(GB50289-2016)(10)埋地塑料排水管道施工(06MS201-2)(11)给水排水构筑物工程施工及验收规范GB50141-2008(12)室外给水设计标

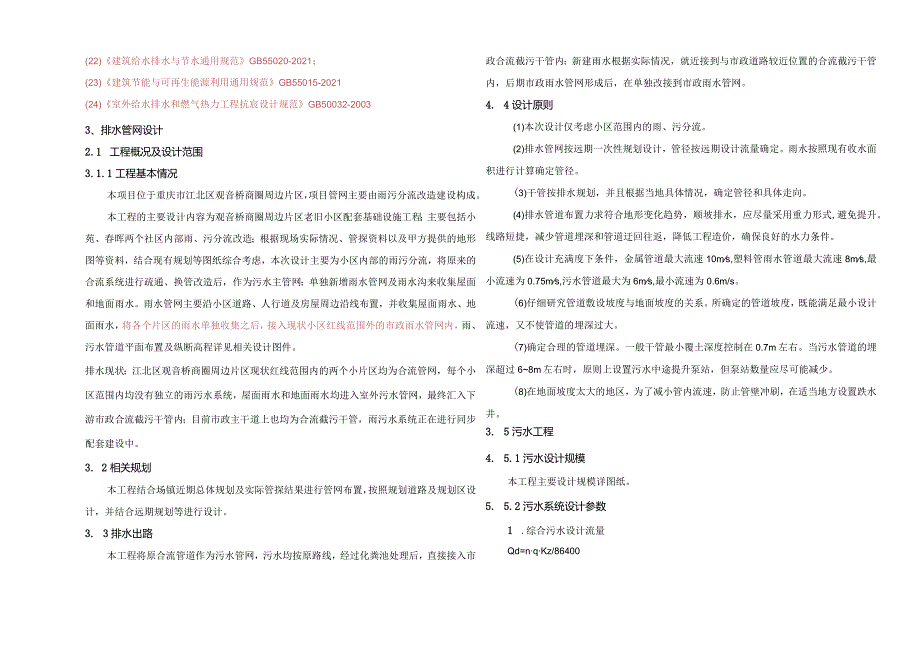

4、准(GB50013-2018)(13)室外给水排水和燃气热力工程抗震设计规范GB50032-2003(14)重庆市建筑工程施工图设计文件编制技术规定(2019年版)(15)重庆市建设领域禁止、限制使用落后技术通告(2019年版)(16)重庆市市政工程施工图设计文件技术审查要点(2019年版)(17)钢筋混凝土及砖砌排水检查井20S515(18)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)(19)检查井盖(GB/T23858-2009)(20)城乡排水工程项目规范GB55027-2022(21)建筑与市政工程抗震通用规范GB55002-2021(22)建筑给水排水与节水通用规
5、范GB55020-2021；(23)建筑节能与可再生能源利用通用规范GB55015-2021(24)室外给水排水和燃气热力工程抗宸设计规范GB50032-20033、排水管网设计2.1 工程概况及设计范围3.1.1工程基本情况本项目位于重庆市江北区观音桥商圈周边片区，项目管网主要由雨污分流改造建设构成。本工程的主要设计内容为观音桥商圈周边片区老旧小区配套基础设施工程；主要包括小苑、春晖两个社区内部雨、污分流改造；根据现场实际情况、管探资料以及甲方提供的地形图等资料，结合现有规划等图纸综合考虑，本次设计主要为小区内部的雨污分流，将原来的合流系统进行疏通、换管改造后，作为污水主管网；单独新增雨水管
6、网及雨水沟来收集屋面和地面雨水。雨水管网主要沿小区道路、人行道及房屋周边沿线布置，并收集屋面雨水、地面雨水，将各个片区的雨水单独收集之后，接入现状小区红线范围外的市政雨水管网内，雨、污水管道平面布置及纵断高程详见相关设计图件。排水现状：江北区观音桥商圈周边片区现状红线范围内的两个小片区均为合流管网，每个小区范围内均没有独立的雨污水系统，屋面雨水和地面雨水均进入室外污水管网，最终汇入下游市政合流截污干管内；目前市政主干道上也均为合流截污干管，雨污水系统正在进行同步配套建设中。3. 2相关规划本工程结合场镇近期总体规划及实际管探结果进行管网布置，按照规划道路及规划区设计，并结合远期规划等进行设计。
7、3. 3排水出路本工程将原合流管道作为污水管网，污水均按原路线，经过化粪池处理后，直接接入市政合流截污干管内；新建雨水根据实际情况，就近接到与市政道路较近位置的合流截污干管内，后期市政雨水管网形成后，在单独改接到市政雨水管网。4. 4设计原则(1)本次设计仅考虑小区范围内的雨、污分流。(2)排水管网按远期一次性规划设计，管径按远期设计流量确定。雨水按照现有收水面积进行计算确定管径。(3)干管按排水规划，并且根据当地具体情况，确定管径和具体走向。(4)排水管道布置力求符合地形变化趋势，顺坡排水，应尽量采用重力形式,避免提升。线路短捷，减少管道埋深和管道迂回往返，降低工程造价，确保良好的水力条件。
8、(5)在设计充满度下条件，金属管道最大流速10ms,塑料管雨水管道最大流速8ms,最小流速为0.75ms,污水管道最大为6ms,最小流速为0.6m/s。(6)仔细研究管道敷设坡度与地面坡度的关系。所确定的管道坡度，既能满足最小设计流速，又不使管道的埋深过大。(7)确定合理的管道埋深。一般干管最小覆土深度控制在0.7m左右。当污水管道的埋深超过68m左右时，原则上设置污水中途提升泵站，但泵站数量应尽可能减少。(8)在地面坡度太大的地区，为了减小管内流速，防止管壁冲刷，在适当地方设置跌水井。3. 5污水工程4. 5.1污水设计规模本工程主要设计规模详图纸。5. 5.2污水系统设计参数1 .综合污水

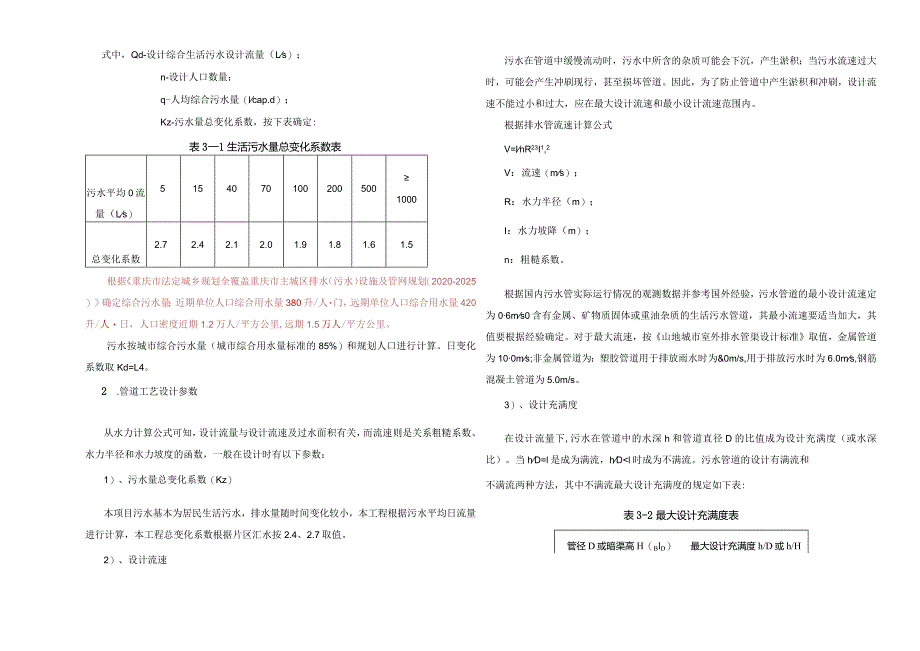

9、设计流量Qd=nqKz/86400式中，Qd-设计综合生活污水设计流量（Ls）；n-设计人口数量；q-人均综合污水量（lcap.d）；Kz-污水量总变化系数，按下表确定:表31生活污水量总变化系数表污水平均0流量（Ls）51540701002005001000总变化系数2.72.42.12.01.91.81.61.5根据重庆市法定城乡规划全覆盖重庆市主城区排水（污水）设施及管网规划（2020-2025）确定综合污水量：近期单位人口综合用水量380升/人门，远期单位人口综合用水量420升/人日，人口密度近期1.2万人/平方公里,远期1.5万人/平方公里。污水按城市综合污水量（城市综合用水量标准的
10、85%）和规划人口进行计算。日变化系数取Kd=L4。2 .管道工艺设计参数从水力计算公式可知，设计流量与设计流速及过水面积有关，而流速则是关系粗糙系数、水力半径和水力坡度的函数，一般在设计时有以下参数：1）、污水量总变化系数（Kz）本项目污水基本为居民生活污水，排水量随时间变化较小，本工程根据污水平均日流量进行计算，本工程总变化系数根据片区汇水按2.4、2.7取值。2）、设计流速污水在管道中缓慢流动时，污水中所含的杂质可能会下沉，产生淤积；当污水流速过大时，可能会产生冲刷现行，甚至损坏管道。因此，为了防止管道中产生淤积和冲刷，设计流速不能过小和过大，应在最大设计流速和最小设计流速范围内。根据排
11、水管流速计算公式V=lnR23I1,2V：流速（ms）；R：水力半径（m）；I：水力坡降（m）；n：粗糙系数。根据国内污水管实际运行情况的观测数据并参考国外经验，污水管道的最小设计流速定为06ms0含有金属、矿物质固体或重油杂质的生活污水管道，其最小流速要适当加大，其值要根据经验确定。对于最大流速，按山地城市室外排水管渠设计标准取值，金属管道为100ms;非金属管道为：塑胶管道用于排放雨水时为&0m/s,用于排放污水时为6.0ms,钢筋混凝土管道为5.0m/s。3）、设计充满度在设计流量下,污水在管道中的水深h和管道直径D的比值成为设计充满度（或水深比）。当hD=l是成为满流，hD10000.
12、754）、设计最小坡度表3-3设计最小坡度表管径（mm3004005006008001000120014001500设计最小坡度（猿）3.01.51.21.00.8().60.60.50.55）、管径根据本工程水量计算及为未来发展留有余地的原则，本工程内雨、污水干管根据管道收集流量，采用DN300DN500管道。雨水收集支管采用DNlOoDN150塑料PVC-U管道。3 .管道水力计算区域19345678910141516管长L(D)汇水Iffl枳F转内两水通行时间舒网历时tft11ttq(L/sha)UUhSfiM(LZs)VttD(nM触X趣1设计俄僮I3(h)E累计机枳（hj3-Lv(n
13、in)Ij-LAf(nin)春晖社区Y4-YI0a0,960.96IMKr：10356.66239.676too25252.62035Y12-Y171450.330.3301.3548610356.6682.3885300U171.7837Y43-Y47870.420.4201.1850210356.661(M.858300881.22361Y18-PS6723011.54L5401.112S410356.66384.47950055554.51002小秋精汉Yl-YQ144ON4O2O)IO:祺6M421S)554 .5.3排水系统平面布置1排水平面设计干管系统（1）本次设计的观音桥商圈周边
