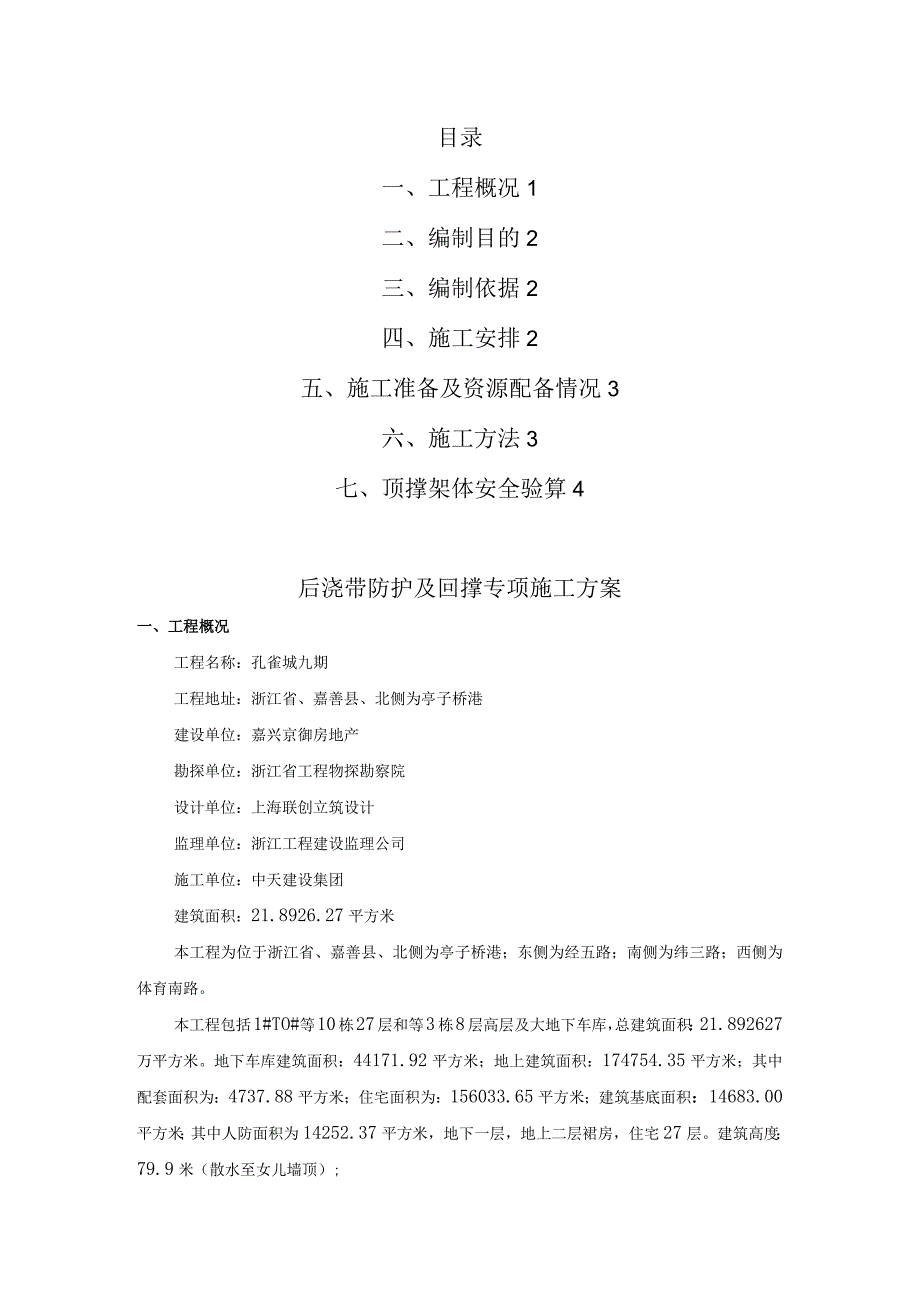

后浇带回顶施工设计方案.docx_第1页
第1页 / 共5页

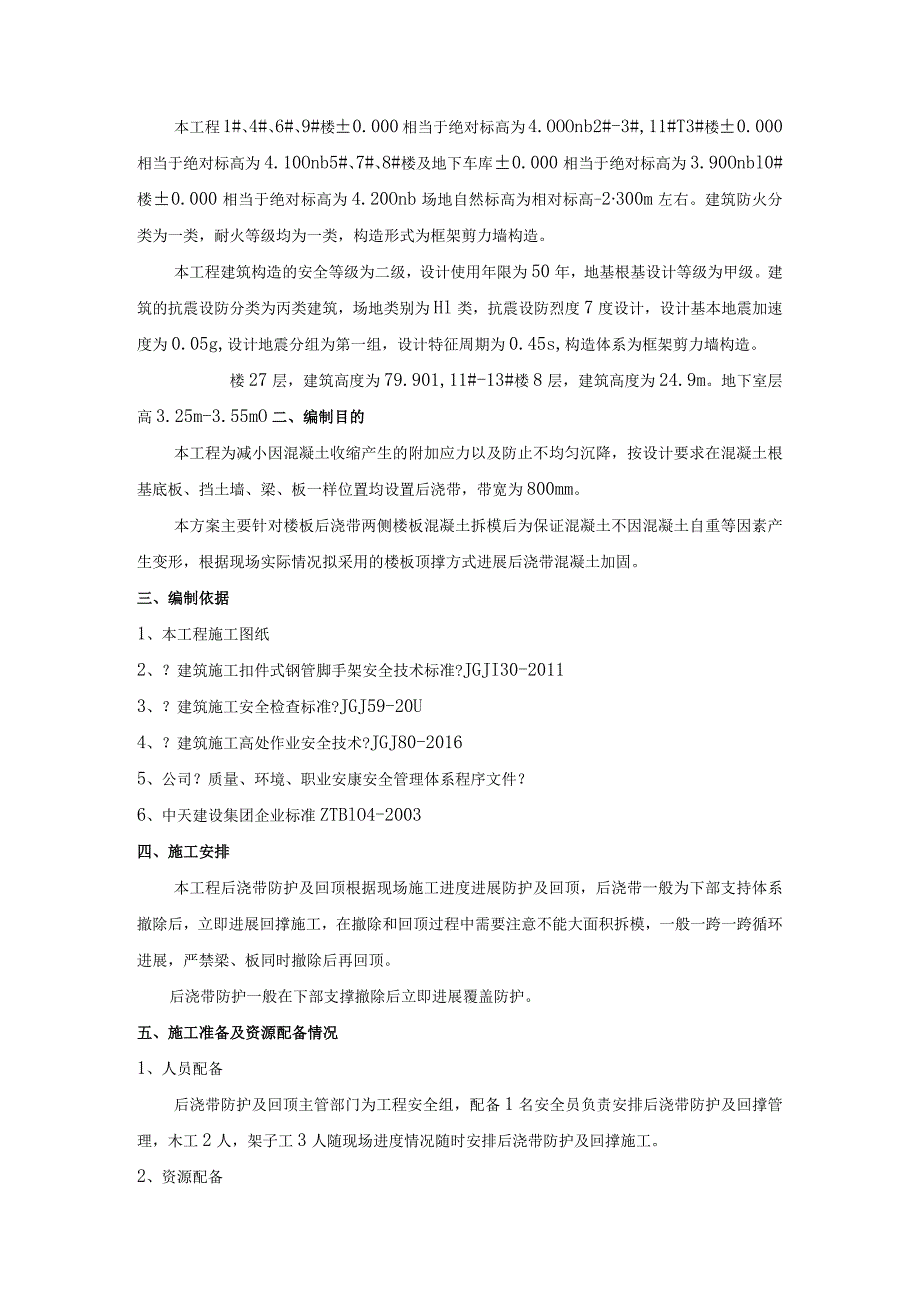

后浇带回顶施工设计方案.docx_第2页
第2页 / 共5页

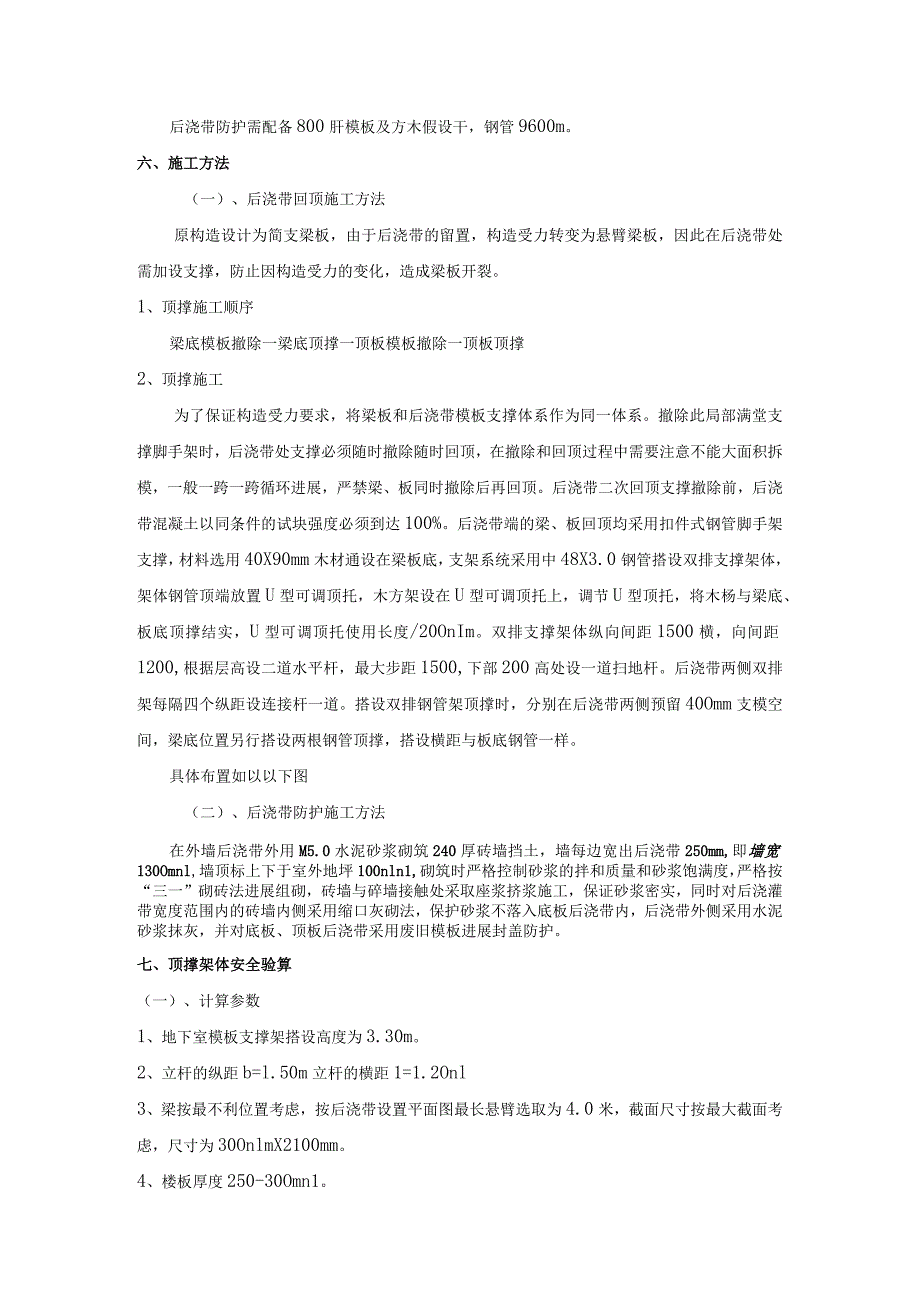

后浇带回顶施工设计方案.docx_第3页
第3页 / 共5页
后浇带回顶施工设计方案.docx_第4页
第4页 / 共5页
后浇带回顶施工设计方案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《后浇带回顶施工设计方案.docx》由会员分享,可在线阅读,更多相关《后浇带回顶施工设计方案.docx(5页珍藏版)》请在第壹文秘上搜索。

1、目录一、工程概况1二、编制目的2三、编制依据2四、施工安排2五、施工准备及资源配备情况3六、施工方法3七、顶撑架体安全验算4后浇带防护及回撑专项施工方案一、工程概况工程名称:孔雀城九期工程地址:浙江省、嘉善县、北侧为亭子桥港建设单位:嘉兴京御房地产勘探单位:浙江省工程物探勘察院设计单位:上海联创立筑设计监理单位:浙江工程建设监理公司施工单位:中天建设集团建筑面积:21.8926.27平方米本工程为位于浙江省、嘉善县、北侧为亭子桥港;东侧为经五路;南侧为纬三路;西侧为体育南路。本工程包括1#TO#等10栋27层和等3栋8层高层及大地下车库,总建筑面积:21.892627万平方米。地下车库建筑面积

2、:44171.92平方米;地上建筑面积:174754.35平方米;其中配套面积为:4737.88平方米;住宅面积为:156033.65平方米;建筑基底面积:14683.00平方米;其中人防面积为14252.37平方米,地下一层,地上二层裙房,住宅27层。建筑高度:79.9米(散水至女儿墙顶);本工程1#、4#、6#、9#楼0.000相当于绝对标高为4.OOOnb2#-3#,11#T3#楼0.000相当于绝对标高为4.10Onb5#、7#、8#楼及地下车库0.000相当于绝对标高为3.90Onbl0#楼0.000相当于绝对标高为4.20Onb场地自然标高为相对标高-2300m左右。建筑防火分类为

3、一类,耐火等级均为一类,构造形式为框架剪力墙构造。本工程建筑构造的安全等级为二级,设计使用年限为50年,地基根基设计等级为甲级。建筑的抗震设防分类为丙类建筑,场地类别为Hl类,抗震设防烈度7度设计,设计基本地震加速度为0.05g,设计地震分组为第一组,设计特征周期为0.45s,构造体系为框架剪力墙构造。楼27层,建筑高度为79.901,11#-13#楼8层,建筑高度为24.9m。地下室层高3.25m-3.55mO二、编制目的本工程为减小因混凝土收缩产生的附加应力以及防止不均匀沉降,按设计要求在混凝土根基底板、挡土墙、梁、板一样位置均设置后浇带,带宽为800mm。本方案主要针对楼板后浇带两侧楼板

4、混凝土拆模后为保证混凝土不因混凝土自重等因素产生变形,根据现场实际情况拟采用的楼板顶撑方式进展后浇带混凝土加固。三、编制依据1、本工程施工图纸2、?建筑施工扣件式钢管脚手架安全技术标准?JGJI30-20113、?建筑施工安全检查标准?JGJ59-20U4、?建筑施工高处作业安全技术?JGJ80-20165、公司?质量、环境、职业安康安全管理体系程序文件?6、中天建设集团企业标准ZTBlO4-2003四、施工安排本工程后浇带防护及回顶根据现场施工进度进展防护及回顶,后浇带一般为下部支持体系撤除后,立即进展回撑施工,在撤除和回顶过程中需要注意不能大面积拆模,一般一跨一跨循环进展,严禁梁、板同时撤

5、除后再回顶。后浇带防护一般在下部支撑撤除后立即进展覆盖防护。五、施工准备及资源配备情况1、人员配备后浇带防护及回顶主管部门为工程安全组,配备1名安全员负责安排后浇带防护及回撑管理,木工2人,架子工3人随现场进度情况随时安排后浇带防护及回撑施工。2、资源配备后浇带防护需配备800肝模板及方木假设干,钢管9600m。六、施工方法(一)、后浇带回顶施工方法原构造设计为简支梁板,由于后浇带的留置,构造受力转变为悬臂梁板,因此在后浇带处需加设支撑,防止因构造受力的变化,造成梁板开裂。1、顶撑施工顺序梁底模板撤除一梁底顶撑一顶板模板撤除一顶板顶撑2、顶撑施工为了保证构造受力要求,将梁板和后浇带模板支撑体系

6、作为同一体系。撤除此局部满堂支撑脚手架时,后浇带处支撑必须随时撤除随时回顶,在撤除和回顶过程中需要注意不能大面积拆模,一般一跨一跨循环进展,严禁梁、板同时撤除后再回顶。后浇带二次回顶支撑撤除前,后浇带混凝土以同条件的试块强度必须到达100%。后浇带端的梁、板回顶均采用扣件式钢管脚手架支撑,材料选用40X90mm木材通设在梁板底,支架系统采用中48X3.0钢管搭设双排支撑架体,架体钢管顶端放置U型可调顶托,木方架设在U型可调顶托上,调节U型顶托,将木杨与梁底、板底顶撑结实,U型可调顶托使用长度/20OnIm。双排支撑架体纵向间距1500横,向间距1200,根据层高设二道水平杆,最大步距1500,

7、下部200高处设一道扫地杆。后浇带两侧双排架每隔四个纵距设连接杆一道。搭设双排钢管架顶撑时,分别在后浇带两侧预留40Omm支模空间,梁底位置另行搭设两根钢管顶撑,搭设横距与板底钢管一样。具体布置如以以下图(二)、后浇带防护施工方法在外墙后浇带外用M5.0水泥砂浆砌筑240厚砖墙挡土,墙每边宽出后浇带250mm,即墙宽130Omnl,墙顶标上下于室外地坪100nln1,砌筑时严格控制砂浆的拌和质量和砂浆饱满度,严格按“三一”砌砖法进展组砌,砖墙与碎墙接触处采取座浆挤浆施工,保证砂浆密实,同时对后浇灌带宽度范围内的砖墙内侧采用缩口灰砌法,保护砂浆不落入底板后浇带内,后浇带外侧采用水泥砂浆抹灰,并对

8、底板、顶板后浇带采用废旧模板进展封盖防护。七、顶撑架体安全验算(一)、计算参数1、地下室模板支撑架搭设高度为3.30m。2、立杆的纵距b=l.50m立杆的横距1=1.2Onl3、梁按最不利位置考虑,按后浇带设置平面图最长悬臂选取为4.0米,截面尺寸按最大截面考虑,尺寸为30OnlmX2100mm。4、楼板厚度250-30Omn1。5、钢筋混凝土自重标准值按24KNm3选取。6、活荷截按4KN选取。(二)、构造稳定性验算1、钢筋混凝土梁(1)荷载计算梁自重按最长悬臂一半计算ql=0.32.14224=30.24KN活荷载q2=4KNm20.34/2=2.4KN按荷载最大值梁考虑轴心压力N=30.

9、24+2.4=32.64KN每根立杆的受压荷载为32.64/2=16.32KN(3)立杆稳定性计算计算公式b=A公式设用钢管48X3钢管A=424mm2受压荷载N=16.32KN长细比=Li钢管回转半径i=15.9(经计算)=1500/15.9=94.34按入二94.34查表,得出轴心受压杆的稳定系数巾=0.6362?建筑施工手册1?表5-18。=16320/0.6362X424=60.5N三2205Nmm2满足要求。2、钢筋混凝土楼板(1)荷载计算负一层板自重按最长悬臂一半计算ql=l.50.304224=21.6KN负一层活荷载q2=4KNm21.542=12KN负一层楼板轴心压力N=21.6+12=33.6KN(2)负一层每根立杆的受压荷载为33.6/2=27.6KN(3)立杆稳定性计算计算公式bTa力公式(1)幽设用钢管中48X3钢管A=424mm2受压荷载Nl=27.6KN长细比=Li钢管回转半径i=15.9经计算1=1500/15.9=94.34按入1=94.34查表得出轴心受压杆的稳定系数巾=0.6362?建筑施工手册1?表5-18。=27600/0.6362X424=102.3N三2205Nmm2满足要求。
