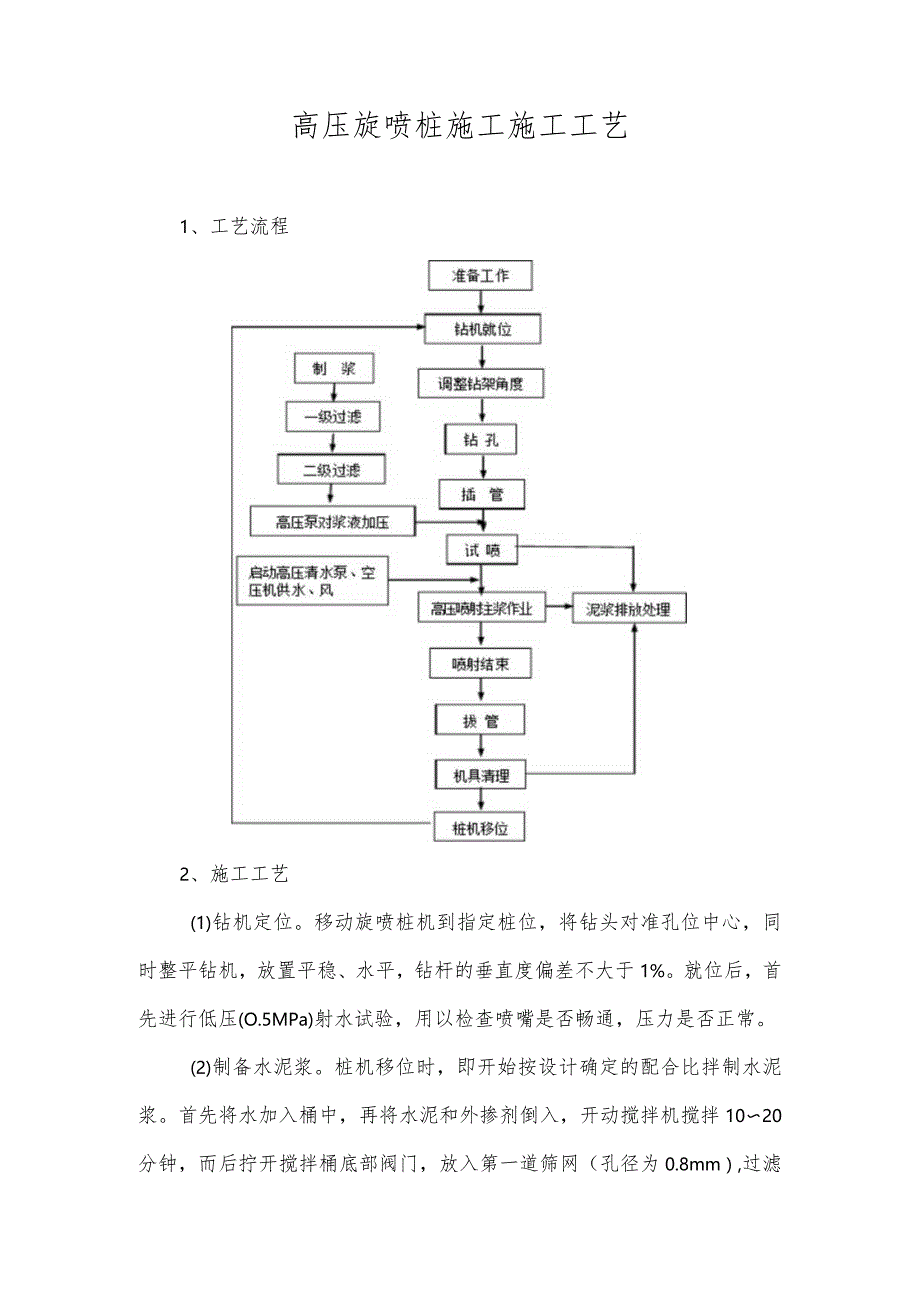

1、高压旋喷桩施工施工工艺1、工艺流程2、施工工艺(1)钻机定位。移动旋喷桩机到指定桩位,将钻头对准孔位中心,同时整平钻机,放置平稳、水平,钻杆的垂直度偏差不大于1%。就位后,首先进行低压(O.5MPa)射水试验,用以检查喷嘴是否畅通,压力是否正常。(2)制备水泥浆。桩机移位时,即开始按设计确定的配合比拌制水泥浆。首先将水加入桶中,再将水泥和外掺剂倒入,开动搅拌机搅拌1020分钟,而后拧开搅拌桶底部阀门,放入第一道筛网(孔径为0.8mm),过滤后流入浆液池,然后通过泥浆泵抽进第二道过滤网(孔径为0.8mm),第二次过滤后流入浆液桶中,待压浆时备用。(3)钻孔(三重管法)。当采用地质钻机钻孔时,钻头

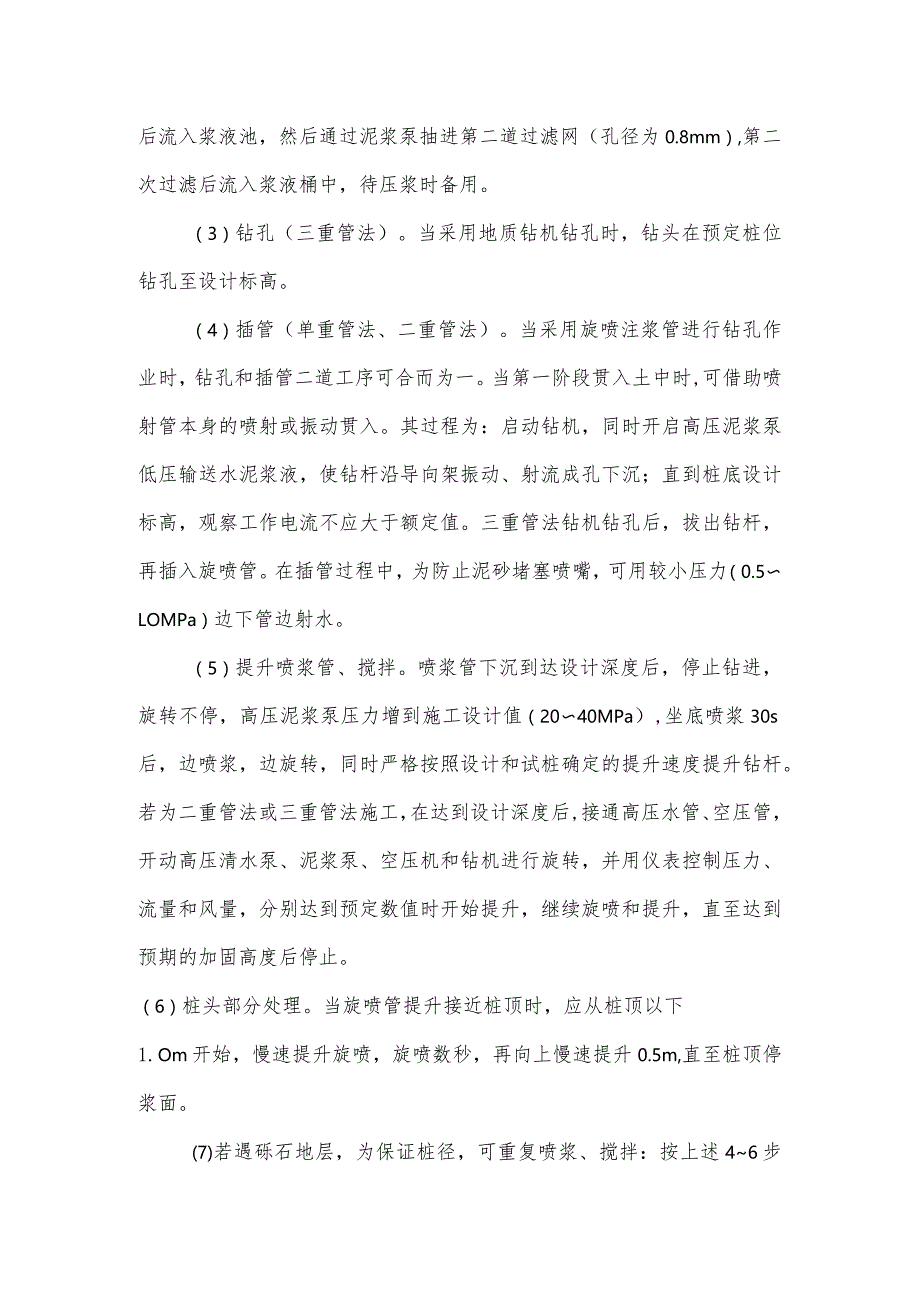

2、在预定桩位钻孔至设计标高。(4)插管(单重管法、二重管法)。当采用旋喷注浆管进行钻孔作业时,钻孔和插管二道工序可合而为一。当第一阶段贯入土中时,可借助喷射管本身的喷射或振动贯入。其过程为:启动钻机,同时开启高压泥浆泵低压输送水泥浆液,使钻杆沿导向架振动、射流成孔下沉;直到桩底设计标高,观察工作电流不应大于额定值。三重管法钻机钻孔后,拔出钻杆,再插入旋喷管。在插管过程中,为防止泥砂堵塞喷嘴,可用较小压力(0.5LOMPa)边下管边射水。(5)提升喷浆管、搅拌。喷浆管下沉到达设计深度后,停止钻进,旋转不停,高压泥浆泵压力增到施工设计值(2040MPa),坐底喷浆30s后,边喷浆,边旋转,同时严格按

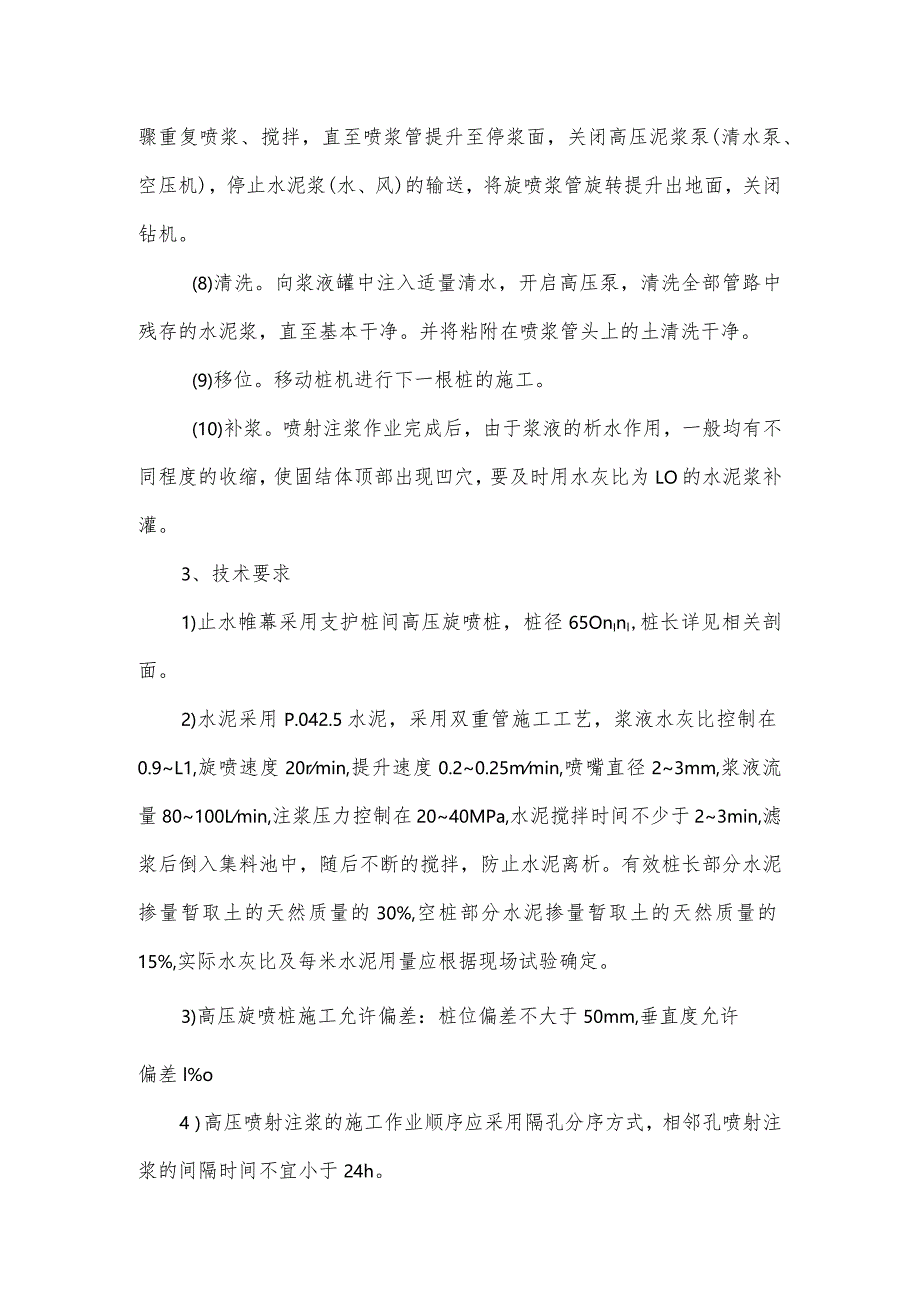

3、照设计和试桩确定的提升速度提升钻杆。若为二重管法或三重管法施工,在达到设计深度后,接通高压水管、空压管,开动高压清水泵、泥浆泵、空压机和钻机进行旋转,并用仪表控制压力、流量和风量,分别达到预定数值时开始提升,继续旋喷和提升,直至达到预期的加固高度后停止。(6)桩头部分处理。当旋喷管提升接近桩顶时,应从桩顶以下1.Om开始,慢速提升旋喷,旋喷数秒,再向上慢速提升0.5m,直至桩顶停浆面。(7)若遇砾石地层,为保证桩径,可重复喷浆、搅拌:按上述46步骤重复喷浆、搅拌,直至喷浆管提升至停浆面,关闭高压泥浆泵(清水泵、空压机),停止水泥浆(水、风)的输送,将旋喷浆管旋转提升出地面,关闭钻机。(8)清洗

4、。向浆液罐中注入适量清水,开启高压泵,清洗全部管路中残存的水泥浆,直至基本干净。并将粘附在喷浆管头上的土清洗干净。(9)移位。移动桩机进行下一根桩的施工。(10)补浆。喷射注浆作业完成后,由于浆液的析水作用,一般均有不同程度的收缩,使固结体顶部出现凹穴,要及时用水灰比为LO的水泥浆补灌。3、技术要求1)止水帷幕采用支护桩间高压旋喷桩,桩径65OnInl,桩长详见相关剖面。2)水泥采用P.042.5水泥,采用双重管施工工艺,浆液水灰比控制在0.9L1,旋喷速度20rmin,提升速度0.20.25mmin,喷嘴直径23mm,浆液流量80100Lmin,注浆压力控制在2040MPa,水泥搅拌时间不少于23min,滤浆后倒入集料池中,随后不断的搅拌,防止水泥离析。有效桩长部分水泥掺量暂取土的天然质量的30%,空桩部分水泥掺量暂取土的天然质量的15%,实际水灰比及每米水泥用量应根据现场试验确定。3)高压旋喷桩施工允许偏差:桩位偏差不大于50mm,垂直度允许偏差l%o4)高压喷射注浆的施工作业顺序应采用隔孔分序方式,相邻孔喷射注浆的间隔时间不宜小于24h。5)当因浆液渗漏而出现孔口不返浆的情况时,将注浆管停止在不翻浆处持续喷射注浆,并宜同时采用从孔口填入中粗砂,注浆液掺入速凝剂等措施,直至出现孔口翻浆。6)施工与检测应满足建筑基坑支护技术规程JGJ120-2012中第7.2节的要求。
