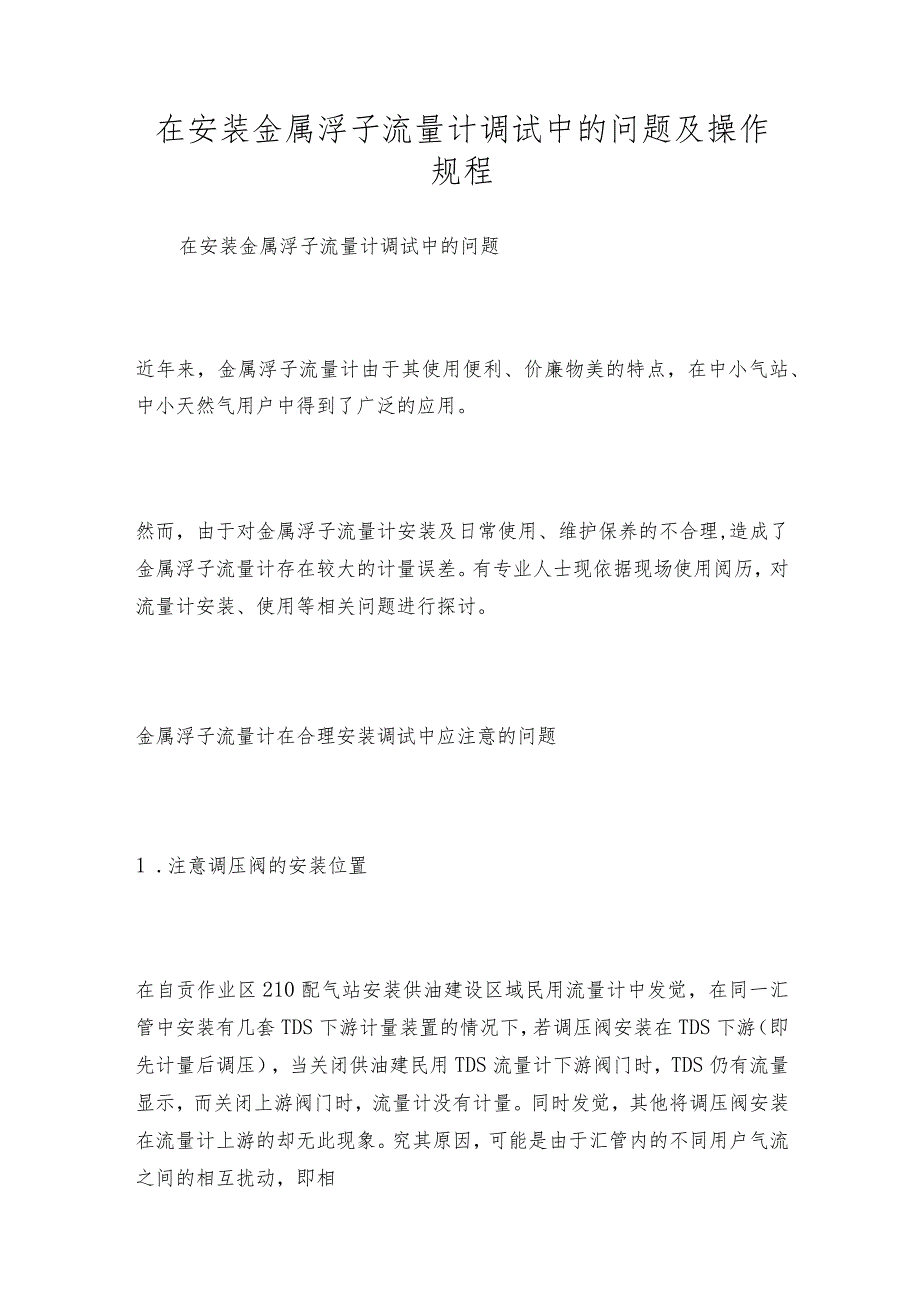

1、在安装金属浮子流量计调试中的问题及操作规程在安装金属浮子流量计调试中的问题近年来，金属浮子流量计由于其使用便利、价廉物美的特点，在中小气站、中小天然气用户中得到了广泛的应用。然而，由于对金属浮子流量计安装及日常使用、维护保养的不合理,造成了金属浮子流量计存在较大的计量误差。有专业人士现依据现场使用阅历，对流量计安装、使用等相关问题进行探讨。金属浮子流量计在合理安装调试中应注意的问题1 .注意调压阀的安装位置在自贡作业区210配气站安装供油建设区域民用流量计中发觉，在同一汇管中安装有几套TDS下游计量装置的情况下，若调压阀安装在TDS下游（即先计量后调压），当关闭供油建民用TDS流量计下游阀门时

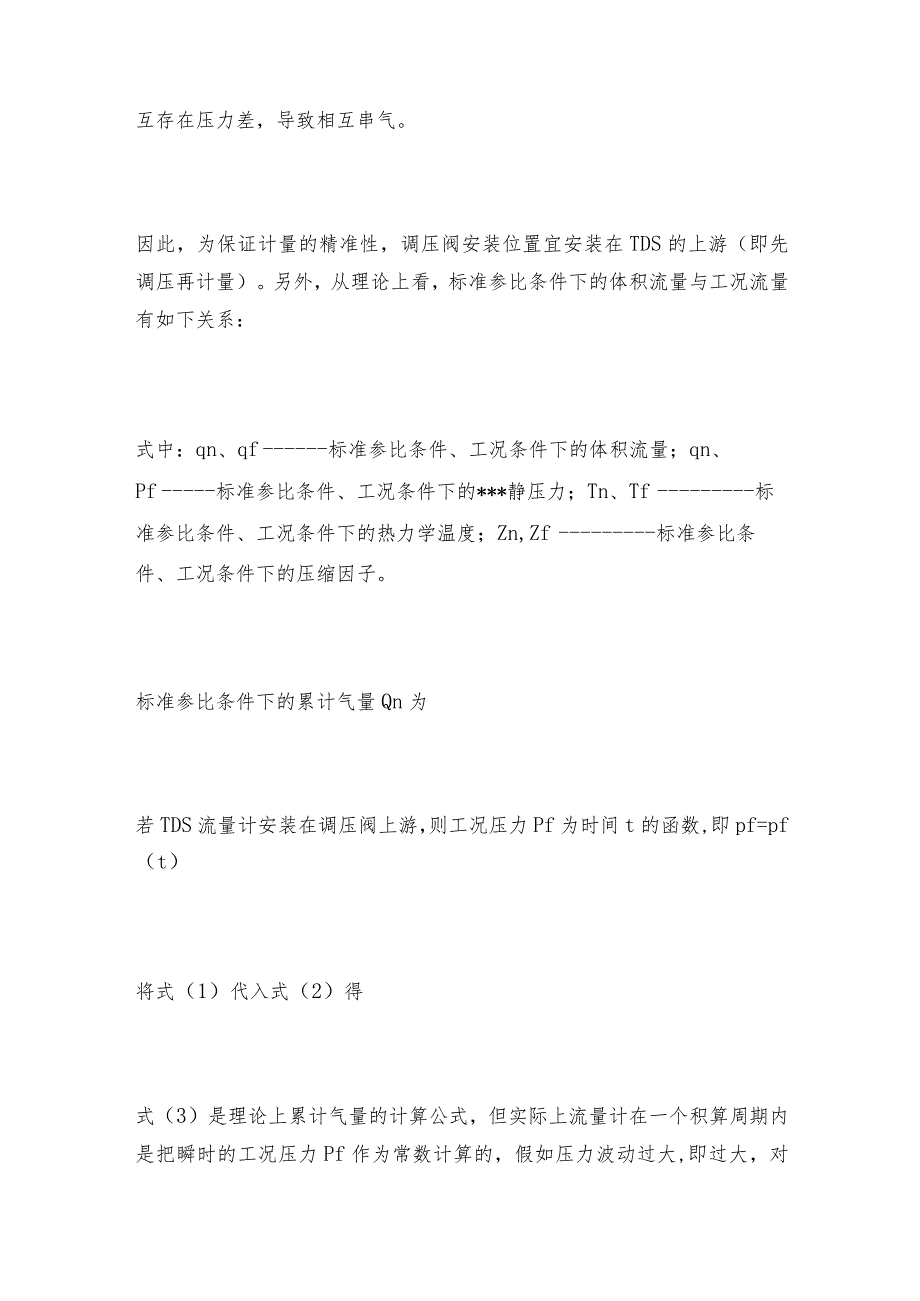

2、，TDS仍有流量显示，而关闭上游阀门时，流量计没有计量。同时发觉，其他将调压阀安装在流量计上游的却无此现象。究其原因，可能是由于汇管内的不同用户气流之间的相互扰动，即相互存在压力差，导致相互串气。因此，为保证计量的精准性，调压阀安装位置宜安装在TDS的上游（即先调压再计量）。另外，从理论上看，标准参比条件下的体积流量与工况流量有如下关系：式中：qn、qf标准参比条件、工况条件下的体积流量；qn、Pf标准参比条件、工况条件下的*静压力；Tn、Tf标准参比条件、工况条件下的热力学温度；Zn,Zf标准参比条件、工况条件下的压缩因子。标准参比条件下的累计气量Qn为若TDS流量计安装在调压阀上游，则工况

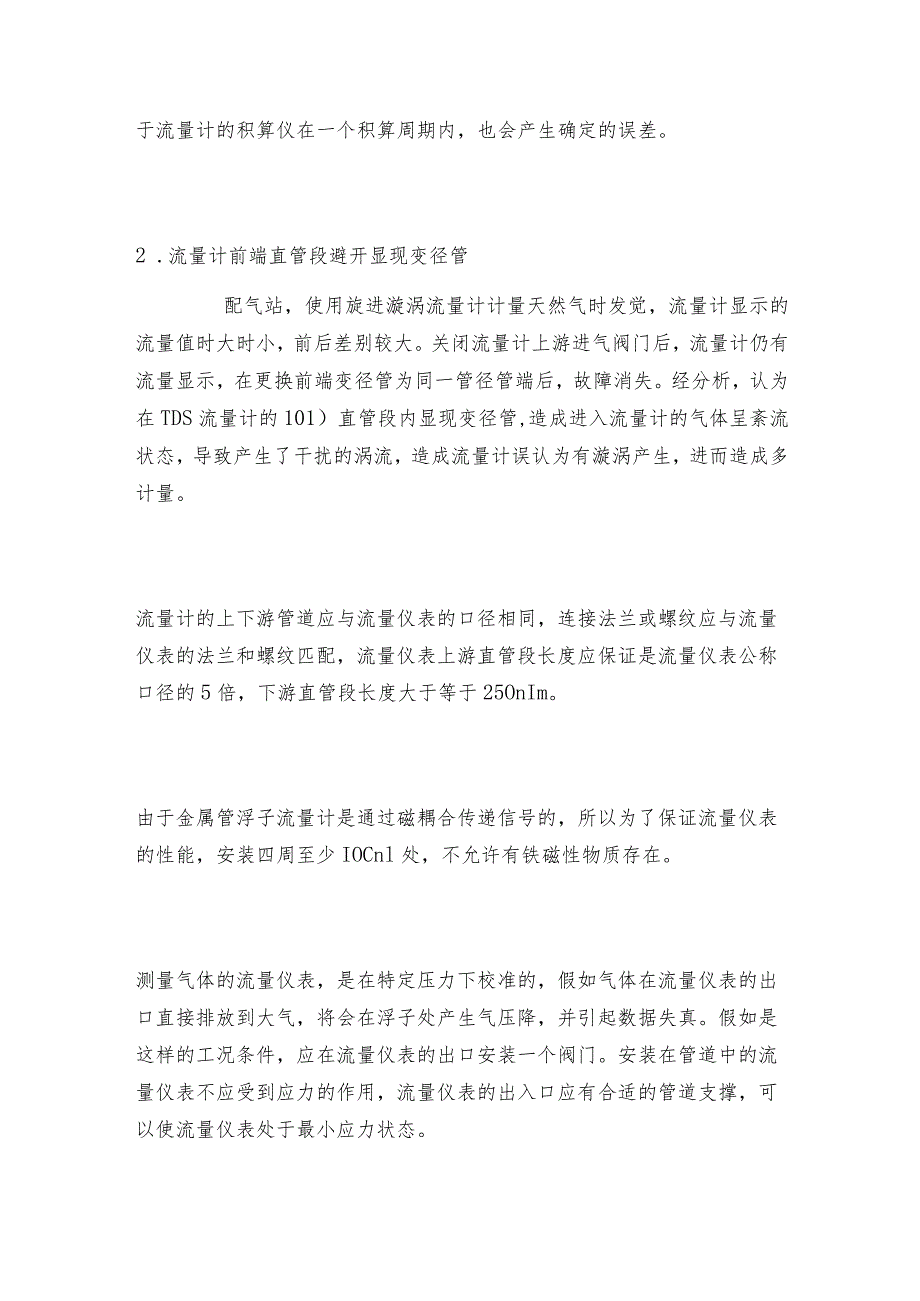

3、压力Pf为时间t的函数,即pf=pf（t）将式（1）代入式（2）得式（3）是理论上累计气量的计算公式，但实际上流量计在一个积算周期内是把瞬时的工况压力Pf作为常数计算的，假如压力波动过大,即过大，对于流量计的积算仪在一个积算周期内，也会产生确定的误差。2 .流量计前端直管段避开显现变径管配气站，使用旋进漩涡流量计计量天然气时发觉，流量计显示的流量值时大时小，前后差别较大。关闭流量计上游进气阀门后，流量计仍有流量显示，在更换前端变径管为同一管径管端后，故障消失。经分析，认为在TDS流量计的101）直管段内显现变径管,造成进入流量计的气体呈紊流状态，导致产生了干扰的涡流，造成流量计误认为有漩涡产生
4、，进而造成多计量。流量计的上下游管道应与流量仪表的口径相同，连接法兰或螺纹应与流量仪表的法兰和螺纹匹配，流量仪表上游直管段长度应保证是流量仪表公称口径的5倍，下游直管段长度大于等于25OnIm。由于金属管浮子流量计是通过磁耦合传递信号的，所以为了保证流量仪表的性能，安装四周至少IOCnl处，不允许有铁磁性物质存在。测量气体的流量仪表，是在特定压力下校准的，假如气体在流量仪表的出口直接排放到大气，将会在浮子处产生气压降，并引起数据失真。假如是这样的工况条件，应在流量仪表的出口安装一个阀门。安装在管道中的流量仪表不应受到应力的作用，流量仪表的出入口应有合适的管道支撑，可以使流量仪表处于最小应力状态。
