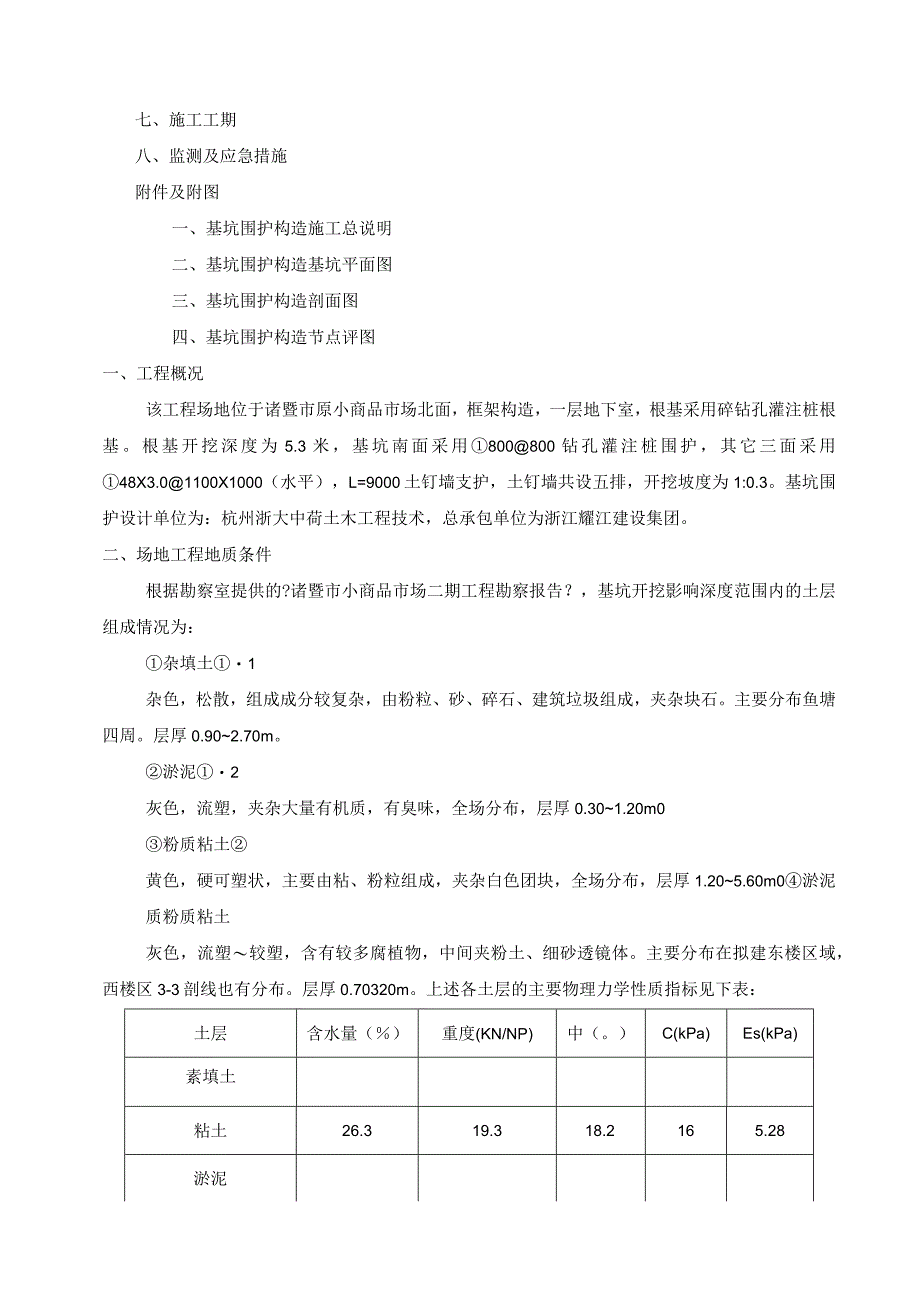

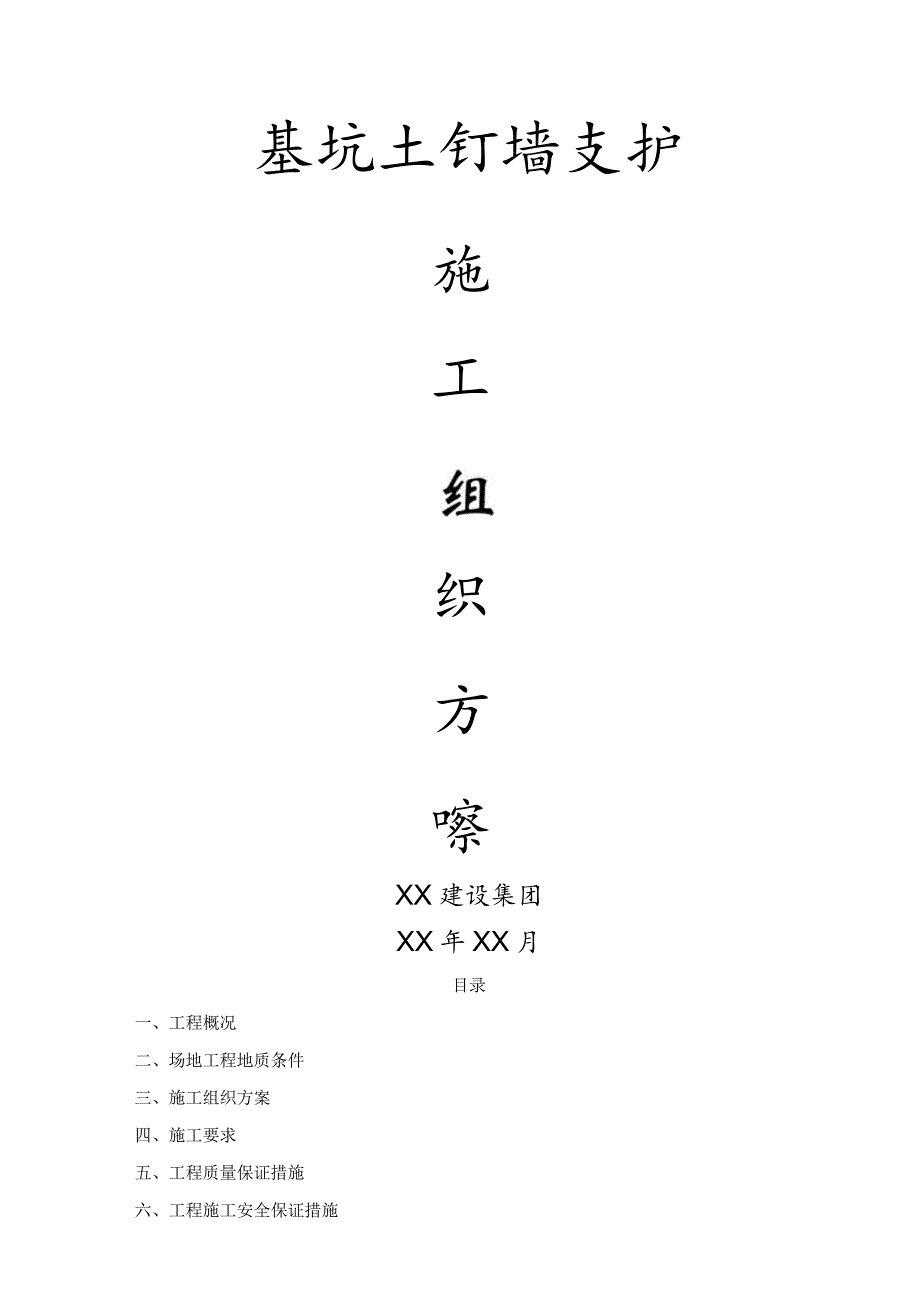

1、基坑土钉墙支护施工织方嚓XX建设集团XX年XX月目录一、工程概况二、场地工程地质条件三、施工组织方案四、施工要求五、工程质量保证措施六、工程施工安全保证措施七、施工工期八、监测及应急措施附件及附图一、基坑围护构造施工总说明二、基坑围护构造基坑平面图三、基坑围护构造剖面图四、基坑围护构造节点评图一、工程概况该工程场地位于诸暨市原小商品市场北面，框架构造，一层地下室，根基采用碎钻孔灌注桩根基。根基开挖深度为5.3米，基坑南面采用800800钻孔灌注桩围护，其它三面采用48X3.01100X1000（水平），L=9000土钉墙支护，土钉墙共设五排，开挖坡度为1:0.3。基坑围护设计单位为：杭州浙大中
2、荷土木工程技术，总承包单位为浙江耀江建设集团。二、场地工程地质条件根据勘察室提供的?诸暨市小商品市场二期工程勘察报告？，基坑开挖影响深度范围内的土层组成情况为：杂填土1杂色，松散，组成成分较复杂，由粉粒、砂、碎石、建筑垃圾组成，夹杂块石。主要分布鱼塘四周。层厚0.902.70m。淤泥2灰色，流塑，夹杂大量有机质，有臭味，全场分布，层厚0.301.20m0粉质粘土黄色，硬可塑状，主要由粘、粉粒组成，夹杂白色团块，全场分布，层厚1.205.60m0淤泥质粉质粘土灰色，流塑较塑，含有较多腐植物，中间夹粉土、细砂透镜体。主要分布在拟建东楼区域，西楼区3-3剖线也有分布。层厚0.70320m。上述各土层

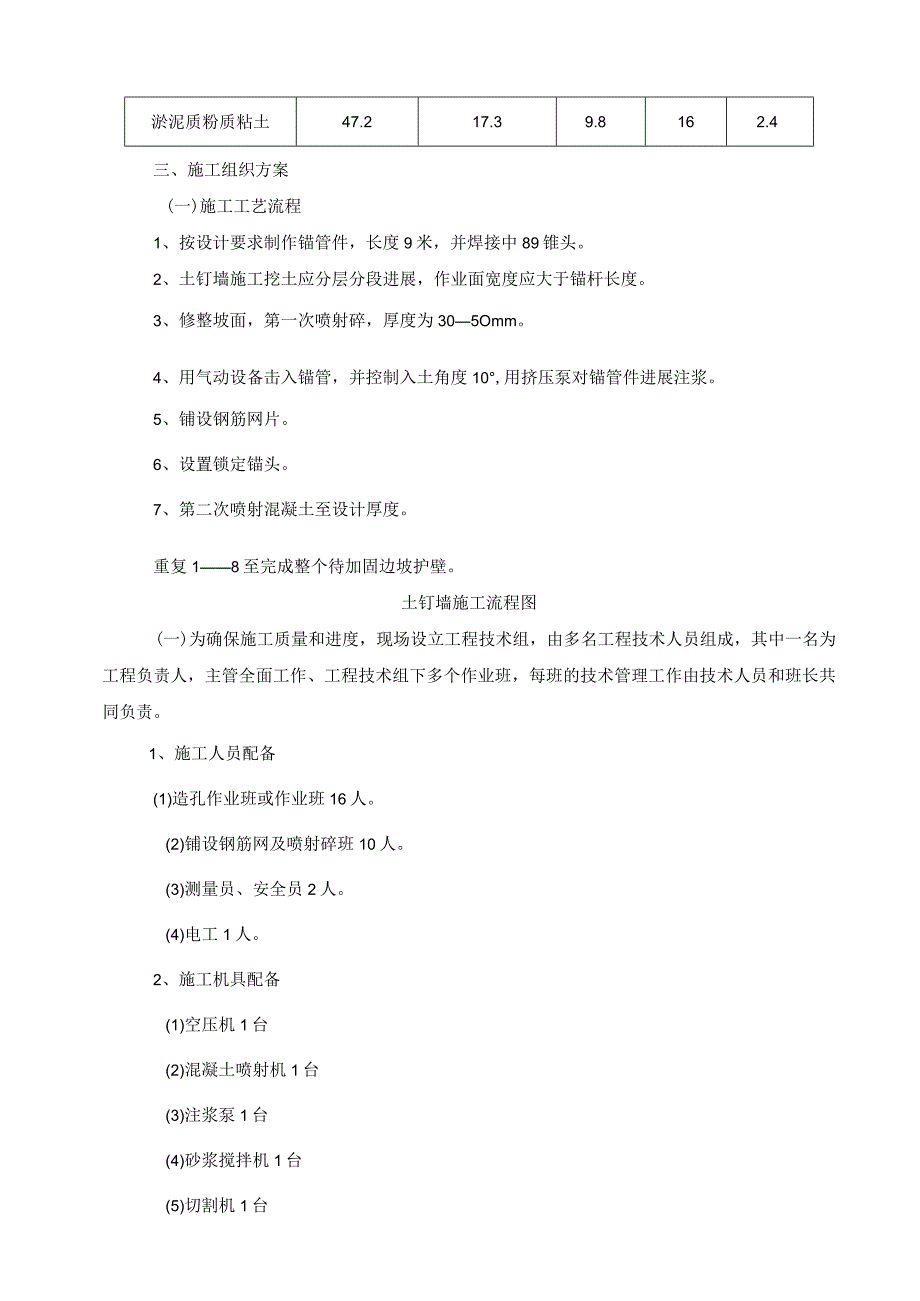

3、的主要物理力学性质指标见下表：土层含水量（）重度(KN/NP)中（。）C(kPa)Es(kPa)素填土粘土26.319.318.2165.28淤泥淤泥质粉质粘土47.217.39.8162.4三、施工组织方案(一)施工工艺流程1、按设计要求制作锚管件，长度9米，并焊接中89锥头。2、土钉墙施工挖土应分层分段进展，作业面宽度应大于锚杆长度。3、修整坡面，第一次喷射碎，厚度为305Omm。4、用气动设备击入锚管，并控制入土角度10,用挤压泵对锚管件进展注浆。5、铺设钢筋网片。6、设置锁定锚头。7、第二次喷射混凝土至设计厚度。重复18至完成整个待加固边坡护壁。土钉墙施工流程图(一)为确保施工质量和进
4、度，现场设立工程技术组，由多名工程技术人员组成，其中一名为工程负责人，主管全面工作、工程技术组下多个作业班，每班的技术管理工作由技术人员和班长共同负责。1、施工人员配备(1)造孔作业班或作业班16人。(2)铺设钢筋网及喷射碎班10人。(3)测量员、安全员2人。(4)电工1人。2、施工机具配备(1)空压机1台(2)混凝土喷射机1台(3)注浆泵1台(4)砂浆搅拌机1台(5)切割机1台(6)电焊机1台(7)高压水管20Om(8)电缆(动力)10Om(9)配电箱2只(10)27型凿岩机2台四、施工要求1、在遇到障碍物时土钉可作角度及位置适当调整，假设土钉无法击入可采用洛阳生产成孔安置锚杆并注浆。锚管每
5、米设8注浆眼2个，并采用角钢倒角保护注浆眼。2、土钉在基坑壁上呈梅花形布置，锚管采用中48X3焊接收，长度9米，钢筋网用8200X200双向排列，各施工段之间必须焊接。3、喷射碎采用干喷法，强度为C20,厚度为100mm,配合比为水泥:沙:石子=1:1.5:2,水量控制在最小回弹率为宜。4、土钉注浆材料采用水泥浆，水灰比为0.5,水泥浆应搅拌均匀，随拌随用。土钉及注浆锚管的注浆压为第一道为0.3MPa终了不低于0.5Mpa,并在稳压下持续压浆1分钟以上，确保注浆充盈。5、根据?锚杆喷凝土支护技术标准?GBJ86-85第8.1.2条：每喷射50-100立方米混合料或小于50立方米混合料的独立工程
6、，不得少于一组，每组试块不得少于3个，材料或配合比度更时，应另作一组，本工程试块为三组。五、工程施工质量保证措施：1、施工用材料必须符合设计要求，钢筋、锚管、水泥、砂等有质保单及报告。2、土钉锚管的定位应符合设计要求，土钉保护层厚度不小于30mm,孔位误差不大于100mm,其垂直方向用水准仪测量，横向距离用卷尺丈量，如遇特殊情况，由现场负责人审定。3、保证土钉或锚管水平角度在10,锚杆角度由三角形支架来控制。4、锚管注浆采用挤压泵注浆，每根锚杆的注浆压力和注浆量应及时记录。5、配制浆液应符合设计要求，严格按配比正确配制。6、在喷碎前调整喷浆气压，喷碎气压根据喷碎的距离进展调整。7、喷射碎配合比
7、按设计要求，和易性、坍落度(5-8Cm)、用水量应保证碎到达级配要求，控制最小回弹率为准。在喷射碎施工中可根据坑壁土层含水量及土方开挖速度，适当添加25%的速凝剂。8、挖土方与我方应密切配合，分层分段开挖，每段不得大于20米，每次开挖深度低于同层土钉0.5m,待混凝土强度到达80%前方可进展下层开挖，严禁超挖或在上一层未加固完毕就开挖下一层。9、严格控制基坑周边地面荷载，基坑周围堆载不得超过IOKpao对基坑周边的地上建筑、地下工程及道路工程等应进展监测，采取预防保护措施。10、了解本地区类似场地已发生过的经历、教训，做好事故防范。11、施工期间随时密切注意气修、降雨、地震、降温等预报，以便做
8、好相应防灾措施。12、在施工中如局部地水补给丰富，可在坑壁设置排水孔引进不宜强堵。13、严格按照设计说明施工。六、工程施工安全保证措施：1、进入现场戴好安全帽，扣好帽扣。2、所有电器设备有可靠保护设施，并不得带病工作。3、特殊操作人员持证上岗。4、施工期间特别是机器操作人员不无故离岗。5、必须按国家公布的操作规程、规定进展操作施工。七、施工工期：土钉施工与土方开挖穿插进展，一般在土方按要求开挖后的2天内完成，按顺畅施工工期为30天左右，因雨或其他不可抗拒因素造成是工期相应顺延。八、监测及应急措施：1、围护构造在土体开挖时应进展深层土体水平位移，地下水位及位移监测，本工程设计单位在主楼周边布设测
9、斜管6根，沉降观测点5个，支撑上水平位移预警值为2cm,土钉墙后土体水平位移预警值为5cm,南侧相邻居民沉降预警值为1cm。2、假设土体出现位移较大时，应用超前锚杆或加长，锚杆加密土钉进展补救。如为整体滑移时，可在基底施工前增加锚杆提高土体稳定性。或四周卸土l-2cm厚，宽5m,假设基坑内水位较高，应增加深井来降水。3、严格按要求分层开挖土方。4、基坑开挖过程中应及时排除基坑底部积水，并在坑底开挖排水沟。5、现场应备应急材料1草包、木桩等），万出现险情等，作临时应急之用，做到人员、物资、设备三到位。6、假设在开挖时，发现土体特殊薄弱，应先行加固土体，再继续施工，具体可用本桩成注浆加固土体。X基
10、坑土钉墙费用预算单说明：因浙江省尚无土钉墙施工定额，本预算将参照深圳定额作适合浙江地区的调整。序号工作内容数量单价（元）小计（元）备注直接费66249214.8X3.0焊接收25.59(T)2800708122锚管制作、联接7650(M)10765003锚管锥头制作及材料840（个）18151204锚固制作及材料840(个)20168005挂网及材料1100(M2)26286006通长钢筋安置及材料1100(M2)16176007凿岩机成孔及注浆7650(M)40.63105908注浆材料7650(M)5382509喷射碎护坡1100(M2)30.23322010喷射碎材料110(M3)50055000二管理费15%66249299373三合计761865
