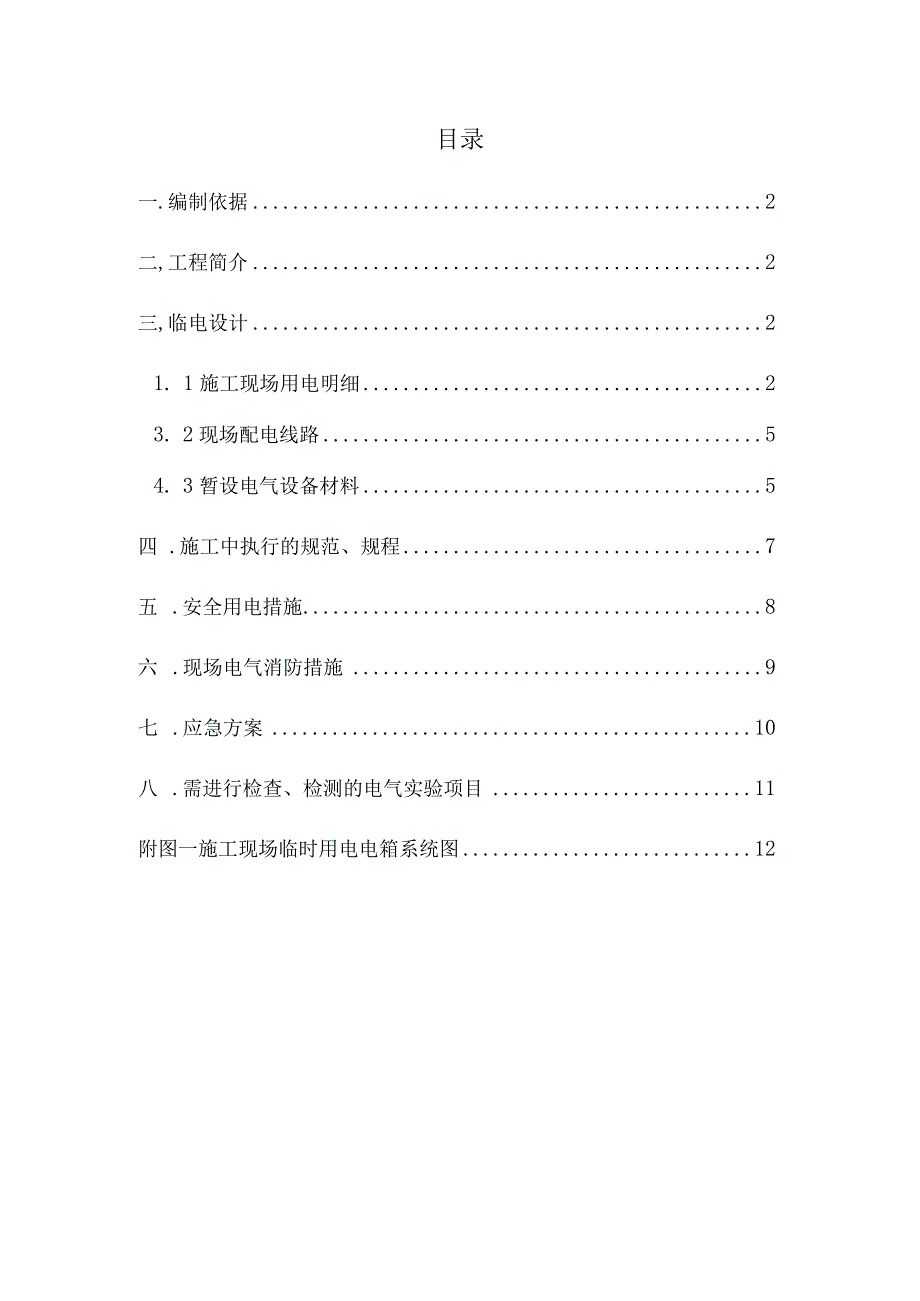

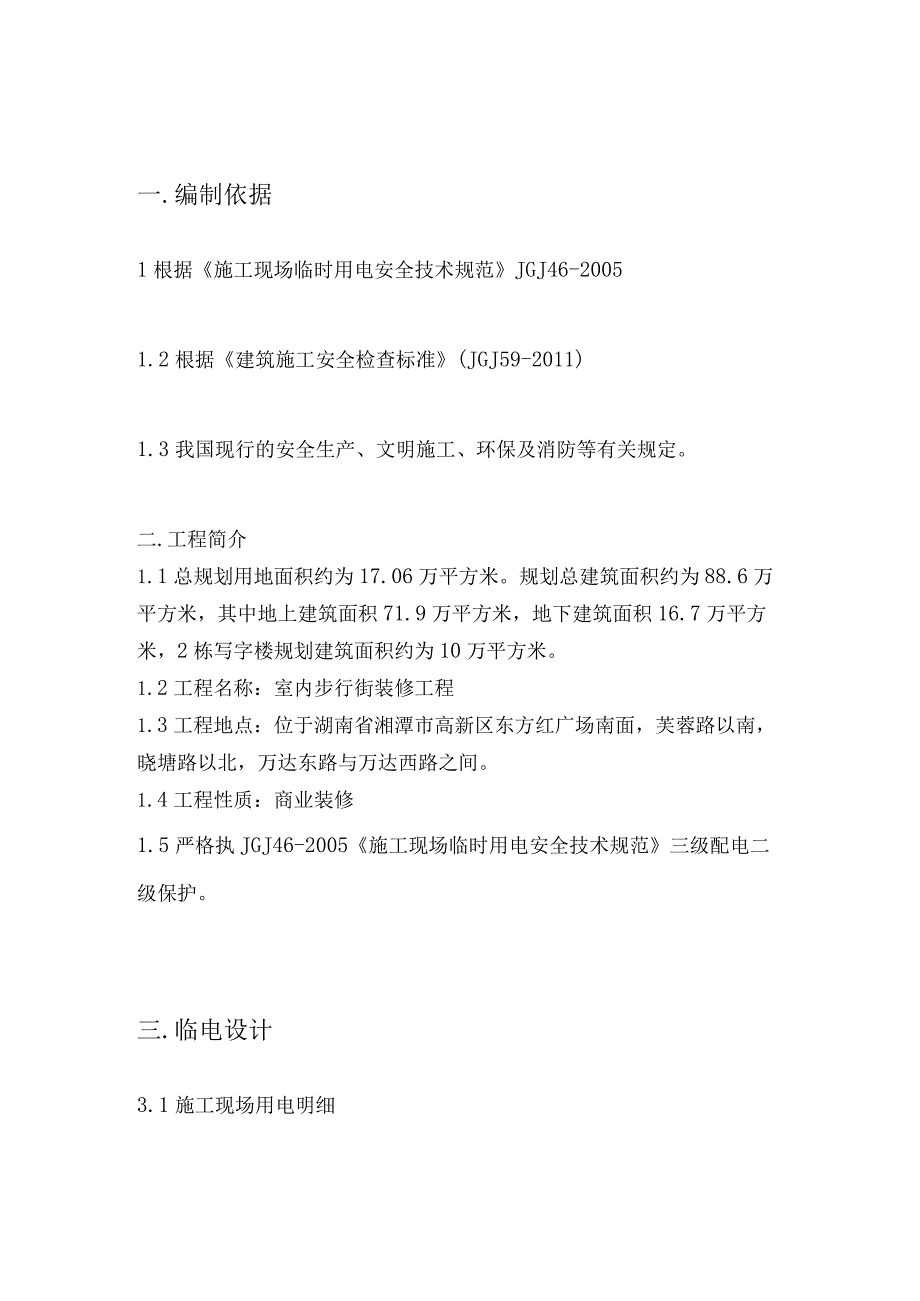

1、目录一.编制依据2二,工程简介2三,临电设计21. 1施工现场用电明细23. 2现场配电线路54. 3暂设电气设备材料5四 .施工中执行的规范、规程7五 .安全用电措施8六 .现场电气消防措施9七 .应急方案10八 .需进行检查、检测的电气实验项目11附图一施工现场临时用电电箱系统图12一.编制依据1根据施工现场临时用电安全技术规范JGJ46-20051.2根据建筑施工安全检查标准(JGJ59-2011)1.3我国现行的安全生产、文明施工、环保及消防等有关规定。二.工程简介1.1总规划用地面积约为17.06万平方米。规划总建筑面积约为88.6万平方米，其中地上建筑面积71.9万平方米，地下建筑

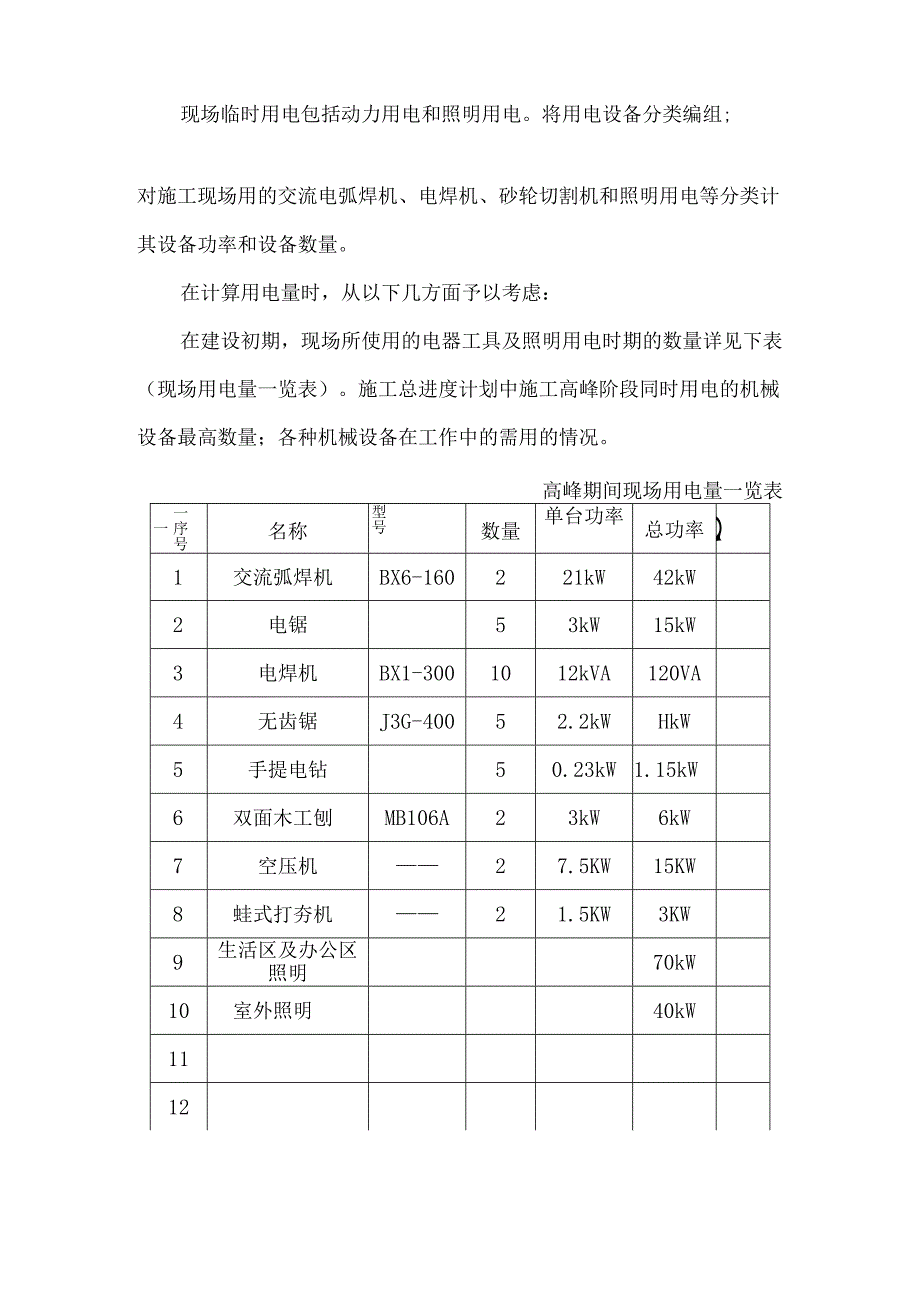

2、面积16.7万平方米，2栋写字楼规划建筑面积约为10万平方米。1.2工程名称：室内步行街装修工程1.3工程地点：位于湖南省湘潭市高新区东方红广场南面，芙蓉路以南，晓塘路以北，万达东路与万达西路之间。1.4工程性质：商业装修1.5严格执JGJ46-2005施工现场临时用电安全技术规范三级配电二级保护。三.临电设计3.1施工现场用电明细现场临时用电包括动力用电和照明用电。将用电设备分类编组;对施工现场用的交流电弧焊机、电焊机、砂轮切割机和照明用电等分类计其设备功率和设备数量。在计算用电量时，从以下几方面予以考虑：在建设初期，现场所使用的电器工具及照明用电时期的数量详见下表（现场用电量一览表）。施工
3、总进度计划中施工高峰阶段同时用电的机械设备最高数量；各种机械设备在工作中的需用的情况。高峰期间现场用电量一览表一序号一名称型号数量单台功率总功率s1交流弧焊机BX6-160221kW42kW2电锯53kW15kW3电焊机BX1-3001012kVA120VA4无齿锯J3G-40052.2kWHkW5手提电钻50.23kW1.15kW6双面木工刨MB106A23kW6kW7空压机27.5KW15KW8蛙式打夯机21.5KW3KW9生活区及办公区照明70kW10室外照明40kW111213注：其中电焊机计量单位为kVA(计算时不再除以COS6)施工总用电量以施工用电高峰期的用电量为依据，本工程用电
4、量高峰时间为土建结构施工期间，现场总用电量包括各种动力机械用电和室内外照明用电。总电量计算公式：S=I.05(K1P1C0S+K2P2C0S+K3S1+K4P3/COS)其中：S一用电总负荷(kVA)；XPi中小型机械设备额定功率(kW)；2P2一电焊机额定功率(kVA)；2S一室外照明(kW)；2P3一办公区照明及用电(kW)；中小型机械需要系数，取0.5；及一电焊机需要系数，取0.35；(一室外照明需要系数，取0.8；凡一办公区照明及用电需要系数，取0.8；COS一用电设备的功率因数，取0.85。由现场用电量一览表可得：Pl=540(kW)；P2=357.6(kW)；Sl=600(kVA)
5、；P3=80(kW)；P4=130(kW)用电总量(kVA)=1.05(K1P1C0S+K2P2C0S+K3S1+KjP3/COS+K5P4/COS)=1.05(0.5540/0.850.5X357.6/0.85+0.35X600+0.8X80/0.85+0.8X130)=1.05X921=967(kVA)用电总量为967KVA。3.2 现场配电线路施工用电考虑“临时”性和“流动”性的特点，并且为了最大限度的回收电缆，同时为了躲开市政施工区域，采用靠主体结构直埋或明敷设的方法。配电网采用放射式和树干式结合，三级配电箱的设置兼顾接近负荷中心和电源进线以及不影响施工作业等因素。配电箱接近用电设备，
6、且便于操作和管理。干线和分干线根据现场实际情况及考虑经济性因素便于以后回收采用电缆明敷设及局部过路埋地敷设。3.3 暂设电气设备材料3.4 3.1动力配电箱选型动力配电箱根据现场用电量需求，设置2个配电总箱、4台三级配电箱及10台二级配电箱。3. 3.2动力电缆选型由于本工程各回路电源不确定因素过多，难以计算具体工作电流。所以，按照进线闸额定工作电流配线。a.线路装修阶段的电缆沿用结构期间能继续使用的电缆及三级箱。由配电总箱至三级配电箱选用YJV2-3185295型号的低压电缆，敷设方式为明敷设或直埋。由三级配电箱至二级配电箱选用YJV-350+2X20或YJV-3X35+2X16型号的低压电
7、缆,敷设方式为明敷。b.配电线路敷设及配电箱D采用TN-S接零保护，在供电电源处将N线与PE线严格分开（从配电总箱的零线、工作接地线、第一级漏电保护器的电源侧的零线处引出保护零线），电气设备的金属外壳与专用保护零线可靠连接。PE线用黄绿双色线，严禁用黄绿双色线做相线，且PE线不许断线。2）变压器中性点接地采用人工接地体，接地线采用40*4镀锌扁钢且焊接牢固可靠，接地电阻符合要求。3）配电系统设置室内总配电箱和室外分配电箱实行分级配电。总配电箱与分配电箱的额定动作电流及动作时间应逐级递减，其额定漏电电流分别应不大于100mA、50mA、30mA,额定动作时间应小于0.ISo配电箱、开关箱内的电器
8、必须完好可靠，严禁使用破损、不合格的电器。配电箱的电器应具备电源隔离，正常接通与分断电路,以及断路、过载漏电的保护功能。隔离开关应设置与电源进线端，采用分断时具有可见分断点，并能同时断开电源所有极的隔离电器。动力配电箱与照明配电箱分别设置，若同一箱内动力和照明线路同设则分路设置，且照明线路接在动力联的上侧。开关箱内一机一闸，严禁一个开关箱直接控制两台或两台以上用电回路。4）在供电系统的末端采用双面手提配电箱（380/220V）供给基础施工、结构楼层施工、以及振捣器和碘铝灯照明使用。使用手提配电箱跟着结构楼层向上走，再引出220V手提配电箱，供装修阶段照明和电动工具使用。5）地下室施工，采用低压
9、变压器（输入220V,输出36V）供给地下室照明使用。C.漏电保护器的选择1）漏电保护器的选择应符合规范要求。最末端额定漏电电流应不大于30mA,额定动作时间应小于0.1S。系统各级开关动作必须可靠灵活。2）使用于潮湿场所的漏电保护器采用仿溅型产品，其额定漏电动作电流不大于15mA,额定漏电动作时间不大于0.IS03）根据使用场所选用有自动重合闸功能漏电保护器和自保式漏电保护器。保证人员安全和设备正常运行。四.施工中执行的规范、规程4.1施工现场临时用电安全技术规范JGJ46-20054. 2建设工程施工现场供用电安全规范GB50194-20144.3建筑施工安全检查标准(JGJ59-2011
10、)有关规定编制。4.4手持式电动工具的管理、使用、检查和维修安全技术规程五.安全用电措施5.1电气专业人员须持证上岗。5. 2电焊专业人员须持证上岗。5. 3施工现场临时用电须建立安全技术档案，包括：5. 3.1临时用电施工组织设计。5. 3.2技术交底。5. 3.3临时用电工程检查验收记录。5. 3.4接地电阻测试记录。5. 3.5绝缘遥测记录。5. 3.6日常维修工作记录。5. 4停电检修、接临时线应悬挂标示牌和设临时遮拦。高压设备、配电间、配电箱应有醒目的警告牌。5. 5所有配电箱均应标明名称、用途、并作出分路标记。配置锁具，专人负责。5. 6暂电线路、配电箱须定期维护、检测、检修。建立
11、工程巡检制度。5. 7配电箱周围应有二人同时工作的空间，不能堆放任何妨碍操作维修的物品，不得有灌木、杂草。5. 8塔式起重机和需要设置避雷装置的井字架,除应做好保护接零外,还必须做好重复接地。59每台电动手持工具的开关箱，除装设过负荷、短路、漏电保护外,还必须装设隔离开关。手持电动工具必须使用软电缆连接。5. 10对于首次使用的新电气设备，拆装或检修后的设备在启用前，必须经过绝缘检测，符合要求后，方可投入使用。5. 11架空线路距离建筑物、地面以及和施工机械之间，应有一个安全距离和安全高度。5. 12手提的照明行灯、地下和潮湿场所施工的照明灯具，必须使用36V以下的安全电压。5. 13严禁非电
12、工人员拆装电气设备，严禁乱拉乱接电源。六.现场电气消防措施6. 1设立专职电气消防负责人，建立相应制度措施。7. 2配电箱及大型机械设备附近设消防箱，并配有电气火灾专用灭火器。6.3用电设备周围2m内禁止堆放易燃易爆品及其他材料。6.4安装电气设备，进行电、气焊作业，必须由合格的电工、焊工专业技术人员操作，持证上岗。6.5杜绝线路超负荷使用。使用的线缆有合格的证件，符合规范要求。1.6 操作人员认真执行规范，正确连接导线，接线柱压实，多股导线用端子、线鼻子连接。1.7 不得擅自调整闸具的过流保护、整定值，合理选择保险丝，防止短路和过流引起火灾。6. 8施工现场严禁使用电炉子等电热器具。6. 9
