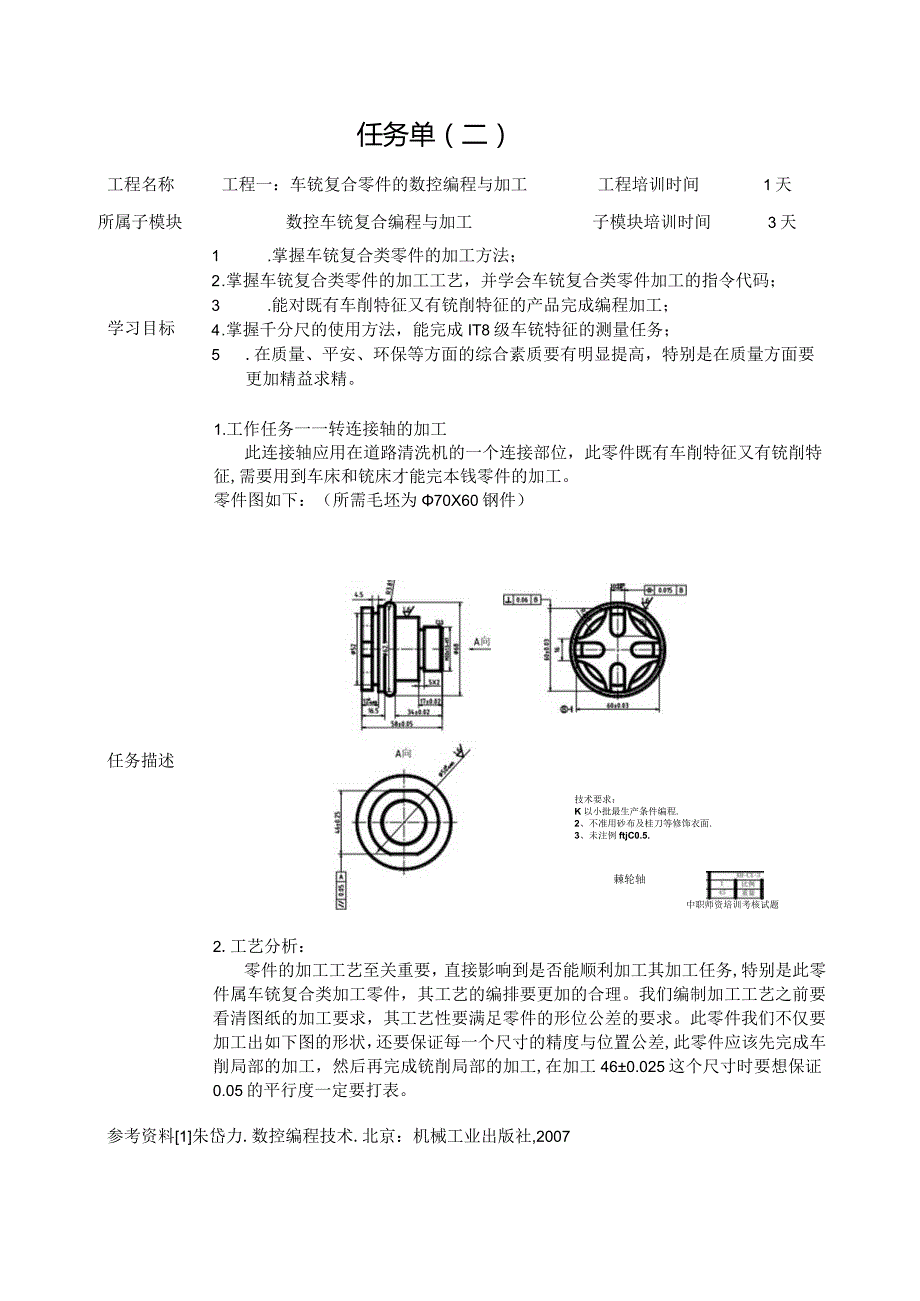

1、任务单（二）工程名称工程一：车铳复合零件的数控编程与加工工程培训时间1天所属子模块数控车铳复合编程与加工子模块培训时间3天学习目标1 .掌握车铳复合类零件的加工方法；2 .掌握车铳复合类零件的加工工艺，并学会车铳复合类零件加工的指令代码；3 .能对既有车削特征又有铳削特征的产品完成编程加工；4 .掌握千分尺的使用方法，能完成IT8级车铳特征的测量任务；5 .在质量、平安、环保等方面的综合素质要有明显提高，特别是在质量方面要更加精益求精。1.工作任务一一转连接轴的加工此连接轴应用在道路清洗机的一个连接部位，此零件既有车削特征又有铳削特征,需要用到车床和铳床才能完本钱零件的加工。零件图如下：（所需
2、毛坯为70X60钢件）任务描述技术要求：K以小批最生产条件编程.2、不准用砂布及桂刀等修饰衣面.3、未注例ftjC0.5.棘轮轴中职师资培训考核试题2.工艺分析：零件的加工工艺至关重要，直接影响到是否能顺利加工其加工任务,特别是此零件属车铳复合类加工零件，其工艺的编排要更加的合理。我们编制加工工艺之前要看清图纸的加工要求，其工艺性要满足零件的形位公差的要求。此零件我们不仅要加工出如下图的形状，还要保证每一个尺寸的精度与位置公差,此零件应该先完成车削局部的加工，然后再完成铳削局部的加工,在加工460.025这个尺寸时要想保证0.05的平行度一定要打表。参考资料1朱岱力.数控编程技术.北京：机械工
3、业出版社,2007学员要求学员按照机加工平安文明生产标准手册完成如上图所零件的加工，并制定加工工艺，填写材料工具清单、工艺卡、程序单和检查单。资讯单工程名称工程一：车铳复合零件的数控编程与加工工程培训时间1天所属子模块数控车铳复合编程与加工子模块培训时间3天资讯方式查阅书籍、学习手册、上网搜索等资讯问题1.车铳复合类零件的加工与单车单铳类零件的加工在其加工工艺与加工方法以及刀量具的使用方面有什么应该注意的地方？材料工具清单工程名称工程一：车铳复合零件的数控编程与加工工程培训时间1天所属子模块数控车铳复合编程与加工子模块培训时间3天工程序号名称用途单位数量规格备注所有设备和刀具毛坯材料所有工、量
4、具组次学员姓名教师签字工艺卡零件名称零件图号第页备注材料毛坯种类及尺寸共页工序工序名称工序内容设备工艺装备名称及规格切削用量选择工时夹具刀具量具主轴转速/(rmin)进给速度/(mmmin)背吃刀量/(mm)编制审核批准日期年月日程序单序号程序备注检查单工程名称工程一：车铳复合零件的数控编程与加工工程培训时间1天所属子模块数控车铳复合编程与加工子模块培训时间3天序号检查工程检查内容学员自检教师检查1加工工艺文件工艺合理，加工参数合理102外圆62.1103成形面R3.81104槽及螺纹5X2105M32X1.5106长度600.03107580.05108形位公差垂直度0.06109平行度0.051010外表粗糙度Ra1.610检查评价过程评价（学员.教师评语：填写）：评分日期学员签字教师签字17钝。234*0.02Szo ”99技术要求：1、以小批量生产条件编程。2、不准用砂布及锂刀等修饰表面。3、未注倒角CO.5。棘轮轴设计I制图I日助I制定工时I共1页I国弓IKH-Cb3数量I1I比例11丁一I:I币：I一中职师资培训考核试题-U-A-SoO
