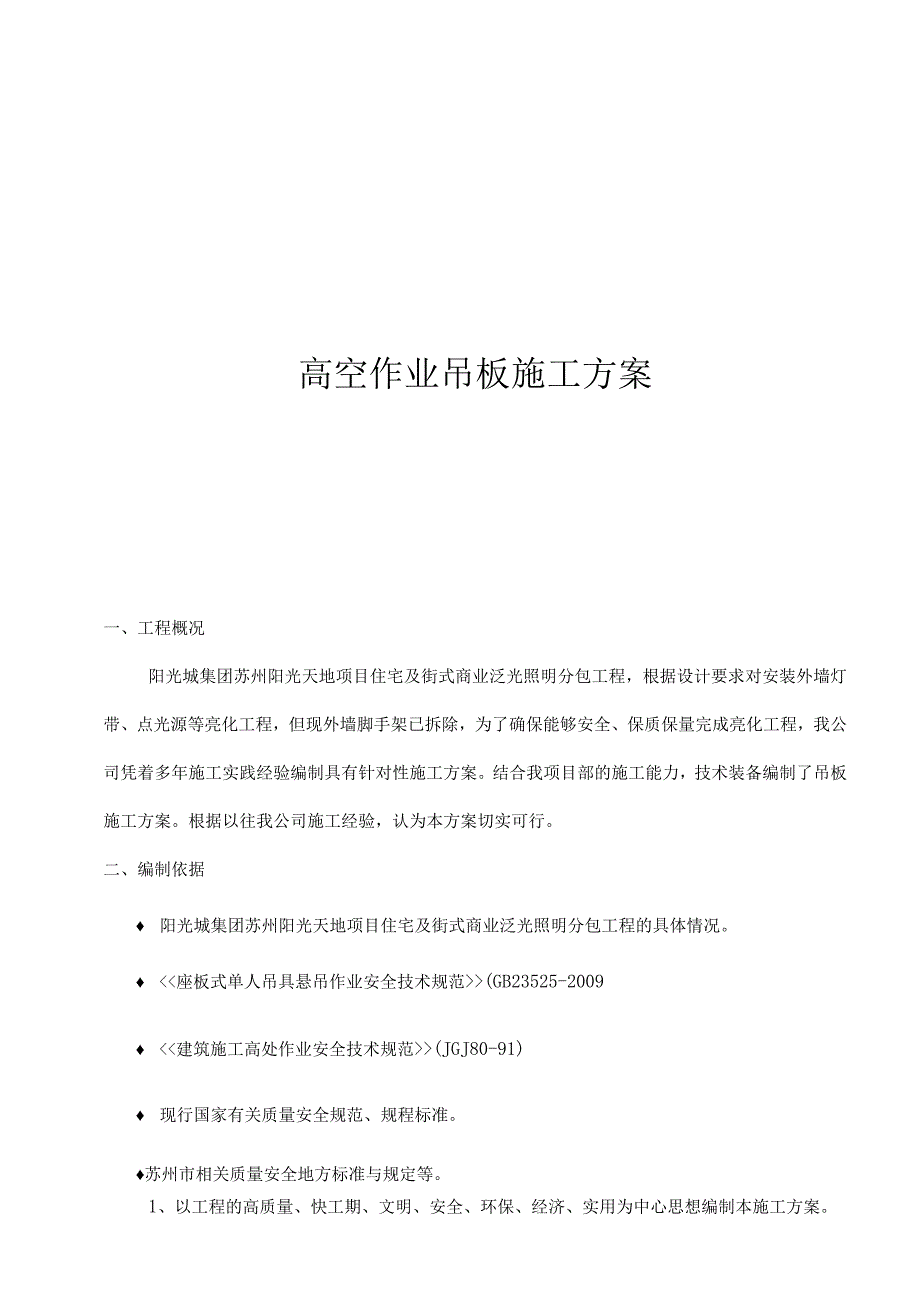

1、高空作业吊板施工方案一、工程概况阳光城集团苏州阳光天地项目住宅及街式商业泛光照明分包工程，根据设计要求对安装外墙灯带、点光源等亮化工程，但现外墙脚手架已拆除，为了确保能够安全、保质保量完成亮化工程，我公司凭着多年施工实践经验编制具有针对性施工方案。结合我项目部的施工能力，技术装备编制了吊板施工方案。根据以往我公司施工经验，认为本方案切实可行。二、编制依据 阳光城集团苏州阳光天地项目住宅及街式商业泛光照明分包工程的具体情况。 (GB23525-2009 (JGJ80-91) 现行国家有关质量安全规范、规程标准。苏州市相关质量安全地方标准与规定等。1、以工程的高质量、快工期、文明、安全、环保、经济

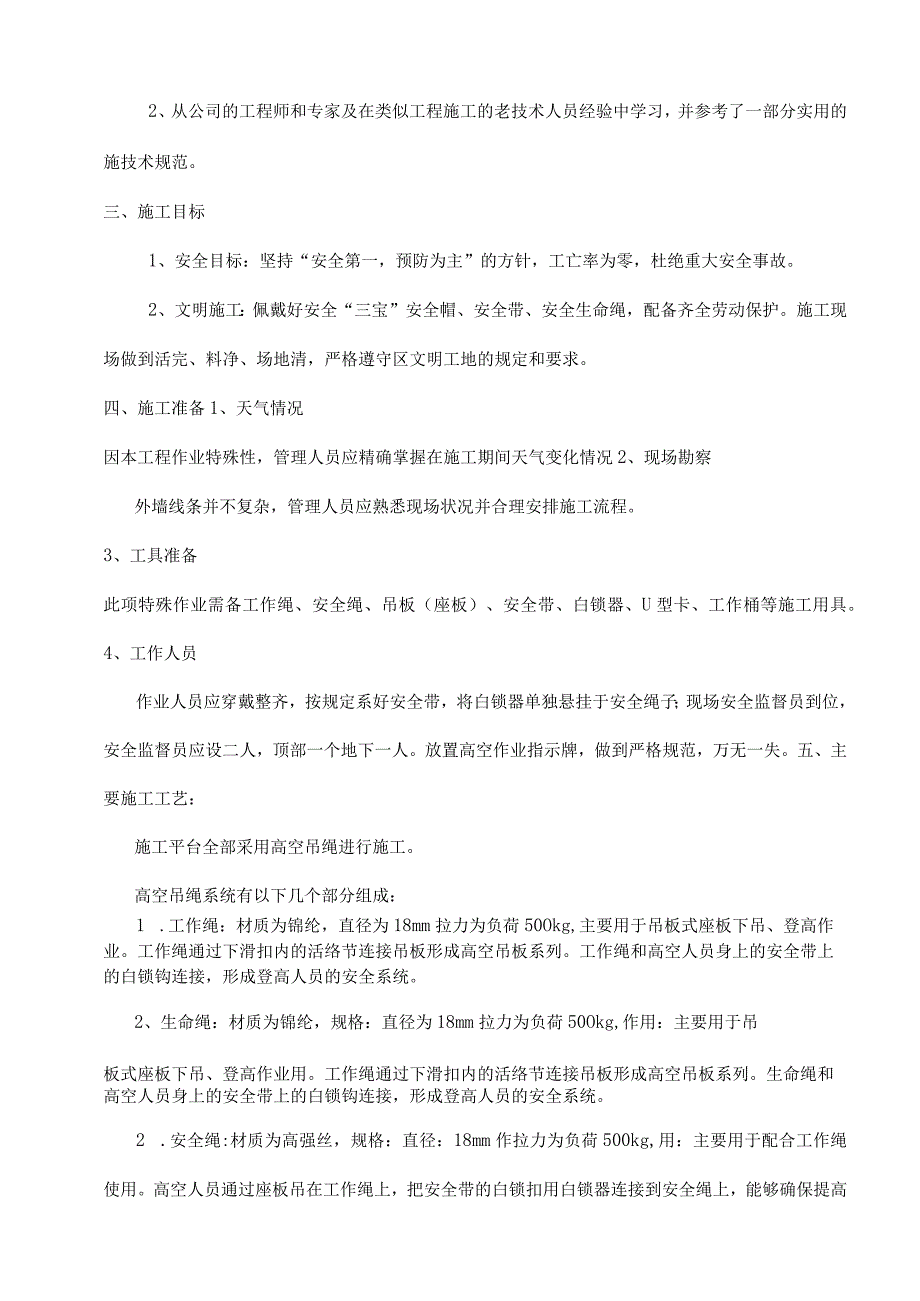

2、、实用为中心思想编制本施工方案。2、从公司的工程师和专家及在类似工程施工的老技术人员经验中学习，并参考了一部分实用的施技术规范。三、施工目标1、安全目标：坚持“安全第一，预防为主”的方针，工亡率为零，杜绝重大安全事故。2、文明施工：佩戴好安全“三宝”安全帽、安全带、安全生命绳，配备齐全劳动保护。施工现场做到活完、料净、场地清，严格遵守区文明工地的规定和要求。四、施工准备1、天气情况因本工程作业特殊性，管理人员应精确掌握在施工期间天气变化情况2、现场勘察外墙线条并不复杂，管理人员应熟悉现场状况并合理安排施工流程。3、工具准备此项特殊作业需备工作绳、安全绳、吊板（座板）、安全带、白锁器、U型卡、工
3、作桶等施工用具。4、工作人员作业人员应穿戴整齐，按规定系好安全带，将白锁器单独悬挂于安全绳子；现场安全监督员到位，安全监督员应设二人，顶部一个地下一人。放置高空作业指示牌，做到严格规范，万无一失。五、主要施工工艺：施工平台全部采用高空吊绳进行施工。高空吊绳系统有以下几个部分组成：1 .工作绳：材质为锦纶，直径为18mm拉力为负荷50Okg,主要用于吊板式座板下吊、登高作业。工作绳通过下滑扣内的活络节连接吊板形成高空吊板系列。工作绳和高空人员身上的安全带上的白锁钩连接，形成登高人员的安全系统。2、生命绳：材质为锦纶，规格：直径为18mm拉力为负荷50Okg,作用：主要用于吊板式座板下吊、登高作业
4、用。工作绳通过下滑扣内的活络节连接吊板形成高空吊板系列。生命绳和高空人员身上的安全带上的白锁钩连接，形成登高人员的安全系统。2 .安全绳:材质为高强丝，规格：直径：18mm作拉力为负荷500kg,用：主要用于配合工作绳使用。高空人员通过座板吊在工作绳上，把安全带的白锁扣用白锁器连接到安全绳上，能够确保提高安全系数。3 .滑板：滑板型号：700X250X3Omm又称座板，材质为缩木板组合而成，吊带由纤维纺织而成，都具有一定的抗拉强度。作用：高空下吊施工时，高空人员就坐在吊板上向下坠滑操作。防滑座板断裂载荷大于440胜顿。4 .安全带：材质为纤维纺织而成。安全带由两根肩背和一根腰带连成一体自锁器组
5、成，它通过白锁钩与工作绳连接成一体。5 .白锁器：材质为不锈钢制成。白锁器白动锁止距离v500mm作用：连接安全带与安全绳上，当高空施工人员因工作绳断裂而下坠时，白锁钩的白锁装置会因人体的重量拉动而白锁，使下坠的人被生命绳拦住。6 .U型卡：是由16mrft强度钢制成的U型扣，拉力负荷：1500kg,并有螺栓销连接。以上7种组装成一个坐式高空吊板。2）、滑板系统装置及具体施工方法1 .先在屋面构架混凝土结构梁上栓绳子的固定地方，绳子要多栓几圈，反复负重试验做到万无一失。将所有绳子搭角、搭棱、搭檐的地方用橡胶或地毯块垫底，以防磨擦。女儿墙接触点，用600X400双层木工板做成护角，绳子从凹槽处下
6、滑，固定绳结不少于4套绳结，（含4套）绳结第四套绳头外露不少于15Omm2.将吊绳在坐式吊板上的U型蟹扣里打好一个特殊的结，在板边栓上吊桶，里面装施工用具及施工材料。因为有一种特殊的系扣方法，所以在工作中，吊板不会往下滑。人控制绳索，可以白由操作，简单的说往上一提绳子吊板就往下滑一点，提多少滑多少，提多快滑多快。3 .操作人员坐于吊板规定位置，将所有用具扎连在吊板上口侧身下；4 .缓缓将吊板下放，到达第一工作位置；5 .用刮板，刮刀，毛刷配合使用，使钢结构及设备表面达到更佳平整的效果。用滚刷滚涂底漆或面漆使墙面达到最佳视觉效果。一个位置工作结束，缓缓调整至下一个位置继续上述步骤。直至该纵向位置
7、至工作结束，然后再横向移动位置；直到工作结束。6 .楼顶设立人员做安全保护。7 .楼底设巡视安全保护人员。8 .整个工作过程中，安全监督应白始至终作现场安全监督，不得擅离职守；9、上板要求及工具材料桶的固定：上板所有材料用桶必须用钢丝加固后方能上板使用，作业人员上板前仔细检查工作绳、生命绳的每一个定点，上板时必须先把安全带挂在生命绳的制锁器上方可上板，上板后坐板保护扣牢后材料桶方可上板，扣好桶后开始施工作业。9 .操作结束：9.1 将吊绳、安全绳收好，并检查一遍被损情况。如发现绳子被损，应作报废处理；9.2将其他工具擦拭干净，白锁器在弹簧处加润滑油；93作好当班工作记录，并经安全员和施工负责人
8、签字。3）、悬吊下降系统：1、通过手控下降器沿工作绳将座板下移或固定在任意高度进行作业的工作系统，主要由工作绳、下降器、连接器、座板装置组成。2、工作绳：固定在挂点装置上，沿作业面敷设，下降器安装其上，工作时承担人体及携带物重量的长绳。3、下降器：安装在工作绳上，以工作载重量为动力、通过手控下降的装置。4、连接器：将系统内部零件连接在一起、具有常闭活门的环类零件，亦称安全钩。5、座板装置：承载作业人员的装置，由吊吊带、衬带拦腰带和座板组成。6、吊带：将座板悬挂在下降器上的带子。7、衬带：为了防止磨损，衬在吊带与座板底面之间的带子。8、拦腰带：为了防止作业人员从座板滑落，在两吊带之间安装的横带。
9、4）、坠落保护系统：发生坠落时保护作业人员的安全的系统，由生命绳、白锁器、安全短绳、坠落悬挂安全带组成。1、生命绳：固定在挂点装置上，沿作业面敷设，带白锁器，发生坠落时承担人体冲击力的长绳。2、白锁器：可重复使用，具有导向和白锁功能的器具，沿生命绳随作业人员位置的改变而调节移动，发生坠落时能立即白动锁定在生命绳上。3、坠落悬挂安全带：当高处作业人员发生坠落时，将作业人员悬挂在空中的安全带。4、安全短绳：连接白锁器与坠落悬挂安全带的绳子，具有吸收冲击能量的作用。5）、载重量工作载重量：工作绳、生命绳上承担的人体及携带物的重量，不包括工作绳、生命绳本身的重量。（不得大于100kg）6）、滑板系统装
10、置设计原则：1、挂点装置：总载重量不大于IoOkg。挂点装置静负荷承载能力不小于总载的2倍，即330kg,屋面钢筋混凝土结构的静负荷载能力大于总载重量的2倍，允许将屋面钢筋混凝土结构作为挂点装置的固定栓固定。2、利用屋面钢筋混凝土结构作为挂点装置时，固定栓点应为封闭型结构，如非封闭型结构时，须采取措施对挂点装置进行加固，防止工作绳、生命绳从栓固定点脱出。3、严禁采用屋面砖混砌筑、避雷带、通气孔、烟囱（非钢筋碌结构）等作为挂点装置。4、无女儿墙的屋面不准采用配重型式作为挂点装置。5、每个挂点装置只供一个人使用。6、工作绳与生命绳不准使用同一个挂点装置。7）、悬吊下降系统：1、工作载重量不大于IO
11、okg。2、当作业人员发生坠落悬挂时，悬吊下降系统的所有部件应保证与作业人员分离。3、工作绳、生命绳、安全短绳应同时配套使用。8）、坠落保护系统：1、每位作业人员应单独配置坠落保护系统。（一人二绳）2、白锁器在发生坠落止后，应借助人工明确动作才能打开。3、生命绳、安全绳经过一次坠落冲击后应报废、严禁重复使用。六、技术要求：D、一般要求：1、座板上表面应具有防滑功能，无裂痕、糟朽，应进行防水处理。2、金属件表面应光洁，无裂纹、麻点及能够损伤绳索的缺陷，并应进行防锈处理。3、采用屋面固定架时，其表面应进行防腐处理，所有焊缝应连续、平整，无气孔、夹渣等缺陷。2）、结构要求：1、座板上应有挂清洗工具的
12、装置。2、吊带应为一根整带。3、工作绳、生命绳、安全短绳不得有接头。4、工作绳、生命绳、安全短绳不得使用丙纶纤维材料制作。5、工作绳、生命绳、安全短绳采用压接或插接的环眼，插接时每股绳插接4道尾端应整理成锥形。6、下降器，金属圆环、半圆环不应焊接，金属件边缘应加工成R4以上的光滑弧形。7、工作绳、生命绳、安全短绳的制造商应在产品上标明有效使用期及使用条件，使用者应前述要求进行使用，超过使用期应报废。8、工作绳、生命绳、安全短绳出现下列情况之时，应立即报废：8.1、 初切割、断股、严重擦伤、绳股松散或局部破损；8.2、 表面纤维严重磨损、局部绳径变细，或任一股绳磨损达原绳股三分之一；8.3、 内
13、部绳股间出现破断，有残存碎纤维或纤维颗粒；8.4、 发霉变质，酸碱烧伤，热熔化或烧焦；8.5、 表面过多点状疏松，腐蚀；8.6、 插接处破损、绳股拉出；8.7、 体静态力学性能：悬吊下降系统按(GB23525-2009按以下规定方法测试，需满足下列要求：8.8、 绳不得断裂；8.9、 不得撕裂、开线；8.10、 不得碎裂、变形；8.11、 不得白动开启；8.12、 在手控操作时应能顺利下滑；6、下降器在非手控时，须有处于悬停状态的控制方法；坠落保护系统按6座板式单人吊具悬吊作业安全技术规程(GB23525-2009按以下规定方法测试，需满足下列要求：1、整体静拉力不得低于15KN2、坠落悬挂安
14、全带不得出现撕裂、开线，不得有任何部件压迫人的喉部和外发生殖器，腋下、大腿内侧不应有金属；3、金属件不得碎裂、变形。4)4、连接器不得白动动开启；、整体动态力学性能:坠落保护系统按。座板式单人吊具悬吊作业安全技术规程(GB23525-2009按以下规定的方法测试，需满足下列要求：1、冲击作用力峰值不应大于6KN2、坠落悬挂安全带不得出现撕裂、开线，不得有任何部件压迫人的喉部和外生殖器，腋下，大腿内侧不应有金属；3、金属件不得碎裂、变形；4、连接器不得碎裂、变形；5、连接器不得白动开启；6、坠落停止时，安全短绳与安全带连接点应保持在后背或后腰，不得滑到腋下或腰两侧；7、白锁器在生命绳上的运动锁止
15、距离不得大于O.5m。5）、零部件静态力学性能：1、零部件按照GB23525-2009第6.6.1、6.6.2、6.6.3规定的方法进行测试,不得发生破坏；2、座板件按GB23525-2009第6.6.4规定的方法测试，无裂纹或损坏；白锁器按第6.7规定的方法每年至少进行一次周期性锁止测试，应能正常锁止，解锁后应能在生命绳上顺畅滑动，正常工作；3、坠落悬挂安全带按第6.8规定的方法进行测试，符合GB6096勺规定。七、材质要求：滑板系统装置的所有零、部件均应符合座板式单人吊具悬吊作业安全技术规程（GB23525-2009的规定，并有出厂合格证、产品质保书，需要送检的零部件须按相关规定进行检测，检测合格后方可使用。八、滑板系统安装要点：1）、安装流程：挂点装堕f悬吊下降系统*坠落保护系统2）、工作绳及滑板的安装：工作绳采用18mm勺锦纶绳，固定在突出屋面的碌封闭结构上（若无合适的结构，利用不小于500kg的沙包作配重端进行固定），另一端垂直至楼底无需固定。滑板安装选用700*250*30Inm骨板，
