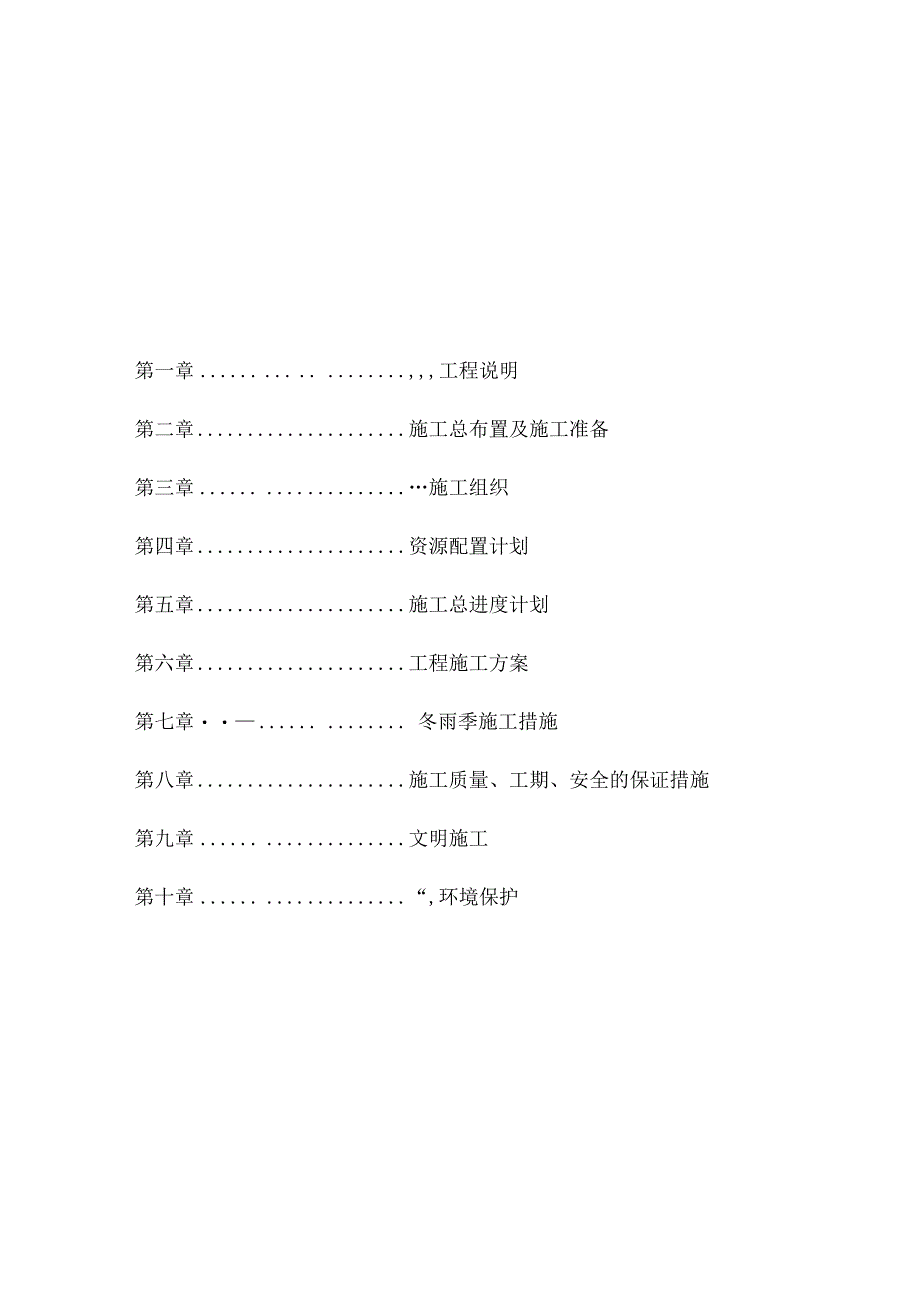

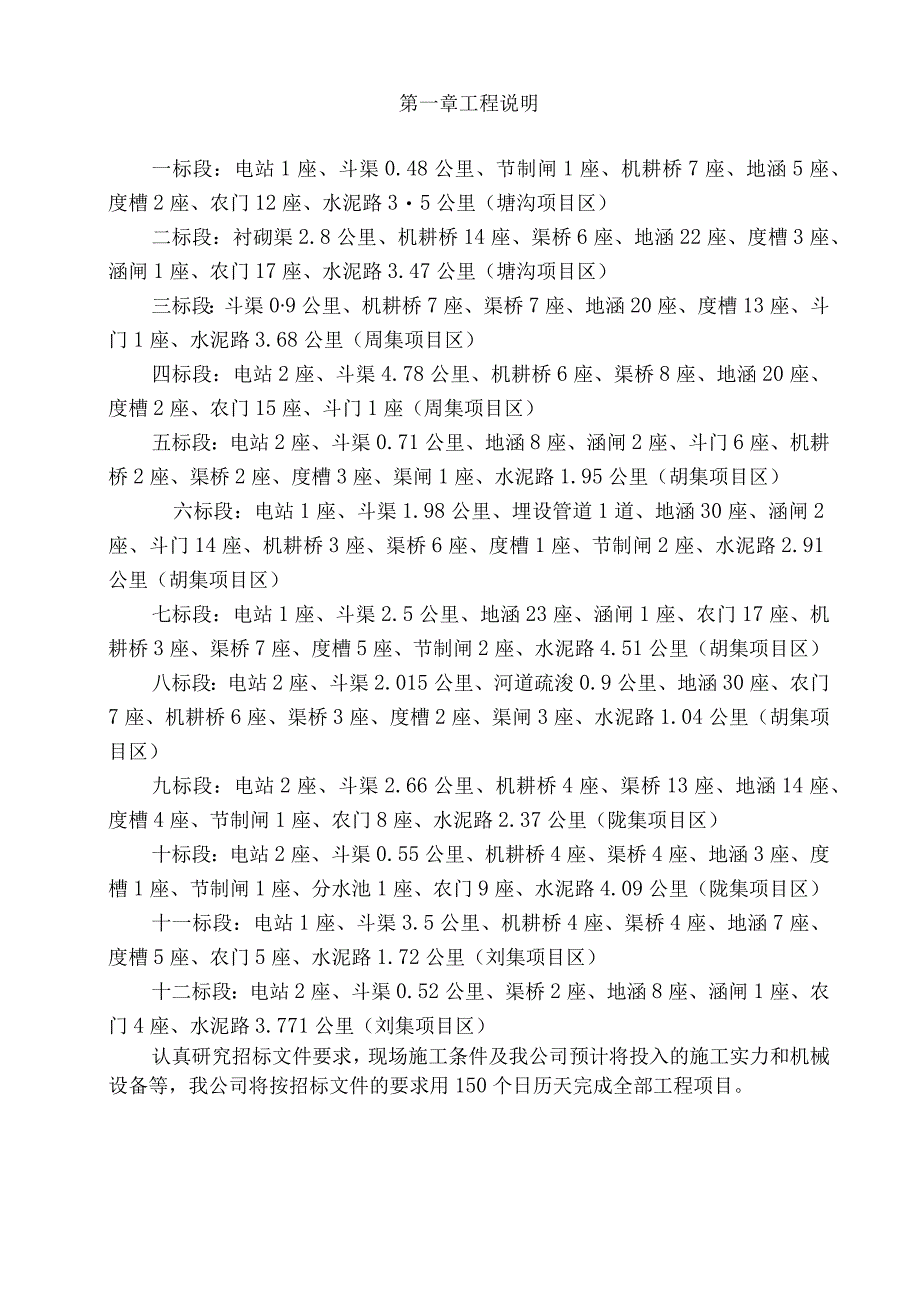

1、第一章,工程说明第二章施工总布置及施工准备第三章施工组织第四章资源配置计划第五章施工总进度计划第六章工程施工方案第七章冬雨季施工措施第八章施工质量、工期、安全的保证措施第九章文明施工第十章“,环境保护第一章工程说明一标段：电站1座、斗渠0.48公里、节制闸1座、机耕桥7座、地涵5座、度槽2座、农门12座、水泥路35公里（塘沟项目区）二标段：衬砌渠2.8公里、机耕桥14座、渠桥6座、地涵22座、度槽3座、涵闸1座、农门17座、水泥路3.47公里（塘沟项目区）三标段：斗渠09公里、机耕桥7座、渠桥7座、地涵20座、度槽13座、斗门1座、水泥路3.68公里（周集项目区）四标段：电站2座、斗渠4.78
2、公里、机耕桥6座、渠桥8座、地涵20座、度槽2座、农门15座、斗门1座（周集项目区）五标段：电站2座、斗渠0.71公里、地涵8座、涵闸2座、斗门6座、机耕桥2座、渠桥2座、度槽3座、渠闸1座、水泥路1.95公里（胡集项目区）六标段：电站1座、斗渠1.98公里、埋设管道1道、地涵30座、涵闸2座、斗门14座、机耕桥3座、渠桥6座、度槽1座、节制闸2座、水泥路2.91公里（胡集项目区）七标段：电站1座、斗渠2.5公里、地涵23座、涵闸1座、农门17座、机耕桥3座、渠桥7座、度槽5座、节制闸2座、水泥路4.51公里（胡集项目区）八标段：电站2座、斗渠2.015公里、河道疏浚0.9公里、地涵30座、农
3、门7座、机耕桥6座、渠桥3座、度槽2座、渠闸3座、水泥路1.04公里（胡集项目区）九标段：电站2座、斗渠2.66公里、机耕桥4座、渠桥13座、地涵14座、度槽4座、节制闸1座、农门8座、水泥路2.37公里（陇集项目区）十标段：电站2座、斗渠0.55公里、机耕桥4座、渠桥4座、地涵3座、度槽1座、节制闸1座、分水池1座、农门9座、水泥路4.09公里（陇集项目区）十一标段：电站1座、斗渠3.5公里、机耕桥4座、渠桥4座、地涵7座、度槽5座、农门5座、水泥路1.72公里（刘集项目区）十二标段：电站2座、斗渠0.52公里、渠桥2座、地涵8座、涵闸1座、农门4座、水泥路3.771公里（刘集项目区）认真研

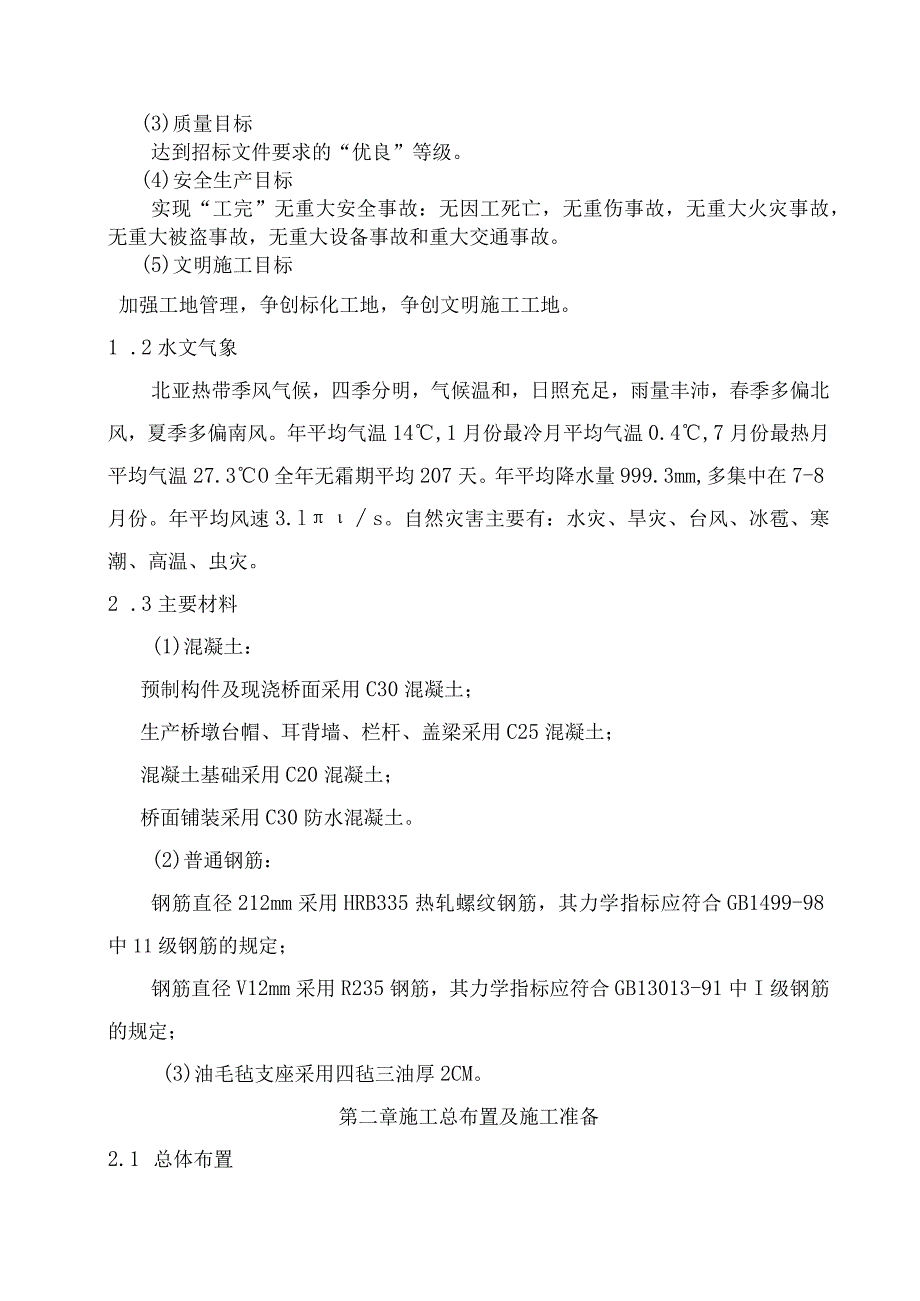

4、究招标文件要求，现场施工条件及我公司预计将投入的施工实力和机械设备等，我公司将按招标文件的要求用150个日历天完成全部工程项目。(3)质量目标达到招标文件要求的“优良”等级。(4)安全生产目标实现“工完”无重大安全事故：无因工死亡，无重伤事故，无重大火灾事故，无重大被盗事故，无重大设备事故和重大交通事故。(5)文明施工目标加强工地管理，争创标化工地，争创文明施工工地。1 .2水文气象北亚热带季风气候，四季分明，气候温和，日照充足，雨量丰沛，春季多偏北风，夏季多偏南风。年平均气温14,1月份最冷月平均气温0.4,7月份最热月平均气温27.3O全年无霜期平均207天。年平均降水量999.3mm,多
5、集中在7-8月份。年平均风速3.ls。自然灾害主要有：水灾、旱灾、台风、冰雹、寒潮、高温、虫灾。2 .3主要材料(1)混凝土：预制构件及现浇桥面采用C30混凝土；生产桥墩台帽、耳背墙、栏杆、盖梁采用C25混凝土；混凝土基础采用C20混凝土；桥面铺装采用C30防水混凝土。(2)普通钢筋：钢筋直径212mm采用HRB335热轧螺纹钢筋，其力学指标应符合GB1499-98中11级钢筋的规定；钢筋直径V12mm采用R235钢筋，其力学指标应符合GB13013-91中I级钢筋的规定；(3)油毛毡支座采用四毡三油厚2CM。第二章施工总布置及施工准备2.1 总体布置考虑到本工程比较分散，新建桥梁的结构都是一
6、样的，根据招标资料和现场查勘情况，拟在一处设中心预制场，将所有的预制粱板、栏杆等中小预制件在此集中预制，然后转运到相应的桥址处安装。各新建桥址处分别设立临时设施布置场，满足现场施工的需要。工场规划本着就近布置，便于施工监理满意的原则，同时综合考虑现场地形条件合理规划和布置，并报监理人审批后实施。2.2 场内外交通道路本工程施工交通较为便利，利用现有的乡镇道路，可以满足施工需要，可以保证施工机械设备、材料、物资等运输进、退场等。场内交通道路将根据现场临时设施的布置情况，充分搞好场地平整，然后布置交通道路。2.3 施工用水生活用水：施工现场生活用水采取打井抽取地下水。施工生产用水：就近抽取河内经检
7、验合格的河水。2.4 通讯、照明和动力施工现场各主要人员都配备手机，可以很方便地和外界联络。同时，我们的项目经理部将安装程控电话，配备传真机，以满足施工需要，保持通讯畅通。因为沿线临时生产设施分布的点较多，进场我们将和淮阴区供电局联系，尽量将电网电接到施工现场，并按照现场用电设备的容量，配备电表，在临时设施布置区内架设临时线路，安装室外照明防雨灯，在线杆上设配电箱，供接动力电之用，同时我们自备发电机备用。2.5 临时生产设施在各临设区内设置砂石料场、拌和场、水泥仓库，设中心预制场3000平方米，砂石料场、拌和场、水泥仓库、木工、钢筋、金属加工厂等，试验室20平方米。2. 6砂石料系统在临设区设
8、砂子料场，石子料场。砂石料场采用15Cm碎石作垫层，并设0.5%排水坡度，坡向设排水沟，确保砂石纯净，减少含泥量和控制含水量，并在中间砌墙隔开，分仓堆放。由于本工程中8座桥之间相距均较远，为确保砂的浇筑质量，在各临设区均设立内碎拌和场。每个碎拌和场设1台350碎拌和机，设20nf蓄水池，抽取河水，作为拌和用水。生产区内设20府水泥库一间，可储存水泥。3 .8磅构件预制场考虑到预制场地的设置和交通、材料的进场等综合因素，本工程中心预制场区，设碎地坪，预制梁板堆放场可利用原地面整平即可。4 .9木工加工厂在临设区设置木工加工厂，按设计图纸组合成定型模板，现场加工场只承担模板折卸、储存、整修和涂脱模
9、剂，以及现浇部位碎模板加工，木工房面积20而，木工场布置一台圆盘锯，一台小型组合刨床和一台砂轮机。5 .10钢筋加工厂在临设区设置钢筋加工厂，钢筋堆放场地面积400m2,现场负责钢筋的调直、拉伸、弯曲、焊接、切断及绑扎。6 .11临时生活、办公设施各临设区搭设临时办公、生活用房。选择较为平坦、宽阔的场地进行临时设施布置，以满足施工生活需要。7 .12建立工地试验室按照工程实施需要和监理人的要求，各建桥工地建立工地小试验室，配备必要的试验检测仪器、设备，以满足工程质量检测的需要。对于工地试验室无法承担的试验项目，将按监理人的要求，送公司中心试验室或市内有相应检测资质的试验室进行试验。8 .13安
10、全防火设施为了满足安全生产需要，在布置生产生活设施时，同时布置防火设备。油灌、仓库等的布置要运离生活区。同时在工棚区，按规定距离放置灭火器，在油罐、仓库、机电房等重要部位，布置大的灭火器和消防砂池。第三章施工组织3.1 组织机构我公司按“项目法”施工的要求组织施工，抽调具有丰富桥梁工程施工经验的管理人员及业务骨干，成立“淮阴区2005年财政支农整合优化农桥项目建设I标工程项目经理部”，建立以项目经理为首的管理层，具体负责本工程的实施，与业主、监理工程师、设计单位密切配合，搞好施工组织协调工作。项目部下设工程科、质检科、财务科、综合科、材料设备科五个职能部门。项目经理在本项目代表企业法人，是本项
11、目的全权代表，主管整个工程全面工作，实行项目目标管理，对工程的施工质量、安全、进度、效益及文明施工等全面负责；总工程师负责工程技术和质量管理。为保证该工程施工组织有力，按计划、保质量、高标准的完成施工任务，在项目经理部的统一组织下，下设桥梁施工一队负责该项工程中赵集镇潘路、柴路生产桥的施工；施工二队负责赵集镇下官一、下官二生产桥的施工工作；施工三队负责韩桥乡中官沟、天河生产桥的施工任务，施工四队在中心预制场负责粱板、栏杆等预制构件的施工任务。3.2 组织机构框图（详见附表）施工公司施工一队施工二队施工三队施工四队第四章资源配置计划4.1材料供应我公司中标后即成立材料供应小组，选择货源充足、质量
12、好，企业信誉好、实力强的供货单位组织供货，每批材料进场必须经过材料质检员或工地试验室及相关检测单位的质量检验，不合格的材料坚决退场，不得使用。组织调用的材料将根据以施工进度和施工强度编制的材料进场计划单，及时、保质、保量的调运进场，保证满足施工进度需要。4.2设备配置施工设备计划表:机械仪器名称规格型号数量制造厂名购置年份已使用台时数检修情况现在何处进场时间挖掘机CAT3201日本2000良好公司2005.12自卸车解放风6南京2004良好公司2005.12吊机20T1天津2000良好公司2005.12架桥机1良好公司2005.12电焊机2南京2004良好公司2005.12发电机组30KW1上
13、海2001良好公司2005.12翻斗车IT4常州2001良好公司2005.12拌和机L35032002良好公司2005.12汽油打夯机2合肥2000良好公司2005.12手推车302003良好公司2005.12水泵42004良好公司2005.12振动棒4泰州2003良好公司2005.12切割机2杨州2003良好公司2005.12水准仪S32苏州2003良好公司2005.12经纬仪J21苏州2003良好公司2005.12电子天平MP200B12003良好公司2005.12恒温控制仪BYS0612003良好公司2005.124.3人力配置劳动力计划表工种人管理人员机电水石工机械操作手钢筋工木工普工
14、合计人数人工工日数2005年12月6210233103636020061月631035320501250年2月6312333154511503月623221525250第五章施工总进度计划该工程招标文件规定总工期为150个日历天，针对该工程的结构特点，结合我公司在以往类似工程的施工经验和目前的施工能力，本着精心组织，规范施工，工程质量达水利水电工程优良等级标准，确保在合同规定的工期内完成本合同工程施工。1、总进度计划编制遵循的原则在规定的时间内完成合同规定的全部工程项目，施工总进度计划的编制遵循施工工艺及其技术标准，坚持合理的施工程序和施工顺序，采用流水作业施工方法，工程网络计划技术和其它现代管理方法，组织有节奏、均衡、连续地施工。严格遵守工期定额，按计划工期比招标文件规定工期略有提前的原则编制施工计划。2、我公司若中标后即按照招标文件规定，组织机械、人员、材料进场，于2005年12月15日进场开
