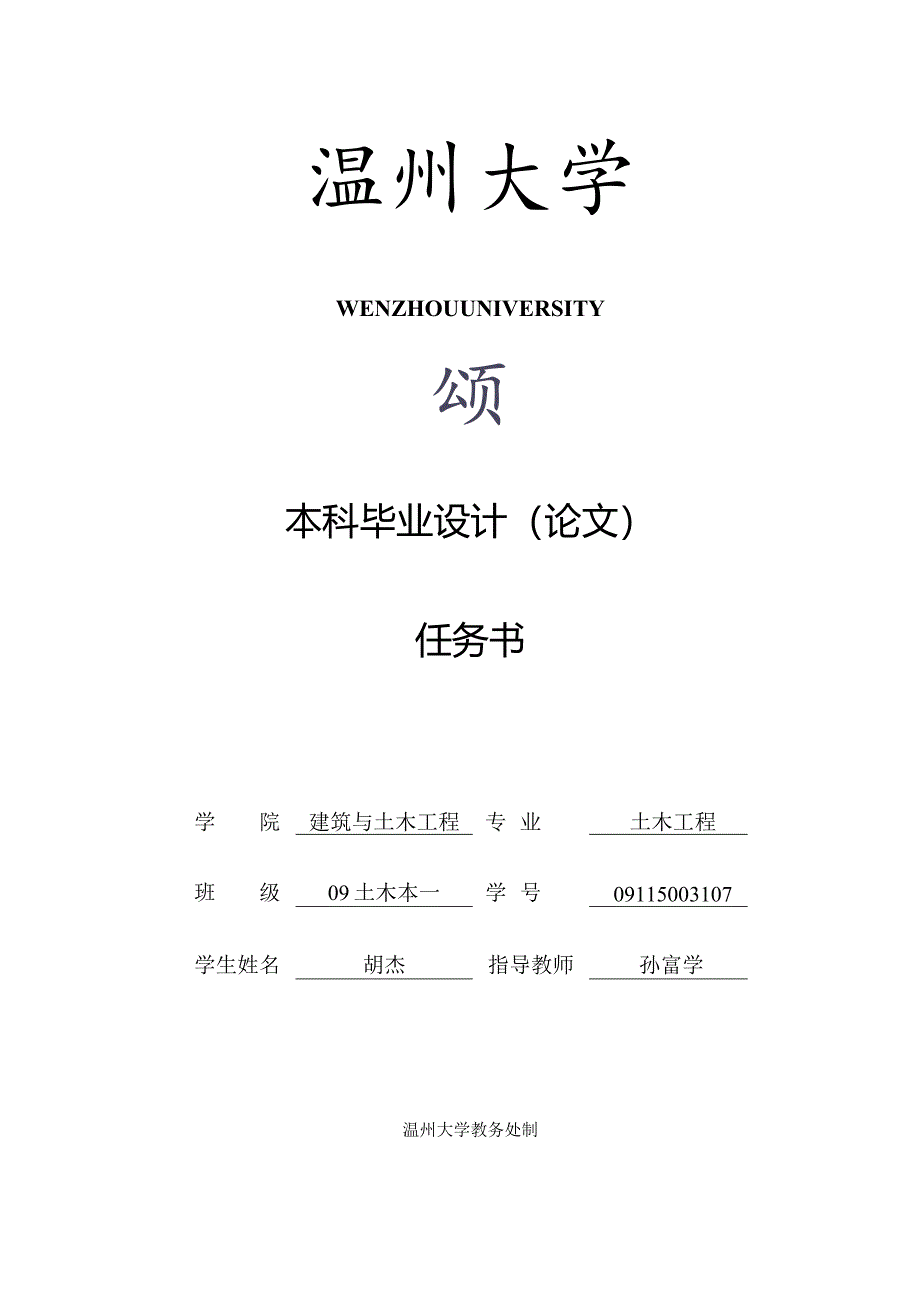

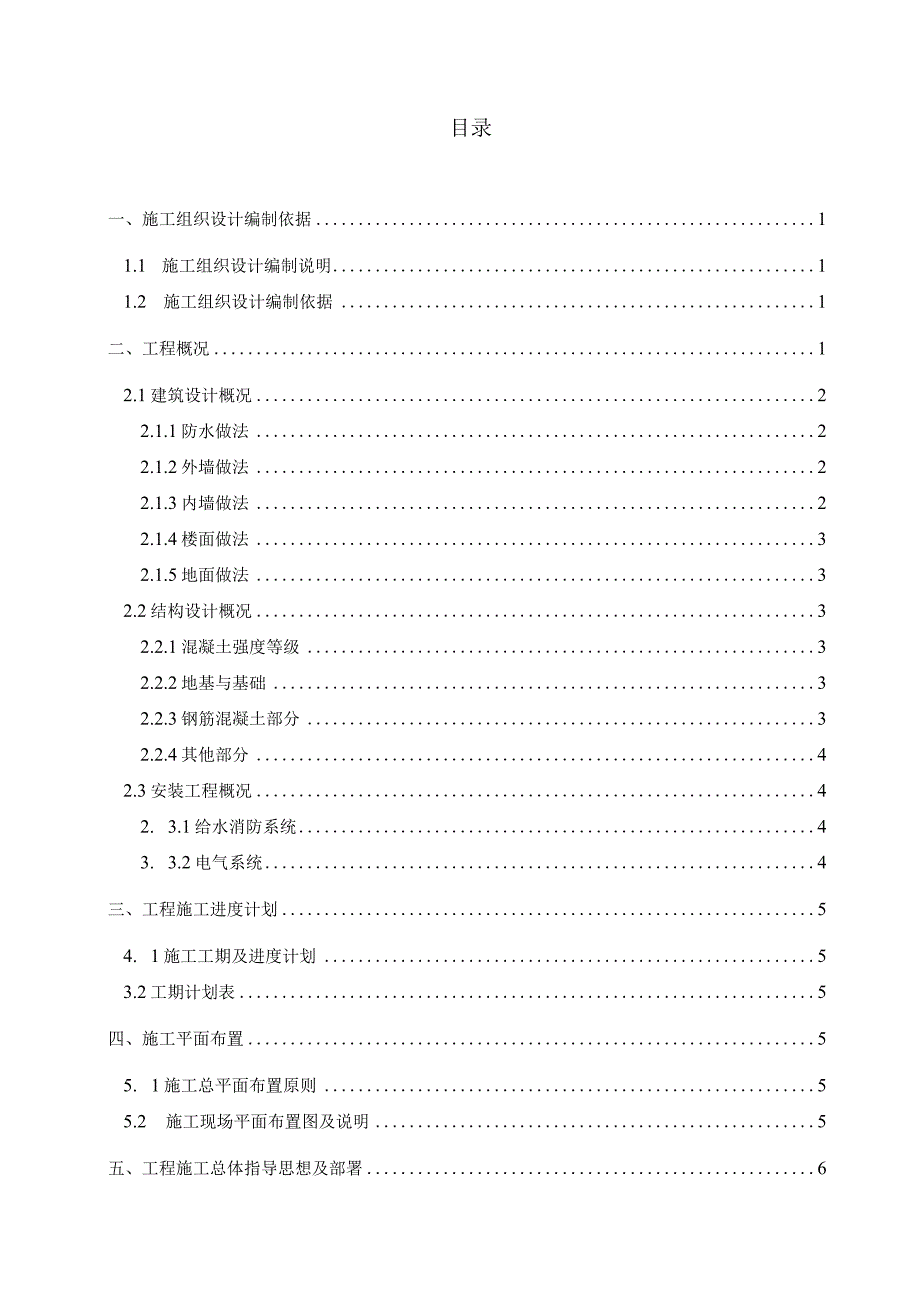

1、温州大学WENZHOUuniversity颂本科毕业设计（论文）任务书学院建筑与土木工程专业土木工程班级09土木本一学号09115003107学生姓名胡杰指导教师孙富学温州大学教务处制目录一、施工组织设计编制依据11.1 施工组织设计编制说明11.2 施工组织设计编制依据1二、工程概况12.1建筑设计概况22.1.1防水做法22.1.2外墙做法22.1.3内墙做法22.1.4楼面做法32.1.5地面做法32.2结构设计概况32.2.1混凝土强度等级32.2.2地基与基础32.2.3钢筋混凝土部分32.2.4其他部分42.3安装工程概况42. 3.1给水消防系统43. 3.2电气系统4三、工程施

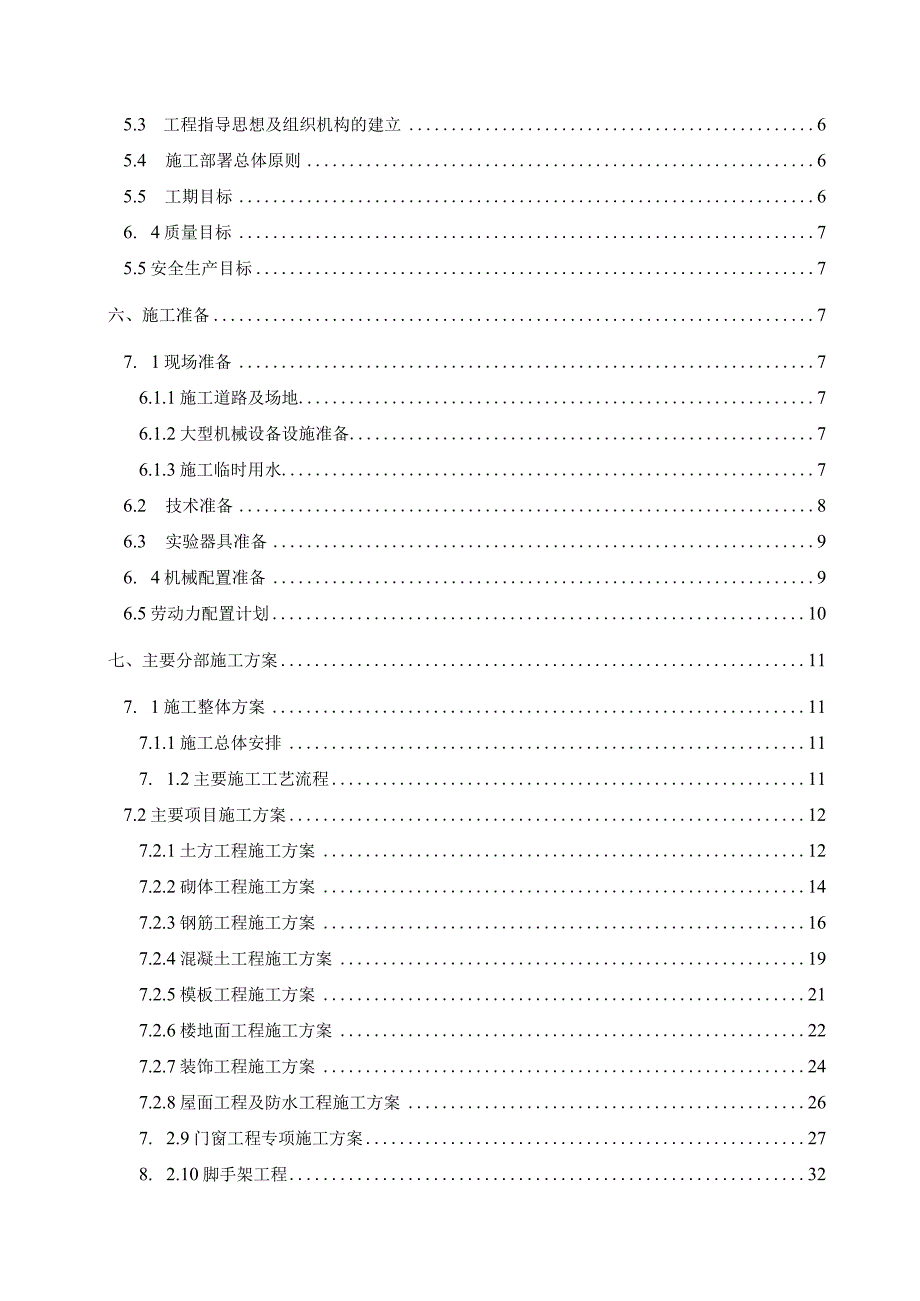

2、工进度计划54. 1施工工期及进度计划53.2工期计划表5四、施工平面布置55. 1施工总平面布置原则55.2 施工现场平面布置图及说明5五、工程施工总体指导思想及部署65.3 工程指导思想及组织机构的建立65.4 施工部署总体原则65.5 工期目标66. 4质量目标75.5安全生产目标7六、施工准备77. 1现场准备76.1.1施工道路及场地76.1.2大型机械设备设施准备76.1.3施工临时用水76.2 技术准备86.3 实验器具准备96. 4机械配置准备96.5劳动力配置计划10七、主要分部施工方案117. 1施工整体方案117.1.1施工总体安排117. 1.2主要施工工艺流程117.
3、2主要项目施工方案127.2.1土方工程施工方案127.2.2砌体工程施工方案147.2.3钢筋工程施工方案167.2.4混凝土工程施工方案197.2.5模板工程施工方案217.2.6楼地面工程施工方案227.2.7装饰工程施工方案247.2.8屋面工程及防水工程施工方案267. 2.9门窗工程专项施工方案278. 2.10脚手架工程32八、工程质量保证措施349. 1组织机构及人员安排3410. 具体措施及方法3411. 施工过程中的质量控制3512. 4质量检验及技术措施36九、安全生产保证措施3713. 1组织机构及人员安排379.2安全生产管理措施37十、施工进度的保证措施3814.
4、1建立完善的计划保证体系3814.2 组织管理措施3914.3 计划的施行和控制3914.4 保证工期具体措施39十一、季节性施工措施40H.1冬期施工技术措施4011.2 雨期施工技术措施4111.3 夏期施工技术措施41附录一41附录二43一、施工组织设计编制依据1.1 施工组织设计编制说明施工组织设计是为了指导工程施工而编制的设计文件，是施工管理的重要文件是保证按期，优质，经济的重要措施。因此为保证工程安全，质量，进度等几个方面编制了这份施工组织设计。1.2 施工组织设计编制依据温州大学学生宿舍E区7号楼招标文件温州大学学生宿舍E区7号楼设计图纸温州大学学生宿舍E区7号楼承包合同国家和行
5、业的现行建筑安装工程质量检验评定标准建筑施工安全检查标准JGJ59-201D)建筑工程施工质量验收规范GB50300-200Q工程测量规范GB50026-95建筑地基基础工程施工质量验收规范GB50202-2002混凝土结构工程施工质量验收规范GB50204.2002屋面工程质量验收规范GB50207-2002建筑地面工程施工及验收规范GB50209-2002建筑机械使用安全技术规程JGJ33-86建筑装饰装修工程质量验收规范GB50210-2001二、工程概况温州大学学生宿舍E区7号楼由温州大学投资建设，温州市建筑设计研究院设计，温州市地质勘查院测绘，建设地点位于温州市茶山高教园区。建筑工程
6、等级为二级，设计合理使用年限为50年，建筑高度为21.30m。总建筑面积行，地上6层，其中1层为架空层，作为自行车库，26层为学生宿舍。防火等级分类为二类，耐火等级为二级，屋面防水等级为二级，建筑物室内0.(MX)相当于绝对标高为5.15Om(黄海高程)。本工程采用框架结构，抗震设防烈度为6度，外墙墙厚240.采用MUlO陶粒混凝土砌块，轻质隔墙墙厚120,采用MUlO三排孔陶粒混凝土砌块，内墙墙厚240,采用MUIO三排孔陶粒混凝土砌块，卫生间墙厚120采用MUlO黏土砖墙，建筑在0.000以下，采用MUlo水泥蒸压砖，设备管井间采用A3.5加气混凝土砌块，外墙砌体外表面满铺铁丝网，其余部位
7、凡不同墙体材料交接处为铺设500宽钢丝网一层。2.1 建筑设计概况卫生间、阳台、外廊地面防水材料采用合成高分子防水涂料，卫生间内墙防水材料采用1：2.5防水砂浆（掺5%防水剂），高度2400.上述房间周边墙体下部设200高C20素碎挡水坎，宽度同墙厚2.1.1 防水做法I）屋（一）II级防水，二道设防（倒置式防水屋面）地砖面层干水泥擦缝，纵横留10宽缝，间距4000填1：3灰砂浆；10厚1：2水泥砂浆结合层;40厚C20细石碎刚性保护层，内配。4200钢丝网，分格子二缝间距才4000,缝宽20,与女儿墙间留30宽缝，嵌密封材料;40厚挤塑聚苯板保温层上塑料膜或油毡一层；L5厚合成高分子卷材防水
8、层;2厚合成高分子涂膜防水层；15厚1：3水泥砂浆找平层;轻骨料位找坡坡度2%（最薄处43Omm）;现浇钢筋碎屋面板2）屋（二）II级防水，二道设防（倒置式防水屋面）40厚C20细石碎刚性保护层，内配64200钢丝网，分格缝4000,缝宽20,与女儿墙间留30宽缝，嵌密封材料;1.5厚合成高分子卷材防水层;2厚合成高分子涂膜防水层;15厚1：3水泥砂浆找平;轻骨料碎找坡坡度2%（最薄处430mm）;现浇钢筋碎屋面板2.1.2外墙做法外墙（一）高级外墙涂料20厚（仅用于宿舍四周外墙）：陶粒碎砌块（240厚）；14厚1：3水泥砂浆分层赶平;6厚1：2水泥砂浆木抹抹平;柔性腻子，弹性底涂。喷涂高级涂
9、料，颜色另定。外墙（二）高级外墙涂料25）（其余外墙）；墙体界面剂；14厚1：3水泥砂浆分层赶平；6厚1：2水泥砂浆木抹抹平;柔性腻子，弹性底涂。喷涂高级涂料，颜色另定。2.1.3内墙做法中级混合砂浆抹灰（20厚）；墙毛面喷界面剂；20厚1：1：6混合砂浆分层赶平；刮腻子二道2. 1.4楼面做法同质砖楼面（35厚）：10厚防滑地砖，干接密封;10厚1：2水泥砂浆找平层;15厚1：3水泥砂浆找平层;现浇钢筋碎楼板（预制钢筋碎板）。纯水泥浆一道。抛光砖楼面（35厚）：10厚抛光砖，干接密封;10厚1：2水泥砂浆找平层;15厚1：3水泥砂浆找平层。现浇钢筋碎楼板水泥砂浆楼地面：10厚1：2水泥砂浆面
10、层;15厚1：3水泥砂浆找平层;现浇钢筋硅楼板2.1. 5地面做法细石混凝土地面（40厚）：40厚C20细石碎面层，内配4e200双向网筋;预制钢筋碎架空板.同质砖地面（50厚）防滑地砖400*400：10厚防滑地砖，干接密封;10厚1：2水泥砂浆找平层;40厚1：3水泥砂浆保护层内配64双向钢筋网;二毡三油防潮层;15厚1：3水泥砂浆找平层;70厚ClO碎面垫层;150厚片石灌砂夯实;素土夯实.水泥地面（40厚）：40厚1：2水泥砂浆找平层（最薄处30）;现浇钢筋碎楼板2.2结构设计概况2.2.1混凝土强度等级本工程除基础三层墙柱为C30外，其余均为C252.2.2地基与基础基础设计等级为丙
11、级，施工使用期间应做好排水措施。基坑开挖由于施工或其他因素的影响有可能形成滑坡的地段，必须采用可靠的预防措施，防止滑坡，在采用机械开挖基坑时，在接近设计标高时必须预留一定厚度的土层使用人工开挖。预留土层厚度视施工水平而定，一般300500mm0当基础侧模高度1.9mVhV2.5m时，其侧面砖模厚度370,高度h1.9m时，砖模厚度为250.后浇带的养护时间不少于28天，在浇筑后浇带前，应焊接梁钢筋，板钢筋可搭接。2.2.3钢筋混凝土部分阳台、卫生间、屋面、屋顶水箱为二（a）类，其余均为一类。梁柱纵向保护层厚度大于40时，在保护层中附加钢筋64150*150,附加钢筋保护层取15,端部锚固长度统
12、一取25Omm板底部钢筋，短跨方向筋放下下层，除注明外，支座分布筋均为66200.支座两侧的楼板面标高相差大于50时，钢筋做分离处理，板面筋应满足抗拉锚固长度要求。2.2.4其他部分沉降观测见一层结构平面,观测要求均按浙江省建筑地基基础设计规范。除注明外，本工程图中标高以米为单位，尺寸以毫米为单位。2.3安装工程概况本大楼安装工程主要包括给排水、电气、弱电、消防等系统。2.3.1给水消防系统以市政给水作为水源，最大日生活用水量202.6n?,最大时生活用水量21.8m3o给水系统分为高低二区，低区为一四层，由市网供水，高区为五六层，由生活变频设备供水。生活水池100m3及泵房设于食堂一层。2.
13、生活排水采用污废合流系统，污水经化粪池处理后排入市政污水管道，厨房废水经隔油池处理后排入市政污水管道。3.屋面雨水系统按温州市暴雨公式计算，降雨历时5分钟，重现期2年。4.室外消火栓系统用水量30Ls,室内消火栓系统采用15Ls,火灾延续时间按2小时考虑。消火栓系统不分区。5.本工程火灾初期十分钟室内消防用水储存于屋顶消防水箱内。火灾期间室内消防消火栓用水由消防车从室外消火栓取水通过消防水泵接合器供水。5.7号楼水箱设于12号楼屋面，每座IOm3灭火器按严重危险级设计,采用手提式磷酸钱盐干粉灭火器。每处配置2具MF/ABC5.2.3.2电气系统电气系统分为强电系统和弱电系统，强电系统主要包括变
14、配电，照明配电防雷接地等。1本工程为多层建筑，除消防用电为二级负荷外，其余负荷均为三级。2.本工程电源电压380V/220V电气设备接地保护采用TN-C-S系统，接地采用基础接地体（进线箱处重复接地）。要求接地电阻VI欧。3.电气照明选型和安装,配电箱箱底距地面1.5m,暗装箱体的备用回路应在土建施工时从箱底至该层楼板底和梁底的墙内预留SC15或PC15备用管（一路一根）。并在管顶设安装出线盒，明装箱体的暗装出线，采用暗装至箱背设接线盒的方式。照明暗装开关安装高度距离地面1.3m,卫生间插座采用防溅式，安装高度1.5m：电热水插座2.4m。其他插座均采用安全型高度0.3m。强电工程还包括包括防
15、雷与接地等。弱电部分主要包括了综合布线系统，计算机网络系统，有线电视系统和背景音乐系统。三、工程施工进度计划3.1 施工工期及进度计划该宿舍楼占地面积594.72平方米，建筑面积约3287.5平方米，主体为六层框架结构，建筑物总高21.03m。本工程计划工期158日历天，基础工程62日历天，主体结构日历天及装饰工程96日历天。安装工程的管线预埋、预留安装等穿插在土建施工中。详细安排见施工进度计划表3.2 工期计划表工期计划见施工计划横道图，附图3-1四、施工平面布置4. 1施工总平面布置原则我们对施工现场平面布置的原则为：1）满足施工的前提下，尽可能满足业主单位的要求。2）满足施工需要和文明施工的前提下，尽可能节约施工用地。3）在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度
