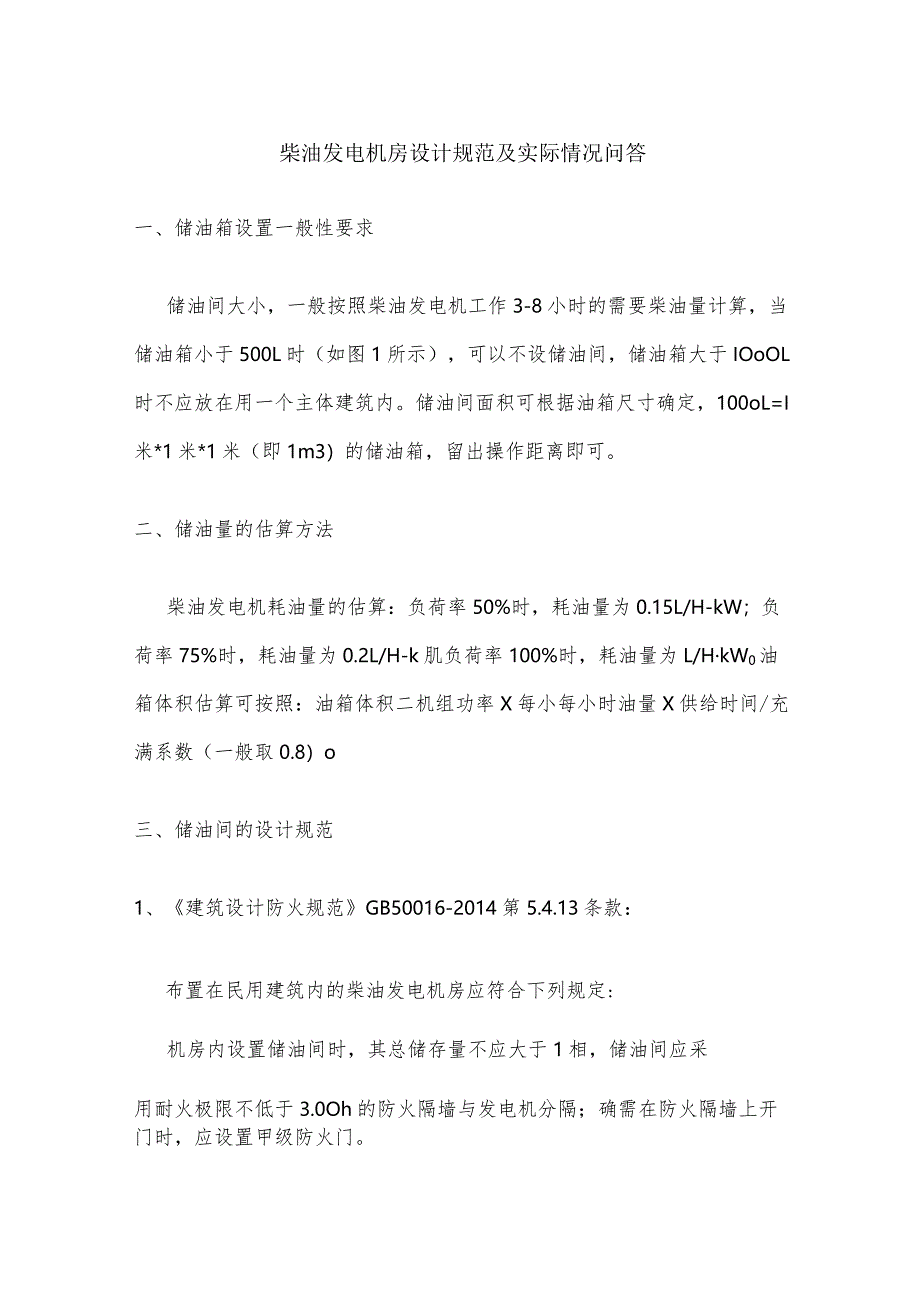

1、柴油发电机房设计规范及实际情况问答一、储油箱设置一般性要求储油间大小，一般按照柴油发电机工作3-8小时的需要柴油量计算，当储油箱小于500L时（如图1所示），可以不设储油间，储油箱大于IOoOL时不应放在用一个主体建筑内。储油间面积可根据油箱尺寸确定，100oL=I米*1米*1米（即1m3）的储油箱，留出操作距离即可。二、储油量的估算方法柴油发电机耗油量的估算：负荷率50%时，耗油量为0.15L/H-kW；负荷率75%时，耗油量为0.2L/H-k肌负荷率100%时，耗油量为L/HkW0油箱体积估算可按照：油箱体积二机组功率X每小每小时油量X供给时间/充满系数（一般取0.8）o三、储油间的设计规

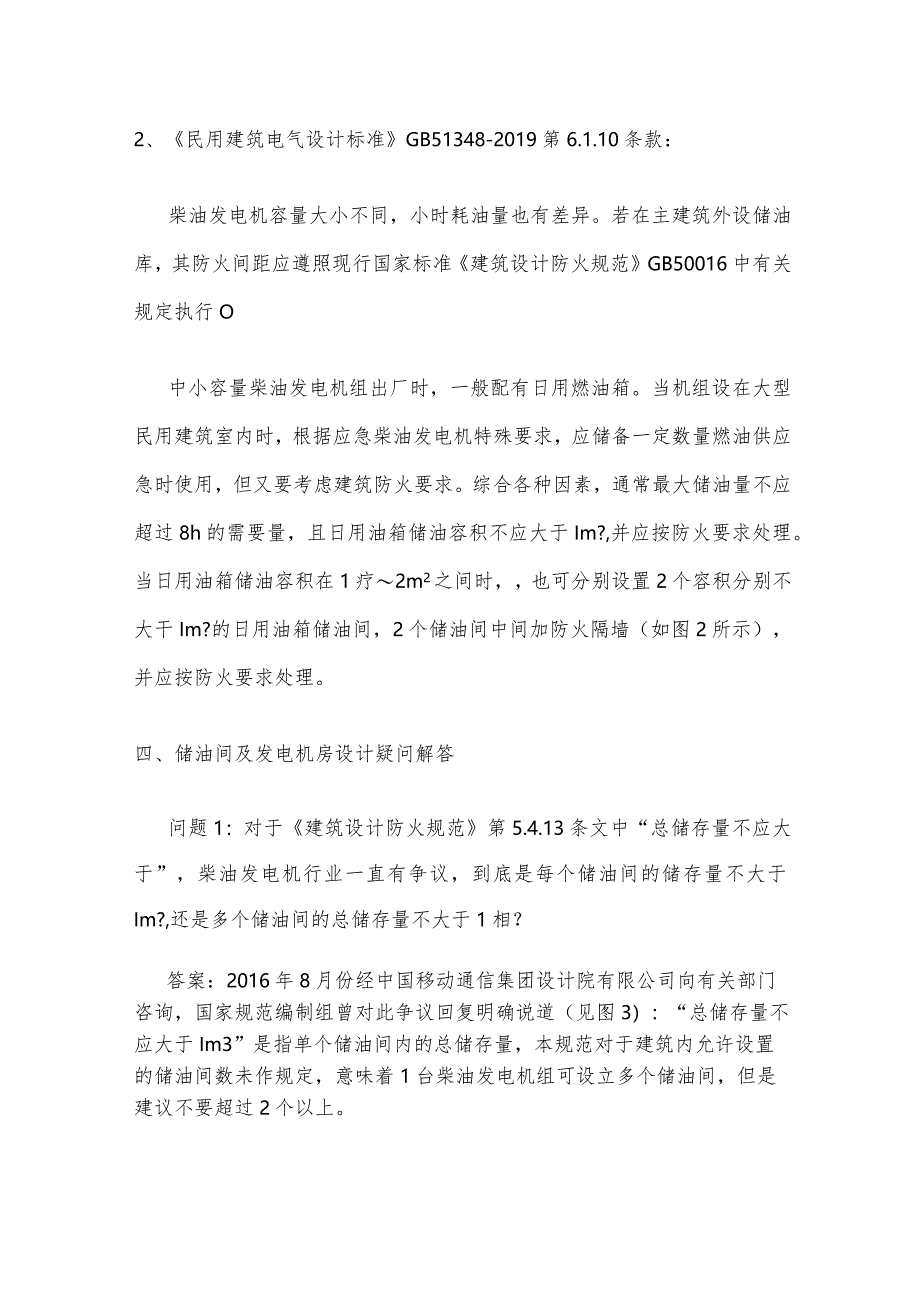

2、范1、建筑设计防火规范GB50016-2014第5.4.13条款：布置在民用建筑内的柴油发电机房应符合下列规定:机房内设置储油间时，其总储存量不应大于1相，储油间应采用耐火极限不低于3.0Oh的防火隔墙与发电机分隔；确需在防火隔墙上开门时，应设置甲级防火门。2、民用建筑电气设计标准GB51348-2019第6.1.10条款：柴油发电机容量大小不同，小时耗油量也有差异。若在主建筑外设储油库，其防火间距应遵照现行国家标准建筑设计防火规范GB50016中有关规定执行O中小容量柴油发电机组出厂时，一般配有日用燃油箱。当机组设在大型民用建筑室内时，根据应急柴油发电机特殊要求，应储备一定数量燃油供应急时使
3、用，但又要考虑建筑防火要求。综合各种因素，通常最大储油量不应超过8h的需要量，且日用油箱储油容积不应大于Im?,并应按防火要求处理。当日用油箱储油容积在1疗2m2之间时，也可分别设置2个容积分别不大干Im?的日用油箱储油间，2个储油间中间加防火隔墙（如图2所示），并应按防火要求处理。四、储油间及发电机房设计疑问解答问题1：对于建筑设计防火规范第5.4.13条文中“总储存量不应大于”，柴油发电机行业一直有争议，到底是每个储油间的储存量不大于Im?,还是多个储油间的总储存量不大于1相？答案：2016年8月份经中国移动通信集团设计院有限公司向有关部门咨询，国家规范编制组曾对此争议回复明确说道（见图3

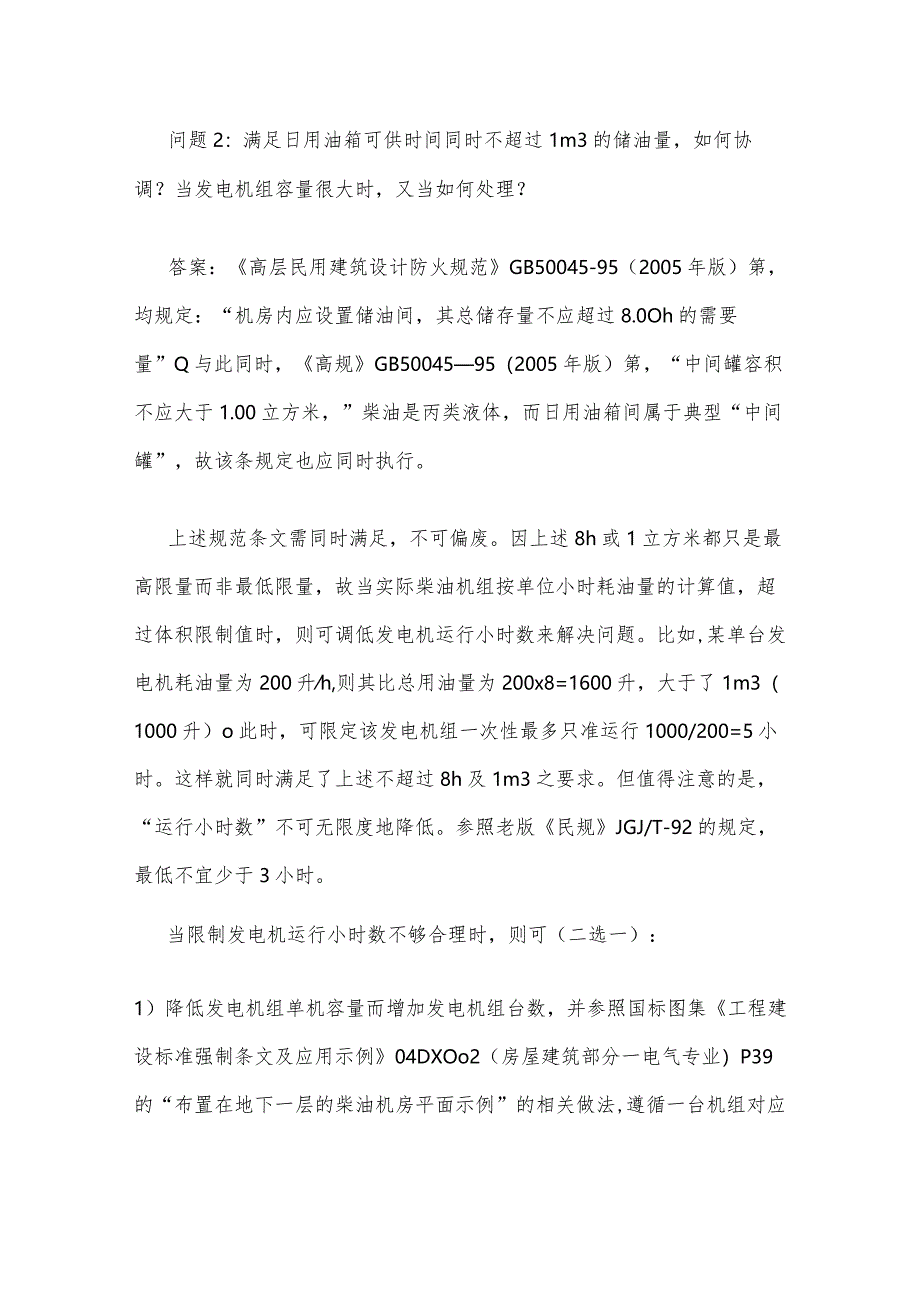

4、）：“总储存量不应大于Im3”是指单个储油间内的总储存量，本规范对于建筑内允许设置的储油间数未作规定，意味着1台柴油发电机组可设立多个储油间，但是建议不要超过2个以上。问题2：满足日用油箱可供时间同时不超过1m3的储油量，如何协调？当发电机组容量很大时，又当如何处理？答案：高层民用建筑设计防火规范GB50045-95（2005年版）第，均规定：“机房内应设置储油间，其总储存量不应超过8.0Oh的需要量”Q与此同时，高规GB5004595（2005年版）第，“中间罐容积不应大于1.00立方米，”柴油是丙类液体，而日用油箱间属于典型“中间罐”，故该条规定也应同时执行。上述规范条文需同时满足，不可偏
5、废。因上述8h或1立方米都只是最高限量而非最低限量，故当实际柴油机组按单位小时耗油量的计算值，超过体积限制值时，则可调低发电机运行小时数来解决问题。比如,某单台发电机耗油量为200升h,则其比总用油量为200x8=1600升，大于了1m3（1000升）o此时，可限定该发电机组一次性最多只准运行1000/200=5小时。这样就同时满足了上述不超过8h及1m3之要求。但值得注意的是，“运行小时数”不可无限度地降低。参照老版民规JGJ/T-92的规定，最低不宜少于3小时。当限制发电机运行小时数不够合理时，则可（二选一）：1）降低发电机组单机容量而增加发电机组台数，并参照国标图集工程建设标准强制条文及
6、应用示例04DXOo2（房屋建筑部分一电气专业）P39的“布置在地下一层的柴油机房平面示例”的相关做法,遵循一台机组对应一个油箱间，即实行“1机1个油箱间，N机N个油箱间”；2）在主建筑物外设置储油库。此时，电气专业应提出条件要求，由建筑、动力等专业进行具体设计O（以上由康明斯发电机公司摘自深圳市建筑工程设计、审图及报建疑难问题解析汇编，仅供参考）问题3：直接排入机房出风口，这种做法允许吗？单设的排烟井,是否要通到本建筑物最高处？答案：深圳地区目前多数做法是烟气经消音、消烟处理后，将烟气直接排入柴油机的热风道，随热风一起排放，或单独通过排烟管道在室外低空排放。但烟气必须经过处理，排放的烟气环境
7、指标必须满足深圳市环保部门的规定。经严格测试合格后，方能运行。对于短时间运行的柴油发电机，建议可采取烟气严格处理后低空排放的做法；而对于长时间运行的柴油发电机，建议执行民用建筑电气设计规范JGJ16-2008第，机房内应有足够的新风进口及合理的排烟道位置。机房排烟道应避开居民敏感区，排烟口宜内置排烟道至屋顶。当排烟口设置在裙楼屋顶时，宜将烟气处理后再行排放。”此外，排烟口位置的确定，需与建筑专业、通风动力专业充分协调，并结合工程具体情况，力求合理、合规。问题4：是否所有柴油发电机房都必须开两个门？答案：民用建筑设计通则GB50352-2005第，其中一个出口的大小应满足运输机组的需要，否则应预
8、留吊装孔”。民用建筑电气设计规范JGJ16-2008第，其中一个应满足搬运机组的需要”但两本规范在文字上稍有差别，但都未明确说明要设置两个出入口的内在原因，也未说明“两个出入口”是否都要供人员进出。当现场具备开设两个出入口的条件时，应首先这样做。问题5：储油间门必须向发电机房开启吗？答案：民用建筑电气设计规范JGJ16/T-92曾有类似要求。但根据民用建筑电气设计规范JGJ16-2008第；当必须在防火墙上开门时，应设置能自行关闭的甲级防火门”，未再提及储油间门必须向发电机房开启。一、对柴油发电机房布置的规定：柴油发电机房可布置首层或地下一层，并应符合下列规定：1、柴油发电机房应采用耐火极限不
9、低于2.0Oh的隔墙和1.5Oh的楼板与其他部位隔开。2、应单独设置储油间，储油量不超过8小时需要量，采取防泄、防漏油措施，油箱应有通气管（室外）；储油间应采用防火墙与发电机间隔开；当必须在防火墙上开门时，应设置能自行关闭的甲级防火门Q3、采用独立防火分隔，单独划分防火分区。二、消防设施配置的规定：1、机房外设有消防栓、消防带、消防水枪。2、机房内设有油类灭火器干粉灭火器和气体灭火器。3、设有醒目严禁烟火安全图标、和禁止烟火文字Q4、机房内设有干燥消防沙池。5、与油库要有隔离措施。6、发电机组距建筑物和其它设备至少一米，并保持良好的通风Q7、有应急照明，应急指示，地下室还要有独立抽风。火灾报警装置。5.4.15设置在建筑内的锅炉、柴油发电机，其燃料供给管道应符合下列规定：1在进入建筑物前和设备间内的管道上均应设置自动和手动切断阀；2储油间的油箱应密闭且应设置通向室外的通气管，通气管应设置带阻火器的呼吸阀，油箱的下部应设置防止油品流散的设施；
