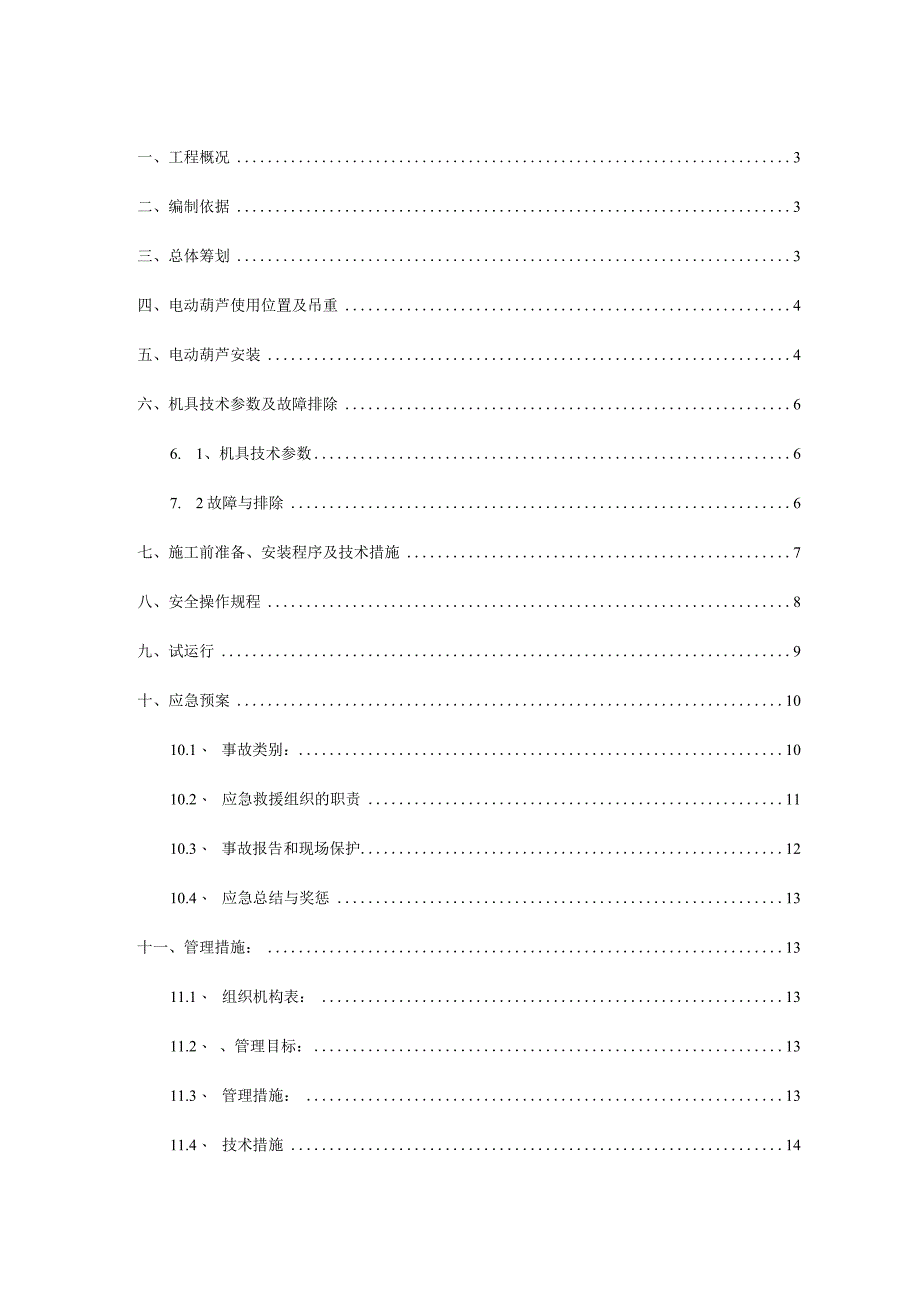

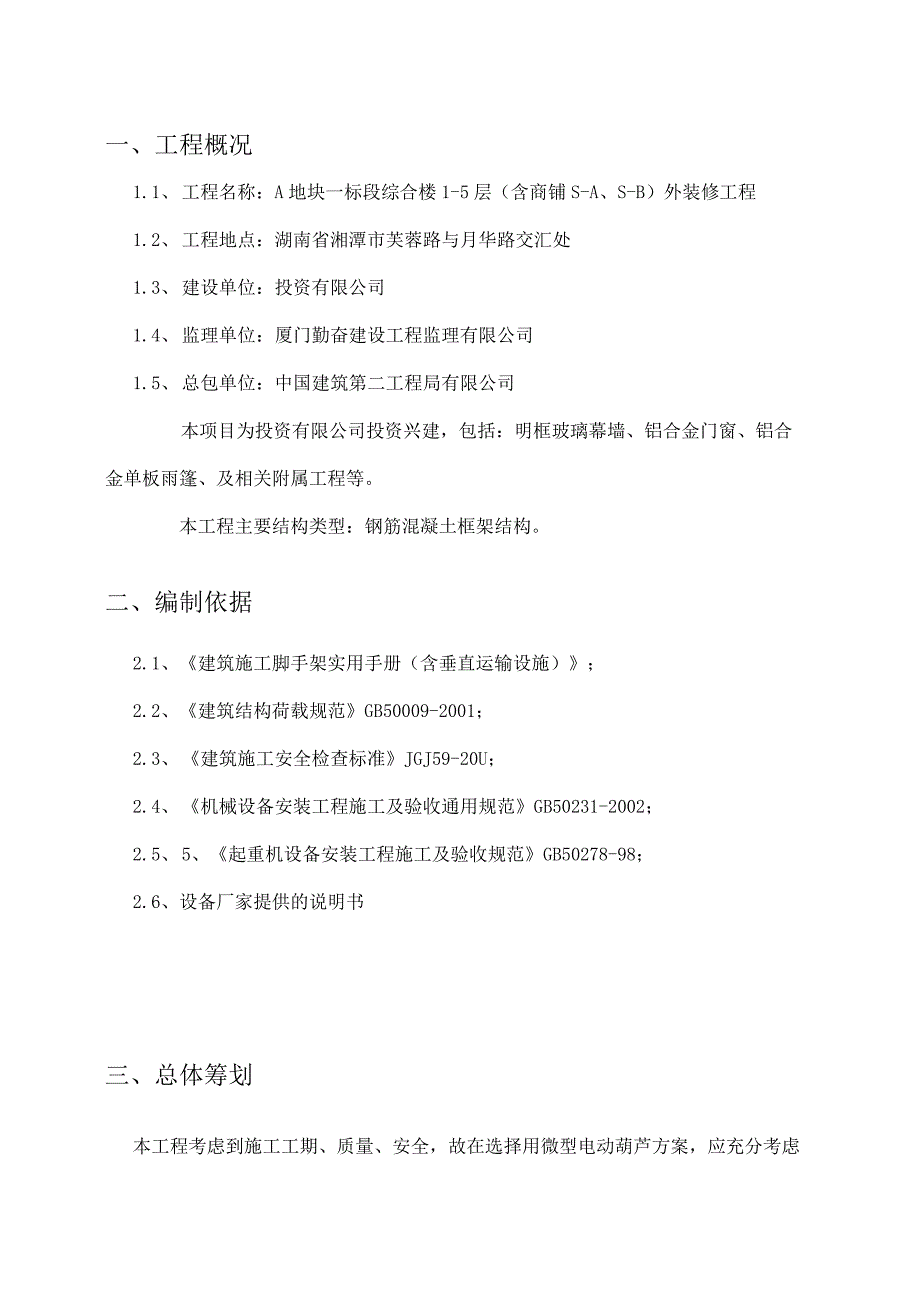

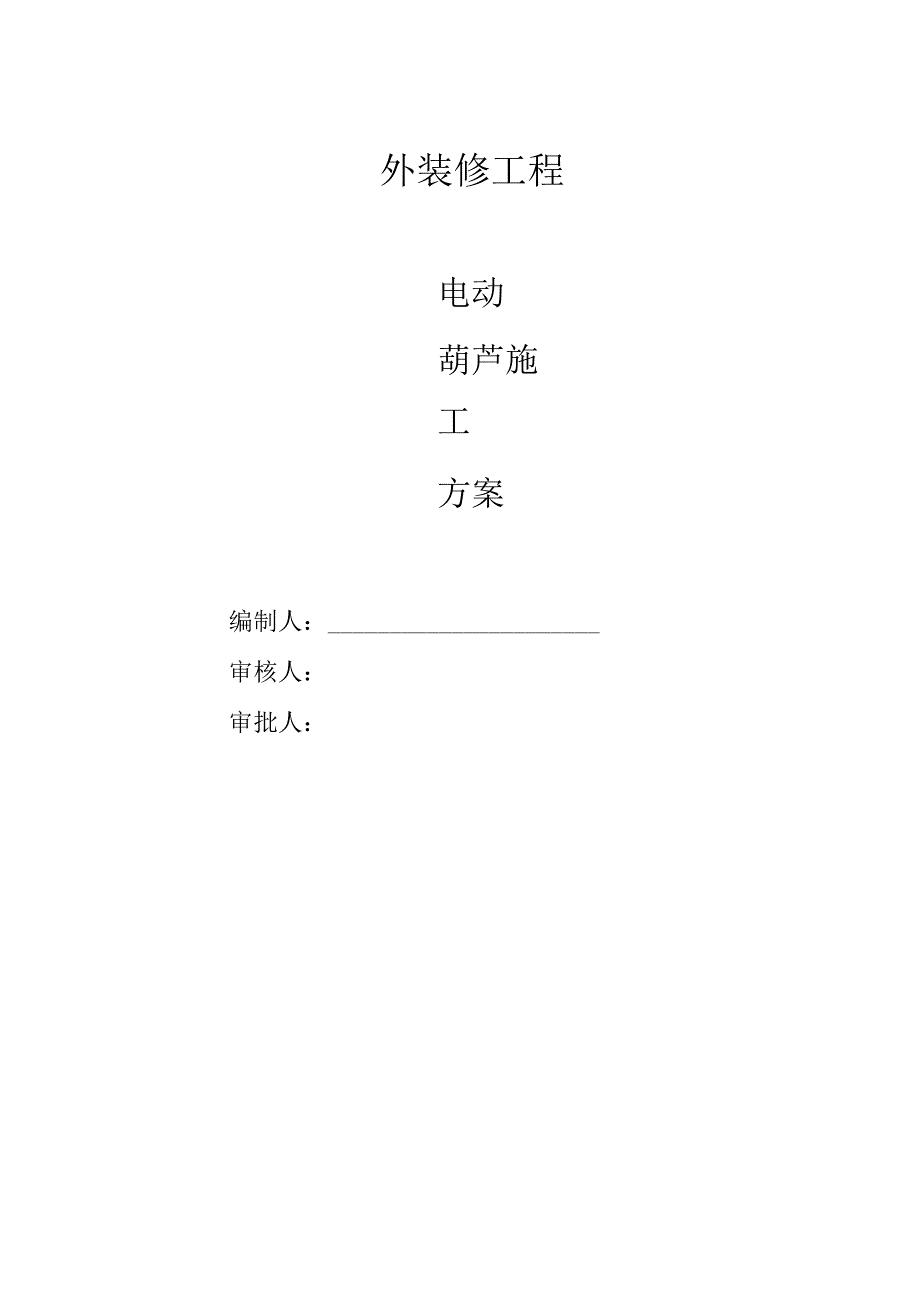

1、外装修工程电动葫芦施工方案编制人：审核人：审批人：一、工程概况3二、编制依据3三、总体筹划3四、电动葫芦使用位置及吊重4五、电动葫芦安装4六、机具技术参数及故障排除66. 1、机具技术参数67. 2故障与排除6七、施工前准备、安装程序及技术措施7八、安全操作规程8九、试运行9十、应急预案1010.1、 事故类别：1010.2、 应急救援组织的职责1110.3、 事故报告和现场保护1210.4、 应急总结与奖惩13十一、管理措施：1311.1、 组织机构表：1311.2、 、管理目标：1311.3、 管理措施：1311.4、 技术措施14一、工程概况1.1、 工程名称：A地块一标段综合楼1-5层
2、（含商铺S-A、S-B）外装修工程1.2、 工程地点：湖南省湘潭市芙蓉路与月华路交汇处1.3、 建设单位：投资有限公司1.4、 监理单位：厦门勤奋建设工程监理有限公司1.5、 总包单位：中国建筑第二工程局有限公司本项目为投资有限公司投资兴建，包括：明框玻璃幕墙、铝合金门窗、铝合金单板雨篷、及相关附属工程等。本工程主要结构类型：钢筋混凝土框架结构。二、编制依据2.1、建筑施工脚手架实用手册（含垂直运输设施）；2.2、建筑结构荷载规范GB50009-2001；2.3、 建筑施工安全检查标准JGJ59-20U；2.4、 机械设备安装工程施工及验收通用规范GB50231-2002；2.5、 5、起重机
3、设备安装工程施工及验收规范GB50278-98；2.6、设备厂家提供的说明书三、总体筹划本工程考虑到施工工期、质量、安全，故在选择用微型电动葫芦方案，应充分考虑以下几点：3.1、 架体的结构设计，力求做到结构要安全可靠。3.2、 在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3.3、 选用材料时，力求做到常见通用、可周转利用，便于保养维修。3.4、 结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；3.5、 综合以上几点，电动葫芦架体搭设，还必须符合JeJ59-2011、JCJ130-2011等检查标准要求，要符合相关文明标化工地的有关标准。四、电动
4、葫芦使用位置及吊重4.1电动葫芦安装在A地块一标段综合楼1-5层（含商铺S-A.S-B）屋顶3轴，2326轴、东面跟西面AC轴。4.2电动葫芦用于现场起重龙骨，每吊一次为一根龙骨，一根龙骨最重达到90KG.五、电动葫芦安装5.1、 微型电动葫芦安装的位置要根据现场工作需要而定。安装在专门的微型电动葫芦支架上，且牢固可靠。避免钢丝绳与限位架直接接触，否则会导致限位开关失灵，造成电动葫芦不能正常工作。5.2、 固定电动葫芦使用六角头螺栓、平垫圈、弹簧垫圈等附件。各部件安装并用力矩扳手将螺栓紧固。固定环紧紧压住安装杆，使电动葫芦机身不能沿安装杆移动或转动。女袭drawing for图fixation
5、安装图5.3、 电源安装电动葫芦工作的标准电源是单相交流220(V)/50(HZ),且必须使用带有接地线的插座。5.4、 钢丝绳缠绕方法5.5、 电动葫芦固定节点图CEIWH=六、机具技术参数及故障排除1.1、 机具技术参数产品型号使用方法额定起重(kg)起升速度(mmin)起升高度(In)钢丝绳长(m)输入功率(W)工作制额定电压(V)PA500单钩2501012121150S320%-IOmin单相220V-10min双钩500566、 2故障与排除电动葫芦经长期使用或操作不当，可能会出现各种故障，常见故障、产生原因及排除方法:常见故障原因排除方法手按按钮开关电机不转动1、电源未接通2、接
6、线折断或松脱3、开关失灵4、电容器损坏5、(上升按钮失灵)限位架未复位或行程开关失灵1、接通电源2、检查接线并修复3、修复或调换开关4、调换电容器5、检查限位器或调换行程开关手按按钮开关电机杂音大不能正常启动1、电源电压过低2、电容器损坏3、开关接触不良1、调整电源电压2、调换电容器3、修复或调换开关噪音过大1、润滑不良2、齿轮或轴承损坏3、拆后装配不良或磕碰1、加足润滑脂2、检查调换齿轮或轴承3、重新检查装配各零件并修复磕碰部位机壳1、接地失灵或无接地2、内部导线与机壳接地1检查并修复接地线检查并修复内部导线限位机构失灵且升降指令与执行结果相反因操作不当导致钢丝绳反向缠绕在绳筒按上升开关，使
7、吊钩下降到底且钢丝绳完全脱离绳筒，然后开始正常工作七、施工前准备、安装程序及技术措施7、 1、电动葫芦到达安装地点后,首先应先检查在运输途中有无损坏情况,若发现有损坏情况,应及时修复方可使用.8、 2、清点设备技术文件，核查设备型号是否符合要求，并按施工方案进行安全技术交底。9、 3、安装程序及技术措施：7.3.1安装顺序：施工准备一设备开箱清点和检查验收一架体搭设一电动葫芦安装一接通电源f试运验收。7.3.2设备开箱检查验收：按装箱清单检查设备零、部件材料及附件的型号、规格、数量，符合设计和设备技术文件的要求，且有出厂合格证，机电设备应未变形、损伤和锈蚀，尤其是钢丝绳不得有锈蚀、损伤、弯折、
8、打环、结扣、裂嘴、松散和断丝现象。7.3.3限位验收：电动葫芦上应有限位装置及缓冲装置，以防止意外事故。及吊钩的固定方法，紧固件拧紧度均应严格按技术文件标准执行。7.4、在安装完毕后应进行一次全面检查,检查内容如下：7.4.1电动葫芦的电气装置是否适合于安装地点的电流种类和工作电压7.4.2电气线路连接是否正确可靠7.4.3限位装置动作是否正确、灵活、可靠7.4.4所有润滑部份是否分别加足润滑油7. 4.5选择供电电缆时必须保证电机进线端电源不低于额定电压的90%八、安全操作规程8.1在使用电动葫芦之前，请务必认真阅读说明，电动葫芦的安装位置一定要选择在符合需要，便于操作的地方。要定期检查电动
9、葫芦的安装是否牢固；8. 2电动葫芦的起重量是有限的。不要超载使用，也不要在被起吊物体重量不清楚时使用。超载会损坏电动葫芦和钢丝绳，增加操作过程中的不安全因素；8.3电动葫芦是按S3-20%(25%)IOmin工作制设计的(即工作2min要休息8min),不要长时间连续使用。连续使用会增加操作过程中的不安全因素；严重时会损坏电机；8.4电动葫芦在工作时不要“牵拉”被吊物体，否则会使电动葫芦承受的载荷增加，容易使电动葫芦和钢丝绳处于超载状态；8.5保持电动葫芦工作区域干净、整洁。不要让闲杂人员靠近，不要让任何人接触拉紧的钢丝绳，严禁任何人站在处于运转状态的电动葫芦的下方；8.6要更换钢丝绳时，其
10、型号规格一定要与原来的钢丝绳相一致；1.1 7钢丝绳进行操作时，请戴上加厚的皮手套且不要让钢丝绳从手中滑过，否则钢丝绳的破损处在可能会刺伤手；8.8 电动葫芦在结束操作后，将钢丝绳收入绳筒时，不要用手直接去引导钢丝绳的排列;8.9 9不要用挂钩钩住钢丝绳本身，也不要用电动葫芦的钢丝绳系、栓被吊物体，否则会损坏钢丝绳。在拴住被吊的物体时，请使用其他合适的绳索；8.10 限位器是作为安全装置配置的，它能保证当吊钩上升到极限位置时自动切断上升电路。不要将限位器作为行程开关使用；8.11 不要用电动葫芦起吊人或用于载人电梯；8.12 电动葫芦安装位置的选择，要使警告标志和指示性标志处于醒目状态，因为需
11、要根据有关标志进行正确操作;8.13确保在电动葫芦运转毫无障碍的情况下操作;8.14在饮酒、服药和生病的情况下，不要操作电动葫芦；8.15电动葫芦工作时，不要在电动葫芦下方及周围工作；8.16使用与电动葫芦一起提供的固定附件，否则会处于不安全状态；8.17不要随意改造或焊接电动葫芦的零部件，否则会降低电动葫芦工作的安全性；8. 18用电动葫芦起吊物体时，要确保绳筒上至少保留3圈钢丝绳，以防止钢丝绳受力过大时从绳筒上脱落。九、试运行8.1 电动葫芦试运行前应确认下列准备工作及条件已具备：1.1 .1电动葫芦所有机械零部件、设备、电器线路及设备均已按设备技术文件及规范CB50278-98中第H一章
12、第1-6相关标准的程序逐项进行安装调试完。1.2 .2电动葫芦试运前应按规定报请业主方，监理方专业人员共同参加其试运检查验收工作全部过程。9.L3电动葫芦试运时，应按规定做好每道试运程序，并且准确，所有试运结果应有施工、监理、建设单位三方代表认可签字。9.2空负荷试运转：9. 2.1试运前的检查：9. 2.Ll电气系统中的安全联锁装置、制动器系统等安装完毕，且符合规范标准，其模拟试验时动作应灵敏、准确、可靠。9.1 1.2钢丝绳端的固定及其在吊钩、滑轮组和卷筒上的缠绕应正确、可靠。9.2.L3各润滑点和减速器新加注的润滑油及润滑脂的性能、型号和数量应符合设备技术文件中的规定。9.2.1.4盘动
13、各运动机构的制动轮，检查其制动间隙及工作行程是否符合设备技术文件的规定值，否则应进行调整，其两制动瓦与制动轮之间间隙应均匀。9.2.2试运转：9.2.2.1操作方向（控制器）应与电动葫芦的运转方向相符。9.2.2.2启动电动机，其运转应正常，制动器动作应准确、可靠。9. 2.2.3当吊钩下降到地面最低位置（与地面平行时）,卷筒上钢丝绳的缠绕应不小于3圈。10. 2.2.4试运转时，上下动作次数应不应小于5次，且应动作准确无误，否则不得进行下道工序试验。11. 2.2.5电动葫芦空负荷试运转合格后，应向业主、监理HSE提出申请，方可按照起重设备安装使用验收规范GB50278-98进行静负荷、动负
14、荷试运转，并且试运前应由工程监理、业主等方面的专业人员共同参加试运行的全过程。十、应急预案12. K事故类别：（一）由于坠落等原因造成的人身伤亡事故；（二）由于触电等原因造成的人身伤亡事故；（三）其他安全事故。应急救援组织机构指挥部设计应急指挥领导小组，负责处理出现的各种应急情况，具体机构如下：项目部应急指挥领导小组陈明.组长 雷杰Q 口 9组员组员徐波杨浩组员 陈文学指挥长12.2、 应急救援组织的职责（一）组织有关部门按照应急救援预案迅速开展抢救工作，防止事故的进一步扩大，力争把事故损失降到最低程度;（二）负责召集各参与抢险救援部门的现场负责人研究现场救援方案，制定具体救援措施，明确各部门的职责分工;（三）抢救现场伤员;（四）抢救现场物资;（五）保证现场救援通道的畅通。应急救援的培训与演练（一）培训按计划组织工程技术人员。安装人员进行有效的培训，从而具备完成其应急任务所需的知识和技能。（1）每3个月进行一次培训;（2）新加入的人员及时培训;主要培训一下内容:(1)解救；(2)更换和割短钢丝绳；(3)施工用电常识；(4)坠落保护；(5)电动工具的安全使用；(6)对危险源的突显特性辨识；(7)事故报警；(8)紧急情况下人员的安全疏散；(9)现场抢救的基本知识。(二)演练应急预案和应急计划确立后，按计划组织人员有效的培训，公司工程技术人员每3个月演练一次，每次演练结束，及
