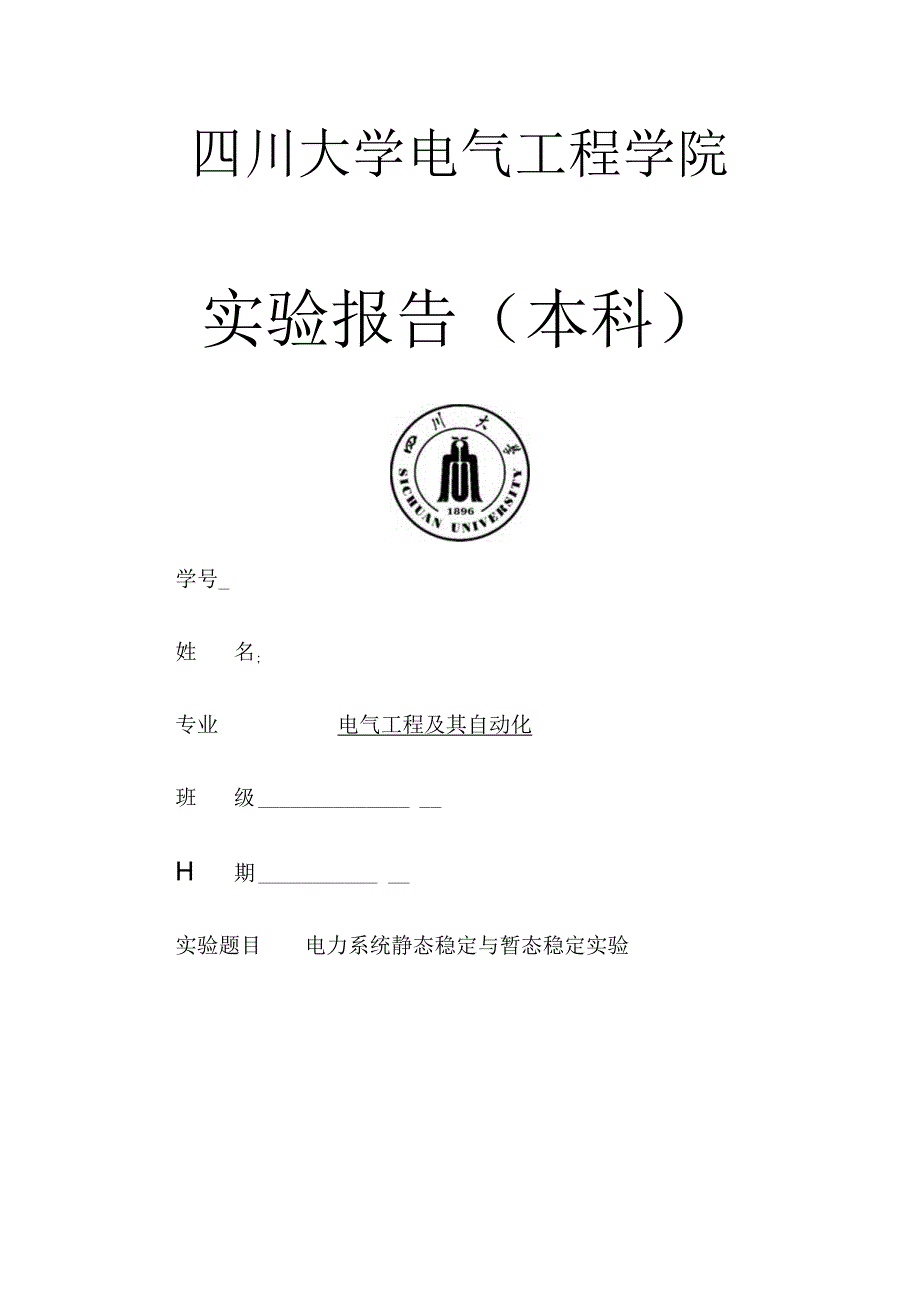

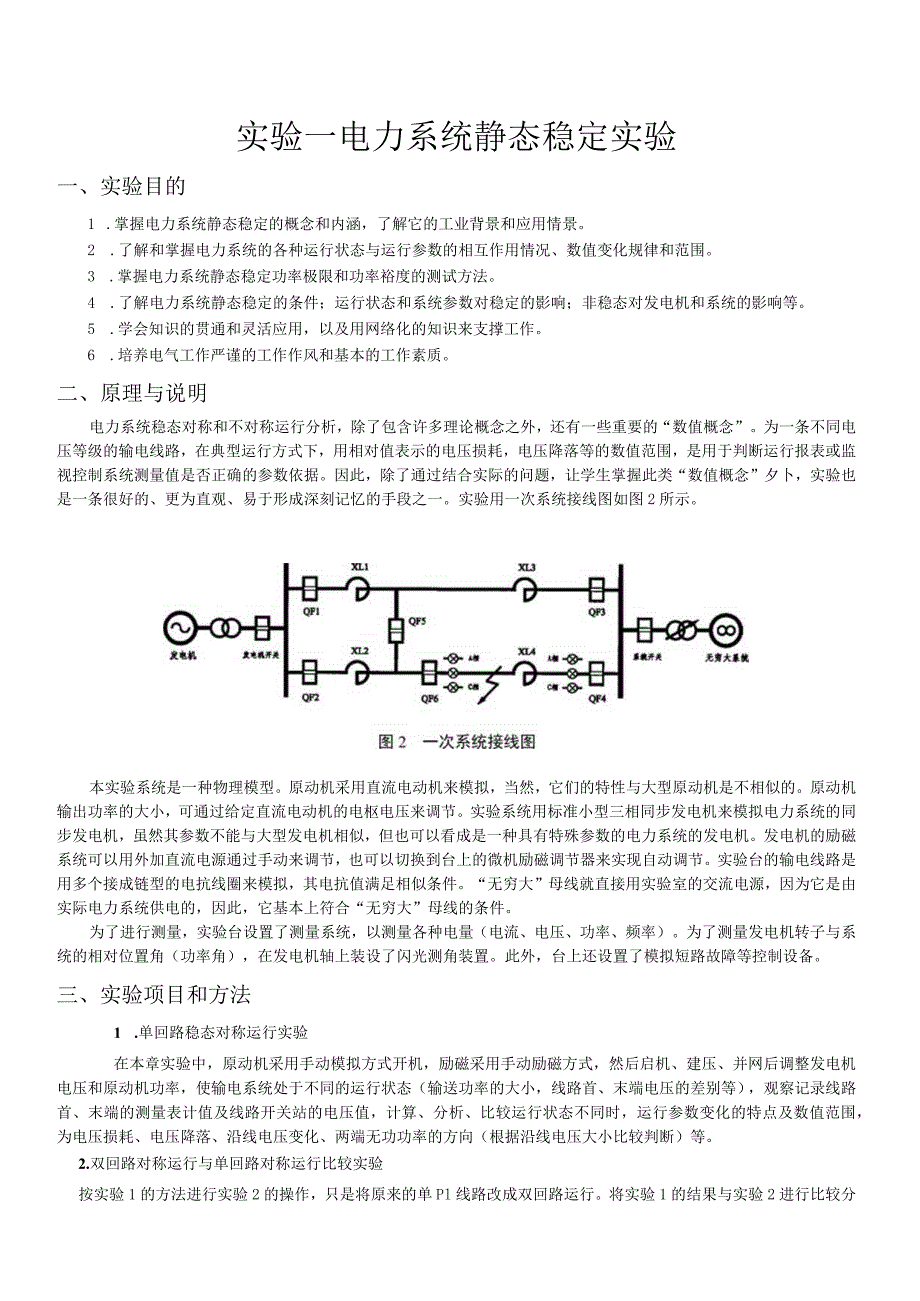

1、四川大学电气工程学院实验报告（本科）学号_姓名;专业电气工程及其自动化班级H期实验题目电力系统静态稳定与暂态稳定实验实验一电力系统静态稳定实验一、实验目的1 .掌握电力系统静态稳定的概念和内涵，了解它的工业背景和应用情景。2 .了解和掌握电力系统的各种运行状态与运行参数的相互作用情况、数值变化规律和范围。3 .掌握电力系统静态稳定功率极限和功率裕度的测试方法。4 .了解电力系统静态稳定的条件；运行状态和系统参数对稳定的影响；非稳态对发电机和系统的影响等。5 .学会知识的贯通和灵活应用，以及用网络化的知识来支撑工作。6 .培养电气工作严谨的工作作风和基本的工作素质。二、原理与说明电力系统稳态对称
2、和不对称运行分析，除了包含许多理论概念之外，还有一些重要的“数值概念”。为一条不同电压等级的输电线路，在典型运行方式下，用相对值表示的电压损耗，电压降落等的数值范围，是用于判断运行报表或监视控制系统测量值是否正确的参数依据。因此，除了通过结合实际的问题，让学生掌握此类“数值概念”夕卜，实验也是一条很好的、更为直观、易于形成深刻记忆的手段之一。实验用一次系统接线图如图2所示。本实验系统是一种物理模型。原动机采用直流电动机来模拟，当然，它们的特性与大型原动机是不相似的。原动机输出功率的大小，可通过给定直流电动机的电枢电压来调节。实验系统用标准小型三相同步发电机来模拟电力系统的同步发电机，虽然其参数
3、不能与大型发电机相似，但也可以看成是一种具有特殊参数的电力系统的发电机。发电机的励磁系统可以用外加直流电源通过手动来调节，也可以切换到台上的微机励磁调节器来实现自动调节。实验台的输电线路是用多个接成链型的电抗线圈来模拟，其电抗值满足相似条件。“无穷大”母线就直接用实验室的交流电源，因为它是由实际电力系统供电的，因此，它基本上符合“无穷大”母线的条件。为了进行测量，实验台设置了测量系统，以测量各种电量（电流、电压、功率、频率）。为了测量发电机转子与系统的相对位置角（功率角），在发电机轴上装设了闪光测角装置。此外，台上还设置了模拟短路故障等控制设备。三、实验项目和方法1 .单回路稳态对称运行实验在

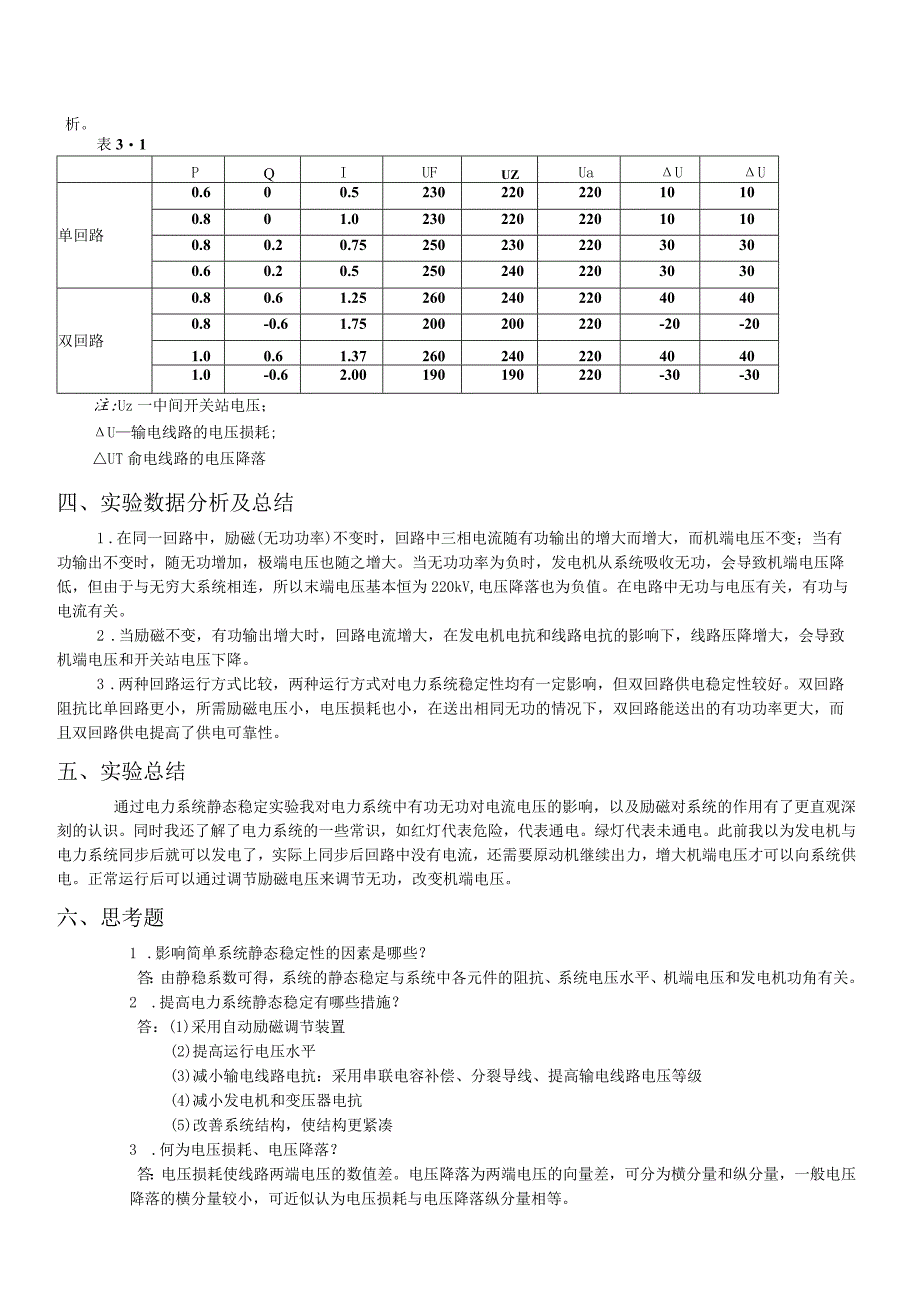

4、本章实验中，原动机采用手动模拟方式开机，励磁采用手动励磁方式，然后启机、建压、并网后调整发电机电压和原动机功率，使输电系统处于不同的运行状态（输送功率的大小，线路首、末端电压的差别等），观察记录线路首、末端的测量表计值及线路开关站的电压值，计算、分析、比较运行状态不同时，运行参数变化的特点及数值范围，为电压损耗、电压降落、沿线电压变化、两端无功功率的方向（根据沿线电压大小比较判断）等。2.双回路对称运行与单回路对称运行比较实验按实验1的方法进行实验2的操作，只是将原来的单Pl线路改成双回路运行。将实验1的结果与实验2进行比较分析。表31PQIUFUZUaUU单回路0.600.523022022
5、010100.801.023022022010100.80.20.7525023022030300.60.20.52502402203030双回路0.80.61.2526024022040400.8-0.61.75200200220-20-201.00.61.3726024022040401.0-0.62.00190190220-30-30注:Uz一中间开关站电压；U输电线路的电压损耗;UT俞电线路的电压降落四、实验数据分析及总结1 .在同一回路中，励磁(无功功率)不变时，回路中三相电流随有功输出的增大而增大，而机端电压不变；当有功输出不变时，随无功增加，极端电压也随之增大。当无功功率为负时，
6、发电机从系统吸收无功，会导致机端电压降低，但由于与无穷大系统相连，所以末端电压基本恒为220kV,电压降落也为负值。在电路中无功与电压有关，有功与电流有关。2 .当励磁不变，有功输出增大时，回路电流增大，在发电机电抗和线路电抗的影响下，线路压降增大，会导致机端电压和开关站电压下降。3 .两种回路运行方式比较，两种运行方式对电力系统稳定性均有一定影响，但双回路供电稳定性较好。双回路阻抗比单回路更小，所需励磁电压小，电压损耗也小，在送出相同无功的情况下，双回路能送出的有功功率更大，而且双回路供电提高了供电可靠性。五、实验总结通过电力系统静态稳定实验我对电力系统中有功无功对电流电压的影响，以及励磁对
7、系统的作用有了更直观深刻的认识。同时我还了解了电力系统的一些常识，如红灯代表危险，代表通电。绿灯代表未通电。此前我以为发电机与电力系统同步后就可以发电了，实际上同步后回路中没有电流，还需要原动机继续出力，增大机端电压才可以向系统供电。正常运行后可以通过调节励磁电压来调节无功，改变机端电压。六、思考题1 .影响简单系统静态稳定性的因素是哪些？答：由静稳系数可得，系统的静态稳定与系统中各元件的阻抗、系统电压水平、机端电压和发电机功角有关。2 .提高电力系统静态稳定有哪些措施？答：(1)采用自动励磁调节装置(2)提高运行电压水平(3)减小输电线路电抗：采用串联电容补偿、分裂导线、提高输电线路电压等级
8、(4)减小发电机和变压器电抗(5)改善系统结构，使结构更紧凑3 .何为电压损耗、电压降落？答：电压损耗使线路两端电压的数值差。电压降落为两端电压的向量差，可分为横分量和纵分量，一般电压降落的横分量较小，可近似认为电压损耗与电压降落纵分量相等。4.“两表法”测量三相功率的原理是什么？它有什么前提条件?答：=一相负载由图可知Wl测量AB线电压与A相电流，W2测量BC线电压与C相电流。P=P+P2=uAB1A+uBC1C+zc=oP=(UA-Ub)Ia+(U8-Uc)Ic=UaIaUcIc-Ub(Ia+Ic)=uaia+ucic+ubib所以两表所测功率之和即为三相功率。但是此方法只适用于三相三线制
9、系统，在配电网中为保证三项对称,需要引入第四根线组成三相四线制系统，无法使用两表法测量三相功率。实验二电力系统暂态稳定实验一、实验目的1 .通过实验加深对电力系统暂态稳定内容的理解，使课堂理论教学与实践结合，提高学生的感性认识。2 .学生通过实际操作，从实验中观察到系统失步现象和掌握正确处理的措施二、原理与说明电力系统暂态稳定问题是指电力系统受到较大的扰动之后，各发电机能否继续保持同步运行的问题。在各种扰动中以短路故障的扰动最为严重。正常运行时发电机功率特性为：Pl=(EoXUo)sin1Xl;3 路运行时发电机功率特性为：P2=(EoXUo)XsinX2;4 障切除发电机功率特性为：P3=(
10、EoXUo)sin3X3;对这三个公式进行比较，我们可以知道决定功率特性发生变化与阻抗和功角特性有关。而系统保持稳定条件是切除故隙角6c小于max,max可由等面积原则计算出来。本实验就是基于此原理，由于不同短路状态下，系统阻抗X2不同，同时切除故障线路不同也使X3不同，max也不同，使对故障切除的时间要求也不同。同时，在故障发生时及故障切除通过强励磁增加发电机的电势，使发电机功率特性中EO增加，使max增加，相应故障切除的时间也可延长；由于电力系统发生瞬间单相接地故障较多，发生瞬间单相故障时采用自动重合闸，使系统进入正常工作状态。这二种方法都有利于提高系统的稳定性。三、实验项目与方法(一)短
11、路对电力系统暂态稳定的影响1.短路类型对暂态稳定的影响本实验台通过对操作台上的短路选择按钮的组合可进行单相接地短路，两相相间短路，两相接地短路和三相短路试验。固定短路地点，短路切除时间和系统运行条件，在发电机经双回线与“无穷大”电网联网运行时，某一回线发生某种类型短路，经一定时间切除故障成单回线运行。短路的切除时间在微机保护装置中设定，同时要设定重合闸是否投切。在手动励磁方式下通过调速器的增(减)速按钮调节发电机向电网的出力，测定不同短路运行时能保持系统稳定时发电机所能输出的最大功率，并进行比较，分析不同故障类型对暂态稳定的影响。将实验结果与理论分析结果进行分析比较。P皿为系统可以稳定输出的极
12、限，注意观察有功表的读数，当系统出于振荡临界状态时，记录有功表读数，最大电流读数可以从YHBIII型微机保护装置读出，具体显示为：GL-三相过流值GA-A相过流值GB-B相过流值GC-C相过流值微机保护装置的整定值代码如下：01：过流保护动作延迟时间02：重合闸动作延迟时间03：过电流整定值04：过流保护投切选择05：重合闸投切选择另外，短路时间TD由面板上“短路时间”继电器整定，具体整定参数为表5-1。表5-1整定值代码0102030405Td整定值0.5(s)/5.00(A)OnOff1.0(s)微机保护装置的整定方法如下：按压“画面切换”按钮，当数码管显示P-J时，按压触摸按钮“+”或“
13、一”输入密码，待密码输入后，按下按键“”，如果输入密码正确，就会进入整定值修改画面。进入整定值修改画面后，通过先选01整定项目，再按压触摸按钮“+”或“一”选择当保护时间(s)；通过”选03整定项目，再按压触摸按钮“+”或“一”选择当过电流保护值；通过”选04整定项目，再按压触摸按钮“+”或“一”选择当过电流保护投切ON；通过选05整定项目，再按压触摸按钮“+”或“一”选择重合闸投切为OFF。(详细操作方法WDTIII综合自动化试验台使用说明书。)表5-2短路切除时间t=0.5s短路类型：单相接地短路QFlQF2QF3QF4QF5QF6P皿(W)最大短路电流（八）1111012.24.6601
