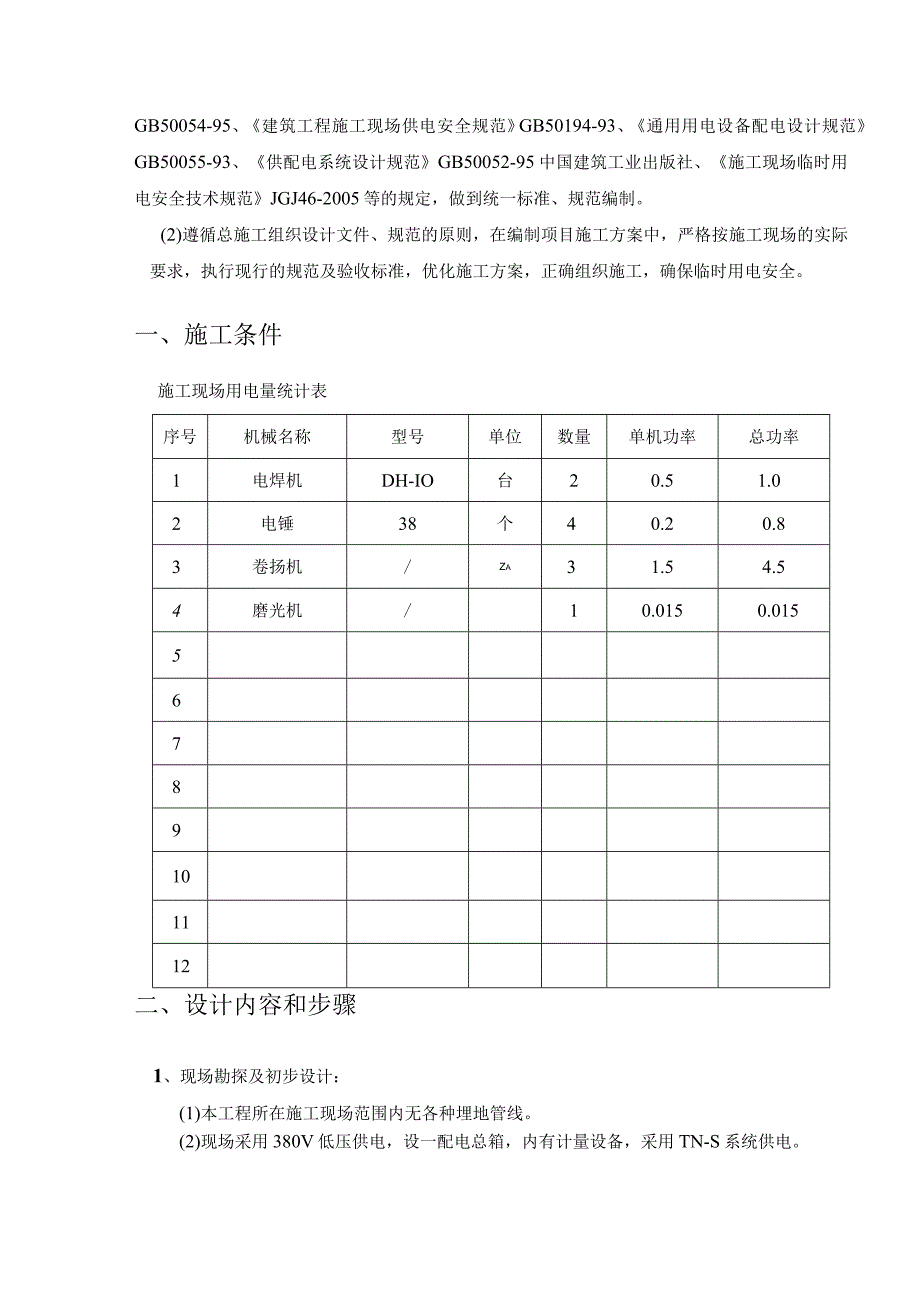

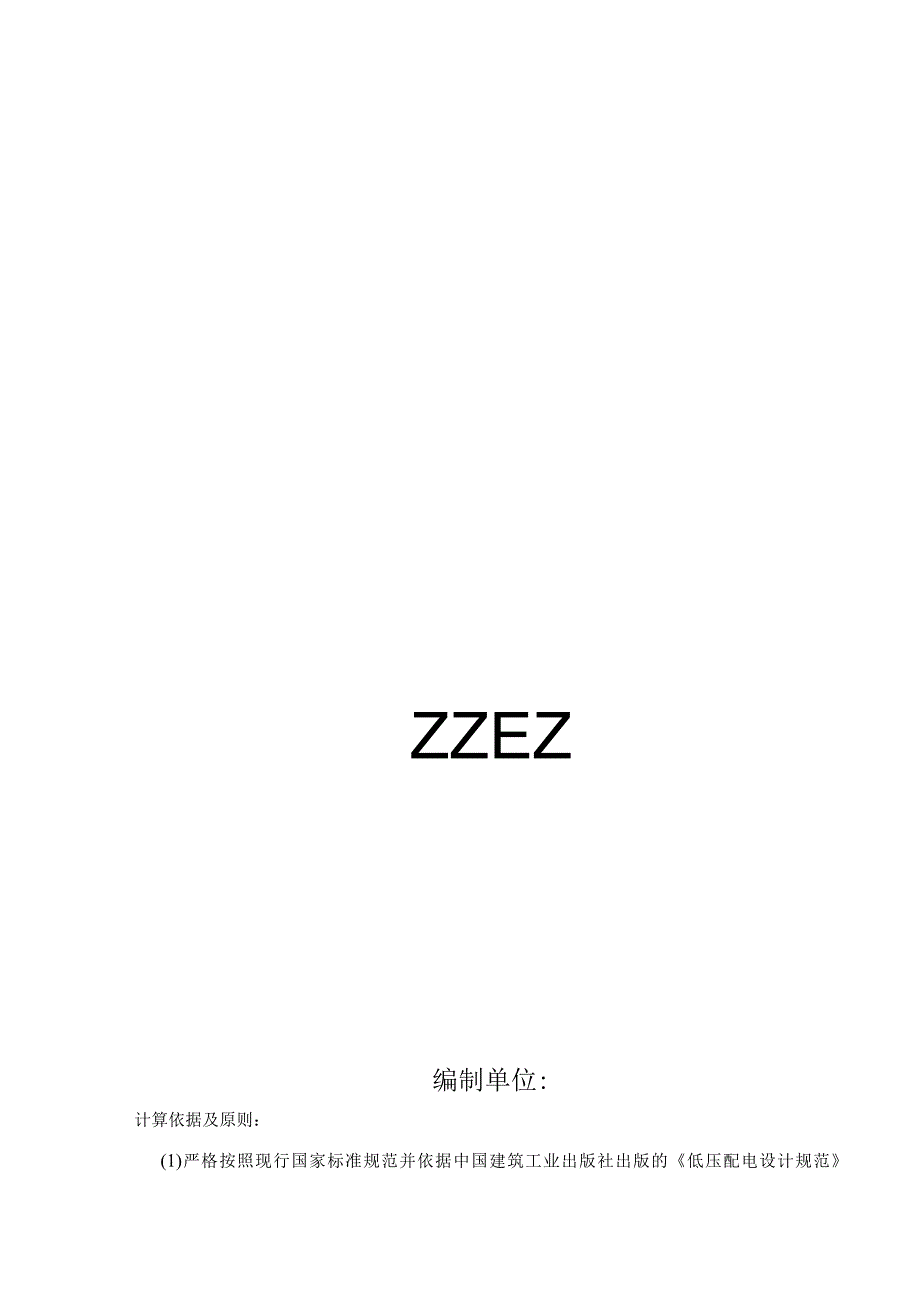

1、ZZEZ编制单位:计算依据及原则:(1)严格按照现行国家标准规范并依据中国建筑工业出版社出版的低压配电设计规范GB50054-95、建筑工程施工现场供电安全规范GB50194-93、通用用电设备配电设计规范GB50055-93、供配电系统设计规范GB50052-95中国建筑工业出版社、施工现场临时用电安全技术规范JGJ46-2005等的规定,做到统一标准、规范编制。(2)遵循总施工组织设计文件、规范的原则,在编制项目施工方案中,严格按施工现场的实际要求,执行现行的规范及验收标准,优化施工方案,正确组织施工,确保临时用电安全。一、施工条件施工现场用电量统计表序号机械名称型号单位数量单机功率总功率

2、1电焊机DH-IO台20.51.02电锤38个40.20.83卷扬机/Za31.54.54磨光机/10.0150.01556789101112二、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电,设一配电总箱,内有计量设备,采用TN-S系统供电。(3)根据施工现场用电设备布置情况,采用导线穿钢管埋地敷设,布置位置及线路走向参见临时配电系统图及现场平面图,采用三级配电,两极防护。(4)按照JGJ46-2005规定制定施工组织设计,接地电阻RW4Q02、确定用电负荷:交流电焊机(2台)Kx=0.7,Cos=0.4,tg=2.29Pj

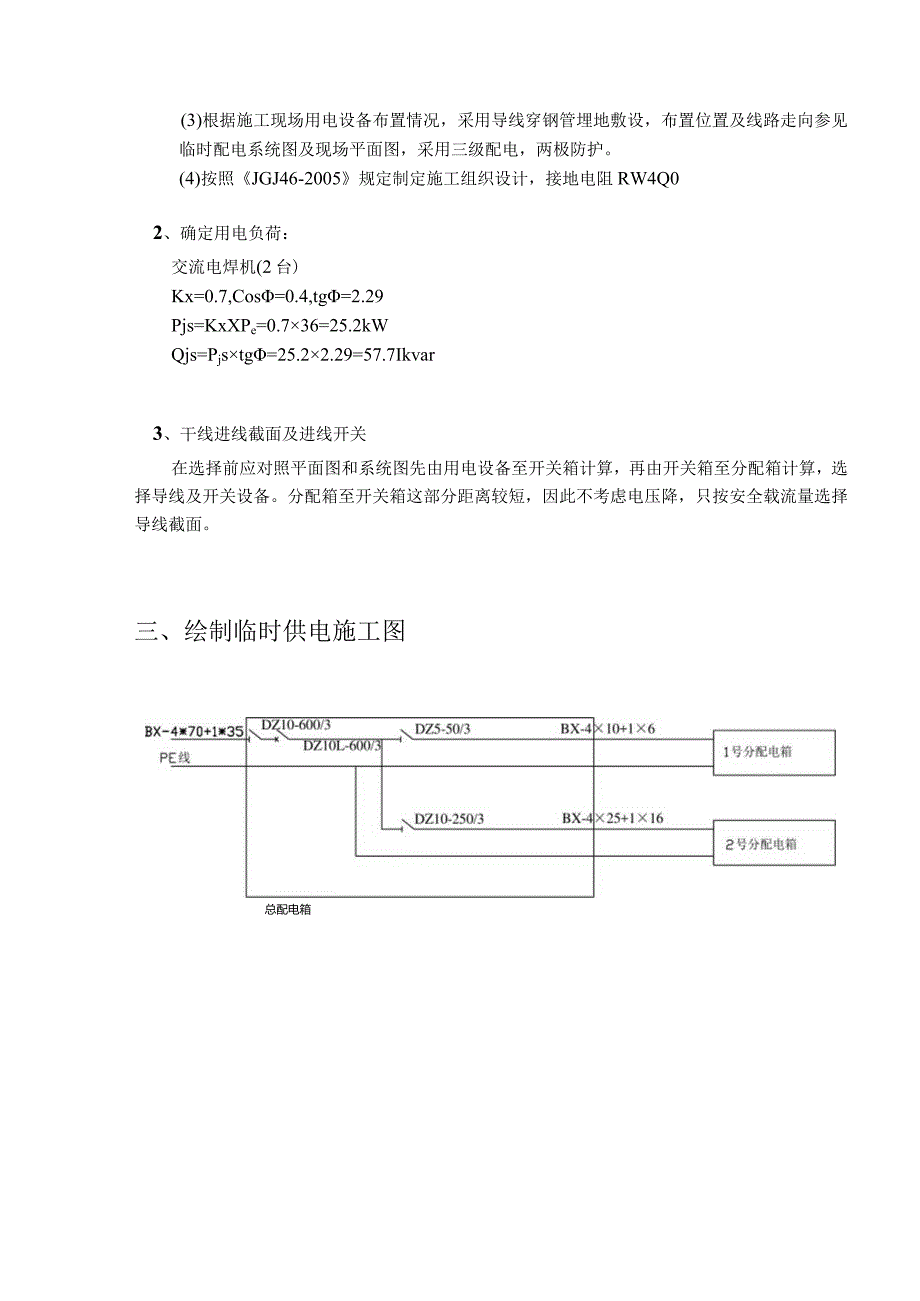

3、s=KxXPe=0.736=25.2kWQjs=Pjstg=25.22.29=57.7Ikvar3、干线进线截面及进线开关在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分配箱至开关箱这部分距离较短,因此不考虑电压降,只按安全载流量选择导线截面。三、绘制临时供电施工图总配电箱1号干线分配蛹BX-410l6PE线Hkl-15/3DZI()L-1(X)3、BX-410+1X6照明铺灯照明情灯开关箱交流电焊机汗关箱四、安全用电技术措施安全用电技术措施包括两个方向的内容:一是安全用电在技术上所采取的措施;二是为了保证安全用电和供电的可靠性在组织上所采取

4、的各种措施,它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容:(一)安全用电技术措施1 .保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时,如果人体触及此外壳时,由于人体的电阻远大于接地体电阻,则大部分电流经接地体流入大地,而流经人体的电流很小。这时只要适当控制接地电阻(一般不大于4Q),就可减少触电事故发生。但是在TT供电系统中,这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场,按规定保护接地电阻不大于4Q。2 .保护接零在电源中性点直接接地的低压电力系统中,将用电

5、设备的金属外壳与供电系统中的零线或专用零线直接做电气连接,称为保护接零。它的作用是当电气设备的金属外壳带电时,短路电流经零线而成闭合电路,使其变成单相短路故障,因零线的阻抗很小,所以短路电流很大,一般大于额定电流的几倍甚至几十倍,这样大的单相短路将使保护装置迅速而准确的动作,切断事故电源,保证人身安全。其供电系统为接零保护系统,即TN系统。保护零线是否与工作零线分开,可将TN供电系统划分为TN-C、TN-S和TN-C-S三种供电系统。本工程采用TN-S系统TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统,也称三相五线制。它的优点是专用保护线上无电流,此线专门承接

6、故障电流,确保其保护装置动作。应该特别指出,PE线不许断线。在供电末端应将PE线做重复接地。TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统,也称三相五线制。它的优点是专用保护线上无电流,此线专门承接故障电流,确保其保护装置动作。应该特别指出,PE线不许断线。在供电末端应将PE线做重复接地。TN-C-S供电系统。在建筑施工现场如果与外单位共用一台变压器或本施工现场变压器中性点没有接出PE线,是三相四线制供电,而施工现场必须采用专用保护线PE时,可在施工现场总箱中零线做重复接地后引出一根专用PE线,这种系统就称为TN-C-S供电系统。施工时应注意:除了总箱处外,其

7、它各处均不得把N线和PE线连接,PE线上不许安装开关和熔断器,也不得把大地兼做PE线。PE线也不得进入漏电保护器,因为线路末端的漏电保护器动作,会使前级漏电保护器动作。必须注意:在同一系统中不允许对一部分设备采取接地,对另一部分采取接零。因为在同一系统中,如果有的设备采取接地,有的设备采取接零,则当采取接地的设备发生碰壳时,零线电位将升高,而使所有接零的设备外壳都带上危险的电压。3 .设置漏电保护器(1)施工现场的总配电箱和开关箱应至少设置两级漏电保护器,而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合,使之具有分级保护的功能。(2)开关箱中必须设置漏电保护器,施工现场所有用

8、电设备,除作保护接零外,必须在设备负荷线的首端处安装漏电保护器。(3)漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。(4)漏电保护器的选择应符合国标GB6829-86漏电动作保护器(剩余电流动作保护器)的要求,开关箱内的漏电保护器其额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA,额定漏电动作时间应小于0.1s。4 .安全电压安全电压指不戴任何防护设备,接触时对人体各部位不造成任何损害的电压。国标GB3805-83安全电压中规定,安全电压值的等级有.42、36、

9、24、12、6V五种。同时还规定:当电气设备采用了超过24V时,必须采取防直接接触带电体的保护措施。对下列特殊场所应使用安全电压照明器。(1)隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.5m等场所的照明,电源电压应不大于36V。(2)在潮湿和易触及带电体场所的照明电源电压不得大于24V。(3)在特别潮湿的场所,导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。5 .电气设备的设置应符合下列要求(D应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱,实行分级配电(2)箱与照明配电箱宜分别设置,如合置在同一配电箱内,动力和照明线路应分路设置,照明线路接线宜接在

10、动力开关的上侧。(3)应由末级分配电箱配电。开关箱内应一机一闸,每台用电设备应有自己的开关箱,严禁用一个开关电器直接控制两台及以上的用电设备。(4)设在靠近电源的地方,分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。(5)配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间,其周围不得堆放任何有碍操作、维修的物品。(6)配电箱、开关箱安装

11、要端正、牢固,移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.3m,小于1.5m。移动式分配电箱、开关箱的下皮与地面的垂直距离为0.61.5m0配电箱、开关箱采用铁板或优质绝缘材料制作,铁板的厚度应大于1.5mm。(7)配电箱、开关箱中导线的进线口和出线口应设在箱体下底面,严禁设在箱体的上顶面、侧而、后面或箱门处。6 .电气设备的安装(1)配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上,然后整体紧固在配电箱箱体内,金属板与配电箱体应作电气连接。(2)配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上,不得歪斜和松动。并且电器设备之间、设备与板

12、四周的距离应符合有关工艺标准的要求。(3)配电箱、开关箱内的工作零线应通过接线端子板连接,并应与保护零线接线端子板分设。(4)配电箱、开关箱内的连接线应采用绝缘导线,导线的型号及截面应严格执行临电图纸的标示截面。各种仪表之间的连接线应使用截面不小于2.5mn?的绝缘铜芯导线。导线接头不得松动,不得有外露带电部分。(5)各种箱体的金属构架、金属箱体,金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零,保护零线应经过接线端子板连接。(6)配电箱后面的排线需排列整齐,绑扎成束,并用卡钉固定在盘板上,盘后引出及引入的导线应留出适当余度,以便检修。(7)导线剥削处不应伤线芯过长,导线

13、压头应牢固可靠,多股导线不应盘卷压接,应加装压线端子(有压线孔者除外)。如必须穿孔用顶丝压接时,多股线应涮锡后再压接,不得减少导线股数。(8)配电箱、开关箱的进、出线口应配置固定线卡,进出线应加绝缘护套并成束卡固在箱体上,不得与箱体直接接触。移动式配电箱、开关箱、出线应采用橡皮护套绝缘电缆,不得有接头。(9)配电箱、开关箱外形结构应能防雨、防尘。7 .电气设备的操作与维修人员必须符合以下要求:(1)施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成,电工的等级应同工程的难易程度和技术复杂性相适应,初级电工不允许进行中、高级电工的作业。(2)各类用电人员应做到:1)掌握安全

14、用电基本知识和所用设备的性能;2)使用设备前必须按规定穿戴和配备好相应的劳动防护用品;并检查电气装置和保护设施是否完好。严禁设备带“病”运转;3)停用的设备必须拉闸断电,锁好开关箱;4)负责保护所用设备的负荷线、保护零线和开关箱。发现问题,及时报告解决;5)搬迁或移动用电设备,必须经电工切断电源并作妥善处理后进行。8 .电气设备的使用与维护(1)施工现场的所有配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。工作时必须穿戴好绝缘用品,必须使用电工绝缘工具。(2)检查、维修配电箱、开关箱时,必须将其前一级相应的电源开关分闸断电,并悬挂停电标志牌,严禁带电作业。(3)配电箱内盘

15、面上应标明各回路的名称、用途、同时要做出分路标记。(4)总、分配电箱门应配锁,配电箱和开关箱应指定专人负责。施工现场停止作业1小数点时以上时,应将动力开关箱上锁。(5)各种电气箱内不允许放置任何杂物,并应保持清洁。箱内不得挂接其它临时用电设备。(6)熔断器的熔体更换时,严禁用不符合原规格的熔体代替。9 .现场的电缆线路1)电缆中必须包含全部工作芯线和作用保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包括含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线;绿/黄双色芯线必须用作PE线,严禁混用。2)电缆线路应采用埋地或架空敷设,严禁沿地面明设,并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。3)电缆类型应更具敷设方式、环境条件等选择。埋地敷设应采用铠装电缆;当选用无铠装电缆时,应能放水、防腐。4)电缆直接埋地敷设的
