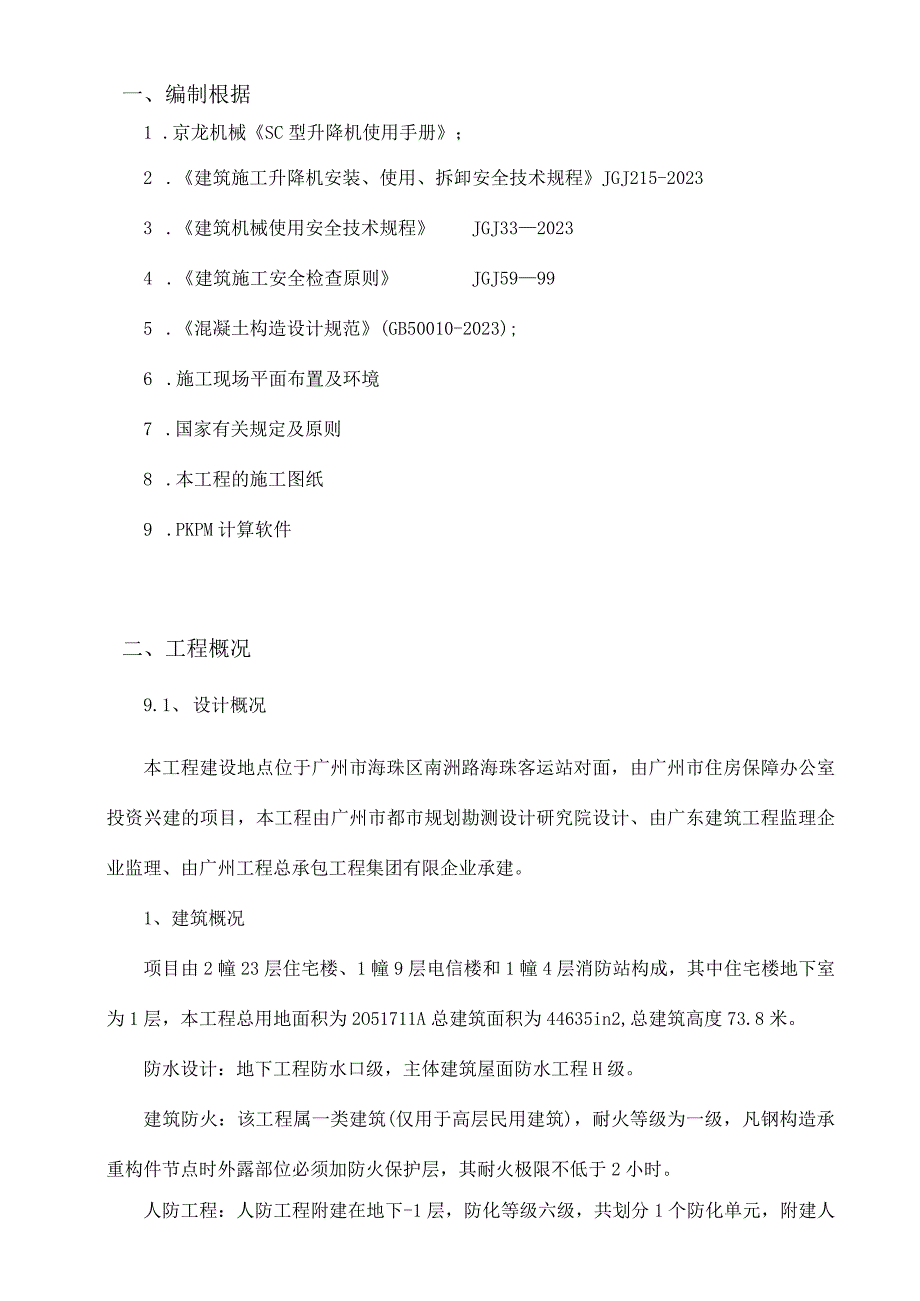

1、编一、编制根据二、工程概况2三、设备概述2四、基础技术规定及设计2（一）基础设置2（二）A栋基础承台设计验算3（三）B栋基础承台设计验算4五、扣件钢管支架计算书5六、施工电梯位置顶板部位砂计算（设计院计算书）12七、基础验收规定13八、安全措施13（一）地下室回顶支撑安全技术措施13（二）安全防护14七、危险源辨识及应急措施14附图15一、编制根据1 .京龙机械SC型升降机使用手册；2 .建筑施工升降机安装、使用、拆卸安全技术规程JGJ215-20233 .建筑机械使用安全技术规程JGJ3320234 .建筑施工安全检查原则JGJ59995 .混凝土构造设计规范(GB50010-2023);6
2、 .施工现场平面布置及环境7 .国家有关规定及原则8 .本工程的施工图纸9 .PKPM计算软件二、工程概况9.1、 设计概况本工程建设地点位于广州市海珠区南洲路海珠客运站对面，由广州市住房保障办公室投资兴建的项目，本工程由广州市都市规划勘测设计研究院设计、由广东建筑工程监理企业监理、由广州工程总承包工程集团有限企业承建。1、建筑概况项目由2幢23层住宅楼、1幢9层电信楼和1幢4层消防站构成，其中住宅楼地下室为1层，本工程总用地面积为2O51711A总建筑面积为44635in2,总建筑高度73.8米。防水设计：地下工程防水口级，主体建筑屋面防水工程H级。建筑防火：该工程属一类建筑(仅用于高层民用

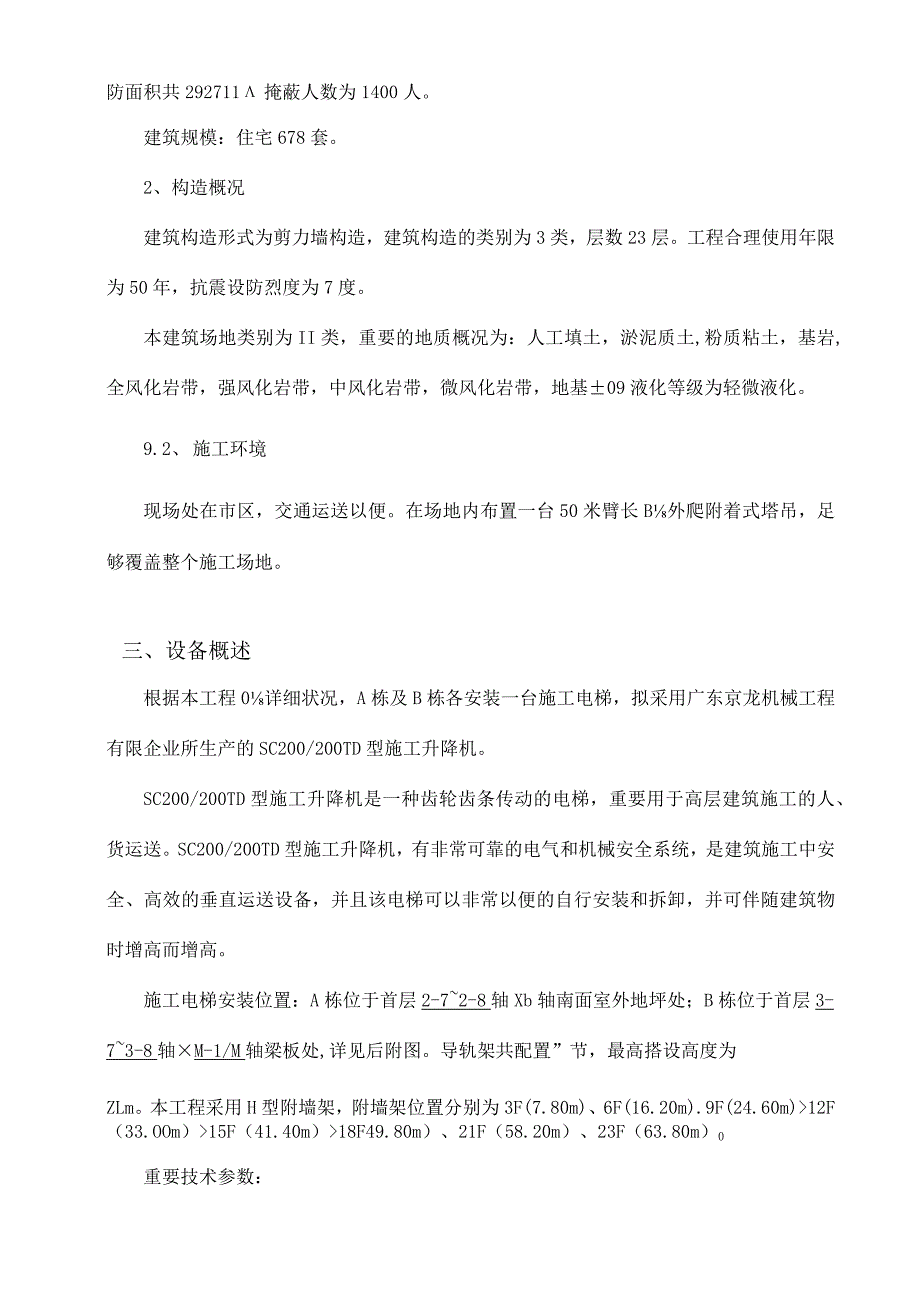

3、建筑)，耐火等级为一级，凡钢构造承重构件节点时外露部位必须加防火保护层，其耐火极限不低于2小时。人防工程：人防工程附建在地下-1层，防化等级六级，共划分1个防化单元，附建人防面积共292711掩蔽人数为1400人。建筑规模：住宅678套。2、构造概况建筑构造形式为剪力墙构造，建筑构造的类别为3类，层数23层。工程合理使用年限为50年，抗震设防烈度为7度。本建筑场地类别为II类，重要的地质概况为：人工填土，淤泥质土,粉质粘土，基岩,全风化岩带，强风化岩带，中风化岩带，微风化岩带，地基09液化等级为轻微液化。9.2、 施工环境现场处在市区，交通运送以便。在场地内布置一台50米臂长B外爬附着式塔吊，
4、足够覆盖整个施工场地。三、设备概述根据本工程0详细状况，A栋及B栋各安装一台施工电梯，拟采用广东京龙机械工程有限企业所生产的SC200/200TD型施工升降机。SC200/200TD型施工升降机是一种齿轮齿条传动的电梯，重要用于高层建筑施工的人、货运送。SC200/200TD型施工升降机，有非常可靠的电气和机械安全系统，是建筑施工中安全、高效的垂直运送设备，并且该电梯可以非常以便的自行安装和拆卸，并可伴随建筑物时增高而增高。施工电梯安装位置：A栋位于首层2-72-8轴Xb轴南面室外地坪处；B栋位于首层3-73-8轴M-1/M轴梁板处,详见后附图。导轨架共配置”节，最高搭设高度为ZLm。本工程采
5、用H型附墙架，附墙架位置分别为3F(7.80m)、6F(16.20m).9F(24.60m)12F（33.OOm）15F（41.40m）18F49.80m）、21F（58.20m）、23F（63.80m）0重要技术参数：1.型号：SC200/200TD2 .额定载重量（公斤）：2X20233 .起升速度（米/分）：334 .最大提高高度（米）：2505 .电机功率（千瓦）：10.56 .电机数量（台）：2X37 .吊笼尺寸（长X宽X高）（米）：3.2X1.5X2.7安全控制系统由电路里设置0多种安全开关装置及其他控制器件构成。在施工电梯运行发生异常状况时，将自动切断施工电梯电源，使吊笼停止运行
6、，以保证施工电梯的安全。SC200/200TD型施工升降机配置有防坠落安全装置、活板门安全开关、断绳保护开关、保险扣、上下限位开关、极限开关、限速保护开关、超载保护装置、总停开关等安全装置。四、基础技术规定及设计（一）基础设置据升降机阐明规定，地基承载力为O.15Mpa,首层楼面设计活荷载IOKN/H?,根据本工程设计图纸和有关规范规定及人货梯基础面积，在A栋首层2-7美8轴X上轴南面室外地坪处设置人货梯基础：尺寸为4400X380Onmb绑扎基础钢筋612200双向双层，预埋人货梯底座，浇筑厚30Omm的C30碎基础；而B栋因设置在地下室顶板上，故在B栋地下室3-73-8轴XM-1/M轴处采
7、用48X3.0钢管搭设一种6000mmX6000mm大的满堂红式脚手架进行加固地下室顶板，以满足人货梯基础承载规定,搭设措施及材料见附图。根据设备基础图在该处楼面板面上另设置人货梯基础，尺寸为4400X380Onlnb绑扎基础钢筋中12200双向双层，预埋人货梯底座，浇筑厚30Omm的C30位基础（竣工后可拆除）。基础砂浇筑后强度到达设计规定，方可进行设备B安装，基础表面平整，水平度偏差不不小于IOmm（基础做法详见附图）。1）基础周围做排水沟，防止雨水浸泡基础。2）升降机基础按长边与墙体平行方式布置，离首层墙体2.32.7m。3）埋设避雷接地装置。3）混凝土浇捣后对地脚螺栓进行校正。4）混凝
8、土强度到达75%后，进行人货梯安装。（一）A栋施工电梯基础承台设计与验算11）升降机总自重计算降机搭设高度L=71m左右，共47节，每节自重150kg,吊笼规格为3.2mX1.5m,混凝土基础长4.4m,宽3.8m,厚0.3m,碎强度等级为C30,配筋为双层双向虫12200,详见基础配筋示意图。工升降机重要技术参数：吊笼重（双笼）2X2000kg,外笼重1480kg,导轨架总重（共需47节,原则节每节重150kg,其他配件忽视）47X150kg,载重量（双笼）2X2000kg。升降机总自重G=吊笼重+外笼重+导轨架总重+载重重=2X2000kg+1480kg+47X150kg+22000kg=
9、165300kg=165.3KN22）基础承载P计算考考虑动载、自重误差及风载对基础0影响，取系数n=2。基基础承载P=GX2=165.32=330.6KN按3）基础验算础碎强度等级为C30,轴心抗压强度A=IL9Nmm2,轴心抗拉强度O=L27Nmm2,底面积AE.4X3.8=16.72m2o基础自重Gl=4.43.80.325=125.4KN。4）地基承载力F基础底面承受荷载设计值：N=P+G1=330.6+125.4=456KN故地基承载力：F=N=456（4.43.8）=27.27KNm2（三）B栋施工电梯基础承台设计与验算11）升降机总自重计算降机搭设高度L=71m左右，共47节，每
10、节自重150kg,吊笼规格为3.2mX1.5m,混凝土基础长4.4m,宽3.8ITb厚0.3m,硅强度等级为C30,配筋为双层双向912200,详见基础配筋示意图。工升降机重要技术参数：吊笼重（双笼）2X2000kg,外笼重1480kg,导轨架总重（共需47节，原则节每节重150kg,其他配件忽视）47X150kg,载重量（双笼）2X2000kg。升降机总自重G二吊笼重+外笼重+导轨架总重+载重重=22000kg+1480kg+47150kg+22000kg=165300kg=165.3KN22）基础承载P计算考考虑动载、自重误差及风载对基础B影响，取系数n=2。基础承载P=GX2=165.3
11、X2=330.6KN按能承受最大压力P皿=330.6KN而制作的基础，符合升降机的使用规定。33）基础验算基础碎强度等级为C30,轴心抗压强度A=IL9N/mm；轴心抗拉强度f,二.27N/mm；底面积A=4.43.8=16.72m2o基础自重F=4.43.80.325=125.4KN。发地下室顶板承受总荷载：F=330.6+125.4=456KN均布荷载为：q=456(4.43.8)=27.27KNm2A其中电梯传下0分布荷载为：330.6/(4.43.8)=19.77KNm2混混凝土分布荷载：25X0.3=7.5KN11)2(地下室顶板设计承载已经考虑覆盖土状况，垫层荷载作不考虑处理)根据
12、构造阐明，地下室顶板设计使用荷载原则值为IOKN11不不小于27.27KN11f,需要对地下室顶板进行加固回顶。在施工基础范围内采用48X3.0钢管架满堂红进行加固，加固范围为：6.0m6.Omo钢管纵横间距均为0.5m,横杆步距为1.2m,钢管上方采用可调支座顶，顶托上方为两条48X3.0钢管，钢管上方再横铺80X8OnIin木材条，离地面300高处设置扫地杆。五、扣件钢管支架计算书计算阐明：根据现场实际状况，拟在B栋地下室顶板安装施工电梯，按上计算施工电梯总重量为165.3KN,为减少人货梯荷载重量对地下室顶板产生0荷重破坏，拟将所有重量运用钢管满堂红架下传至地下室底板承台。为以便验算，取
13、：支架宽度为6.OX6.0m；搭设高度为5.4m(净空)将施工电梯折算成混凝土厚度165300/(6.06.02400)=L9叫外加基础0.3m,合为2. 2m；人货梯对楼板荷重产生变形忽视不计；近似满堂红顶架验算架体承载力(稳定性)计算根据1建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2023)。计算根据2施工技术2023.3.扣件式钢管模板高支撑架设计和使用安全计算参数：模板支架搭设高度为5.4m,立杆0纵距b=0.50m,立杆的!横距1=0.50m,立杆0步距h=l.20mo混凝土钢筋自重24.OOkN/m3,施工活荷载0.20kNm2o扣件计算折减系数取1.00。图1楼板支撑架
14、立面简图2楼板支撑架荷载计算单元采用的钢管类型为048X3.Oo一、纵向支撑钢管的计算纵向钢管按照均布荷载下持续梁计算，截面力学参数为截面抵御矩W=4.49cm3；截面惯性矩I=10.78cm4；1 .荷载0计算(1)钢筋混凝土板自重(kN/m)：qll=24.0002.2000.500=26.400kNm(2)模板0自重线荷载(kN/m)：ql2=0.3000.500=0.150kNm(3)活荷载为施工荷载原则值与振捣混凝土时产生的荷载(kN/m)：经计算得到，活荷载原则值q2=(0.200+0.000)0.500=0.100kNm静荷载ql=1.2026.400+1.200.150=31.
15、860kNm活荷载q2=1.400.100=0.140kNm2 .抗弯强度计算最大弯矩M=O.Iql2=O.132.000.50最大剪力Q=O.6X0.500X32.000=9.600kN最大支座力N=l.IX0.50032.000=17.600kN抗弯计算强度f=0.8001064491.0=178.13Nmm2纵向钢管的抗弯计算强度不不小于205.0N三2满足规定！3 .挠度计算三跨持续梁均布荷载作用下的最大挠度V=(0.677X26.650+0.990X0.000)X500.O4/(1002.06105107780.0)=0.508mm纵向钢管的最大挠度不不小于500.0/150与IOInm,满足规定！二、板底支撑钢管计算横向支撑钢管按照集中荷载作用下的持续梁计算集中荷载P取纵向板底支撑传递力，P=17.60kN乙GokN17.60kN17.60k
