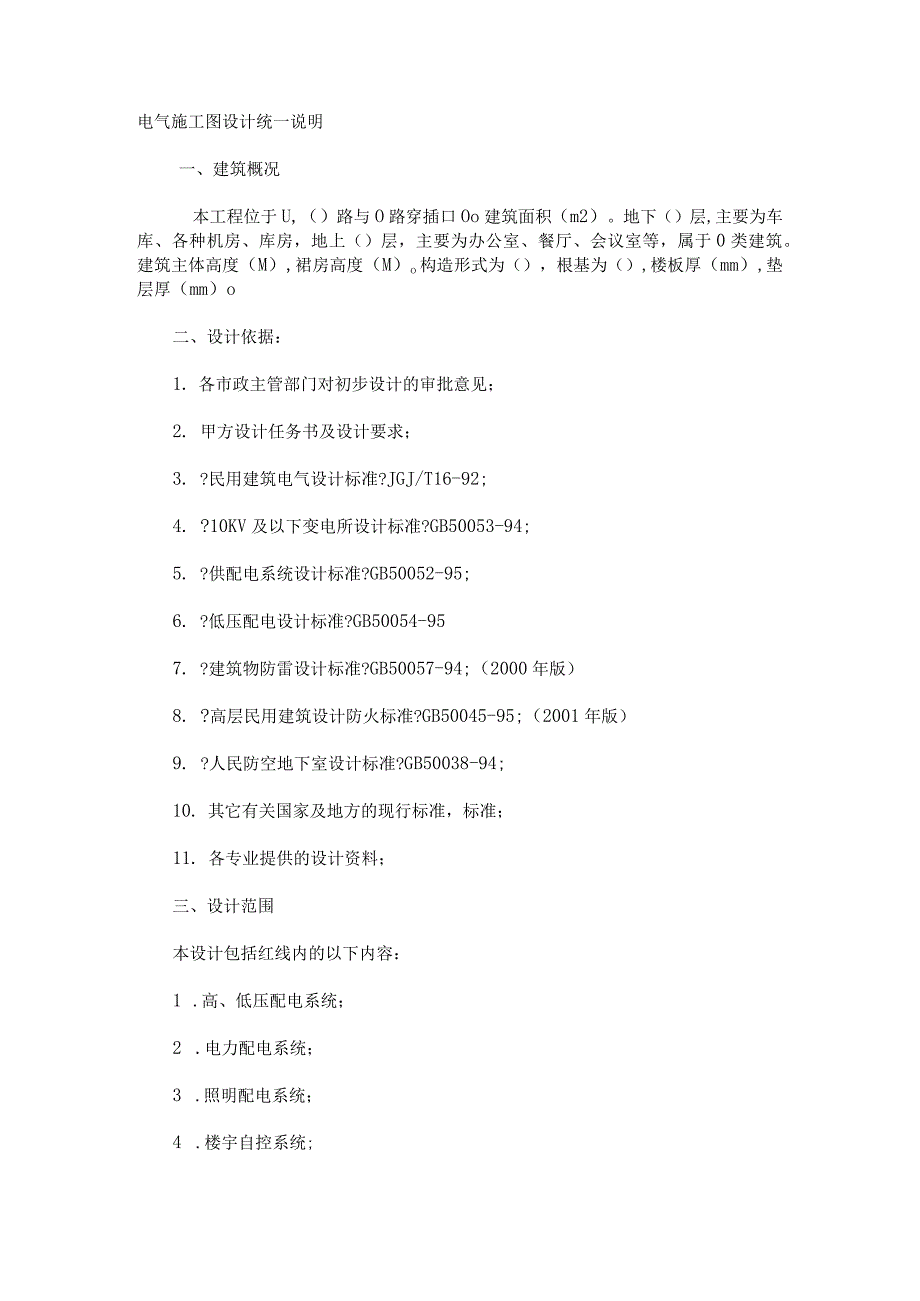

1、电气施工图设计统一说明一、建筑概况本工程位于U,（）路与O路穿插口Oo建筑面积（m2）。地下（）层,主要为车库、各种机房、库房，地上（）层，主要为办公室、餐厅、会议室等，属于0类建筑。建筑主体高度（M）,裙房高度（M）o构造形式为（），根基为（）,楼板厚（mm）,垫层厚（mm）o二、设计依据：1. 各市政主管部门对初步设计的审批意见；2. 甲方设计任务书及设计要求；3. ?民用建筑电气设计标准?JGJ/T16-92;4. ?10KV及以下变电所设计标准?GB50053-94;5. ?供配电系统设计标准?GB50052-95;6. ?低压配电设计标准?GB50054-957. ?建筑物防雷设计标

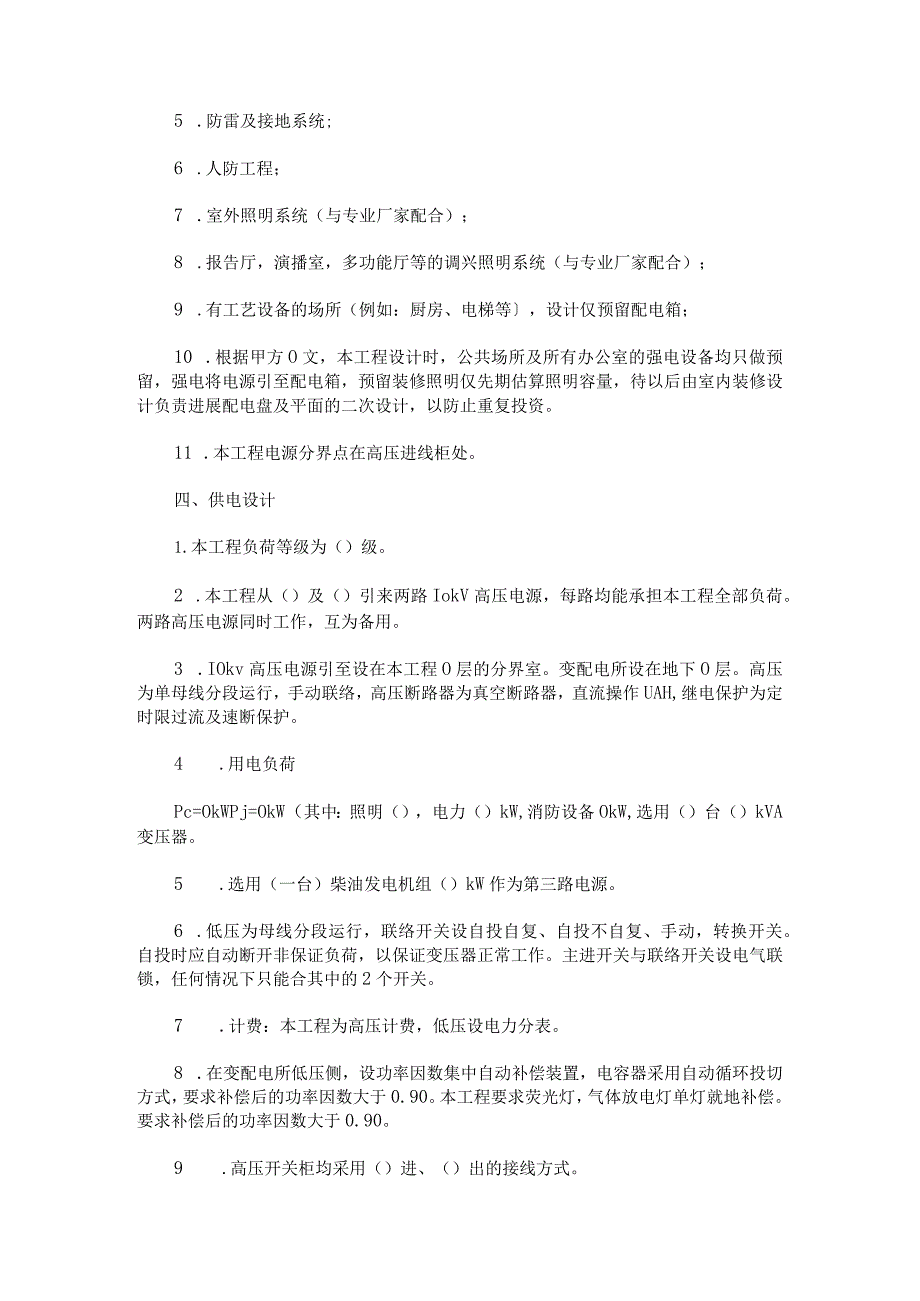

2、准?GB50057-94;（2000年版）8. ?高层民用建筑设计防火标准?GB50045-95;（2001年版）9. ?人民防空地下室设计标准?GB50038-94;10. 其它有关国家及地方的现行标准，标准；11. 各专业提供的设计资料；三、设计范围本设计包括红线内的以下内容：1 .高、低压配电系统；2 .电力配电系统；3 .照明配电系统；4 .楼宇自控系统;5 .防雷及接地系统;6 .人防工程；7 .室外照明系统（与专业厂家配合）；8 .报告厅，演播室，多功能厅等的调兴照明系统（与专业厂家配合）；9 .有工艺设备的场所（例如：厨房、电梯等，设计仅预留配电箱；10 .根据甲方O文，本工程设
3、计时，公共场所及所有办公室的强电设备均只做预留，强电将电源引至配电箱，预留装修照明仅先期估算照明容量，待以后由室内装修设计负责进展配电盘及平面的二次设计，以防止重复投资。11 .本工程电源分界点在高压进线柜处。四、供电设计1.本工程负荷等级为（）级。2 .本工程从（）及（）引来两路IokV高压电源，每路均能承担本工程全部负荷。两路高压电源同时工作，互为备用。3 .IOkv高压电源引至设在本工程O层的分界室。变配电所设在地下O层。高压为单母线分段运行，手动联络，高压断路器为真空断路器，直流操作UAH,继电保护为定时限过流及速断保护。4 .用电负荷Pc=OkWPj=OkW（其中：照明（），电力（）

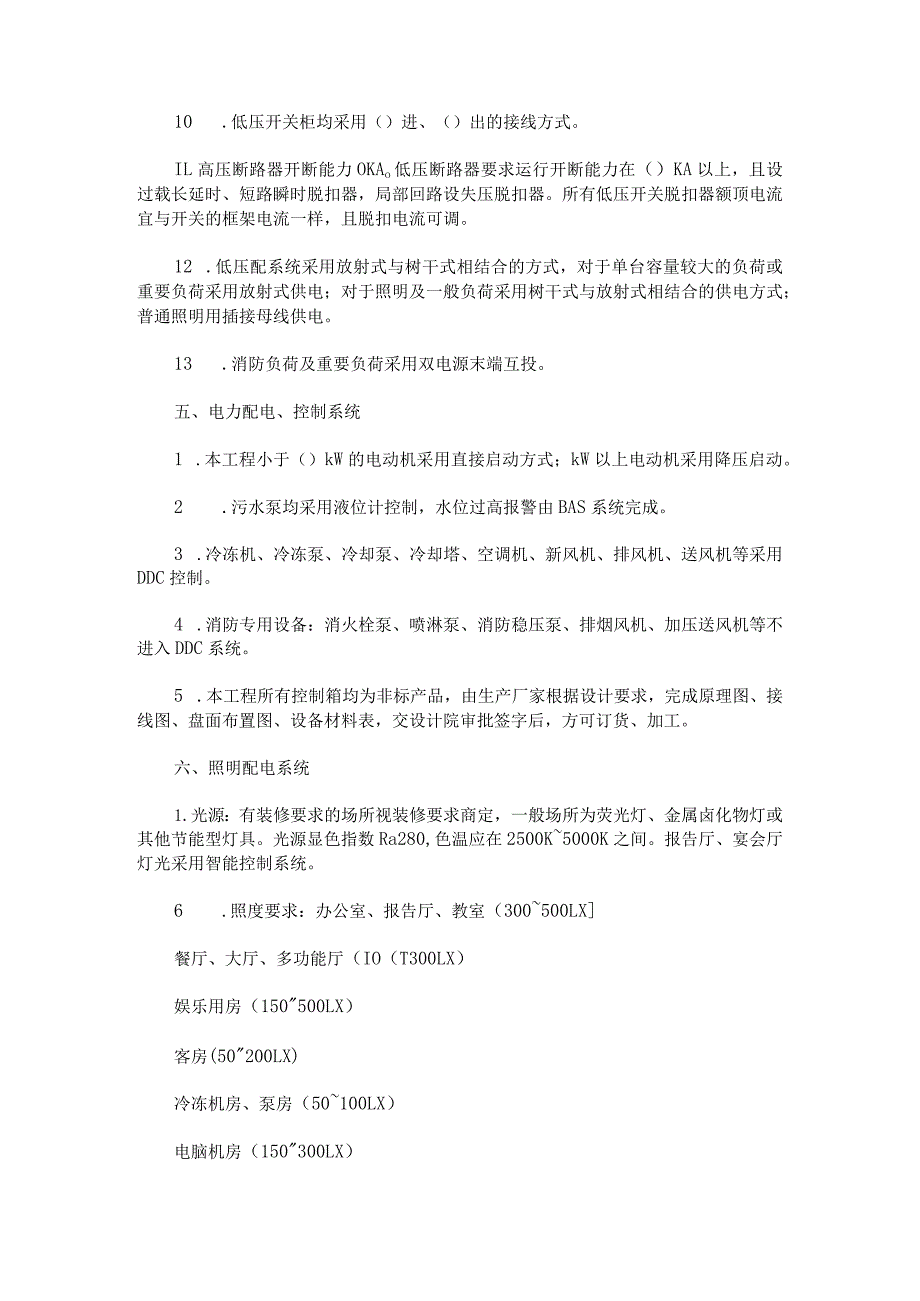

4、kW,消防设备OkW,选用（）台（）kVA变压器。5 .选用（一台）柴油发电机组（）kW作为第三路电源。6 .低压为母线分段运行，联络开关设自投自复、自投不自复、手动，转换开关。自投时应自动断开非保证负荷，以保证变压器正常工作。主进开关与联络开关设电气联锁，任何情况下只能合其中的2个开关。7 .计费：本工程为高压计费，低压设电力分表。8 .在变配电所低压侧，设功率因数集中自动补偿装置，电容器采用自动循环投切方式，要求补偿后的功率因数大于0.90。本工程要求荧光灯，气体放电灯单灯就地补偿。要求补偿后的功率因数大于0.90。9 .高压开关柜均采用（）进、（）出的接线方式。10 .低压开关柜均采用（
5、）进、（）出的接线方式。IL高压断路器开断能力OKAo低压断路器要求运行开断能力在（）KA以上，且设过载长延时、短路瞬时脱扣器，局部回路设失压脱扣器。所有低压开关脱扣器额顶电流宜与开关的框架电流一样，且脱扣电流可调。12 .低压配系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式；普通照明用插接母线供电。13 .消防负荷及重要负荷采用双电源末端互投。五、电力配电、控制系统1 .本工程小于（）kW的电动机采用直接启动方式；kW以上电动机采用降压启动。2 .污水泵均采用液位计控制，水位过高报警由BAS系统完成。3
6、 .冷冻机、冷冻泵、冷却泵、冷却塔、空调机、新风机、排风机、送风机等采用DDC控制。4 .消防专用设备：消火栓泵、喷淋泵、消防稳压泵、排烟风机、加压送风机等不进入DDC系统。5 .本工程所有控制箱均为非标产品，由生产厂家根据设计要求，完成原理图、接线图、盘面布置图、设备材料表，交设计院审批签字后，方可订货、加工。六、照明配电系统1.光源：有装修要求的场所视装修要求商定，一般场所为荧光灯、金属卤化物灯或其他节能型灯具。光源显色指数Ra280,色温应在2500K5000K之间。报告厅、宴会厅灯光采用智能控制系统。6 .照度要求：办公室、报告厅、教室（300500LX餐厅、大厅、多功能厅（IO（T3
7、00LX）娱乐用房（150500LX）客房(50200LX)冷冻机房、泵房（50100LX）电脑机房（150300LX）走道,库房等（50100LX）7 .照明，插座分别由不同的支路供电，照明为单相二线制，（ZRTBV-2X2.mm2,所有插座回路（空调插座除外）均设漏电断路器保护。8 .出口指示灯，疏散指示灯采用交流两用型，内设可浮充蓄电池，（采用区域集中式供电应急照明系统），持续供电时间大于30分钟。灯具厚度宜在70mm以内。9 .装饰用灯具需与装修设计商定，功能性灯具如：荧光灯、出口指示灯、疏散指示灯需有国家主管部门的检测报告，到达设计要求的方可投入使用。10 变配电所灯具管吊式安装距地
8、2.8m。有吊顶的场所，选用嵌入式格栅荧光灯（反射器为雾面合金铝贴膜），其它无吊顶场所选用控罩式（或盒式）荧光灯，链吊式安装，距地2.7m。地下车库为距地2.5m。灯管为节能型细灯管，光通量为3000Lm以上，电感式镇流器加电容补偿，CoS020.90。11 灯具安装高度低于2.4m时，需增加一根PE线，平面图中不再标注。12 壁灯距地Omo灯具形式由甲确定。13 地下室深照灯管吊安装，距地4.0m。14 .室外立面照明、庭院照明由专业厂家设计，设计院配合。七、楼宇自控系统（BAS）1.空调制冷、供暖通风、变配电系统、柴油发电机系统、公共区域照明等均纳入BAS系统进展监控或监视。2 .监控中心
9、设于层。3 .BAS系统应具备机组的手/自动状态监视，启停控制，运行状态显示，故障报警、温湿度监测、控制及实现相关的各种逻辑控制关系等于功能。4 .消防类水泵、风机不进入BAS系统。5 .冷冻机应能从其控制屏箱）内送出机组的运行状态、故障信号，并能承受由BA系统发出的控制冷冻机的起、停信号，并能根据BA控制系统的要求，进展制冷系统的顺序起停。6 .BAS系统包括：.冷冻、冷却泵、冷冻泵、冷却塔及相应的进出水阀等顺序起、停程序控制，状态显示，故障报警。2) .压差调节阀、新风阀、水路电动两通阀、进风机电动阀、空调机、新风机、温度调节阀的开启、关闭或开度控制。空调系统电加热器应与风机联锁，并设无风
10、断电保护。3) .送排风机的时间程序控制。4) .温、湿度等参数的测量记录。5) .变配电所内高压进线、出线及联络开关的状态，进、出电流、电压、有功功率、无功功率、计量；低压进线及联络开关状态、电流、电压、功率因数等参数的测量记录；干式变压器运行温度显示、超温报警。6) .公共场所照明、室外照明、节日照明、车库照明等的时间程序控制或光敏元件控制。7) .高位水箱水位显示及溢流报警。8) .污水坑溢流报警。9) .柴油发电机的状态显示，如：电压、电流、频率等，蓄电池电压、日用油箱液位，所有故障报警。10) .出入口管理。11) .车库管理。12) .扶梯、电梯的运行状态、故障报警。13) .航空
11、障碍灯的控制、状态、频率、故障报警等。7 .监控中心内的电脑主机、显示器、打印机及现场的各种传感器、变送器以及DDC控制器等均由承包商成套供货。8 .BAS系统控制器之间的通讯线预留管线均为SC20镀锌钢管。控制器至各种传感器、变送器、阀门等的控制线、控制器的电源，均由承包商进展深化设计。八、设备安装1 .变压器按环氧树脂真空浇注干式变压器设计，设强制风冷系统并设有温度监测及报警装置。接线为D,UnIL保护罩由厂家配套供货，防护等级不低于IP20。变压器应设防止电磁干扰的措施，保证变压器不对该环境中的任何事物构成不能承受的电磁干扰。2 .高压配电柜按（）五防开关柜设计，电缆（）进（）出，柜上设
12、电缆桥架（柜下设电缆沟）；直流屏、信号屏按免维护铅酸电池组成套柜设计。3 .低压配电柜按O型设计，固定柜，抽插式开关，落地工安装，局部开关设失压脱扣器。电缆（）进（）出，柜上部设电缆桥架（柜下设电缆沟）。4 .柴油发电机进、出风及根基的O为设计技术依据。遥置散热器冷却。机组为应急自启动型，应急起动装置及相关成套设备由厂家成套供货。机房的进、排风条件，打货前由厂家配合土建审核，保证满足机组的正常运行。遥置散热器及机房消音处理由厂家负责完成，保证到达环保的要求。5 .各层照明配电箱，除竖井内明装外，其它均为暗装（剪力墙上除外）；安装高度均为底边距地L4u（客房内配电箱吊顶明装，此处吊顶留检修口。）
13、应急照明箱箱体，应应作防火处理（刷防火漆）。6 .动力箱，控制箱均为竖井、机房、车库内时装，其它暗装，箱体高度60Omnl以下，底边距地1.4mm；60OmIir80Omm高，底边距地1.2m；80OmilrlOoomm高，底边距地LOIn；100OmnrI20Omln高，底边距地0.8m；120Omnl以上的，为落地式安装，下设300三基座。7 .照明开关、插座均为O毓，暗装，除注明者外，均为250V,10A,应急照明开关应带指示灯。插座均为单相两孔+三孔安全型插座。除注明者外，卫生间插座底边距地L2m,电热水器插座底边距地2.0m,其它插座均为底边距地0.3m；开关底边距地1.4m,距门框
14、0.2m（有架空地板的房间，所有开关、插座的高度均为距架空地板的高度）。卫生间内开关，插座选用防潮防溅型面板。有淋浴、浴缸的卫生间内开关、插座及其他电器应设在2区以外。8 .电缆桥架：为托盘式O系列。平面图中未注明桥架均为CT-100X100o竖井内竖向桥架应与平面图水平桥架连接。假设竖井内桥架为梯架，那么横担间距不应大于300mm,竖向电缆应按规定间距固定。平面中桥架安装时尽量往上抬，至少应满足底距吊顶50mm。桥架施工时，应注意与其它专业的配合。9 .电缆桥架穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料填充堵死。10 .吊顶内风机盘管电源预留在吊顶内，风机盘管至调速开关线均为B
15、V-7xl.0SC20,平面图中不再标注。调速开关底边距地1.4m。11 .插接母线选用三相五线密集型铜制母线（4+1型），在竖井内明敷，插接箱内开关均设分励脱扣装置。插接母线始端箱参考尺寸（），插接箱参考尺寸插接母线终端头应封闭，并在适当位置加膨胀节，每层宜为双插口。12 .冷冻机房内电缆、导线水平及垂直局部均匀桥架敷设。冷冻机启动柜的选择、进出线方式应与设计协商。13 .出口指示灯在门上方安装时，底边距门框0.2m；假设门上无法安装时，在门旁墙上安装，顶距吊顶50mm；出口指示灯明装；疏散诱导指示灯暗装，底边距地0.3mo14 .高压分界小室内设备由供电局选型。15 .水泵、空调机、新风机、各类风机等设备电源出线口的具体位置，以设备专业图纸为准。16 .与设备配套的控制箱、柜，订货前应与设计人员配合。九、电缆、导线的选型及敷设1 .高压电缆选用YJV-IOKV交联聚氯乙烯绝缘，聚氯乙烯护套铜芯电力电缆。2 .低压出线电缆选用IZRTYJV-T-IKV交联聚氯乙烯绝缘，聚氯乙烯护套铜芯（A类、B类、C类阻燃）电力电缆，工作温度：90；应急母线出线选用（NH-）YJV-TTKV交联聚氯乙烯绝缘，聚氯乙烯护套铜质（A类、B类耐火）电力电缆，工作温度：90C电缆明敷在桥架上，普通电缆与应急电源电缆应分设桥架，竖井内距离应大于30
