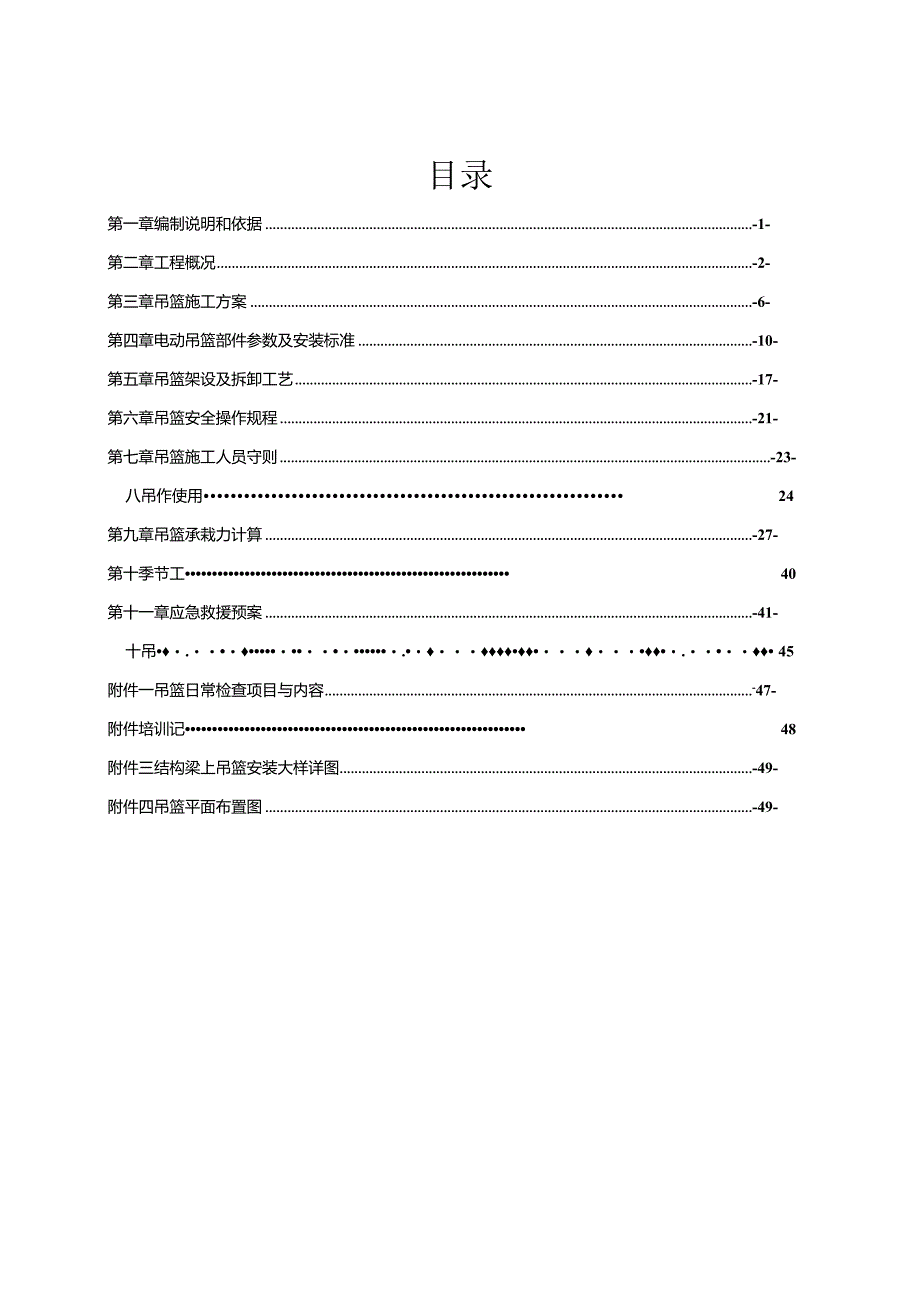

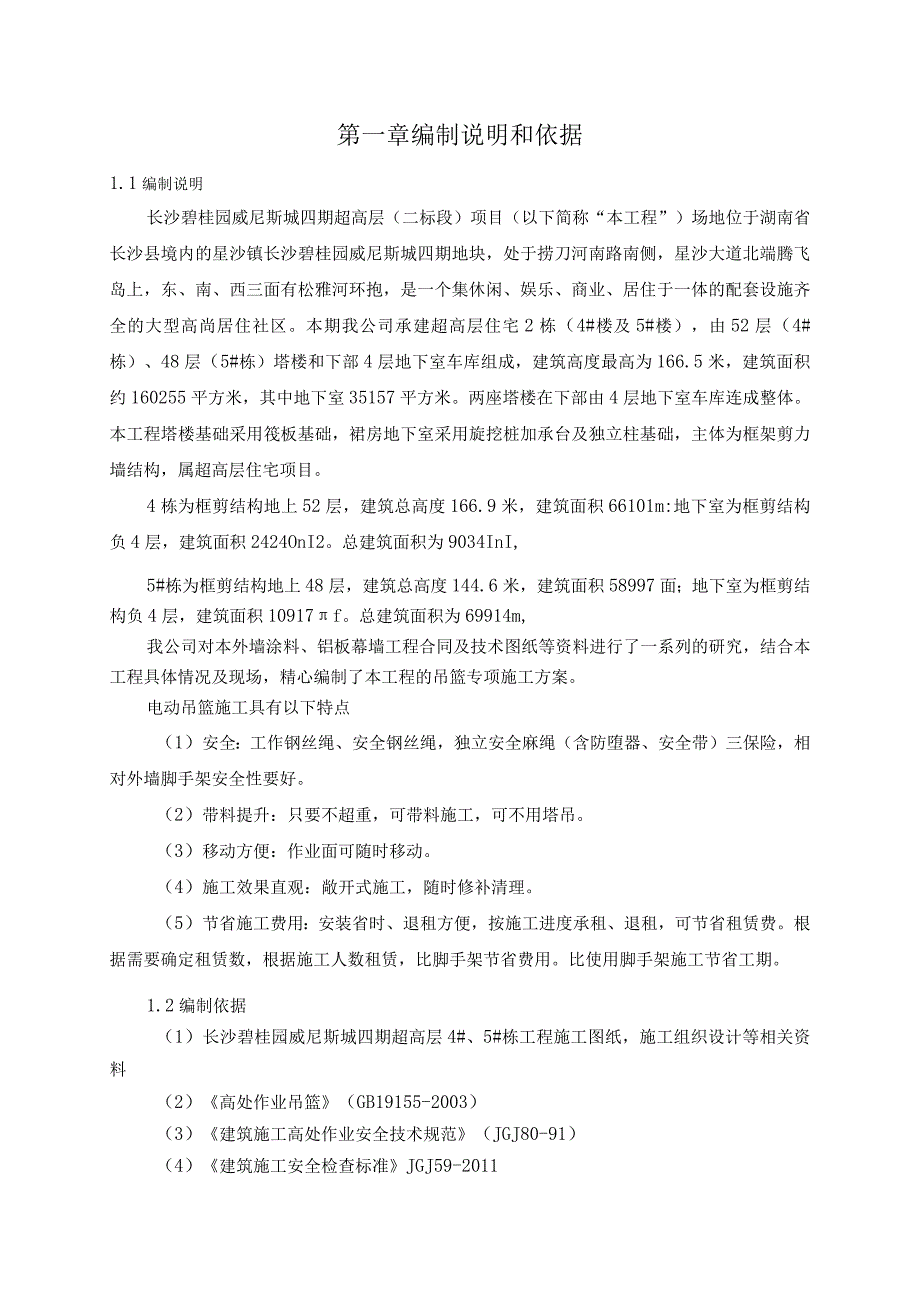

1、目录第一章编制说明和依据-1-第二章工程概况-2-第三章吊篮施工方案-6-第四章电动吊篮部件参数及安装标准-10-第五章吊篮架设及拆卸工艺-17-第六章吊篮安全操作规程-21-第七章吊篮施工人员守则-23-八吊作使用24第九章吊篮承栽力计算-27-第十季节工40第十一章应急救援预案-41-十吊.45附件一吊篮日常检查项目与内容-47-附件培训记48附件三结构梁上吊篮安装大样详图-49-附件四吊篮平面布置图-49-第一章编制说明和依据1.1编制说明长沙碧桂园威尼斯城四期超高层（二标段）项目（以下简称“本工程”）场地位于湖南省长沙县境内的星沙镇长沙碧桂园威尼斯城四期地块，处于捞刀河南路南侧，星沙大
2、道北端腾飞岛上，东、南、西三面有松雅河环抱，是一个集休闲、娱乐、商业、居住于一体的配套设施齐全的大型高尚居住社区。本期我公司承建超高层住宅2栋（4#楼及5#楼），由52层（4#栋）、48层（5#栋）塔楼和下部4层地下室车库组成，建筑高度最高为166.5米，建筑面积约160255平方米，其中地下室35157平方米。两座塔楼在下部由4层地下室车库连成整体。本工程塔楼基础采用筏板基础，裙房地下室采用旋挖桩加承台及独立柱基础，主体为框架剪力墙结构，属超高层住宅项目。4栋为框剪结构地上52层，建筑总高度166.9米，建筑面积66101m:地下室为框剪结构负4层，建筑面积2424OnI2。总建筑面积为90
3、34InI,5#栋为框剪结构地上48层，建筑总高度144.6米，建筑面积58997面；地下室为框剪结构负4层，建筑面积10917f。总建筑面积为69914m,我公司对本外墙涂料、铝板幕墙工程合同及技术图纸等资料进行了一系列的研究，结合本工程具体情况及现场，精心编制了本工程的吊篮专项施工方案。电动吊篮施工具有以下特点（1）安全：工作钢丝绳、安全钢丝绳，独立安全麻绳（含防堕器、安全带）三保险，相对外墙脚手架安全性要好。（2）带料提升：只要不超重，可带料施工，可不用塔吊。（3）移动方便：作业面可随时移动。（4）施工效果直观：敞开式施工，随时修补清理。（5）节省施工费用：安装省时、退租方便，按施工进度

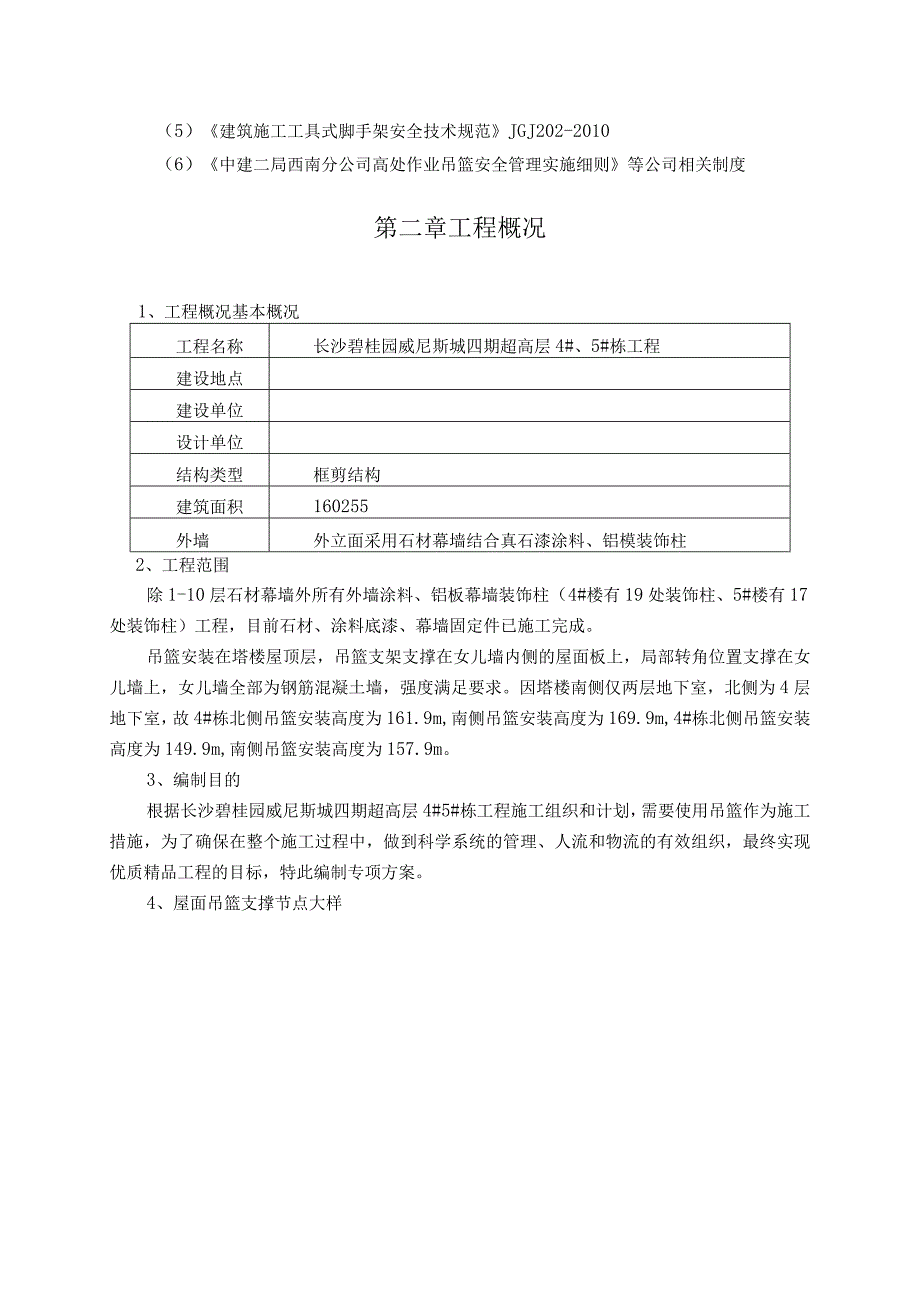

4、承租、退租，可节省租赁费。根据需要确定租赁数，根据施工人数租赁，比脚手架节省费用。比使用脚手架施工节省工期。1.2编制依据（1）长沙碧桂园威尼斯城四期超高层4#、5#栋工程施工图纸，施工组织设计等相关资料（2）高处作业吊篮（GB19155-2003）（3）建筑施工高处作业安全技术规范（JGJ80-91）（4）建筑施工安全检查标准JGJ59-2011（5）建筑施工工具式脚手架安全技术规范JGJ202-2010（6）中建二局西南分公司高处作业吊篮安全管理实施细则等公司相关制度第二章工程概况1、工程概况基本概况工程名称长沙碧桂园威尼斯城四期超高层4#、5#栋工程建设地点建设单位设计单位结构类型框剪结
5、构建筑面积160255外墙外立面采用石材幕墙结合真石漆涂料、铝模装饰柱2、工程范围除1-10层石材幕墙外所有外墙涂料、铝板幕墙装饰柱（4#楼有19处装饰柱、5#楼有17处装饰柱）工程，目前石材、涂料底漆、幕墙固定件已施工完成。吊篮安装在塔楼屋顶层，吊篮支架支撑在女儿墙内侧的屋面板上，局部转角位置支撑在女儿墙上，女儿墙全部为钢筋混凝土墙，强度满足要求。因塔楼南侧仅两层地下室，北侧为4层地下室，故4#栋北侧吊篮安装高度为161.9m,南侧吊篮安装高度为169.9m,4#栋北侧吊篮安装高度为149.9m,南侧吊篮安装高度为157.9m。3、编制目的根据长沙碧桂园威尼斯城四期超高层4#5#栋工程施工组
6、织和计划，需要使用吊篮作为施工措施，为了确保在整个施工过程中，做到科学系统的管理、人流和物流的有效组织，最终实现优质精品工程的目标，特此编制专项方案。4、屋面吊篮支撑节点大样吊篮支撑在屋面板上d.7m)Itb(4.0m)吊篮前支架支撑结构梁上吊篮前支架支撑女儿墙上2个100长10锚栓雕木方在垫块上吊篮前支架支撑女儿墙上时固定节点大样5、为了更好的防止倾斜，相邻吊篮的后支架均用钢丝绳连接固定，使其形成一排整体。以此加大防顷效果。（详见下图）。第三章吊篮施工方案1、吊篮安装1. 1吊篮分布方案本工程项目为长沙碧桂园威尼斯城四期超高层4#、5#栋，本工程由中国建筑第二工程局有限公司租用高处作业吊篮施
7、工外墙涂料、铝板装饰柱。屋面女儿墙位置吊篮前吊臂伸出80170公分，支点至配重长度（b）最小为4m,特殊位置支点至配重长度（b）最小不小于3.4m,并且要求增加100kg配重以保证安全。篮体距离墙面、铝板完成面30公分左右。吊篮的工作现场环境现场10米范围内没有高压线，在雷雨，大雾，下雪，风力大于5级等恶劣天气不能使用或安装拆除。本工程由于4#栋15层，5#栋10层楼面位置安装有外挑4米的防护棚，25层左右安装有爬架，爬架外挑1.2米-2.3米，吊篮提升时下面需要工人斜拉住钢丝绳等吊篮升到爬架以上的位置后，待吊篮停稳后慢慢的放开钢丝绳，拴上安全钢丝绳坠绳块。吊篮提升时倾斜角度2.14,满足规范
8、要求，爬架顶部采用满铺竹跳板设置刚性防砸层避免上下交叉作业高空坠物。本工程4#栋15层，5#栋10层防护棚以下外立面石材、涂料腻子已施工完毕，施工时采用的是落地架及悬挑架，具体施工方案详见相关架体安全专项施工方案。4#、5#栋楼顶部位分别有四处砖砌墙体高度为3.5米，墙顶上有结构花架梁，需把悬挂机构放在墙顶结构梁上面，吊篮后面的悬挂结构需使用可调节加长杆固定压好配重块，上面的悬挂机构在用钢丝绳捆绑在结构梁上面作为加固防止摇摆。吊篮布置详见附件吊篮平面布置。（注：吊篮安装自检验收后报机械检测部门检测，检测合格后交付使用前报安检部门备案领取使用登记证）。因本工程工期紧张，为节约工期，4#栋拟采取先
9、在北侧布置一半吊篮，一个月后再转到南侧施工另一半，南侧整个外立面施工完成后最后再转到北侧施工剩余的外立面。因5a单元爬架下爬工期较5b单元快两个月，而5b单元外立面工期非常紧张，因此5#栋拟采取先5a单元满布，最后待爬架下爬至20层左右后再在5b单元满布。因本工程存在爬架影响，吊篮不能落地，因此山墙处先不布置吊篮，待爬架拆除完成后再布置吊篮。1.2 吊篮平台在地面上安装。1.3 吊篮停止施工后，工作平台必须停放在防护或地面上。当爬架未拆除时，工作平台停在爬架顶部20Cm高度处，阳台空调位处采用麻绳与结构梁连接可靠，其余窗户、阳台花池位置采用一端带有L型钢件的有一定弹性的橡胶绳与结构进行可靠拉结
10、。4当吊篮停靠在爬架上部时，人员上下吊篮时必须先系好安全带后从结构内侧缓慢上下，注意安全。人员上下前必须先保证吊篮与结构有可靠连接或拉结。1.5在吊篮安装完毕使用以前，必须从悬臂楼层垂下一根独立的安全绳，在安全绳上安装一个自锁器，施工人员在施工中必须将安全带挂在安全绳上的自锁器上。吊篮的拆卸工作和安装工作在方法上是一致的，在程序上相反。1. 6吊篮的空中固定，每台吊篮的篮筐内必须配备一个2米长麻绳，在楼层有窗户、阳台的位置施工，在吊篮升到需要施工的位置停下来后需用麻绳把吊篮跟窗户的梁或结构梁捆绑在一起，避免起风时吊篮吹的来回晃动。山墙位置没有窗户的位置两台吊篮须同时施工时，当吊篮升到施工位置时
11、两台吊篮必须捆绑在一起同时进行施工，同时避免起风时吊篮晃动幅度太大。2、吊篮进场前准备工作2.1进场条件2. 1.1施工现场的实际勘察、吊篮进场可根据场地大小，分批进场。2. 1.2现场具备380V电源和电箱。2. 1.3为了提高安装速度，往楼面搬运吊篮配件，使用土建电梯或塔吊等设备。2.1. 4大楼楼面有其它临时脚手架等设施应清理干净，便于安装。2. 1.5吊篮单位负责安装、拆卸并负责吊篮的维修工作，保证吊篮的正常施工，做到随叫随到按时做好上下班检查，同时做好检查记录。绝对服从项目管理和配合项目维护好现场吊篮的施工安全。2. 1.6为了便于安装与移动，建筑物悬挂机构安装楼层面上，楼层面上有阻
12、碍吊篮安装杂物的应该清理。2.1. 7吊篮出库前应对吊篮设备进行全面的调试。2. 1.8吊篮进场时，要及时组织人员负责吊篮的卸车、吊篮部件搬运（安装地）及协助吊篮的安装。2.1. 9吊篮安装完成要做好技术交底：2. 1.9.1操作人员应经过劳动安全部门的安全技术培训，取得安全技术操作合格证，方可上岗，严禁无证操作！2.1. 9.2操作人员要了解国家和地方颁布的高处作业劳动保护、安全施工和安全用电等方面的知识及其它有关部门的法规、标准，不断学习掌握新知识，新技术，提高实际操作技术。2.1.9.3操作人员上机操作前，必须认真学习掌握高处作业吊篮使用说明书的全部内容。2.1.9.4注意观察吊篮上下方
13、有无障碍物，检查电气系统中的元件是否排列整齐、连接牢固，电控箱与提升机壳体的绝缘是否可靠、电气系统是否接零。2.1.9.5严禁超载运行，载荷尽量均匀、稳妥的放置，不得对平台施加冲击载荷。不允许把吊篮作为运输工具，运输各种材料。严禁擅自拆修安全锁、提升机及电控箱。不允许在空中移位、拆除吊篮零部件，否则出现人机事故由施工方负责。2.1.9.6严禁擅自拆修安全锁、提升机及电控箱。不允许在空中移位、拆除吊篮零部件，否则出现人机事故由施工方负责。2.1.9.7吊篮在运行中一旦发生卡绳及不明原因故障，绝对禁止强行开动，要请专业人员检修，排除故障，确认恢复正常后，方可继续使用。2.1.9.8吊篮若要就近移位
14、，必须先将钢丝绳从提升机和安全锁中退出。2.1.9.9额载下严禁吊篮平台超长使用，特殊情况下需要加长，其额定载荷须作相应调整。2.1.9.10多台吊篮并列安装时，每台吊篮间应确保0.5米以上距离。2. 1.9.11在现场使用中，距离吊篮整机10米范围内，不得有高压电线，作业结束后，平台要停留在距离地面3米以上位置，并与建筑物固定，以防被风刮动造成破坏。2.1. 9.12如果是吊篮质量原因造成的安全事故，由承租方负责。2.1.9.13吊篮维修或移位时施工方应事先通知，由出租方派专业人员维修，移位时由由出租方派专业移位，否则出现问题由施工方负责。2.1.9.14严格遵守高处作业吊篮安全规则要求和施工现场安全要求。在雷雨、大雾、天气、或六级以上风力的情况下，严禁使用吊篮。2.1.9.15每天下班后，应关闭总电源及锁好电控箱，并将提升机、安全锁用塑料纸包扎，防止雨水渗入。2.1.9.16由于使用操作不当，引起的电焊烧断钢丝绳、安全绳，损坏自锁器、限位开关，拉断电缆线，烧坏行程开关，在电箱内乱接线
