1、1、概述1.I防雷的设备有避雷针、避雷带、避雷网、避雷器、保护间隙等，其最终的目的都是要将雷电流泄放到大地中去，因此必须有适当的接地装置。防止和消除静电的方法很多，但最简便的方法还是接地。这里就工业企业与民用建筑中常遇到的电气设备、线路及建筑物本身的防雷接地和需要采取防静电设备的接地要求加以说明。1.2工业企业和民用建筑中电气设备的种类繁多。按电压分，有高压设备、低压设备和安全超低压设备；按电击保护分，有O级、OI级、II级和In级；按设备固定的情况分，那么有固定设备、携带式设备和移动式设备。2、定义2.1接地体：与大地严密接触并形成电气接触的一个或一组导电体称为接地体，可分为人工接地体和自然

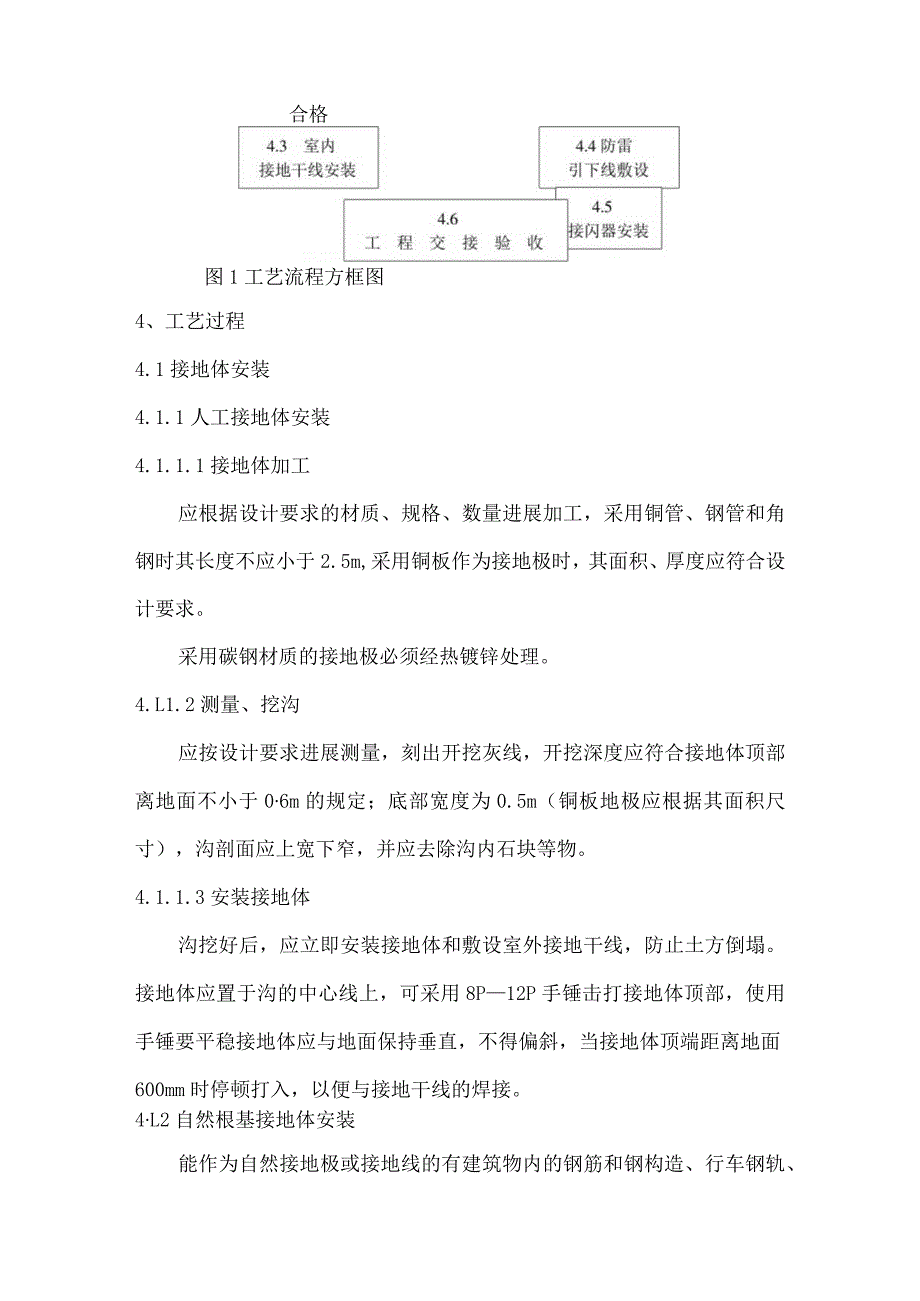

2、接地体两种。2.2接地线：将主接地端子板或将外露导电局部直接接到接地极的保护线，连接多个接地端子板的接地线称为接地干线（MT）2.3接地装置：接地装置是一定空间中假设干相互连接的电气设备的组合；接地装置是接地体与接地线的总称。2.4均压环：将保护干线、接地干线、主接地端子板、建筑物内的门窗等金属构件连接起来的导体称为均压环。3、工艺流程方框图（见图1）不合格合格图1工艺流程方框图4、工艺过程4.1接地体安装4.1.1人工接地体安装4.1.1.1接地体加工应根据设计要求的材质、规格、数量进展加工，采用铜管、钢管和角钢时其长度不应小于2.5m,采用铜板作为接地极时，其面积、厚度应符合设计要求。采用
3、碳钢材质的接地极必须经热镀锌处理。4.L1.2测量、挖沟应按设计要求进展测量，刻出开挖灰线，开挖深度应符合接地体顶部离地面不小于06m的规定；底部宽度为0.5m（铜板地极应根据其面积尺寸），沟剖面应上宽下窄，并应去除沟内石块等物。4.1.1.3安装接地体沟挖好后，应立即安装接地体和敷设室外接地干线，防止土方倒塌。接地体应置于沟的中心线上，可采用8P12P手锤击打接地体顶部，使用手锤要平稳接地体应与地面保持垂直，不得偏斜，当接地体顶端距离地面600mm时停顿打入，以便与接地干线的焊接。4L2自然根基接地体安装能作为自然接地极或接地线的有建筑物内的钢筋和钢构造、行车钢轨、工业管道、电缆金属外皮，各
4、自的接地施工要求如下所述。4.1.2.1建筑物内的钢筋及钢构造对于钢筋混凝土构造的建筑物而言，钢管桩、水泥桩和灌浇桩内的钢筋、根基内的钢筋可作接地极；屋架、柱子内的钢筋可作接地线或避雷引下线。用根基桩（钢管桩、水泥桩和灌浇桩）作为接地级时，打好桩后,应测量每根桩的接地电阻值，然后用40mmX4mm镀锌扁钢或根基内不小于IOnrni的圆钢，把作为接地极的每根桩焊接连接成一体，测量总的接地电阻。如总接地电阻符合要求就不必增加人工接地极。如果建筑物不高，不打根基桩时，也可用建筑物根基中的钢筋作为接地极。此时根基中必须选择不少于2根主钢筋（直径不小于10mm）,作为地下接地线，沿建筑物四周，把主钢筋与
5、引上作为接地线的主钢筋焊成一体。利用柱子内主钢筋作为避雷引下线时，该柱子内应不少于2根主钢筋，该主钢筋的连接应采用焊接。当作为避雷引下线的主钢筋引出屋面后，与避雷带相连。接地电阻检测点设在引下线桩头上，通常用一块100mm*100mm*5mm预埋钢板与引下线焊接固定。预埋钢板的位置和高度根据设计要求而定；在设计未作规定时，一般设在建筑物的四角，高度为中心离地坪高300mm。如图1所示对于钢构造的建筑物，可利用建筑物的钢构造作为接地装置，其主要要求是保证成为连续的导体。因此，除了其在结合处采用焊接者以外，但凡用螺栓连接或钾钉连接以及其它仅以接触相连接的地方，都要采用跨接线连接如图2(a)所示。跨
6、接线一般采用扁钢，作为接地干线的，其截面积不得小于100mm2;作为接地支线的，其截面积不得小于48mm2o当金属构造的扁钢、工字钢、槽钢等与圆钢相连，或圆钢与圆钢相接时，可采用图3所示的连接线。该连接线用钢绞线制成，直径不得小于12n三,两端焊以适当的接头。在建筑物伸缩缝的地方，防止由于建筑物沉陷不均等情况造成电气上下连续的可能，也必须采用连接线跨过伸缩缝，在金属构造的两端连接。这种连接线采用直径不小于12mm的钢绞线，两端均焊有图2(b)所示的与平面相接的接头。4.1.2.2行车的钢轨行车的钢轨可作为保护线，通过钢轨与行车柱中的主钢筋相连，然后通过插铁与其根基内的钢筋相连。根基内的钢筋也可
7、作为接地极，如图4所示。一般主钢筋的直径不小于10mm,插铁的截面积也不小于直径为IOmm圆钢的截面积。一只行车根基的钢筋截面积往往不能符合接地电阻的要求，必须与其它行车柱及建筑物柱子的根基钢筋连接起来，才能到达接地的要求。另一种方法是：钢轨之间除了用钢板螺栓作固定连接外，连接处还应用12mm圆钢或25mm*4mm扁钢，弯成。形后作跨接连接，焊条应用低氢焊条；两根钢轨的端部用25mm*4mm镀锌扁钢连成一体，随后在对角线处用25mmMmm镀锌扁钢引下与接地极相连。4.1.2.3工业管道利用金属管道作为接地接地用时必须选用不输送可燃或可爆的液体或气体的管道，例如压缩空气管道，如图5所示。抱箍与管
8、道连接处，管道局部必须除锈并擦拭干净，涂以导电脂。抱箍局部必须镀锌，保证有良好的电气接触。当管道有阀门或其它连接处，如有不良导体，应用扁钢跨接。扁钢的截面积不小于管道管壁的截面积。4.1.2.4电缆外皮及电缆沟的角钢利用电缆的金属外皮作为接地装置时，接地线线箍的内部须放入熔化的锡炉内，涂上05mm厚的锡层，电缆钢铠与接地线箍相接触的局部必须刮拭干净，以保证两者接触的可靠性。接地线引出的方法有两种，如图6所示。其中a型是从电缆敷设的垂直方向引出，b型是从电缆敷设的平行方向引出。当电缆沿地沟敷设时，电缆地沟边缘的保护角钢是很好的连续导体，非常适宜于作为接地线。当利用保护角钢作为接地线时，在地沟两端
9、须用40m*4mm扁钢将地沟两侧的保护角钢连接一次。由电缆地沟的保护角钢沿柱引上接至行车轨道，或接至配电设备金属外壳及构件等的安装连接方法。图1利用附设变电所的建筑物图2利用建筑物的金的根基作为接地极属构造作为接地装置图3利用钢绞线作为连接线图4利用行车钢轨连接接地装置图5在工业管道上的接地装置图6利用电力电缆钢铠作为接地装置图7利用电缆地沟边缘角铁作为接地装置4.2室外接地干线安装4.2.1人工接地体间接地干线的安装扁钢（或铜排）敷设前应调直，然后将之放置于沟内，依次将扁钢（或铜排）与接地体用电焊（气焊）焊接。扁钢（或铜排）应侧放。扁钢（或铜排）与接地体连接的位置距接地体最高点约lOOmm。
10、焊接时应将扁钢（或铜排）拉直，焊好后去除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用。4.2.2自然根基接地体间接地干线的安装根据设计图纸要求确定接地干线材质及引上点位置，并做好记号，用电焊（或气焊）进展接地体间的连接及引上点的连接。同时在室外地面以下的墙面或柱面（以图纸尺寸为准），焊好连接板，去除药皮，以便于引出和检查。4. 2.3隐蔽验收接地装置安装完毕后，应进展接地电阻测试，填写测试记录，并及时进展隐蔽验收。确认符合标准及设计要求方可进展回填土或浇捣混凝土。4.3室内接地干线安装室内的接地干线多为明敷，但局部设备连接的支线需经过地面，也可以埋设在混凝土内
11、。4.3.1 支持件固定:在砖墙或整浇混凝土上固定支架，先根据设计图纸要求弹线定位、钻孔，支架做成燕尾形埋入孔内，找平正，用水泥砂浆进展固定或直接用膨胀螺栓固定支架。4.3.2明敷接地线安装4.3.2.1当支持件埋设完毕，水泥砂浆凝固后，可敷设墙上的接地线。4.3.2.2接地干线穿墙时，应加套管保护；跨越伸缩缝时，应留有伸缩余量（作成形），并分别距伸缩缝两端各IoOmnl处加以固定。4.3.2.3接地干线跨越门口时,应暗敷设于地面内（做地面以前埋好）o4.2.3.4接地干线用螺栓连接或焊接方法固定在距地25Ornnl30Omnl的支持卡子上，干线与墙面应有IOmm-15mm的距离；支持件应采用
12、25mmX4mm或40mn4mm的扁钢（或铜排），尾端应制成燕尾状，埋入深度为90mm,总长度为IlOmmo支持件间的水平直线距离一般为0.5ml.5m,垂直局部为1.5m3m,转弯或分支处为0.5m。4.3.2.5转角处接地干线弯曲半径不得小于扁钢（或铜排）厚度的二倍。4.3.2.6明敷接地线在其外表适当位置做好接地标记（贴色标或做色环）。4.4防雷引下线敷设44.1防雷引下线暗敷设4. 4.1.1首先将所需扁钢（或圆钢）用手锤（或钢筋扳子）进展调直。4.4. 1.2将调直的引下线运到安装地点，按设计要求随建筑物引上，挂好。4.4.1.3及时将引下线的下端与接地体焊接好（或与断接卡子连接好）
13、。随着建筑物的逐步增高，将引下线敷设至建筑物屋顶为止。如需接头，那么应进展焊接，焊接后应敲掉药皮并刷防锈漆（现浇混凝土除外），并进展隐检验收，做好记录。44.2防雷引下线明敷4.4.2.1引下线如为扁钢，可放在平板上用手锤调直；如为圆钢可进展冷拉调直。4.4.2.2将引下线用大绳提升到最高点，然后由上而下逐点固定，直至安装到断接卡子处。如需接头那么应进展焊接。焊接后，去除药皮,局部调直，刷防锈漆及银粉漆。4.4.2.3将接地线地面以上1.6m段套上保护管，并卡固及刷红白油漆。4.4.2.4用镀锌螺栓将断接卡子与接地引下线连接结实。4.5接闪器安装4.5.1避雷针制作与安装4.5.1.1避雷针制
14、作按设计要求的材料所需的长度分上、中、下三节进展下料。如针尖采用钢管制作，可先将上节钢管一端锯成锯齿形，用手锤收尖后，进展焊缝磨尖，刷锡，然后将另一端与中、下二节钢管找直，焊好。4.5.L2避雷针安装先将支座钢板的底板固定在预埋的地脚螺栓上，焊上一块肋板，再将避雷针立起，找直、找正后，进展点焊，然后加以校正，焊上其它三块肋板。最后将引下线焊在底板上，去除药皮刷防锈漆及银粉漆。4.5.2避雷网安装4.5.2.1建筑物屋顶上有突出物，如金属旗杆、透气管、金属天沟，铁栏杆、爬梯、电视天线、冷却塔等，这些部位的金属导体都必须与避雷网焊接成一体。4.5.2.2在建造物的变形缝处，应做防雷跨越处理。4.5
15、.2.3避雷网清楚暗网两种，网格越密，其可靠性就越好。网格的密度应视建筑物的重要程度而定。重要的建筑可使用5mX5m网格；一般建筑物采用20m20m网格即可。如果设计有特殊要求应按设计要求去做。4.5.3避雷带（均压环）安装4.5.3.1避雷带可以暗敷设在建筑物外表的抹灰层内，或直接利用构造钢筋，与暗敷的避雷网相焊接。4.5.3.2利用构造梁内的主筋或腰筋与预先准备好的约20cm的连接钢筋头焊接成一体，并与柱筋中引下线焊成一个整体。4.5.3.3在建筑物外沿金属门窗、金属栏杆处甩出30cm长中12镀锌圆钢备用。4.5.3.4外檐金属门、窗、栏杆、扶手等金属部位的预埋件接点不小于2个，与避雷带预留的圆钢焊成整体。4.6工程交接验收4.6.1在验收时应进展以下检查：4.6.1.1整个接地网外露局部的连接可靠,接地线规格正确,油漆完好,标志齐全明显。4.6.1.2避雷针（带）的安装位置及高度符合设计要求。4.6.1.3供连接临时接地线用的连接板的数量和位置符合设计要求。4.6.2在验收时应提交以下资料和文件：4.6.2.1变更设计局部的实际施工图；4.6.2.2变更设计的证明文件；4. 6.2.3安装技术记录（包括隐蔽工程检查记录等）；4.6.2.4试验记录（接地电阻测试记录）；5、质量要求5. 1人工接地体应符合以下规定：5. 1.1
