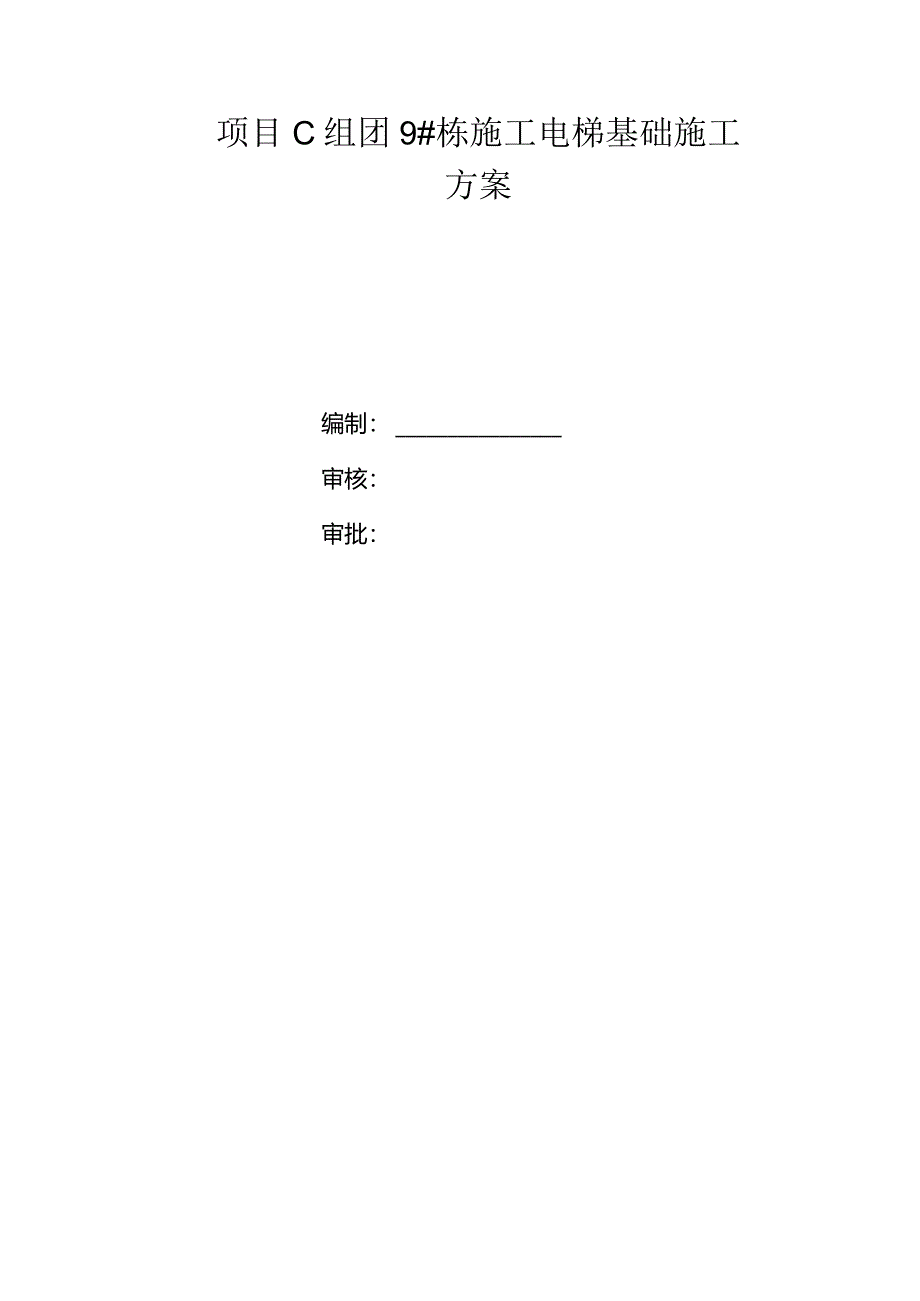

1、项目C组团9#栋施工电梯基础施工方案编制：审核：审批：一、工程概况1二、编制依据1三、设计概况21、SC200/200型施工电梯概况22、施工电梯基础定位及基础设计32、施工电梯基础设计53、基础形式选取54、支模形式的选取5四、$61工准备及tef划61、技术准备62、73、材料、构件十划74、器械、设备计划75、-VJcd7/石1：81、,p1-182、地脚螺栓的预埋93、基础防雷接地11六、安全保证措施121、临电施工女全措施122、安全使用及监督措施12、f-15Pf111371.I：降131.2回顶架计算157.3附件：施工电梯基础联合验收表18项目C组团9#栋施工电梯基础施工方案一

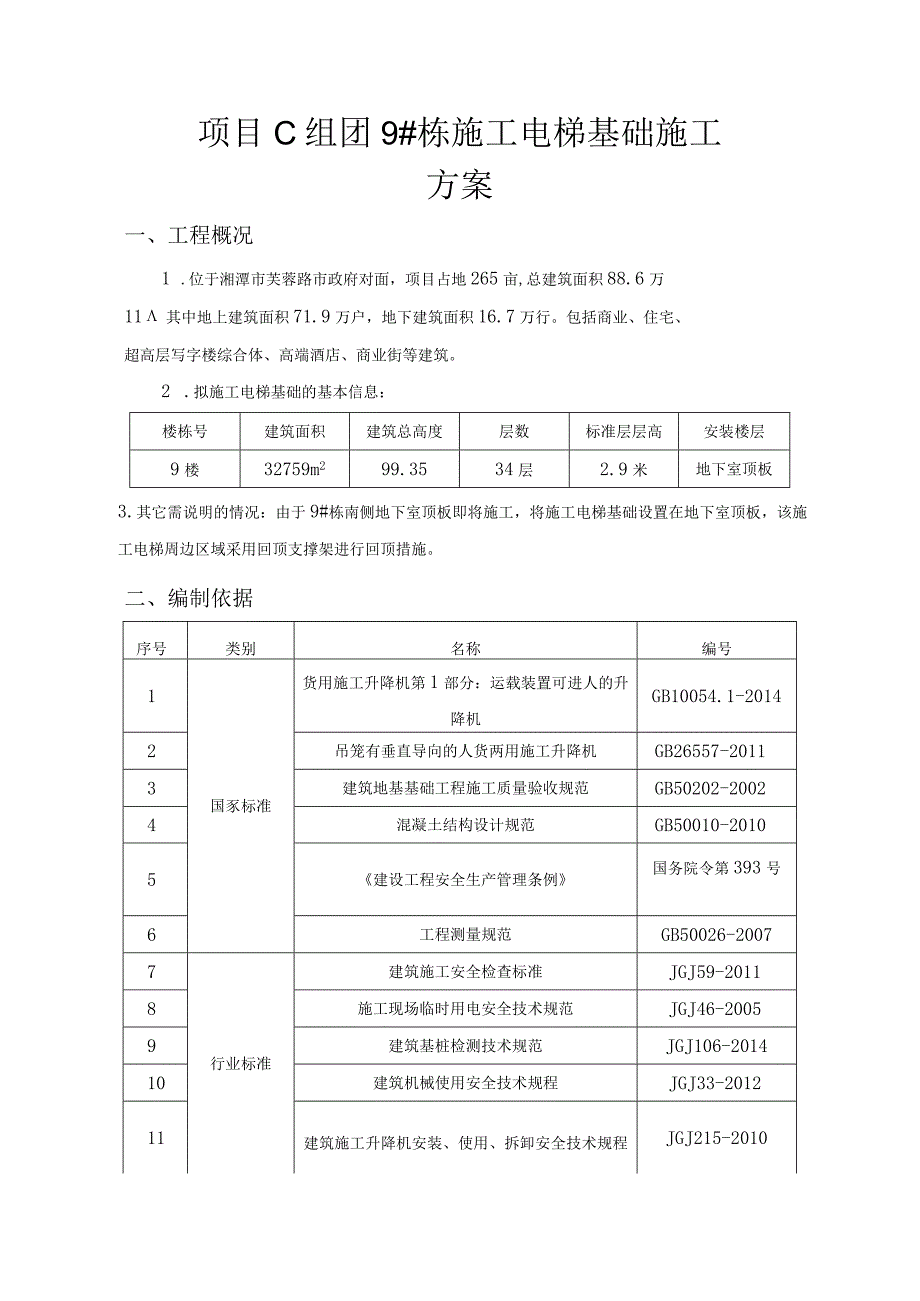

2、、工程概况1 .位于湘潭市芙蓉路市政府对面，项目占地265亩,总建筑面积88.6万11其中地上建筑面积71.9万户，地下建筑面积16.7万行。包括商业、住宅、超高层写字楼综合体、高端酒店、商业街等建筑。2 .拟施工电梯基础的基本信息：楼栋号建筑面积建筑总高度层数标准层层高安装楼层9楼32759m299.3534层2.9米地下室顶板3.其它需说明的情况：由于9#栋南侧地下室顶板即将施工，将施工电梯基础设置在地下室顶板，该施工电梯周边区域采用回顶支撑架进行回顶措施。二、编制依据序号类别名称编号1国豕标准货用施工升降机第1部分：运载装置可进人的升降机GB10054.1-20142吊笼有垂直导向的人货
3、两用施工升降机GB26557-20113建筑地基基础工程施工质量验收规范GB50202-20024混凝土结构设计规范GB50010-20105建设工程安全生产管理条例国务院令第393号6工程测量规范GB50026-20077行业标准建筑施工安全检查标准JGJ59-20118施工现场临时用电安全技术规范JGJ46-20059建筑基桩检测技术规范JGJ106-201410建筑机械使用安全技术规程JGJ33-201211建筑施工升降机安装、使用、拆卸安全技术规程JGJ215-201012其它项目施工组织设计13项目施工图纸14项目岩土工程勘察报告15SC200/200型施工升降机使用说明书三、设计概
4、况1、SC200/200型施工电梯概况本工程拟在9#楼南侧布置一台SC200/200型施工电梯，施工电梯安装总高度约为112In（75标准节）。（1）、整机性能参数表序号项目单位参数1额定载重量kg2000/20002额定提升速度m/min363减速器速比/1:164最大架设高度m4505安全器型号/SAJ40-l.26电机功率kw23117额定工作电流A23248吊笼总重kg200029标准节质量（包括附着臂重量）kg17010吊笼尺寸（长X宽X高）mm320015002500（室内）11标准节尺寸（长X宽Xi）mm6506501508（2）、主要特点施工升降机由吊笼、传动装置、导轨架、附着
5、架等结构组成，具体结构组成如下图：图3.1升降机结构组成1导轨架2驱动体3驱动单元4电气系统5安全器座板6防坠安全器7限位碰块8上电气箱I9吊笼10下电气箱11底架护栏12附着装置13电缆导线架14电缆卷筒15电缆臂架16电动吊杆2、施工电梯基础定位及基础设计(1)施工升降机基础定位拟定将施工电梯基础布置于C组团9#楼南侧，详见如下:X=3079497.686Y=542771.261X=3079498.665Y=542768377X=3079496.900_Y=542771.410X=3079494.932.Y=542769.08614、X=3079499823Y=542774.468X=30
6、79497.8541-Y=542772J45J4X=3079496.089Y=542775.177X=3079497.377Y=542771.777X=3079497.068Y=542772.294（2）施工电梯基础设计1）根据长沙中联重工科技发展股份有限公司提供的基础图要求：基础板下地面的承载力应大于O.15MPa,9#栋施工升降机基础尺寸为6200mm3800m400三n,混凝土强度等级采用C35P6（同地下室顶板碎）,双层双向配筋为C12200o2）本工程9#栋施工电梯附着方式选择H型附墙架，升降机基础中心距建筑附着点距离在3.25m03）升降机的运动部件与建筑物和固定施工设备（如脚手架
7、等）之间的最小安全距离不得小于250mm04）根据施工电梯说明书要求，本升降机所在地面承载能力不小于0.15MPa。5）升降机基础应考虑排水措施，不得使升降机底架部分长期浸泡在水中，以免腐蚀而影响其正常工作。（3）基础形式选取本工程均采用钢筋混凝土基础，根据中联升降机说明书中对混凝土基础板下面的承载力应大于0.15Mpa（本升降机导轨架高度112米），如下图：3）混凝土基础下的地基地耐力应满足：导轨架高度100m时，承载能力O.IOMPa;IOomV导轨架高度W300m时，承教能力0.15MPa:30OmV导轨架高度w500m时，承我能力0.2MPa;如达不到此要求，基础下的地基应作加固处理。
8、考虑基础排水顺畅，并根据现场实际情况，基础平台布置方式采用地平式地平式比地平高比地平低优点排水较为简单不需要排水地面与吊笼间无门坎缺点门坎较高有门坎,但只需用木板搭一简单坡道非常容易积水,必须采取严格的排水措施（4）支模形式的选取由于施工电梯基础与地下室顶板同时浇筑，故本基础根据实际情况选取模板吊模。（5）回顶设计由于施工电梯停靠地下室顶板上，为保证顶板允许荷载满足施工电梯要求,需在地下室对施工电梯停靠区域（包括安全防护棚及安全通道）进行脚手架回顶施工，回顶区域超出电梯基础区域5m,回顶脚手架搭设平面尺寸为Iom*5m,立杆纵向横向间距90Onlnb大横杆步距150Omnb自由端长度20Onn
9、Tb架体四周设置剪刀撑，同时每个四跨设置竖向剪刀撞，架体顶部及扫地杆部位各设置一道水平剪刀撑，地下室顶板下回顶架体采用顶托和木材回顶牢靠，详附计算书。四、施工准备及计划1、技术准备1）编制施工电梯基础施工方案；2）项目技术负责人对管理人员及工人进行安全技术交底;2、人员准备楼栋号工种人数单位名称9#栋施工员1人安全员1人木工4人混凝土工3人钢筋工6人施工员1人安全员1人3、材料、构件计划序号名称规格数量备注1安全帽1顶/人2钢筋C12若干3混凝土C35P610立方米4、器械、设备计划序号名称规格数量备注1泵车1台2内部振动器1台3活动搬手1套5、进度计划时间进度工作内容9#栋施工电梯基础进度计
10、划5个工作日5工作日5作日5作日3作日准备工作（含测量定位）礴处理时间钢筋绑扎时间碎浇筑时间五、基础施工1、基础施工(1)、施工电梯基础底部地下室顶板钢筋绑扎为保证地下室顶板防水效果，施工电梯基础同地下室顶板一起绑扎钢筋、封模、浇筑混凝土,该施工电梯基础定位区域地下室顶板钢筋绑扎时直接对施工电梯钢筋进行预埋。施工电梯基础定位部位结构梁板柱配筋情况：主梁为450*1000；次梁为300*800；板厚h=180mm,CIO170双层双向及支座附件筋，地下室顶板具体配筋详见C组团地下室结构图。7r?3?20 Il-ti-p-1100。二顿强回城逑笆森甚ja三r喧(2)、施工电梯基础钢筋绑扎按照电梯厂
11、家提供的施工电梯基础平台资料，平台基础钢筋为HRB400,双层双向C12200。钢筋绑扎时应及时通知施工电梯供应商安装预埋，将预埋地脚螺栓的上部扶至竖直状态，然后在螺栓下部与绑扎好的钢筋焊接成一个整体。预埋螺栓安装完成后将底框架的孔洞套在地脚螺栓上并戴上所有的地脚螺栓上的双螺母并拧紧。螺栓头部用塑料布包住以防混凝土浇筑时粘上杂物。（3）、基础混凝土浇筑在施工升降机基础浇灌前，必须对基础安装尺寸和控制尺寸进行复核，确认正确无误后，方能进行浇灌。钢筋网片经验收合格后，检查底架的放置方位。水平度误差及螺栓的竖直误差及螺栓的竖直及固定情况无误，方可浇筑混凝土。混凝土浇筑采用“全面分层,薄层浇筑，循序渐
12、进、一次到顶”的方法，振捣棒振捣要做到“快插慢拔”，使上下振动均匀。施工升降机基础用C35P6碎进行浇筑，振捣时，按间距30Onlm进行振捣到位。尤其是上下层交接处,振捣棒必须下插5cm,避免出现冷缝,预埋处要特别小心,要有专人看筋,看模。浇筑时要特别注意基础上平面高出地面10-20mm,上表面必须三次抹平并压光，达到验收合格的目的。定期派专人进行佐养护，直至达到80%的强度时，再进行施工升降机的安装。到达100%的强度时，施工升降机才能进行使用。2、地脚螺栓的预埋2.1 材料要求2.1.1 预埋件及预埋螺栓材料的品种、规格必须符合设计要求，并有产品质量证明书。当设计有复验要求时，尚应按规定进行复验并在合格后方准使用。2.1.2 当由于采购等原因不能满足设计要求需要代换时，应征得设计工程师的认可并办理相应的设计变更文件。2.1.3 预埋钢板的平整度及预埋螺杆的顺直度影响使用时应进行校平和矫直处理，并在运输时进行必要
