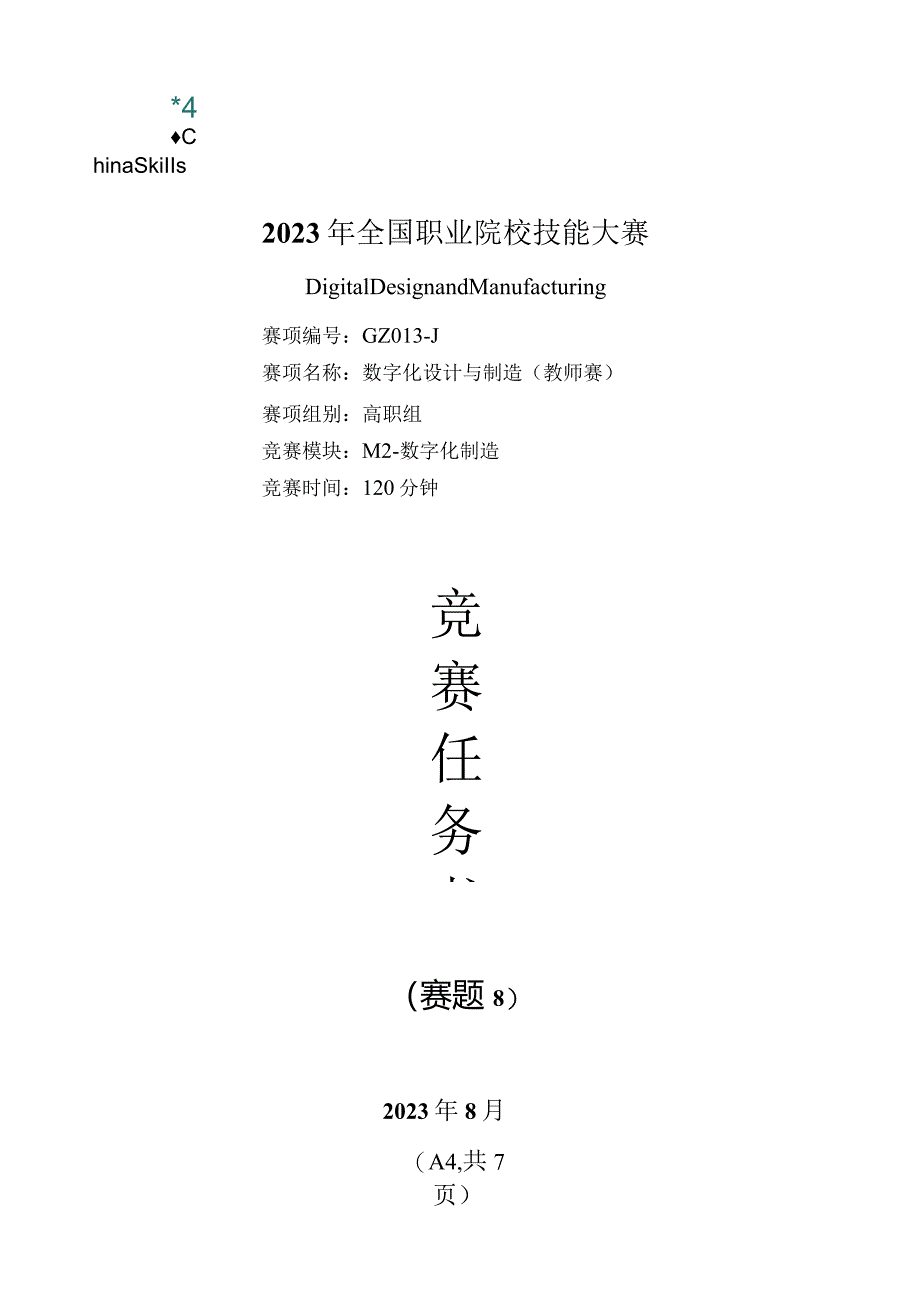

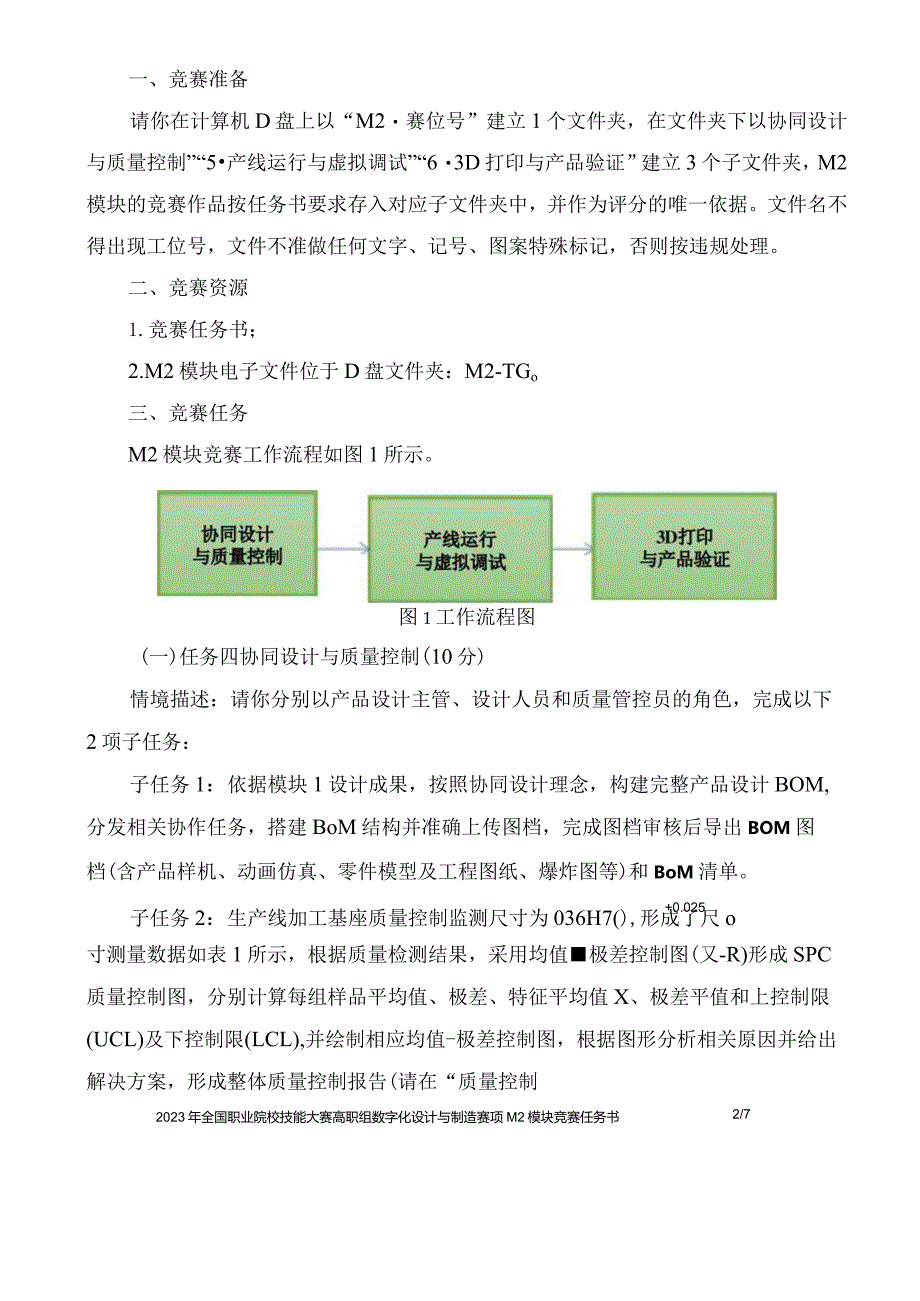

1、*4ChinaSkiIIs2023年全国职业院校技能大赛DigitalDesignandManufacturing赛项编号：GZ013-J赛项名称：数字化设计与制造（教师赛）赛项组别：高职组竞赛模块：M2-数字化制造竞赛时间：120分钟竞赛任务书（赛题8）2023年8月（A4,共7页）一、竞赛准备请你在计算机D盘上以“M2赛位号”建立1个文件夹，在文件夹下以协同设计与质量控制”“5产线运行与虚拟调试”“63D打印与产品验证”建立3个子文件夹，M2模块的竞赛作品按任务书要求存入对应子文件夹中，并作为评分的唯一依据。文件名不得出现工位号，文件不准做任何文字、记号、图案特殊标记，否则按违规处理。二、
2、竞赛资源1.竞赛任务书；2.M2模块电子文件位于D盘文件夹：M2-TGo三、竞赛任务M2模块竞赛工作流程如图1所示。图1工作流程图(一)任务四协同设计与质量控制(10分)情境描述：请你分别以产品设计主管、设计人员和质量管控员的角色，完成以下2项子任务：子任务1：依据模块1设计成果，按照协同设计理念，构建完整产品设计BOM,分发相关协作任务，搭建BoM结构并准确上传图档，完成图档审核后导出BOM图档(含产品样机、动画仿真、零件模型及工程图纸、爆炸图等)和BoM清单。+0.025子任务2：生产线加工基座质量控制监测尺寸为036H7(),形成了尺o寸测量数据如表1所示，根据质量检测结果，采用均值极差

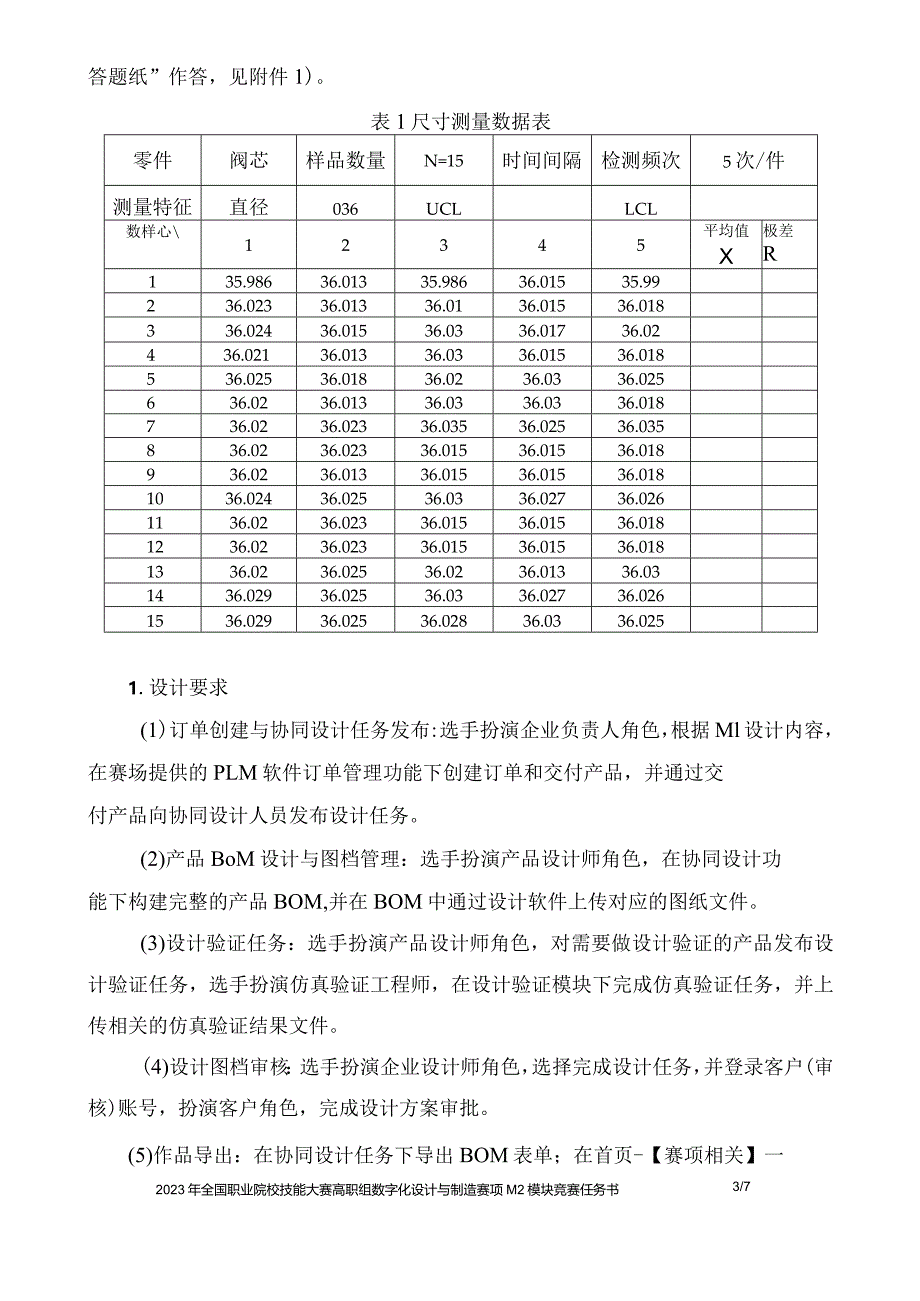

3、控制图(又-R)形成SPC质量控制图，分别计算每组样品平均值、极差、特征平均值X、极差平值和上控制限(UCL)及下控制限(LCL),并绘制相应均值-极差控制图，根据图形分析相关原因并给出解决方案，形成整体质量控制报告(请在“质量控制2/72023年全国职业院校技能大赛高职组数字化设计与制造赛项M2模块竞赛任务书答题纸”作答，见附件1)。表1尺寸测量数据表零件阀芯样品数量N=15时间间隔检测频次5次/件测量特征直径036UCLLCL数样心12345平均值X极差R135.98636.01335.98636.01535.99236.02336.01336.0136.01536.018336.0243
4、6.01536.0336.01736.02436.02136.01336.0336.01536.018536.02536.01836.0236.0336.025636.0236.01336.0336.0336.018736.0236.02336.03536.02536.035836.0236.02336.01536.01536.018936.0236.01336.01536.01536.0181036.02436.02536.0336.02736.0261136.0236.02336.01536.01536.0181236.0236.02336.01536.01536.0181336.0236
5、.02536.0236.01336.031436.02936.02536.0336.02736.0261536.02936.02536.02836.0336.0251.设计要求(1)订单创建与协同设计任务发布:选手扮演企业负责人角色，根据Ml设计内容，在赛场提供的PLM软件订单管理功能下创建订单和交付产品，并通过交付产品向协同设计人员发布设计任务。(2)产品BoM设计与图档管理：选手扮演产品设计师角色，在协同设计功能下构建完整的产品BOM,并在BOM中通过设计软件上传对应的图纸文件。(3)设计验证任务：选手扮演产品设计师角色，对需要做设计验证的产品发布设计验证任务，选手扮演仿真验证工程师，在设
6、计验证模块下完成仿真验证任务，并上传相关的仿真验证结果文件。(4)设计图档审核：选手扮演企业设计师角色，选择完成设计任务，并登录客户(审核)账号，扮演客户角色，完成设计方案审批。(5)作品导出：在协同设计任务下导出BOM表单；在首页-【赛项相关】一3/72023年全国职业院校技能大赛高职组数字化设计与制造赛项M2模块竞赛任务书【导出作品】中导出图文档和流程单文件。2 .提交材料（1） BoM图档（含产品样机），含产品样机、动画仿真、零件模型及工程图纸、爆炸图等原始文件，ZiP格式。（2） BoM清单，各零件数量、材料等，EXCeI格式和Pdf格式。（3）质量控制答题纸，Word格式和Pdf格式
7、。3 .提交位置将以上3类文件保存到“4-协同设计与质量控制”子文件夹内。（二）任务五产线运行与虚拟调试（15分）情境描述：请你以产线生产调度员的角色，完成以下2项子任务：子任务1：生产虚拟调试：提供“夹持给定数据”，根据“物料块”形状特点自主设计夹持手爪部分，设计的夹持手爪能够与“夹持给定数据”完全配合，应具有良好的装夹能力。子任务2：组合好的夹持装置能与“手臂给定数据”完全装配，装配体能够实现虚拟产线动作的运动调试。所有制作的数据类型文件通过PLM系统上传。1.设计要求：（1）夹具设计：通过给定的“夹持给定数据”和“物料块”从结构配合和应用角度设计夹持手爪，并进行整体装配。（2）虚拟机器人
8、运动调试：根据提供的“机器人给定数据”与上一步设计的“夹持手爪”文件进行组合装配，结合机器人虚拟调试模块功能，合理设计机器人抓取物料的运动轨迹；操作步骤如下：A.机器人手臂抓起物料区中的黄色物料；8 .将物料移动到机床操作区；C.机器手臂旋转和移动，将物料调整到适合加工区域。虚拟仿真原文件提交至PLM系统指定位置。9 .提交材料（I）夹持手爪数据模型，Z3格式和StP格式。（2）夹持装置与手臂给定数据装配模型，Z3格式和StP格式。（3）虚拟产线运动录屏，MP4格式。10 .提交位置将以上3类文件保存在“5.产线运行与虚拟调试”子文件夹内。（三）任务六3D打印与产品验证（15分）情境描述：请你
9、以增材制造设备操作员的角色，完成以下子任务：子任务1：根据创新完成的减速机构的全部齿轮零件及底座（优化）与基座（优化），结合赛场提供的LCD光固化成型机的打印参数、利用配套的设备操作软件，合理摆放数据模型，正确添加支撑，进行分层处理后输出打印文件。子任务2：针对现场提供的LCD光固化成型机、进行打印前的设备准备工作,具体如下：安装料槽并固定在工作台，将平台调平，保证平台与投影光源平行，按要求添加树脂材料，导入数据开始光固化打印。子任务3：将打印成型的齿轮及底座（优化）与基座（优化）产品利用现场给定的工具完成后处理操作并进行产品的装配和验证。选手自行检测产品的加工精度，并填写检测工序卡（附件2）
