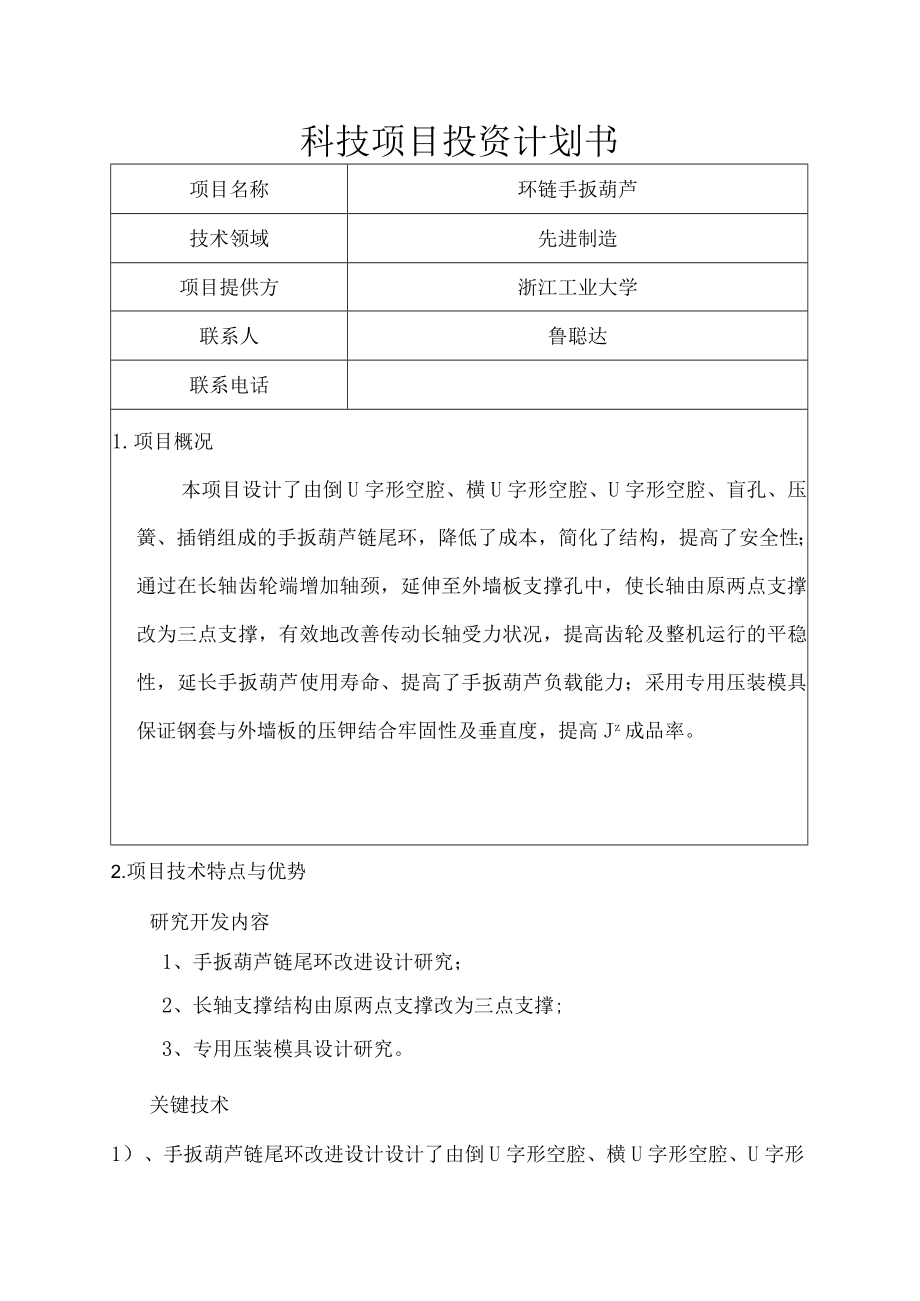

科技项目投资计划书.docx_第1页
第1页 / 共5页

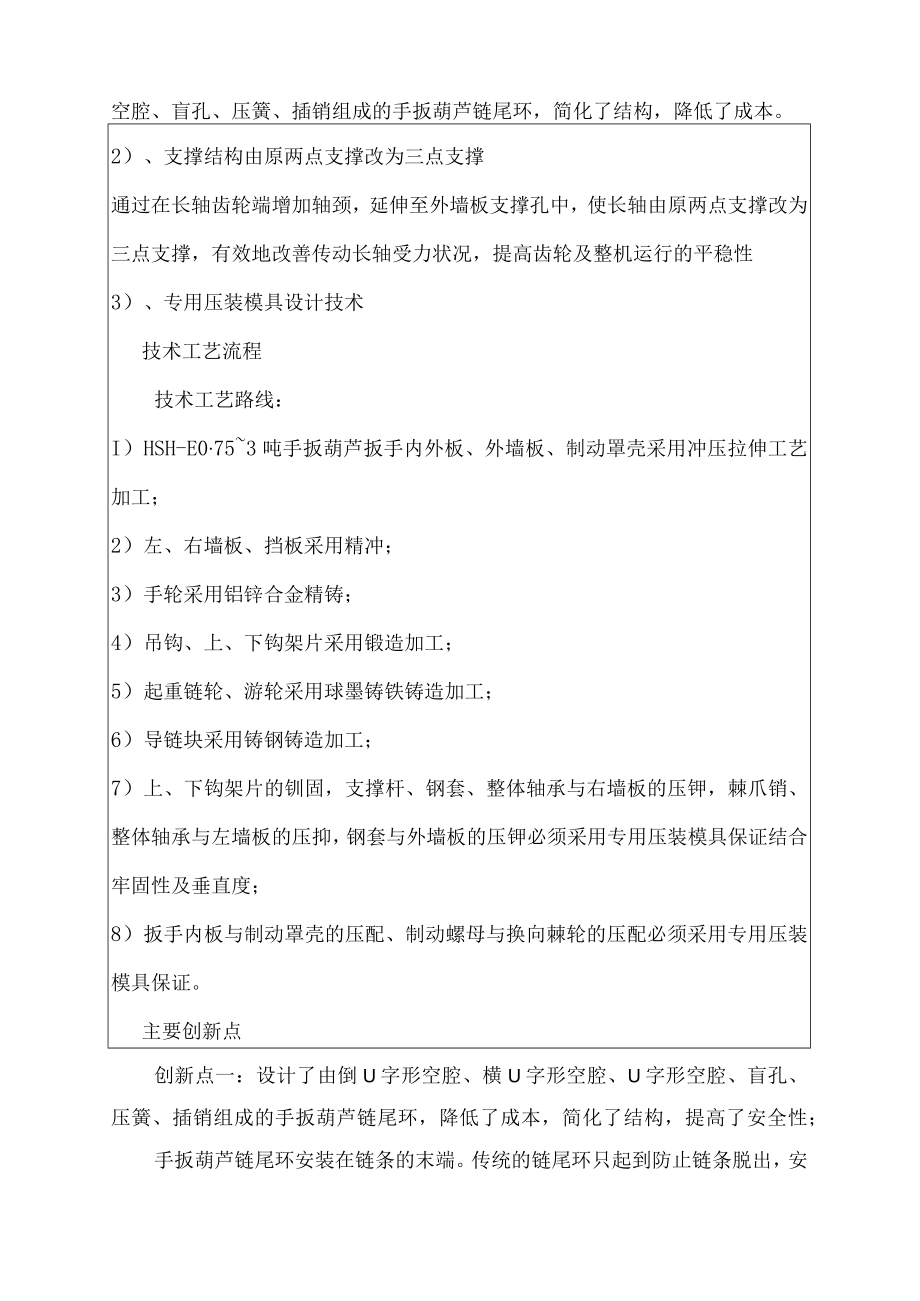

科技项目投资计划书.docx_第2页
第2页 / 共5页

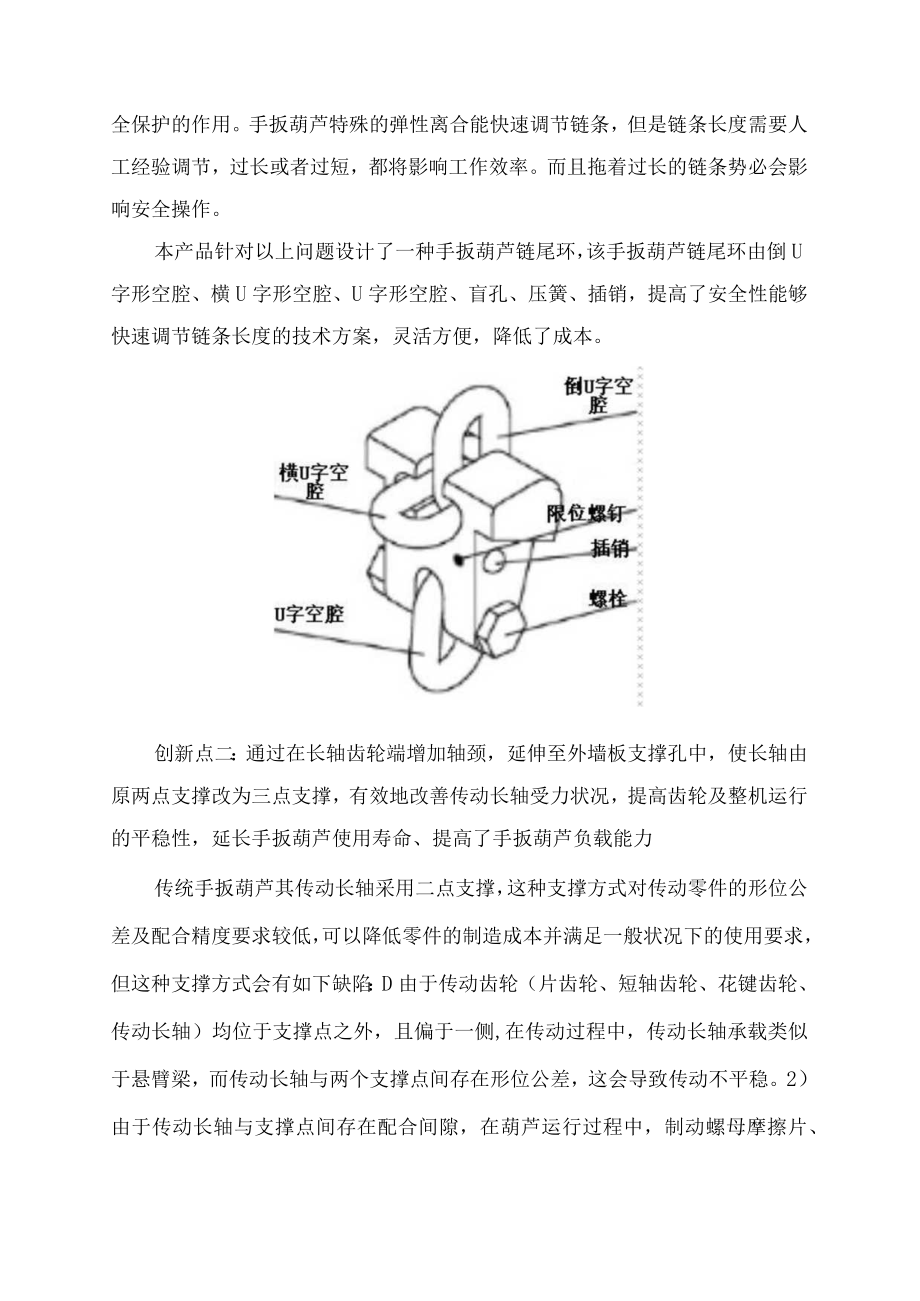

科技项目投资计划书.docx_第3页
第3页 / 共5页
科技项目投资计划书.docx_第4页
第4页 / 共5页
科技项目投资计划书.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《科技项目投资计划书.docx》由会员分享,可在线阅读,更多相关《科技项目投资计划书.docx(5页珍藏版)》请在第壹文秘上搜索。

1、科技项目投资计划书项目名称环链手扳葫芦技术领域先进制造项目提供方浙江工业大学联系人鲁聪达联系电话1.项目概况本项目设计了由倒U字形空腔、横U字形空腔、U字形空腔、盲孔、压簧、插销组成的手扳葫芦链尾环,降低了成本,简化了结构,提高了安全性;通过在长轴齿轮端增加轴颈,延伸至外墙板支撑孔中,使长轴由原两点支撑改为三点支撑,有效地改善传动长轴受力状况,提高齿轮及整机运行的平稳性,延长手扳葫芦使用寿命、提高了手扳葫芦负载能力;采用专用压装模具保证钢套与外墙板的压钾结合牢固性及垂直度,提高Jz成品率。2.项目技术特点与优势研究开发内容1、手扳葫芦链尾环改进设计研究;2、长轴支撑结构由原两点支撑改为三点支撑

2、;3、专用压装模具设计研究。关键技术1)、手扳葫芦链尾环改进设计设计了由倒U字形空腔、横U字形空腔、U字形空腔、盲孔、压簧、插销组成的手扳葫芦链尾环,简化了结构,降低了成本。2)、支撑结构由原两点支撑改为三点支撑通过在长轴齿轮端增加轴颈,延伸至外墙板支撑孔中,使长轴由原两点支撑改为三点支撑,有效地改善传动长轴受力状况,提高齿轮及整机运行的平稳性3)、专用压装模具设计技术技术工艺流程技术工艺路线:I)HSH-E0753吨手扳葫芦扳手内外板、外墙板、制动罩壳采用冲压拉伸工艺加工;2)左、右墙板、挡板采用精冲;3)手轮采用铝锌合金精铸;4)吊钩、上、下钩架片采用锻造加工;5)起重链轮、游轮采用球墨铸

3、铁铸造加工;6)导链块采用铸钢铸造加工;7)上、下钩架片的钏固,支撑杆、钢套、整体轴承与右墙板的压钾,棘爪销、整体轴承与左墙板的压抑,钢套与外墙板的压钾必须采用专用压装模具保证结合牢固性及垂直度;8)扳手内板与制动罩壳的压配、制动螺母与换向棘轮的压配必须采用专用压装模具保证。主要创新点创新点一:设计了由倒U字形空腔、横U字形空腔、U字形空腔、盲孔、压簧、插销组成的手扳葫芦链尾环,降低了成本,简化了结构,提高了安全性;手扳葫芦链尾环安装在链条的末端。传统的链尾环只起到防止链条脱出,安全保护的作用。手扳葫芦特殊的弹性离合能快速调节链条,但是链条长度需要人工经验调节,过长或者过短,都将影响工作效率。

4、而且拖着过长的链条势必会影响安全操作。本产品针对以上问题设计了一种手扳葫芦链尾环,该手扳葫芦链尾环由倒U字形空腔、横U字形空腔、U字形空腔、盲孔、压簧、插销,提高了安全性能够快速调节链条长度的技术方案,灵活方便,降低了成本。创新点二:通过在长轴齿轮端增加轴颈,延伸至外墙板支撑孔中,使长轴由原两点支撑改为三点支撑,有效地改善传动长轴受力状况,提高齿轮及整机运行的平稳性,延长手扳葫芦使用寿命、提高了手扳葫芦负载能力传统手扳葫芦其传动长轴采用二点支撑,这种支撑方式对传动零件的形位公差及配合精度要求较低,可以降低零件的制造成本并满足一般状况下的使用要求,但这种支撑方式会有如下缺陷:D由于传动齿轮(片齿

5、轮、短轴齿轮、花键齿轮、传动长轴)均位于支撑点之外,且偏于一侧,在传动过程中,传动长轴承载类似于悬臂梁,而传动长轴与两个支撑点间存在形位公差,这会导致传动不平稳。2)由于传动长轴与支撑点间存在配合间隙,在葫芦运行过程中,制动螺母摩擦片、棘轮、制动器座各制动面间有可能不平行,当相关零件尺寸间隙较大时,这种影响会变得明显,由此引发制动失灵。3)当手扳葫芦受到冲击载荷作用时,齿轮端缺乏支撑,会加剧传动的不平稳性,恶化传动长轴的受力状态,极易引起齿轮破坏。本项目通过在长轴齿轮端增加轴颈,延伸至外墙板支撑孔中,使长轴由原两点支撑改为三点支撑,有效地改善传动长轴受力状况,提高齿轮及整机运行的平稳性,延长手

6、扳葫芦使用寿命、提高了手扳葫芦负载能力。创新点三:采用专用压装模具保证钢套与外墙板的压钾结合牢固性及垂直度,提高了成品率。上、下钩架片的钾固,支撑杆、钢套、整体轴承与右墙板的压抑,棘爪销、整体轴承与左墙板的压制,钢套与外墙板的压物必须采用专用压装模具保证结合牢固性及垂直度。本项目设计了专用压装模具保证钢套与外墙板的压钾结合牢固性及垂直度,提高了成品率。3 .项目应用范围和市场前景手扳葫芦是一种小型的手动起重、牵引、张紧工具,重量轻、体积小,安全可靠是用户的普遍要求,现有手扳葫芦采用传统的钢铁材料制造,体积较大,不方便携带,同时,由于结构原因,在使用中偶有打滑现象发生。针对以上情况,项目决定采用新材料、新结构开发一款新型H环链手扳葫芦,该款产品与现有产品相比,在重量及体积上均应有明显减小,同时,安全可靠。项目产品的开发成功,极大地满足用户的需求,具有广阔的市场前景。4 .投产条件该项目需要添置数控车床、门式数控切割机、液压剪板机、联合冲剪机、折弯机、摇背钻、抛丸机、刨床、卷板机、氧弧焊机、气密检漏台等设备。5 .效益评估项目投产后正常年销售30万台,销售额9000万元,净利润900万元,税收450万元。6 .融资计划本项目计划引入投资900万元,用于产业线建设、企业管理、市场开拓等。
