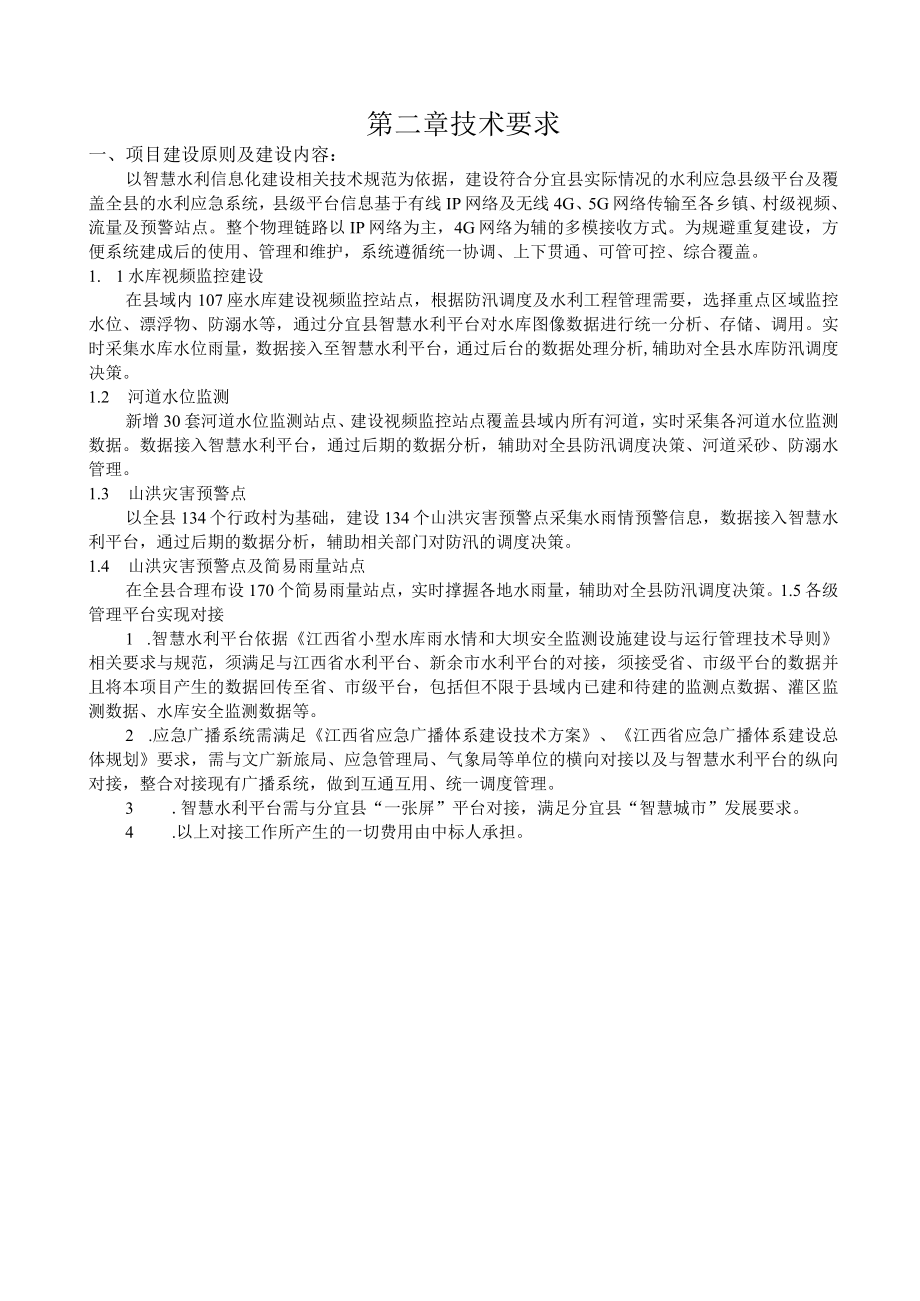

1、第二章技术要求一、项目建设原则及建设内容：以智慧水利信息化建设相关技术规范为依据，建设符合分宜县实际情况的水利应急县级平台及覆盖全县的水利应急系统，县级平台信息基于有线IP网络及无线4G、5G网络传输至各乡镇、村级视频、流量及预警站点。整个物理链路以IP网络为主，4G网络为辅的多模接收方式。为规避重复建设，方便系统建成后的使用、管理和维护，系统遵循统一协调、上下贯通、可管可控、综合覆盖。1. 1水库视频监控建设在县域内107座水库建设视频监控站点，根据防汛调度及水利工程管理需要，选择重点区域监控水位、漂浮物、防溺水等，通过分宜县智慧水利平台对水库图像数据进行统一分析、存储、调用。实时采集水库水
2、位雨量，数据接入至智慧水利平台，通过后台的数据处理分析,辅助对全县水库防汛调度决策。1.2 河道水位监测新增30套河道水位监测站点、建设视频监控站点覆盖县域内所有河道，实时采集各河道水位监测数据。数据接入智慧水利平台，通过后期的数据分析，辅助对全县防汛调度决策、河道采砂、防溺水管理。1.3 山洪灾害预警点以全县134个行政村为基础，建设134个山洪灾害预警点采集水雨情预警信息，数据接入智慧水利平台，通过后期的数据分析，辅助相关部门对防汛的调度决策。1.4 山洪灾害预警点及简易雨量站点在全县合理布设170个简易雨量站点，实时撑握各地水雨量，辅助对全县防汛调度决策。1.5各级管理平台实现对接1 .
3、智慧水利平台依据江西省小型水库雨水情和大坝安全监测设施建设与运行管理技术导则相关要求与规范，须满足与江西省水利平台、新余市水利平台的对接，须接受省、市级平台的数据并且将本项目产生的数据回传至省、市级平台，包括但不限于县域内已建和待建的监测点数据、灌区监测数据、水库安全监测数据等。2 .应急广播系统需满足江西省应急广播体系建设技术方案、江西省应急广播体系建设总体规划要求，需与文广新旅局、应急管理局、气象局等单位的横向对接以及与智慧水利平台的纵向对接，整合对接现有广播系统，做到互通互用、统一调度管理。3 .智慧水利平台需与分宜县“一张屏”平台对接，满足分宜县“智慧城市”发展要求。4 .以上对接工作

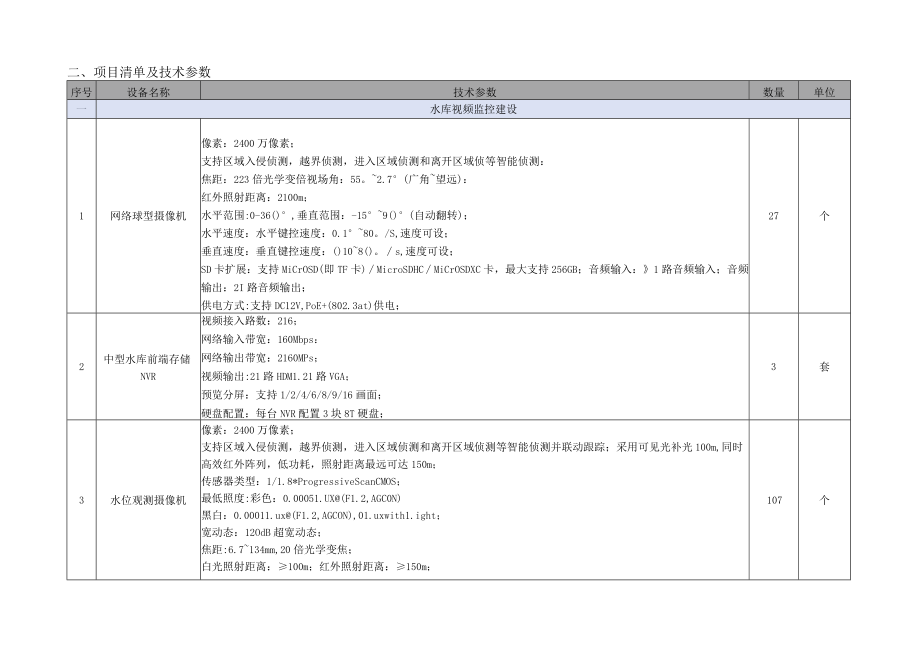

4、所产生的一切费用由中标人承担。二、项目清单及技术参数序号设备名称技术参数数量单位一水库视频监控建设1网络球型摄像机像素：2400万像素；支持区域入侵侦测，越界侦测，进入区域侦测和离开区域侦等智能侦测：焦距：223倍光学变倍视场角：55。2.7(广角望远)：红外照射距离：2100m；水平范围:0-36(),垂直范围：-159()(自动翻转)；水平速度：水平键控速度：0.180。/S,速度可设；垂直速度：垂直键控速度：()108()。s,速度可设；SD卡扩展：支持MiCrOSD(即TF卡)MicroSDHCMiCrOSDXC卡，最大支持256GB；音频输入：1路音频输入；音频输出：2I路音频输出；
5、供电方式:支持DC12V,PoE+(802.3at)供电；27个2中型水库前端存储NVR视频接入路数：216；网络输入带宽：160Mbps：网络输出带宽：2160MPs；视频输出:21路HDM1.21路VGA；预览分屏：支持1/2/4/6/8/9/16画面；硬盘配置：每台NVR配置3块8T硬盘；3套3水位观测摄像机像素：2400万像素；支持区域入侵侦测，越界侦测，进入区域侦测和离开区域侦测等智能侦测并联动跟踪；采用可见光补光100m,同时高效红外阵列，低功耗，照射距离最远可达150m；传感器类型：1/1.8*ProgressiveScanCMOS；最低照度:彩色：0.00051.UX(F1.2

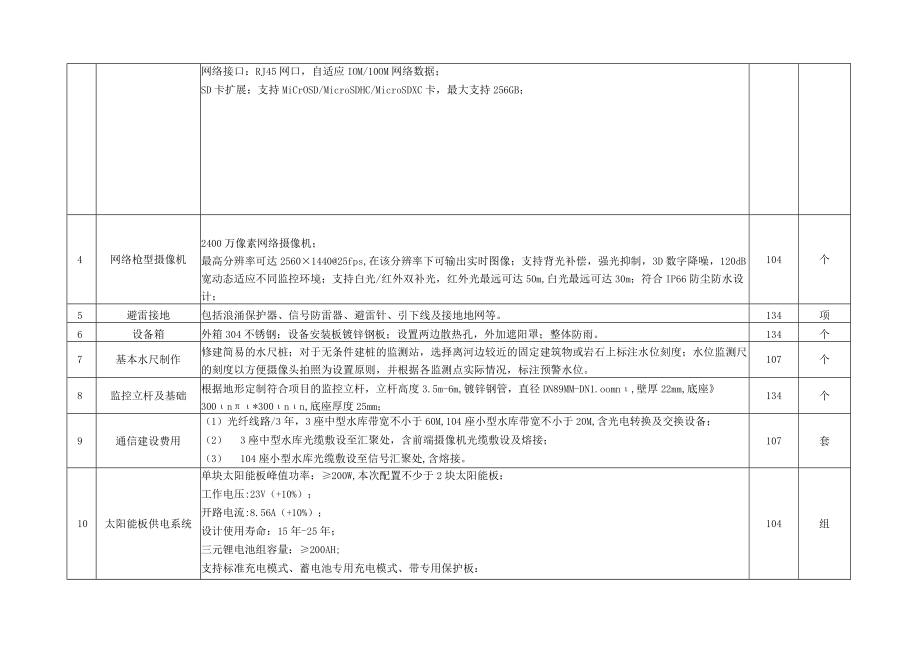

6、,AGC0N)黑白：0.00011.ux(F1.2,AGCON),01.uxwith1.ight；宽动态：12OdB超宽动态；焦距:6.7134mm,20倍光学变焦；白光照射距离：100m；红外照射距离：150m；107个网络接口：RJ45网口，自适应IOM/10OM网络数据；SD卡扩展：支持MiCrOSD/MicroSDHC/MicroSDXC卡，最大支持256GB；4网络枪型摄像机2400万像素网络摄像机；最高分辨率可达2560144025fps,在该分辨率下可输出实时图像；支持背光补偿，强光抑制，3D数字降噪，120dB宽动态适应不同监控环境；支持白光/红外双补光，红外光最远可达50m,
7、白光最远可达30m；符合IP66防尘防水设计；104个5避雷接地包括浪涌保护器、信号防雷器、避雷针、引下线及接地地网等。134项6设备箱外箱304不锈钢；设备安装板镀锌钢板；设置两边散热孔，外加遮阳罩；整体防雨。134个7基本水尺制作修建简易的水尺桩；对于无条件建桩的监测站，选择离河边较近的固定建筑物或岩石上标注水位刻度；水位监测尺的刻度以方便摄像头拍照为设置原则，并根据各监测点实际情况，标注预警水位。107个8监控立杆及基础根据地形定制符合项目的监控立杆，立杆高度3.5m-6m,镀锌钢管，直径DN89MM-DN1.oomn,壁厚22mm,底座300n*300nn,底座厚度25mm；134个9
8、通信建设费用（1）光纤线路/3年，3座中型水库带宽不小于60M,104座小型水库带宽不小于20M,含光电转换及交换设备；（2） 3座中型水库光缆敷设至汇聚处，含前端摄像机光缆敷设及熔接；（3） 104座小型水库光缆敷设至信号汇聚处,含熔接。107套10太阳能板供电系统单块太阳能板峰值功率：200W,本次配置不少于2块太阳能板：工作电压:23V（+10%）；开路电流:8.56A（+10%）；设计使用寿命：15年-25年；三元锂电池组容量：200AH;支持标准充电模式、蓄电池专用充电模式、带专用保护板：104组充放电次数22500次；含MPPT控制器、升压模块、支架等。11翻斗式雨量计1）承水口径
9、：200+0.6mm外刃口角度45；2）分辨力:0.2、0.5、Inun（6.28、15.7、31.4m1.）。60台12遥测终端1 .支持水文/水资源数据的采集、存储、显示、控制、报警及传输：2 .支持2G/3G/4G等通信功能：3 .设备符合S1.180-2015水文自动测报系统设备遥测终端机的要求；4 .设备通信符合水文监测数据通信规约S1.651-2014和水资源SZY206-2016水资源监测数据传输规约。60台13IP网络音箱1 .支持第三方设备的接入，可直接接入求助按键和麦克风形成对讲对话系统；2 .支持音频输入输出，可与直接连接有源音柱混合组网扩容功率：3 .回路检测功能，可远
10、程监测扬声器工作状态；4 .具有音箱发声检测传感系统；5 .支持链状级联方式；6 .支持预录语音，通过触发播放预设语音节目，支持实时接收和播放平台推送的语音信息。7 .有效投射角度：80o；8 .有效投射距离：安装高度36米，倾斜角度3。-10,柱位安装空阔投射265米，墙壁侧装空阔投射力85米。134台14光缆线缆管路及辅材完成107座水库所需辅件及配套材料。1批二河道水位监测1水位观测摄像机像素：N400万像素；支持区域入侵侦测，越界侦测，进入区域侦测和离开区域侦测等智能侦测并联动跟踪；采用可见光补光IOOm,同时高效红外阵列，低功耗，照射距离最远可达150m：传感器类型：11.8Prog
11、ressiveScanCMOS；最低照度：彩色：0.00051.UX(F1.2,AGC0N)黑白：0.00011.ux(F1.2,AGCON),01.uxwith1.ight；宽动态：12OdB超宽动态；焦距：6.7134min,20倍光学变焦；白光照射距离：100m；红外照射距离：2150m；网络接口：RJ45网口，自适应10M/100M网络数据：SD卡扩展：支持MiCrOSD/MicroSDHC/MicroSDXC卡，最大支持256GB：30个2供电系统-太阳能板供电系统单块太阳能板峰值功率：200W,本次配置不少于2块太阳能板：工作电压:23V(10%)；开路电流:8.56A(10%)；
12、设计使用寿命：15年-25年；三元锂电池组容量：2200AH；支持标准充电模式、蓄电池专用充电模式、带专用保护板；充放电次数22500次；含MPPT控制器、升压模块、支架等。30组3避雷接地包括浪涌保护器、信号防雷器、避雷针、引下线及接地地网等。30处4设备箱外箱304不锈钢：设备安装板镀锌钢板：设置两边散热孔，外加遮阳罩；整体防雨。30个5基本水位排修建简易的水尺桩；对于无条件建桩的监测站，选择离河边较近的固定建筑物或岩石上标注水位刻度；水位监测尺的刻度以方便摄像头拍照为设置原则，并根据各监测点实际情况，标注预警水位。30个6监控立杆及基础根据地形定制符合项目的监控立杆，立杆高度3.5m-6
13、m,镀锌钢管，直径DN89MM-DN100mm,壁厚2mm,底座2300nm*300mm,底座厚度25mm：30个7通信建设费用1、光纤线路/3年，单个监控点带宽不小于IoM,含光电转换及交换设备；2、光缆敷设至前端摄像机，含熔接。30套8辅材及其他河道水位监测所需配套辅材及信号处理设备。30套三山洪灾害简易预警点1翻斗式雨量计1）承水口径：200+0.6mm外刃口角度45；2）分辨力：0.2、0.5、Inun（6.28、15.7、31.4m1.）。134台2遥测终端1 .支持水文/水资源数据的采集、存储、显示、控制、报警及传输；2 .支持2G/3G/4G等通信功能；3 .设备符合S1.180
14、-2015水文自动测报系统设备遥测终端机的要求.4 .设备通信符合水文监测数据通信规约S1.651-2014和水资源SZY206-2016水资源监测数据传输规约134台3避雷接地包括浪涌保护器、信号防雷器、避雷针、引下线及接地地网等。35套4监控立杆及基础根据地形定制符合项目的监控立杆，立杆高度3.5m-6m,镀锌钢管，直径DN89MM-DN100,壁厚22mm,底座2300nm*300nn,底座厚度25mm；35处5设备箱外箱304不锈钢；设备安装板镀锌钢板；设置两边散热孔，外加遮阳罩；整体防雨。134个6通信建设费用物联网卡/3年。134套7辅材及其他就近取电、所需线材、辅材及配套设备。1批四简易雨量站点1翻斗式雨量计1）承水口径：200+0.6mm外刃口角度45；2）分辨力：0.2、0.5、Imm（6.28、15.7、31.4m1.）。36台2遥测终端1 .支持水文/水资源数据的采集、存储、显示、控制、报警及传输；2 .支持2G/3G/4G等通信功能；3 .设备符合S1.180-2015水文自动测报系统设备遥测终端机的要求。4 .设备通信符合水文监测数据通信规约S1.651-2014和
