《Interzinc 42+Interthane 990HS喷涂工艺流程卡.docx》由会员分享，可在线阅读，更多相关《Interzinc 42+Interthane 990HS喷涂工艺流程卡.docx（1页珍藏版）》请在第壹文秘上搜索。

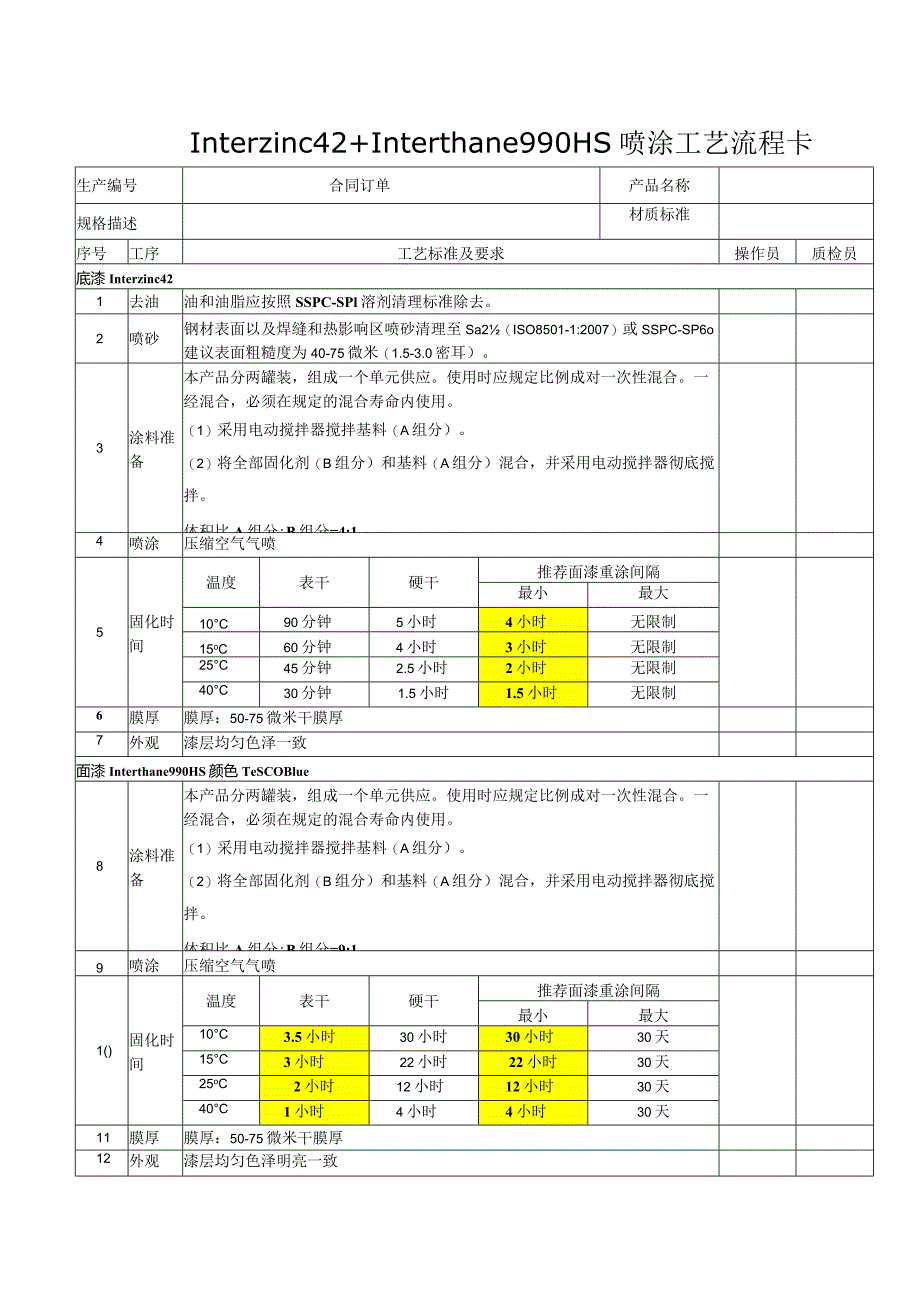

1、Interzinc42+Interthane990HS喷涂工艺流程卡生产编号合同订单产品名称规格描述材质标准序号工序工艺标准及要求操作员质检员底漆Interzinc421去油油和油脂应按照SSPC-SPl溶剂清理标准除去。2喷砂钢材表面以及焊缝和热影响区喷砂清理至Sa2（ISO8501-1:2007）或SSPC-SP6o建议表面粗糙度为40-75微米（1.5-3.0密耳）。3涂料准备本产品分两罐装，组成一个单元供应。使用时应规定比例成对一次性混合。一经混合，必须在规定的混合寿命内使用。（1）采用电动搅拌器搅拌基料（A组分）。（2）将全部固化剂（B组分）和基料（A组分）混合，并采用电动搅拌器彻底
2、搅拌。体积比A组分:B组分=4:1注意：混合后涂料使用寿命1015254024小时16小时10小时5小时4喷涂压缩空气气喷5固化时间温度表干硬干推荐面漆重涂间隔最小最大10C90分钟5小时4小时无限制15oC60分钟4小时3小时无限制25C45分钟2.5小时2小时无限制40C30分钟1.5小时1.5小时无限制6膜厚膜厚：50-75微米干膜厚7外观漆层均匀色泽一致面漆Interthane990HS颜色TeSCOBlue8涂料准备本产品分两罐装，组成一个单元供应。使用时应规定比例成对一次性混合。一经混合，必须在规定的混合寿命内使用。（1）采用电动搅拌器搅拌基料（A组分）。（2）将全部固化剂（B组分）和基料（A组分）混合，并采用电动搅拌器彻底搅拌。体积比A组分:B组分=9:1注意：混合后涂料使用寿命10。C1525407小时6小时3小时1小时9喷涂压缩空气气喷1()固化时间温度表干硬干推荐面漆重涂间隔最小最大10C3.5小时30小时30小时30天15C3小时22小时22小时30天25oC2小时12小时12小时30天40C1小时4小时4小时30天11膜厚膜厚：50-75微米干膜厚12外观漆层均匀色泽明亮一致
