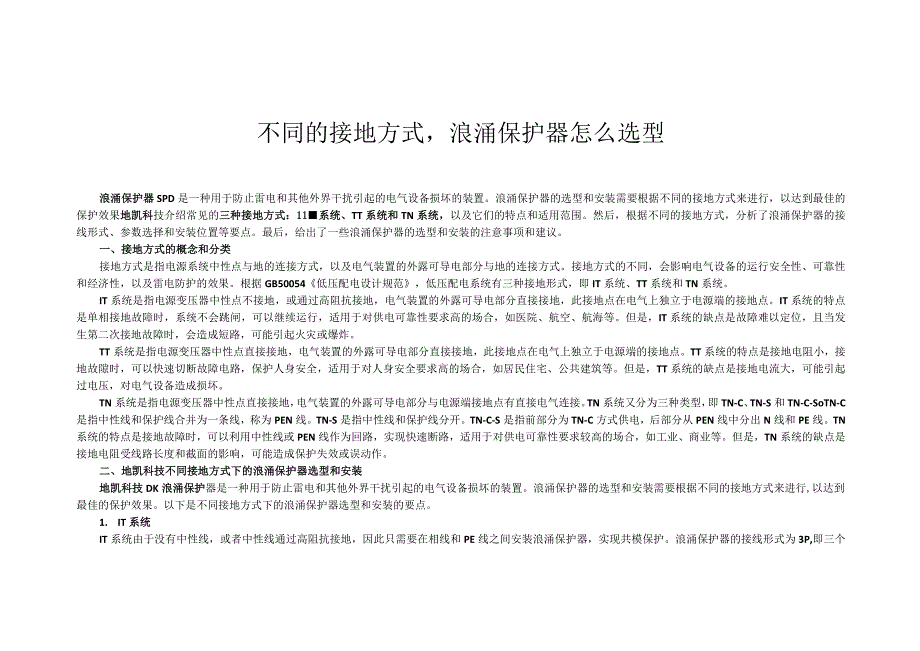

1、不同的接地方式，浪涌保护器怎么选型浪涌保护器SPD是一种用于防止雷电和其他外界干扰引起的电气设备损坏的装置。浪涌保护器的选型和安装需要根据不同的接地方式来进行，以达到最佳的保护效果地凯科技介绍常见的三种接地方式：11系统、TT系统和TN系统，以及它们的特点和适用范围。然后，根据不同的接地方式，分析了浪涌保护器的接线形式、参数选择和安装位置等要点。最后，给出了一些浪涌保护器的选型和安装的注意事项和建议。一、接地方式的概念和分类接地方式是指电源系统中性点与地的连接方式，以及电气装置的外露可导电部分与地的连接方式。接地方式的不同，会影响电气设备的运行安全性、可靠性和经济性，以及雷电防护的效果。根据G
2、B50054低压配电设计规范，低压配电系统有三种接地形式，即IT系统、TT系统和TN系统。IT系统是指电源变压器中性点不接地，或通过高阻抗接地，电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。IT系统的特点是单相接地故障时，系统不会跳闸，可以继续运行，适用于对供电可靠性要求高的场合，如医院、航空、航海等。但是，IT系统的缺点是故障难以定位，且当发生第二次接地故障时，会造成短路，可能引起火灾或爆炸。TT系统是指电源变压器中性点直接接地，电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。TT系统的特点是接地电阻小，接地故隙时，可以快速切断故障电路，保护
3、人身安全，适用于对人身安全要求高的场合，如居民住宅、公共建筑等。但是，TT系统的缺点是接地电流大，可能引起过电压，对电气设备造成损坏。TN系统是指电源变压器中性点直接接地，电气装置的外露可导电部分与电源端接地点有直接电气连接。TN系统又分为三种类型，即TN-C、TN-S和TN-C-SoTN-C是指中性线和保护线合并为一条线，称为PEN线。TN-S是指中性线和保护线分开。TN-C-S是指前部分为TN-C方式供电，后部分从PEN线中分出N线和PE线。TN系统的特点是接地故障时，可以利用中性线或PEN线作为回路，实现快速断路，适用于对供电可靠性要求较高的场合，如工业、商业等。但是，TN系统的缺点是接
4、地电阻受线路长度和截面的影响，可能造成保护失效或误动作。二、地凯科技不同接地方式下的浪涌保护器选型和安装地凯科技DK浪涌保护器是一种用于防止雷电和其他外界干扰引起的电气设备损坏的装置。浪涌保护器的选型和安装需要根据不同的接地方式来进行,以达到最佳的保护效果。以下是不同接地方式下的浪涌保护器选型和安装的要点。1. IT系统IT系统由于没有中性线，或者中性线通过高阻抗接地，因此只需要在相线和PE线之间安装浪涌保护器，实现共模保护。浪涌保护器的接线形式为3P,即三个相线对PE线各接一个浪涌保护器。浪涌保护器的参数选择应根据被保护设备的最大允许过电压和最大放电电流来确定。浪涌保护器的安装位置应尽量靠近

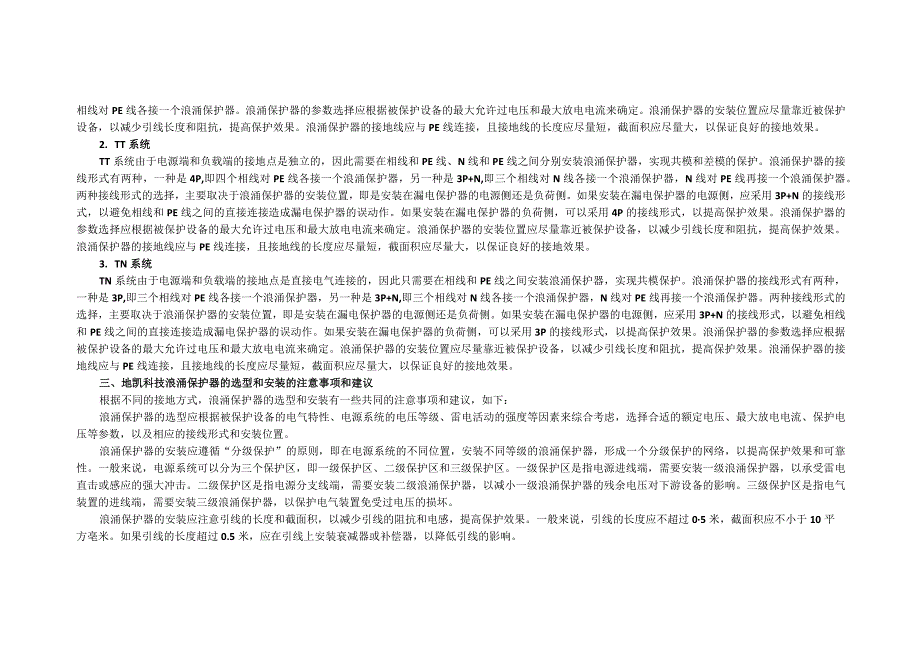

5、被保护设备，以减少引线长度和阻抗，提高保护效果。浪涌保护器的接地线应与PE线连接，且接地线的长度应尽量短，截面积应尽量大，以保证良好的接地效果。2. TT系统TT系统由于电源端和负载端的接地点是独立的，因此需要在相线和PE线、N线和PE线之间分别安装浪涌保护器，实现共模和差模的保护。浪涌保护器的接线形式有两种，一种是4P,即四个相线对PE线各接一个浪涌保护器，另一种是3P+N,即三个相线对N线各接一个浪涌保护器，N线对PE线再接一个浪涌保护器。两种接线形式的选择，主要取决于浪涌保护器的安装位置，即是安装在漏电保护器的电源侧还是负荷侧。如果安装在漏电保护器的电源侧，应采用3P+N的接线形式，以避
6、免相线和PE线之间的直接连接造成漏电保护器的误动作。如果安装在漏电保护器的负荷侧，可以采用4P的接线形式，以提高保护效果。浪涌保护器的参数选择应根据被保护设备的最大允许过电压和最大放电电流来确定。浪涌保护器的安装位置应尽量靠近被保护设备，以减少引线长度和阻抗，提高保护效果。浪涌保护器的接地线应与PE线连接，且接地线的长度应尽量短，截面积应尽量大，以保证良好的接地效果。3. TN系统TN系统由于电源端和负载端的接地点是直接电气连接的，因此只需要在相线和PE线之间安装浪涌保护器，实现共模保护。浪涌保护器的接线形式有两种，一种是3P,即三个相线对PE线各接一个浪涌保护器，另一种是3P+N,即三个相线
7、对N线各接一个浪涌保护器，N线对PE线再接一个浪涌保护器。两种接线形式的选择，主要取决于浪涌保护器的安装位置，即是安装在漏电保护器的电源侧还是负荷侧。如果安装在漏电保护器的电源侧，应采用3P+N的接线形式，以避免相线和PE线之间的直接连接造成漏电保护器的误动作。如果安装在漏电保护器的负荷侧，可以采用3P的接线形式，以提高保护效果。浪涌保护器的参数选择应根据被保护设备的最大允许过电压和最大放电电流来确定。浪涌保护器的安装位置应尽量靠近被保护设备，以减少引线长度和阻抗，提高保护效果。浪涌保护器的接地线应与PE线连接，且接地线的长度应尽量短，截面积应尽量大，以保证良好的接地效果。三、地凯科技浪涌保护
8、器的选型和安装的注意事项和建议根据不同的接地方式，浪涌保护器的选型和安装有一些共同的注意事项和建议，如下：浪涌保护器的选型应根据被保护设备的电气特性、电源系统的电压等级、雷电活动的强度等因素来综合考虑，选择合适的额定电压、最大放电电流、保护电压等参数，以及相应的接线形式和安装位置。浪涌保护器的安装应遵循“分级保护”的原则，即在电源系统的不同位置，安装不同等级的浪涌保护器，形成一个分级保护的网络，以提高保护效果和可靠性。一般来说，电源系统可以分为三个保护区，即一级保护区、二级保护区和三级保护区。一级保护区是指电源进线端，需要安装一级浪涌保护器，以承受雷电直击或感应的强大冲击。二级保护区是指电源分
9、支线端，需要安装二级浪涌保护器，以减小一级浪涌保护器的残余电压对下游设备的影响。三级保护区是指电气装置的进线端，需要安装三级浪涌保护器，以保护电气装置免受过电压的损坏。浪涌保护器的安装应注意引线的长度和截面积，以减少引线的阻抗和电感，提高保护效果。一般来说，引线的长度应不超过05米，截面积应不小于10平方亳米。如果引线的长度超过0.5米，应在引线上安装衰减器或补偿器，以降低引线的影响。浪涌保护器的安装应注意接地的质量，以保证浪涌保护器的正常工作。一般来说，接地电阻应不大于4欧姆，接地线的长度应尽量短，截面积应尽量大，接地线与PE线应尽量平行，接地线与其他金属部件应保持一定的距离，以避免引起接地
10、回路或接地干扰。地凯科技浪涌保护器的安装应注意与其他保护装置的协调，以避免造成保护失效或误动作。一般来说，浪涌保护器应与漏电保护器、过电流保护器、过电压保护器等配合使用，以实现综合保护。浪涌保护器与漏电保护器的协调，主要是避免浪涌保护器的直接接地造成漏电保护器的误动作，因此应采用3P+N的接线形式，或者在浪涌保护器和PE线之间安装隔离开关。浪涌保护器与过电流保护器的协调，主要是避免浪涌保护器的短路或故障造成过电流保护器的动作，因此应在浪涌保护器的电源侧安装熔断器或断路器，以实现过载和短路的保护。浪涌保护器与过电压保护器的协调，主要是避免浪涌保护器的保护电压高于过电压保护器的动作电压，造成过电压保护器的失效，因此应选择合适的保护电压，或者在浪涌保护器和过电压保护器之间安装隔离开关。
