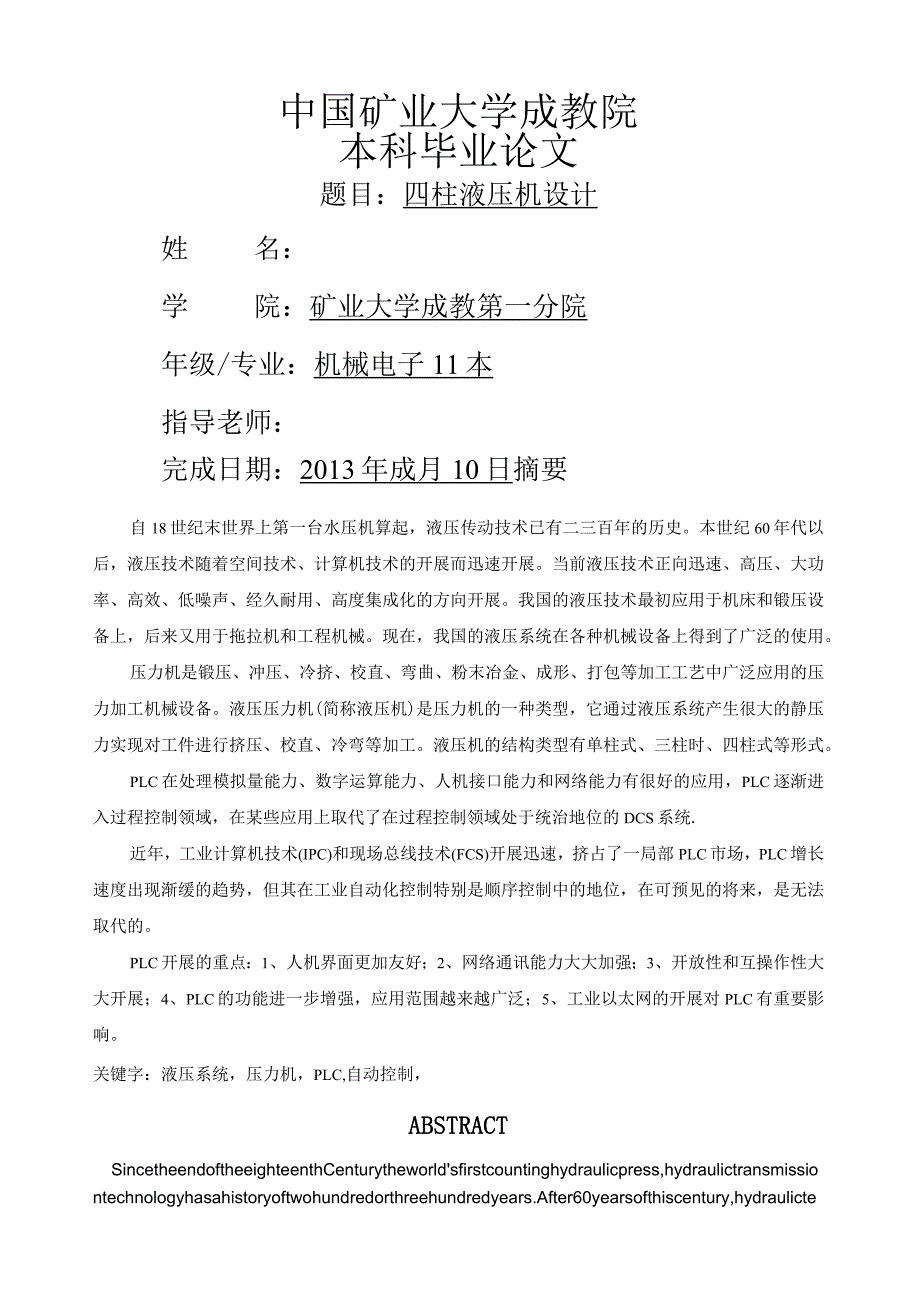

1、中国矿业大学成教院本科毕业论文题目：四柱液压机设计姓名：学院：矿业大学成教第一分院年级/专业：机械电子11本指导老师：完成日期：2013年成月10日摘要自18世纪末世界上第一台水压机算起，液压传动技术已有二三百年的历史。本世纪60年代以后，液压技术随着空间技术、计算机技术的开展而迅速开展。当前液压技术正向迅速、高压、大功率、高效、低噪声、经久耐用、高度集成化的方向开展。我国的液压技术最初应用于机床和锻压设备上，后来又用于拖拉机和工程机械。现在，我国的液压系统在各种机械设备上得到了广泛的使用。压力机是锻压、冲压、冷挤、校直、弯曲、粉末冶金、成形、打包等加工工艺中广泛应用的压力加工机械设备。液压压
2、力机(简称液压机)是压力机的一种类型，它通过液压系统产生很大的静压力实现对工件进行挤压、校直、冷弯等加工。液压机的结构类型有单柱式、三柱时、四柱式等形式。PLC在处理模拟量能力、数字运算能力、人机接口能力和网络能力有很好的应用，PLC逐渐进入过程控制领域，在某些应用上取代了在过程控制领域处于统治地位的DCS系统.近年，工业计算机技术(IPC)和现场总线技术(FCS)开展迅速，挤占了一局部PLC市场，PLC增长速度出现渐缓的趋势，但其在工业自动化控制特别是顺序控制中的地位，在可预见的将来，是无法取代的。PLC开展的重点：1、人机界面更加友好；2、网络通讯能力大大加强；3、开放性和互操作性大大开展
3、；4、PLC的功能进一步增强，应用范围越来越广泛；5、工业以太网的开展对PLC有重要影响。关键字：液压系统，压力机，PLC,自动控制，ABSTRACTSincetheendoftheeighteenthCenturytheworldsfirstcountinghydraulicpress,hydraulictransmissiontechnologyhasahistoryoftwohundredorthreehundredyears.After60yearsofthiscentury,hydraulictechnologyandwiththerapiddevelopmentofcomputer
4、technology,thedevelopmentofspacetechnology.Thecurrenthydraulictechnologyisrapid,highvoltage,highpower,highefficiency,lownoise,durable,highlyintegrateddirection.HydraulictechnologyinChinawasfirstappliedinmachinetoolsandforgingequipment,andlaterusedfortractorandengineeringmachinery.Now,thehydraulicsys
5、temofourcountryhasbeenwidelyusedinallkindsofmachineryandequipment.Thepressisthepressureprocessingmachineryandequipmentwidelyusedinforging,stamping,coldextrusion,straightening,bending,forming,powdermetallurgy,packagingandotherprocesses.Hydraulicpress(referredtoasthehydraulicmachine)isatypeofpress,the
6、hydraulicsystemtoproduceastaticpressuregreatimplementationofextrusion,straightening,bendingandmachiningofaworkpiece.Structuretypehydraulicmachinehasasinglecolumn,threecolumn,four-columntypeetc.PLChasaverygoodapplicationcapabilityindealingwithanalog,digitaloperationability,man-machineinterfacecapabil
7、itiesandnetworkcapabilities,PLCgraduallyenteringthefieldofprocesscontrol,theDCSsystemisinadominantpositioninthefieldofprocesscontrolinsomeapplicationstoreplace.Inrecentyears,industrialcomputertechnology(IPC)andfieldbustechnology(FCS)isdevelopingrapidly,hasoccupiedapartofthePLCmarket,PLCgrowthrategra
8、duallysloweddowntrend,butintheindustrialautomationcontrolespeciallyinordercontrolposition,intheforeseeablefuture,cannotbesubstituted.ThefocusonPLCdevelopment:1,man-machineinterfacemorefriendly;2,networkcommunicationabilityisgreatlyenhanced;3,theopennessandinteroperabilitygreatlydevelopment;4,thefunc
9、tionofPLCfurtherenhanced,moreandmoreextensiverangeofapplications;5,thedevelopmentofindustrialEthernethasimportanteffectonPLC.Keywords:hydraulicsystem,press,PLC,automaticcontrol,引言液压传动是在“流体力学”、“工程力学”、“机械制造技术”等根底上开展起来的一门比拟新兴的技术。随着我国工业和科学技术的不断开展，液压传动技术在汽车工业、造船工业、动力工业等方面得到了越来越广泛的应用。因此，液压机也越来越受到人们的欢送。四柱式
10、万能液压机适用于各种可塑性材料的压制工艺，如冲压、弯曲、翻边、薄板拉伸等。也可从事校正、压装、砂轮成型、冷挤金属零件成型、塑料制品及粉末制品的压制成型工艺。该系列产品具有独立的动力机构及电气系统，并采用按钮集中控制，工艺动作采用继电器控制，可实现调整、手动和半自动化操作三种操作方式。工作压力、压制速度、空载快速下行和减速的行程范围均可根据工艺需要进行调整，并能完成定压及定程成型两种工作方式。定压成型之工艺方式在压制后具有保压、延时及自动回程动作。对四柱式万能液压机液压系统性能的深入研究，有利于该型液压机的工程使用者和维护者理论知识和技术能力的提高本设计是根据指导老师给的毕业设计大纲设计的液压传

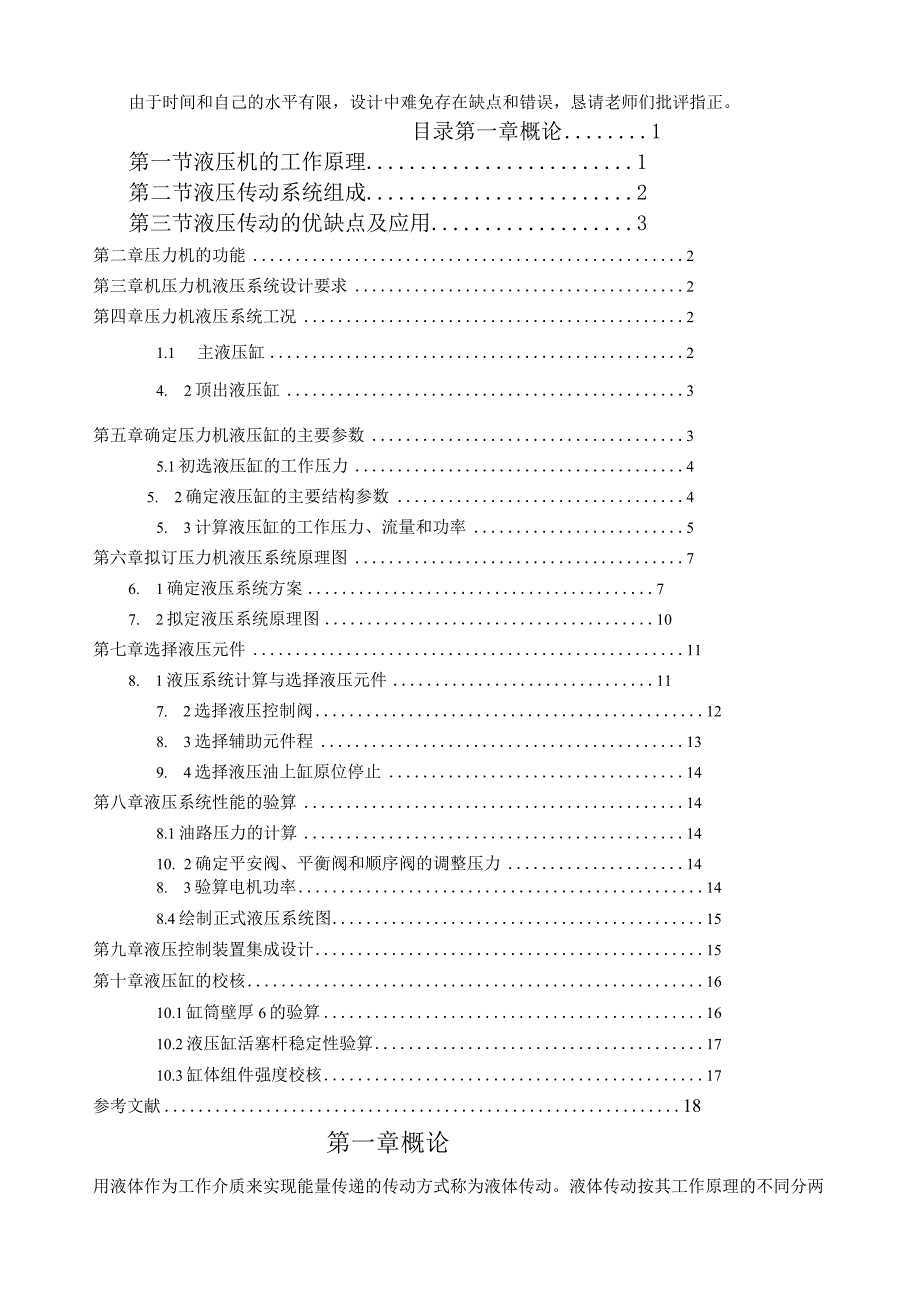

11、动四柱液压机，着重表达了液压机的概论、液压机的本体结构及设计计算以及液压机液压系统的设计三个方面进行阐述的，里面详细的说明了液压机的根本工作原理、特点、分类、根本参数、液压机的本体结构及其设计计算以及液压机的液压系统的设计，尤其液压系统的设计阐述了大量内容。本设计采用了国际单位制和标准的液压职能符号，本人在设计的过程中得到了老师的细心指导在此表示深深的谢意，另外也得到了很多同学的帮助，在此也一并表示谢意。由于时间和自己的水平有限，设计中难免存在缺点和错误，恳请老师们批评指正。目录第一章概论1第一节液压机的工作原理1第二节液压传动系统组成2第三节液压传动的优缺点及应用3第二章压力机的功能2第三章
12、机压力机液压系统设计要求2第四章压力机液压系统工况21.1 主液压缸24. 2顶出液压缸3第五章确定压力机液压缸的主要参数35.1初选液压缸的工作压力45. 2确定液压缸的主要结构参数45. 3计算液压缸的工作压力、流量和功率5第六章拟订压力机液压系统原理图76. 1确定液压系统方案77. 2拟定液压系统原理图10第七章选择液压元件118. 1液压系统计算与选择液压元件117. 2选择液压控制阀128. 3选择辅助元件程139. 4选择液压油上缸原位停止14第八章液压系统性能的验算148.1油路压力的计算1410. 2确定平安阀、平衡阀和顺序阀的调整压力148. 3验算电机功率148.4绘制正
13、式液压系统图15第九章液压控制装置集成设计15第十章液压缸的校核1610.1缸筒壁厚6的验算1610.2液压缸活塞杆稳定性验算1710.3缸体组件强度校核17参考文献18第一章概论用液体作为工作介质来实现能量传递的传动方式称为液体传动。液体传动按其工作原理的不同分两类。主要以液体动能进行工作的称为液力传动（如离心泵、液力变矩器等）；主要以液体压力能进行工作的称为液压传动。四柱液压机的工作原理油泵把液压油输送到集成插装阀块，通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动.液压机是利用液体来传递压力的设备。液体在密闭的容器中传递压力时是遵循帕斯卡定律。四柱
14、液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。第一节液压机的工作原理液压系统是有泵、滤芯、管路、和各种阀体组成的，最根本的要有一个液压泵提供压力，一个溢流阀防止系统压力过高及时卸荷。换向阀控制液压缸油液的流向来控制液压缸的伸缩。另外还有很多如：减压阀、节流阀、液控单向阀等等是根据工作需要选择的，建议你看一下各种根本阀体的工作原理和实现成效，这样方便理解。现在机械上多数是组合阀，各种不同的阀体组合在一起实现成效，挺复杂，不过要是单纯理解原理知道他是咋干活的，不涉及到计算和研究还是很好理解的！无非是两种控制一种是压力控制阀芯的开启，一种是电磁产生磁力控制阀芯的开启。液
15、压原理图和咱们当初学电路面电路图有的一拼，但是相对更直观更好理解，因为东西都看的见摸得着。比方节流阀，你完全可以把它当成个水龙头，控制液体流量的么。开大点流量大开小点流量小！四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。四柱液压机的工作原理油泵把液压油输送到集成插装阀块，通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动.液压机是利用液体来传递压力的设备。液体在密闭的容器中传递压力时是遵循帕斯卡定律。第二节四柱液压传动系统组成图IT为一台四柱液压机系统原理根本组成。我们可以通过它进一步理解一般液压机系统应具备的根本性能和组
16、成情况。图IT四柱液压机在图1-1中，四柱液压机是利用液压泵将原动机的机械能通过液压控制系统换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和液压控制管路的传递进入油缸，推动固定在上横梁上的主缸带动上下活动梁来回移动，由四个立柱导向将上下模具闭合，压制所需要的工件，再于顶出缸把压制好的工件顶出。在液压传动中，液压油缸就是一个最简单而又比拟完整的液压传动系统，分析它的工作过程，可以清楚的了解液压传动的根本原理。液压系统主要由：动力元件(油泵)、执行元件(油缸或液压马达)、控制元件(各种阀)、辅助元件和工作介质等五局部组成。1、动力元件(油泵)它的作用是把液体利用原动机的机械能转换成液压力能；是液压传动中的动力局部。2、执行元件(油
