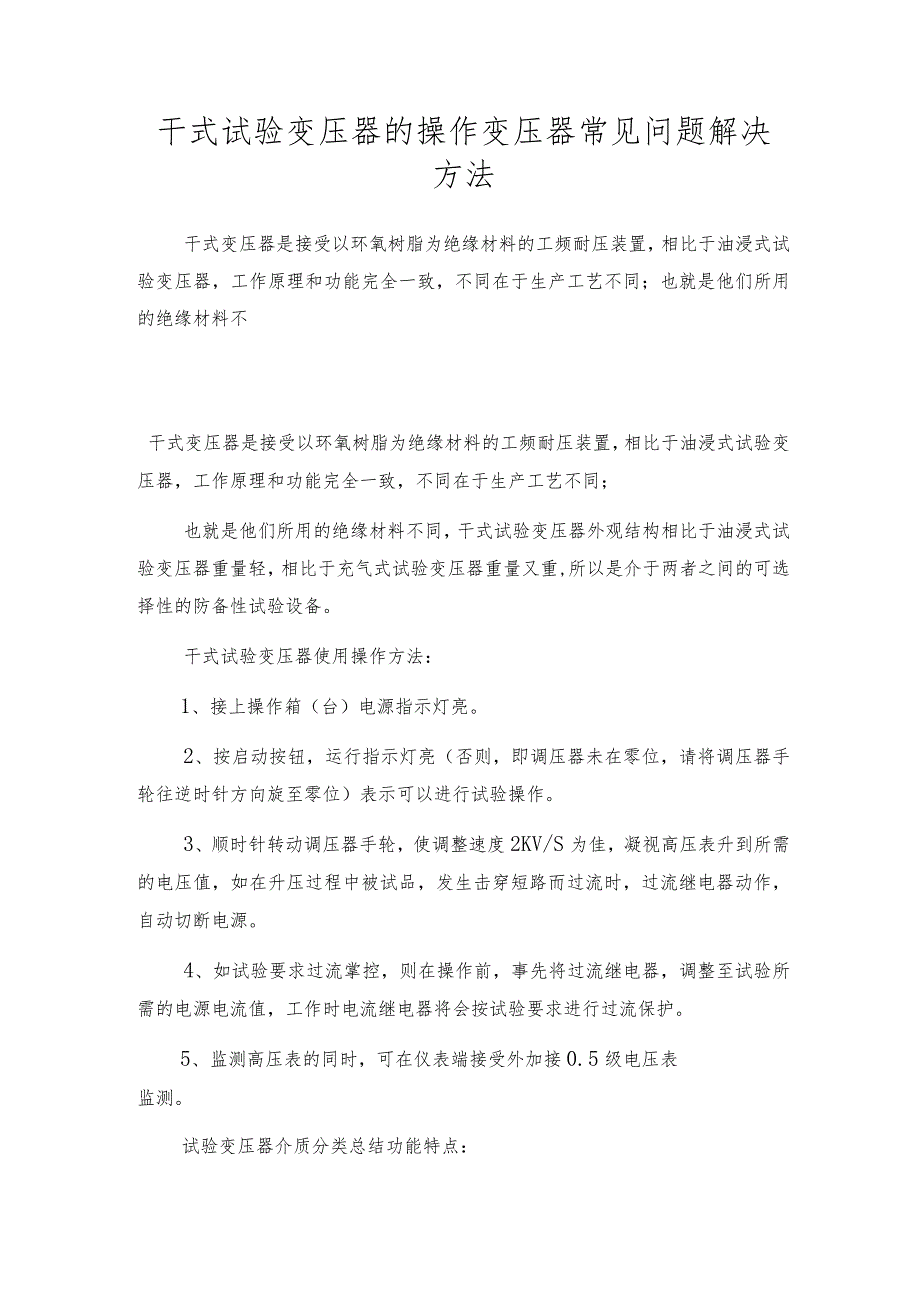

干式试验变压器的操作 变压器常见问题解决方法.docx_第1页
第1页 / 共5页

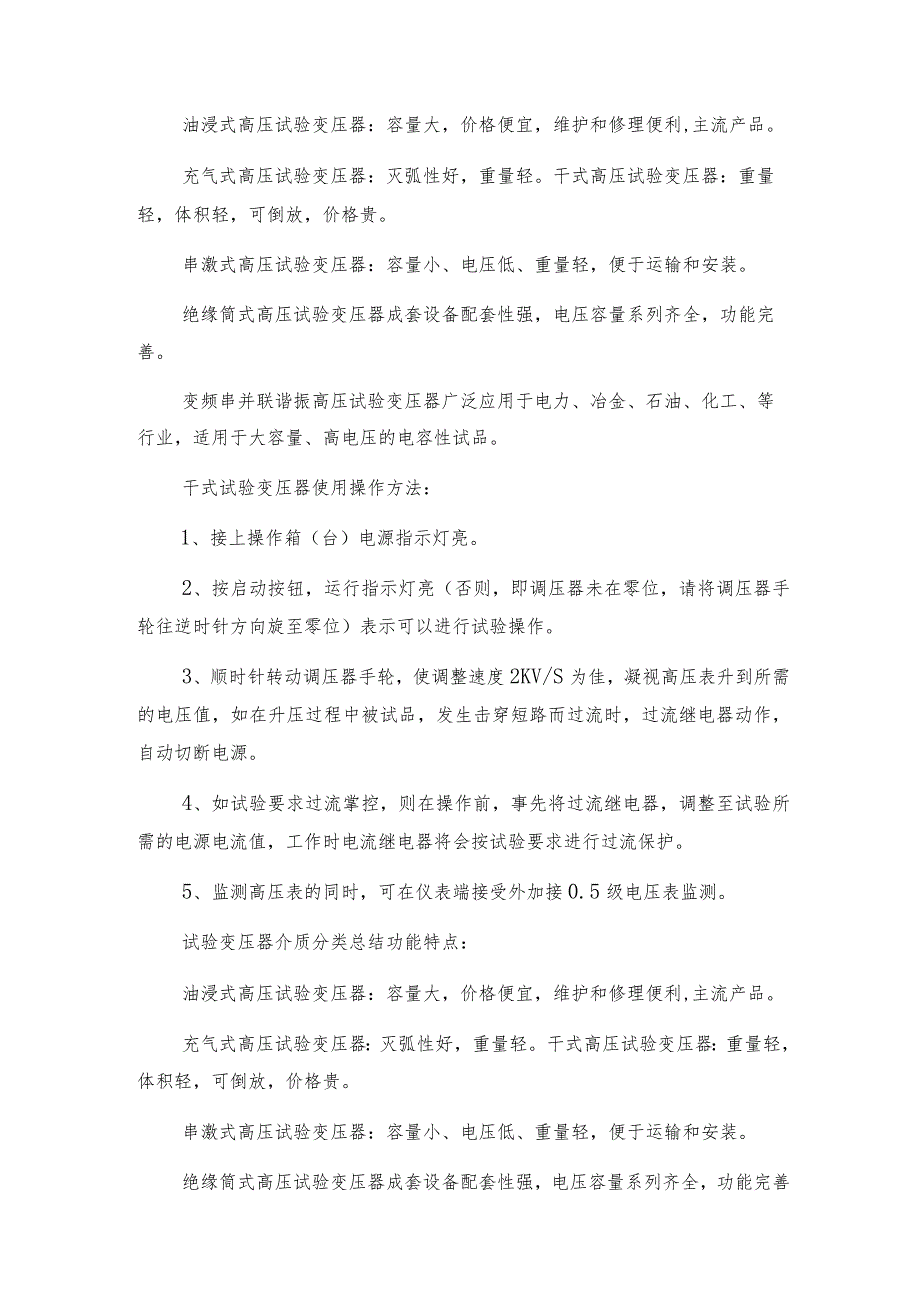

干式试验变压器的操作 变压器常见问题解决方法.docx_第2页
第2页 / 共5页

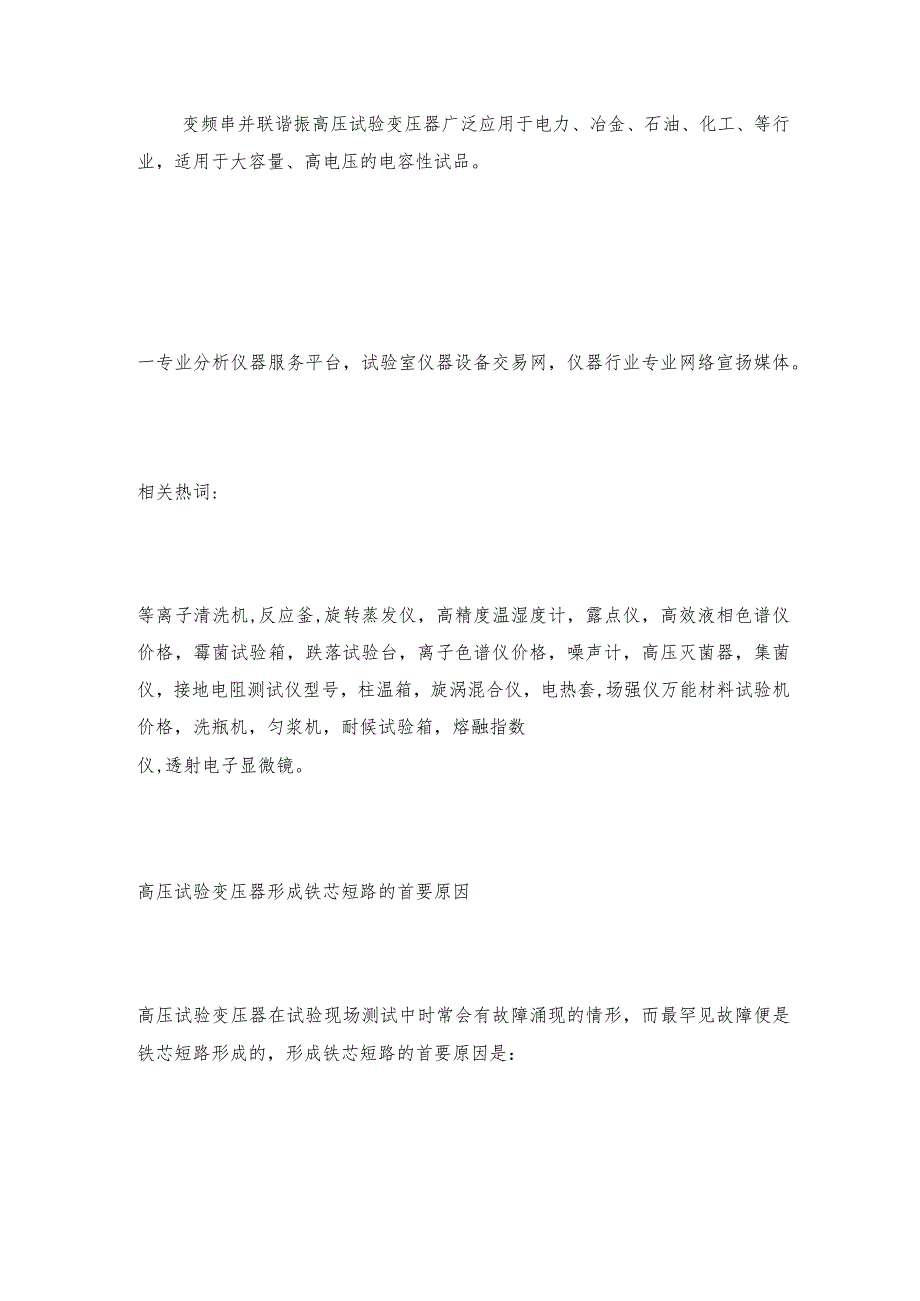

干式试验变压器的操作 变压器常见问题解决方法.docx_第3页
第3页 / 共5页
干式试验变压器的操作 变压器常见问题解决方法.docx_第4页
第4页 / 共5页
干式试验变压器的操作 变压器常见问题解决方法.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《干式试验变压器的操作 变压器常见问题解决方法.docx》由会员分享,可在线阅读,更多相关《干式试验变压器的操作 变压器常见问题解决方法.docx(5页珍藏版)》请在第壹文秘上搜索。

1、干式试验变压器的操作变压器常见问题解决方法干式变压器是接受以环氧树脂为绝缘材料的工频耐压装置,相比于油浸式试验变压器,工作原理和功能完全一致,不同在于生产工艺不同;也就是他们所用的绝缘材料不干式变压器是接受以环氧树脂为绝缘材料的工频耐压装置,相比于油浸式试验变压器,工作原理和功能完全一致,不同在于生产工艺不同;也就是他们所用的绝缘材料不同,干式试验变压器外观结构相比于油浸式试验变压器重量轻,相比于充气式试验变压器重量又重,所以是介于两者之间的可选择性的防备性试验设备。干式试验变压器使用操作方法:1、接上操作箱(台)电源指示灯亮。2、按启动按钮,运行指示灯亮(否则,即调压器未在零位,请将调压器手

2、轮往逆时针方向旋至零位)表示可以进行试验操作。3、顺时针转动调压器手轮,使调整速度2KV/S为佳,凝视高压表升到所需的电压值,如在升压过程中被试品,发生击穿短路而过流时,过流继电器动作,自动切断电源。4、如试验要求过流掌控,则在操作前,事先将过流继电器,调整至试验所需的电源电流值,工作时电流继电器将会按试验要求进行过流保护。5、监测高压表的同时,可在仪表端接受外加接0.5级电压表监测。试验变压器介质分类总结功能特点:油浸式高压试验变压器:容量大,价格便宜,维护和修理便利,主流产品。充气式高压试验变压器:灭弧性好,重量轻。干式高压试验变压器:重量轻,体积轻,可倒放,价格贵。串激式高压试验变压器:

3、容量小、电压低、重量轻,便于运输和安装。绝缘筒式高压试验变压器成套设备配套性强,电压容量系列齐全,功能完善。变频串并联谐振高压试验变压器广泛应用于电力、冶金、石油、化工、等行业,适用于大容量、高电压的电容性试品。干式试验变压器使用操作方法:1、接上操作箱(台)电源指示灯亮。2、按启动按钮,运行指示灯亮(否则,即调压器未在零位,请将调压器手轮往逆时针方向旋至零位)表示可以进行试验操作。3、顺时针转动调压器手轮,使调整速度2KV/S为佳,凝视高压表升到所需的电压值,如在升压过程中被试品,发生击穿短路而过流时,过流继电器动作,自动切断电源。4、如试验要求过流掌控,则在操作前,事先将过流继电器,调整至

4、试验所需的电源电流值,工作时电流继电器将会按试验要求进行过流保护。5、监测高压表的同时,可在仪表端接受外加接0.5级电压表监测。试验变压器介质分类总结功能特点:油浸式高压试验变压器:容量大,价格便宜,维护和修理便利,主流产品。充气式高压试验变压器:灭弧性好,重量轻。干式高压试验变压器:重量轻,体积轻,可倒放,价格贵。串激式高压试验变压器:容量小、电压低、重量轻,便于运输和安装。绝缘筒式高压试验变压器成套设备配套性强,电压容量系列齐全,功能完善变频串并联谐振高压试验变压器广泛应用于电力、冶金、石油、化工、等行业,适用于大容量、高电压的电容性试品。一专业分析仪器服务平台,试验室仪器设备交易网,仪器

5、行业专业网络宣扬媒体。相关热词:等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。高压试验变压器形成铁芯短路的首要原因高压试验变压器在试验现场测试中时常会有故障涌现的情形,而最罕见故障便是铁芯短路形成的,形成铁芯短路的首要原因是:(1)变压器内具有导电悬浮物,在电磁场的作用下构成导电小桥,使心与油箱壁或者油箱底部短接。(2)打造变压器或者改换铁芯大修时,选用的硅片品质有问

6、题。如硅片名义毛糙不润滑,冷轧硅片涂的绝缘漆膜零落,热轧硅片的绝缘氧化膜黏着力差也会零落。之上几种情形城市形成片间短路,构成多点接地。(3)变压器油箱和散热器在打造进程中,焊渣等清算不完全,在恒久的强油循进程中,渐渐被油流带出,将铁芯和油箱壁短接。(4)铁芯加工工艺不正当。如植株超编,剪切中放的夹板气,夹有粗大的非金属颗粒或者硬质非非金属微粒,将叠片压出一度个小坑,另一壁则成小凸点,叠装后也将毁坏涂层形成片间短路。(5)叠压错误。叠压系数获得过大,使压力过大,毁坏了片间绝缘。(6)运行维护错误。变压器恒久超铭牌定量运利用片间绝缘老化;平常巡逻和检测不够,使铁芯局部过热重点,片间绝缘遭毁坏形成多点接地。再有,变压器在打造或者大修进程中,钢刷丝、起重用的钢丝绳的断股及巨大非金属丝在电磁场的作用下被树立,形成铁芯与油箱底部短接。(7)变压器进水,使铁芯底部绝缘垫块挨冻或者穿芯螺杆绝缘败坏,导致铁芯绝缘急剧降落,形成铁芯多点接地。
