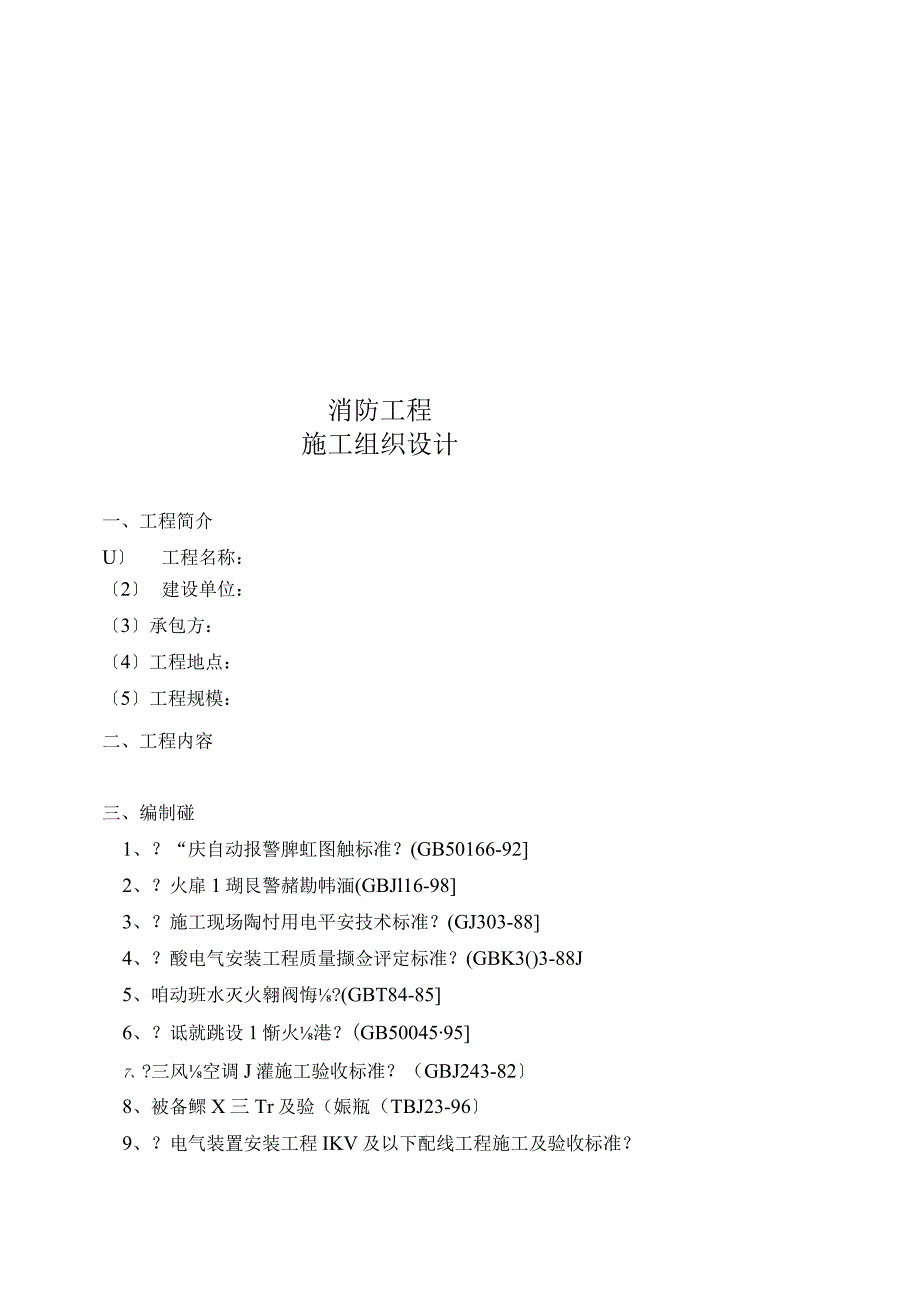

1、消防工程施工组织设计消防工程施工组织设计一、工程简介U工程名称:2建设单位:3承包方:4工程地点:5工程规模:二、工程内容三、编制碰1、?“庆自动报警脾虹图触标准?(GB50166-922、?火扉1瑚艮警赭勘帏湎(GBJl16-983、?施工现场陶忖用电平安技术标准?(GJ303-884、?酸电气安装工程质量撷佥评定标准?(GBK3()3-88J5、咱动班水灭火翱阀悔?(GBT84-856、?诋就跳设1惭火港?(GB50045957、?三风空调J灌施工验收标准?(GBJ243-828、被备鳏X三Tr及验(娠瓶(TBJ23-969、?电气装置安装工程IKV及以下配线工程施工及验收标准?(GB50

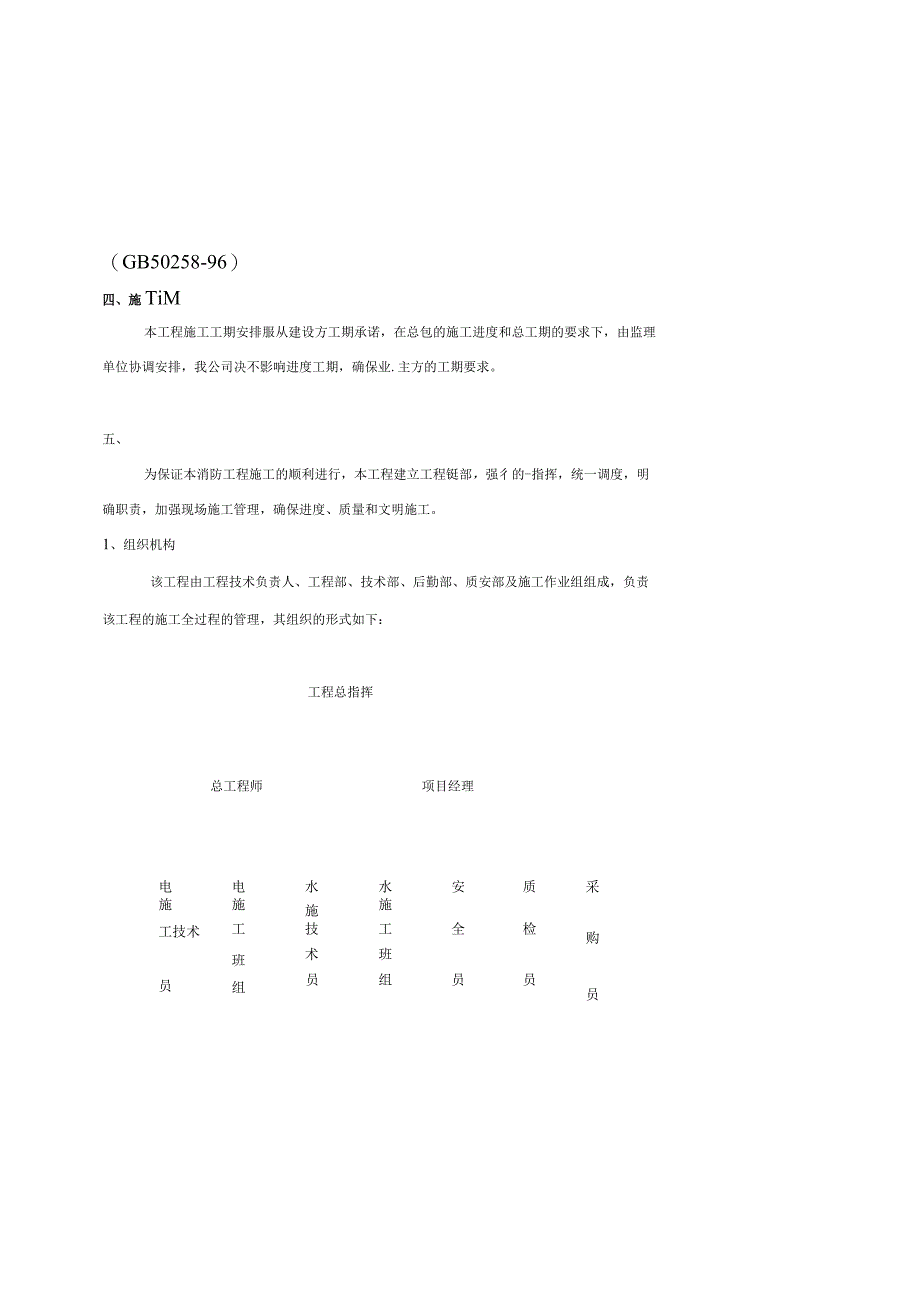

2、258-96)四、施TiM本工程施工工期安排服从建设方工期承诺,在总包的施工进度和总工期的要求下,由监理单位协调安排,我公司决不影响进度工期,确保业.主方的工期要求。五、为保证本消防工程施工的顺利进行,本工程建立工程铤部,强彳的-指挥,统一调度,明确职责,加强现场施工管理,确保进度、质量和文明施工。1、组织机构该工程由工程技术负责人、工程部、技术部、后勤部、质安部及施工作业组组成,负责该工程的施工全过程的管理,其组织的形式如下:工程总指挥总工程师项目经理电电水水安质采施施施施工技术工技工全检购班术班员组员组员员员主要负责人的具体简历资料如下:主要管S员表序姓名职务职称从事专业号年限1总指挥工程

3、师72工程经理助理4工程师3技术负责人工程师784电技术员5水技术员68材料供给负12责人业绩及担任职务2、主要负责人岗位职责总指挥:总体工程质量、技术审核及指导。工程经理职责:负责该工程进度、物资设备的组织协调工作,参加业主召开的工作会议,接受工程总指挥的领导,向工程总指挥负责。施工员职责:制定施T进度方案,协调劳动力、机具、材料等各生产要素的管理,制定施工组织设计方案,催促现场文明施工,参加有关工程例会,负责移交工程资料和实物交接。质检员职责:催促检查施工工段,严格按标准标准施工,检查工程质量及记录。技术员:解决施工中存在的技术问题。采购员:负责施工设备、材料的供给及报验工作,处理解决施工

4、中存在的设备、材料问题。平安员:抓好平安生产工作,落实平安措施。检查施工中平安事故隐患,严格按平安条例施工。3、劳动力需用方案:序号工程类别方案用人进场时间备注1焊工5根据实际情况进场2安装电工6根据实际情况进场3水管工16根据实际情况进场4辅助工4根据实际情况进场5机修工36调试人员3根据实际情况进场根据实际情况进场3、施工到械需用量方案:序号设备名称数量型号、规格进场时间1套丝机电动2台ZT-R4根据实际情况进场2电动割机2台移动式根据实际情况进场3电焊机3台gffiDX-135根据实际情况进场4气割工具3套氧烘根据实际情况进场5电锤4把便携式根据实际情况进场6空压机1台根据实际情况进场7

5、对讲机2套根据实际情况进场8电动试压机1台长沙产根据实际情况进场9台钻1台固定式根据实际情况进场10砂?仑机2台固定式根据实际情况进场11消防检测箱1套根据实际情况进场12兆欧表1台1台根据实际情况进场13万用表2台2台根据实际情况进场六、施工方法一消防报警及联动系统工程:1、系统管线的施工要求:A-火灾自动报警系统的传输线路和50V以下供电的控制线路,应采用电压等级不低于交流250V的铜芯绝缘导线或铜芯电缆。采用交流220/380V的供电和控制线路应采用电压等级不低于交流500V的铜芯绝缘导线或铜芯电缆。B.火灾自动报警系统的传输入线路采用穿金属管、经阻燃处理的硬质塑料管或封闭式线槽保护方式

6、布线。C.消防控制、通信和警报线路采用金属管或金属线槽保护,并应在金属管或金属线槽上采取防火保护措施。D.不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔中。E火灾自动报警系统导殿设后,应对每回路的导线用500V的兆欧表测量绝缘电阻,其对地绝缘电阻不应小于20Mo2、安装光电感烟探测器时应注意的事项:A本次工程在梁的顶棚上设置感烟探测器时,应符合以下规定:a、当梁突出顶棚的高度小于20Omm时,可不计梁对探测器保护面积的影响。b、当梁突出顶棚的高度为200-60Omm时,应确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。c、当梁突出顶棚的高度超过6

7、0Omm时,被梁隔断的每个梁间区域至少应设置一只探测器。d、当梁间净距小于Im时,可不计梁对探测器保护面积的影响。B在宽度小于3m的内走道顶棚上设置探测器时,宜居中布置。感温探测器的安装间距不应超过Wm;感烟探测器的建间距不应超过15m;探测器至端墙的距离,不应大于探测器安装间距的一半。这在两超市的办公区域时多见,此时应其设置。C.探测器至墙壁、梁边的水平距离,不应小于0.5m;探测器周围0.5m内,不应有遮挡物。D.办公的房间或者是超市的公共被货架、设备或隔断等分隔,其顶部至顶棚或梁的距离小于房间净高的5%时,每个被隔开的局部至少应安装一只探测器。E探测器至空调送风口边的水平距离不应小于1.

8、5m,并宜接近回风口安装。探测器至多孑瑟风顶棚孔口的水平距离不应小于05mF.探测器宜水平安装。当倾斜安装时,倾斜角不应大于45。G.在电梯井、升降机井设置探测器时,其位置宜在井道上方的机房顶棚上。H光电感烟探测器的安装图:3、各类模块的安装:A在安装时一定要认清理号,艇M的设备,粉哪股备所能提供的接点及蟋方式,到达的要求等。B.模块一定要固定牢固,安装于被控制的设备附近。C.模块的接线及保护措施要得当。D各类模块接线图:a. LD-8301模块的对外端子示意图:其中:Zl、Z2:与控制器信号总线连接的端子Dl、D2:与控制器的DC24V电源连接的端子,不分极性V+、G:DC24V输出端子,用

9、于向输出触点提供+24V信号,以便实现有源DC24V输出,输出触点容量为5A,DC24VII、G:与被控制设备无源常开触点连接的端子,用于实现设备动作答复确认可通过电子编码器设为常闭输入No1、CoM1、NCl:模块的常开常闭输出端子b. 幅蟋求:信号总线Zl、Z2采用RVS型双绞线,截面积;苍原线D1、D2采用BV线,截面於1.5mm2;V+、G、II、G、NO1、COM1、NCI采用RV线,截面於Lomm2。c. 1.D-8302模块的对外端子示意图其中:NC、COM、NO:常开、常闭控制触点输出端子O、G:有源DC24V控制信号输入端子布线要求:各端子外接线均采用BV线,截面积25m驱动

10、交流型设备的方法如图:C.1.D-8302A模块的对外端子示意图其中:弱电喘子如下:Cl:启动命令信号输入端子C2:停动命令信号输入端子GND:地线就INI:启动答复信号输出端子IN2:停动答复信号输出端子强电端子如下:A、B:启动命令信号输出端子,为无源常开触点C、B:停动命令信号输出端子,为无源常闭触点D:启动答复信号输入端子,取自被控设备AC220V常开触点E:停动答复信号输入端子,取自被控设备AC220V常闭触点N:AC220V零线好1.D-8302A型模块电气原理框图如图:d.d.LD-8303模块的对外端子示意图其中:Zl、Z2:控制器来的信号总线,无极性Dl、D2:DC24Vi原

11、,无极性IkG:第一路无源输入端12、G:第二路无源输入端V十、G:DC24V输出端子,用于向输出控制触点提供侵4V信号,以便实现有源DC24V输出,有源输出时可输出1A、DC24VNCkCOMkNOl:第一路常开常闭无源输出端子NC2、COM2.N02:第二路常开常闭无源输出端子布线要求:信号总线ZI、Z2采用RVS双绞线,截面积10mm,;电源线Dl、D2采用BV线,截面积15mm2o4、公共播送的布置与安装:民用建筑内扬声器应设置在走道和大厅等公共场所。b、每个扬声器的额定功率不应小于3W,其数量应能保证从一个防火分区内的任何部位到最近一个扬声器的距离不大于25m。走道内最后一个扬声器至

12、走道末端的距离不应大于12.5m。C、火灾时应能在消防控制室将火灾疏散层的扬声器和公共播送扩音机强制转入火灾应急播送状态。d、播送切换的接线图5、手报及插孔的安装a.每个防火分区应至少设置一个手动火灾报警按钮。从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离不应大于30m。手动火灾报警按钮宜设置在公共活动场所的出入口处。b.手动火灾报警按钮应设置在明显的和便于操作的部位。当安装在墙上时,其底边距地高度宜为13-1.5m,且应有明显的标志。c.手动报警按钮接线图其中:ZKZ2:无极性信号二总线接线端子Kl、K2:无源常开输出端子布线要求:信号线Zl、Z2采用RVS双胶线,导线截面L

13、0mm206、JB-QB-GST500控制器的安装:a.控制器面盘前的操作距离:单列布置时不应小于1.5m;双歹怖置时不应小于2m。在值班人员经常工作的一面,面盘至墙的距离不应小于3m。面盘的后的维修距离不宜小于1m。b.集中火灾报警控制器或播送控制柜安装在墙上的,其底边距地面高度宜为,其靠近门轴的侧面距墙上不应小于05m,正面操作距离不应小于1.2m。c.控制器外形尺寸及接线图:JB-QB-GST500型控制器的外形尺寸如以以下图:其中:A、B:连接其它种类控制器的通讯总线端子Zl-I、Zl-2,Z2-l,Z2-2:二路无极性信号二总线端子OUTk0UT2:火灾报警输出端子(无源常开控制点,报警时闭合)RXD、TXD.GND:连接彩色CRT系统的接线端子CN十、CN-(N=12):12路多线制控制输出端子1.、G、N:交流220V接线端子及交流接地端子布线要求:a控制器信号总线采用RVS双线线,截面型LOmm2b控制器与控制器之间的通讯总线采用RVVP屏蔽线,截面积L0mm2c控制器输出的多线制胜制点外接线采用BV线,截面积截面积25mm2d与彩色CRT系统采用RS-232标准接口连接,最大连接线长度不宜超过15m8、电源箱的安装及接线图其中:1.、G、N:交流220V电源端子G为机壳接地端子+24VsGND:DC24V输出语布线要求:DC24V电
