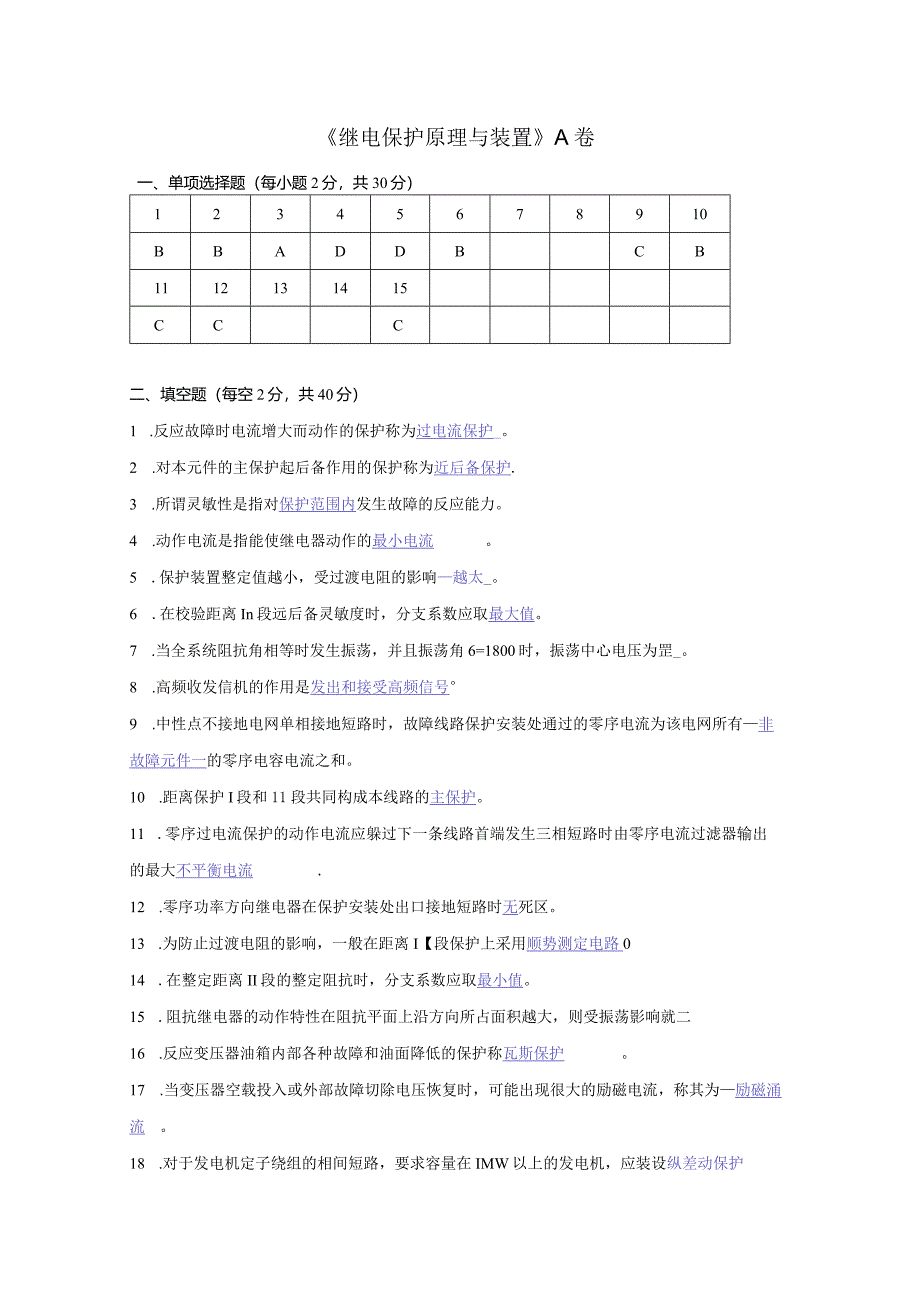

1、继电保护原理与装置A卷一、单项选择题(每小题2分,共30分)12345678910BBADDBCB1112131415CCC二、填空题(每空2分,共40分)1 .反应故障时电流增大而动作的保护称为过电流保护_。2 .对本元件的主保护起后备作用的保护称为近后备保护.3 .所谓灵敏性是指对保护范围内发生故障的反应能力。4 .动作电流是指能使继电器动作的最小电流。5 .保护装置整定值越小,受过渡电阻的影响越太_。6 .在校验距离In段远后备灵敏度时,分支系数应取最大值。7 .当全系统阻抗角相等时发生振荡,并且振荡角6=1800时,振荡中心电压为罡_。8 .高频收发信机的作用是发出和接受高频信号9 .

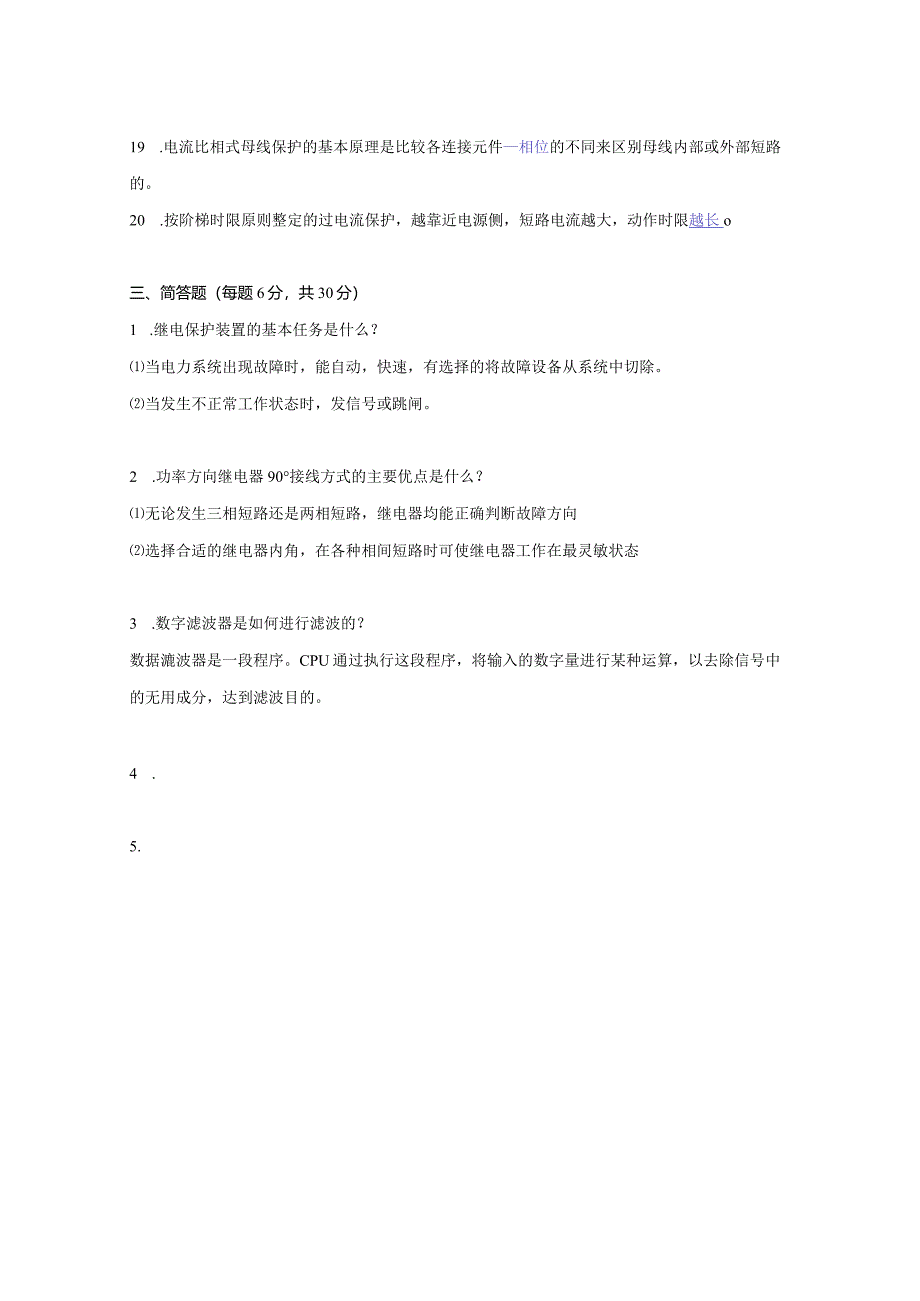

2、中性点不接地电网单相接地短路时,故障线路保护安装处通过的零序电流为该电网所有非故障元件一的零序电容电流之和。10 .距离保护I段和11段共同构成本线路的主保护。11 .零序过电流保护的动作电流应躲过下一条线路首端发生三相短路时由零序电流过滤器输出的最大不平衡电流.12 .零序功率方向继电器在保护安装处出口接地短路时无死区。13 .为防止过渡电阻的影响,一般在距离I【段保护上采用顺势测定电路014 .在整定距离II段的整定阻抗时,分支系数应取最小值。15 .阻抗继电器的动作特性在阻抗平面上沿方向所占面积越大,则受振荡影响就二16 .反应变压器油箱内部各种故障和油面降低的保护称瓦斯保护。17 .当
3、变压器空载投入或外部故障切除电压恢复时,可能出现很大的励磁电流,称其为励磁涌流。18 .对于发电机定子绕组的相间短路,要求容量在IMW以上的发电机,应装设纵差动保护19 .电流比相式母线保护的基本原理是比较各连接元件相位的不同来区别母线内部或外部短路的。20 .按阶梯时限原则整定的过电流保护,越靠近电源侧,短路电流越大,动作时限越长o三、简答题(每题6分,共30分)1 .继电保护装置的基本任务是什么?当电力系统出现故障时,能自动,快速,有选择的将故障设备从系统中切除。当发生不正常工作状态时,发信号或跳闸。2 .功率方向继电器90接线方式的主要优点是什么?无论发生三相短路还是两相短路,继电器均能正确判断故障方向选择合适的继电器内角,在各种相间短路时可使继电器工作在最灵敏状态3 .数字滤波器是如何进行滤波的?数据漉波器是一段程序。CPU通过执行这段程序,将输入的数字量进行某种运算,以去除信号中的无用成分,达到滤波目的。4 .5.
