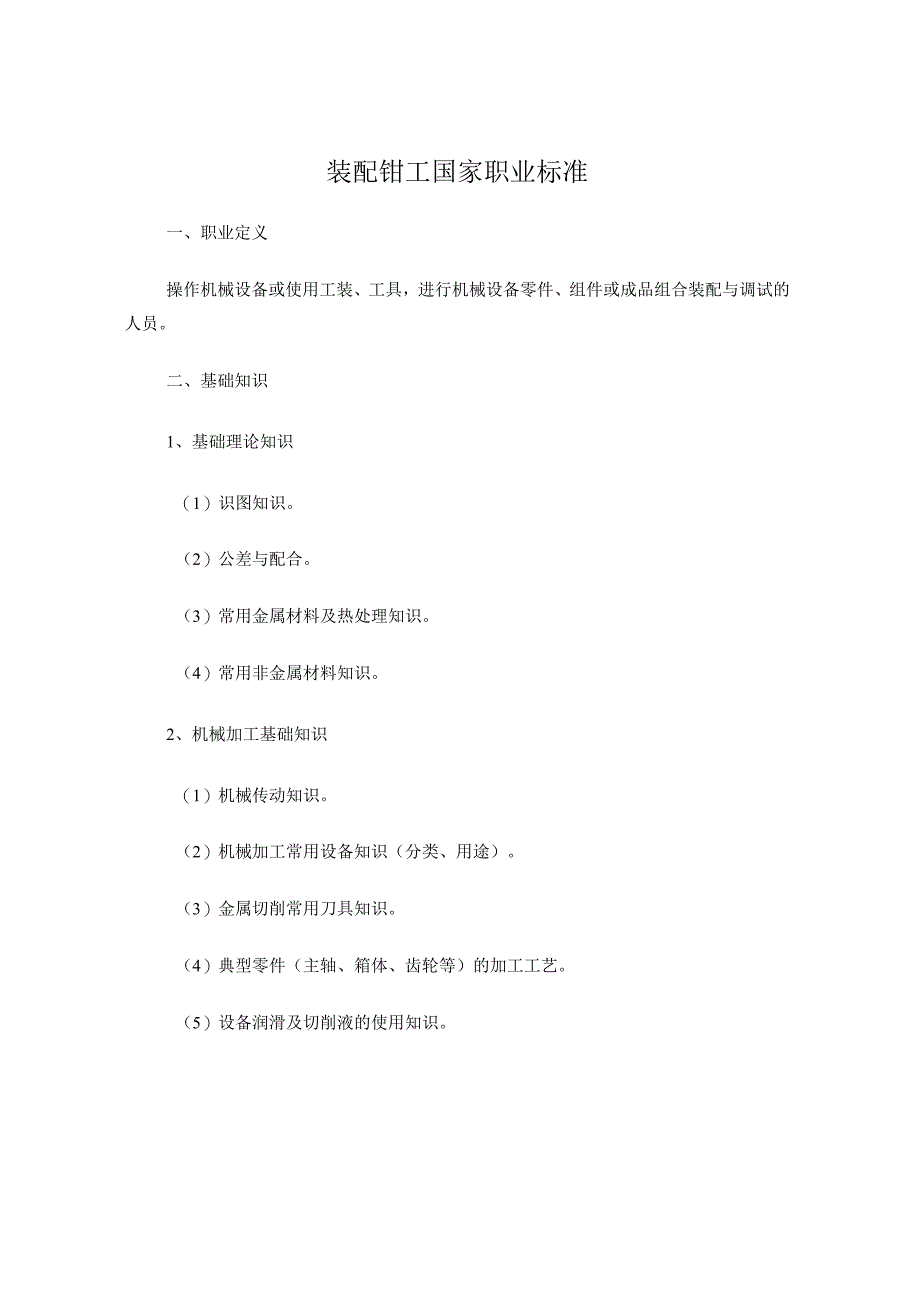

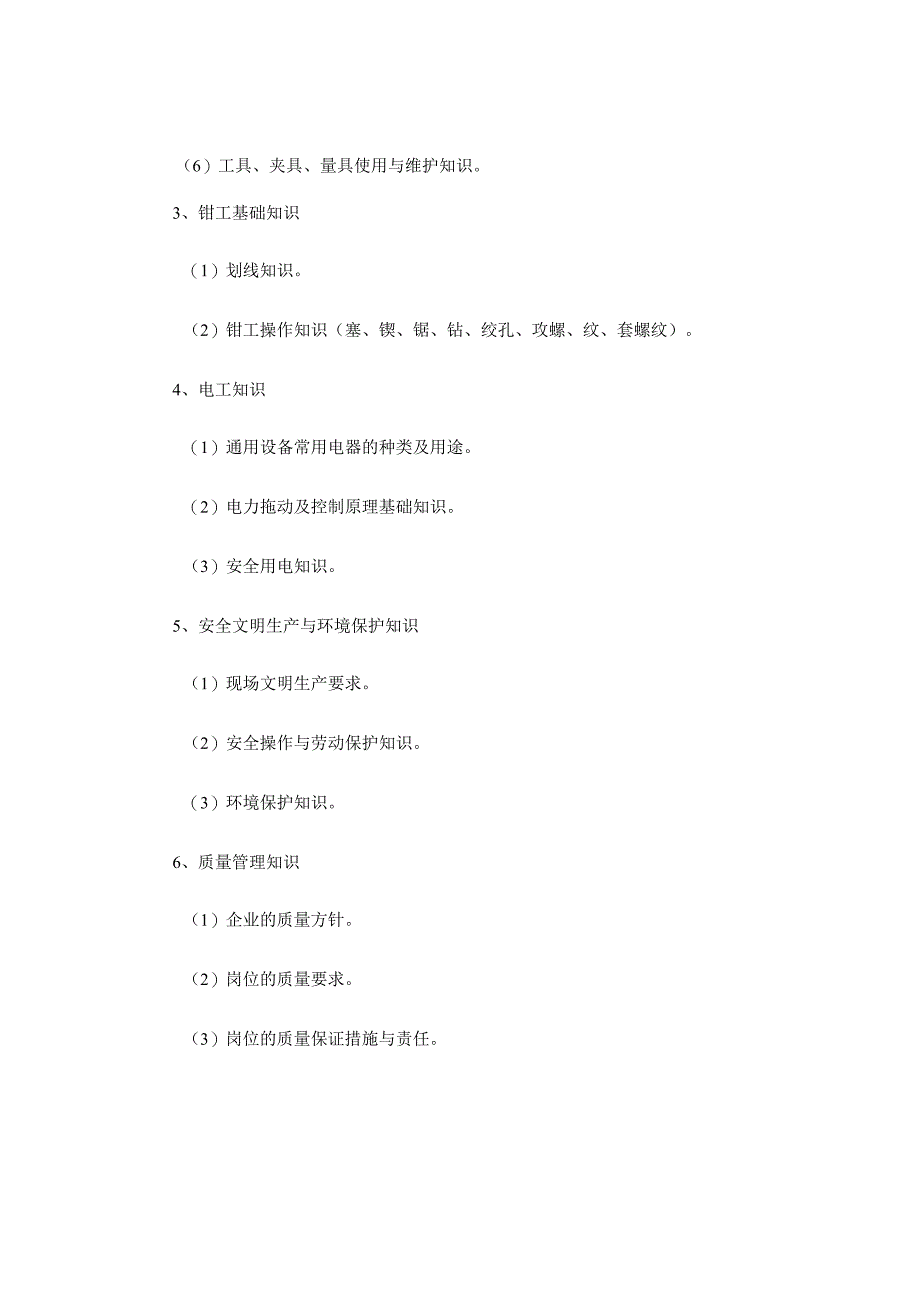

1、装配钳工国家职业标准一、职业定义操作机械设备或使用工装、工具，进行机械设备零件、组件或成品组合装配与调试的人员。二、基础知识1、基础理论知识（1）识图知识。（2）公差与配合。（3）常用金属材料及热处理知识。（4）常用非金属材料知识。2、机械加工基础知识（1）机械传动知识。（2）机械加工常用设备知识（分类、用途）。（3）金属切削常用刀具知识。（4）典型零件（主轴、箱体、齿轮等）的加工工艺。（5）设备润滑及切削液的使用知识。（6）工具、夹具、量具使用与维护知识。3、钳工基础知识（1）划线知识。（2）钳工操作知识（塞、锲、锯、钻、绞孔、攻螺、纹、套螺纹）。4、电工知识（1）通用设备常用电器的种类及用
2、途。（2）电力拖动及控制原理基础知识。（3）安全用电知识。5、安全文明生产与环境保护知识（1）现场文明生产要求。（2）安全操作与劳动保护知识。（3）环境保护知识。6、质量管理知识（1）企业的质量方针。（2）岗位的质量要求。（3）岗位的质量保证措施与责任。7、相关法律、法规知识（2）合同法相关知识。三、工作要求1、中级职业功能工作内容技能要求相关知识、工艺准备（一）读图与绘图1、能够读懂车床的主轴箱、进给箱、铳床的进给变速等部件装配图2、能够绘制垫、套、轴等简单零件图1、标准件和常用件的规定画法、技术要求及标注方法2、读部件装配图的方法（二）编制加工、装配工艺1、能够提出装配所需工装的设计方案2
3、、能够根据机械设备的技术要求，确定装配工艺顺序1、装配常用工装的基本知识2、编制机械设备装配工艺规程的基本知识二、加工与装配（一）划线能够进行箱体、大型工件等较复杂形体工件的主体划线1、复杂工件的划线方法2、锥体及多面体的展开方法。钻、绞也及攻螺纹1、能够按图样要求钻复杂工件上的小孔、斜孔、深孔、盲孔、多孔、相交孔2、能够刃磨群钻1、小孔、斜孔、深孔、盲孔、多孔、相交孔、的加工方法2、群钻的种类、功能及刃磨方法（三）刮削与研磨1、能够乔削平板、方箱及燕尾形导轨，并达到以下要求：在25三X25mm范围内接触点数不少于16点，表面粗糙度Ra0.8m,直线度公差每米长度内为0.0150.02m2、能
4、够乔轴瓦，并达到以下要求：磨床1、导轨乔削的基本方法及检测方法2、曲面乔削基本方法及检测方法3、孔的研磨方法及检测方法磨头主轴轴瓦在25mm25mm范围内接触点数1620点，同轴度O.02mm,表面粗糙度Ral.6Um3、能够研磨68OnimX4OOnInI孑L,并达到以下要求：圆柱度巾0.015mm,表面粗糙度RaO.4m（四）旋转体的静平衡能够对旋转体进行静平衡旋转体静平衡的基本知识及方法（五）装配与调整1、能够进行普通金属切削机床的部件装配并达到技术要求2、能够进行压缩机、气外锤、压力机、木械机械等的装配，并达到技术要求1、连接件、传动件、密封伯的装配工艺知识2、通用机械的工作原理和构造
5、3、装配滑动轴承和滚动轴承的方法4、装配尺寸链的知识Z2.、精度检验（一）钻、绞孔及攻螺纹的检验能够正确用转台、万能角度尺、正弦规等测量特殊孔的精度常用量仪（例如：游标卡尺、内径千分尺内径千分表、千分表、杠杆千分表、水平仪、经纬仪等）的结构、工作原理和使用方法（二）装配质量检验1、能够进行新装设备空运转试验2、能够正确使用常用量具对试件进行检验3、能够进行设备的几何精度检验4、能够对常见故障进行判断1、通用机械质量检验项目和检验方法2、通用机械常见故障判断方法四、装配钳工能够排除立钻、台钻、摇臂钻等钳工常立钻、台钻、摇臂钻等钳设备维护常用设备的维护保养用设备的故障工常用设备故障排除方法2、高级
6、职业功能工作内容技能要求相关知识、工艺准备（一）读图与绘图1、能够读懂车床、立床等设备的装配图2、能够阅读简单的电气、液（气）压系统原理图3、能够对关键件的加工工艺规程提出改进意见1、常用电气图开符号和代号2、机械设备电气图的读图方法3、液（气）压元件的符号及表示方法（二）编制加工、装配工艺1、能够对关键件的加工工艺规程提出改进意见2、能够编制复杂设备的装配工艺规程复杂机械设备装配工艺规程的编制方法、加工与装配（一）划线能够进行复杂畸形工件的划线1、凸轮的种类、用途、各部尺寸的计算机及划线方法2、曲线的划线方法3、畸形工件的划线方法（二）钻、绞孔能够钻削、绞削高精度孔系钻削、绞削高精度孔系的方
7、法（三）刮削与研磨1、能够刮平板、方箱达到1级（不少于20点）提高钻削精度的方法2能够研磨f100mm400mm并达到以下要求：圆柱度40.15mm,表面粗糙度RaO.4um（四）旋转体的动平衡能够对旋转体进行动平衡动平衡的原理和方法（五）装配与调能够装配铳床、磨床、齿轮加工机床、镇床等普通金属切削机床、并达到技术要求1、机构与机械零件知识2、静压导轨、静压轴承的工作原理、结构和应用知识3、轴瓦浇注巴氏全金的知识4、各种挤压加工方法5、精密部件的装配知识（例如：高精度轴承、内圆磨具的装配等）6、液压传达动原理，常用液压泵、控制阀、辅助元件的种类、工作原理及应用方法三、装配质量验性能及精度检验1、能够排除设备空运转试验中出现的故障2、能够对负荷试验件不合格项进行分析并处理3、能够分析设备几何精度超差原因，并实施设备精度调整1、机械设备空运转达及负荷试验中常见故障分析及排除方法2、机械设备几何精度超差的原因及精度调整方法四、培训指导指导操作能指导本职业初、中级工进行实际操作指导实际操作的基本方法
