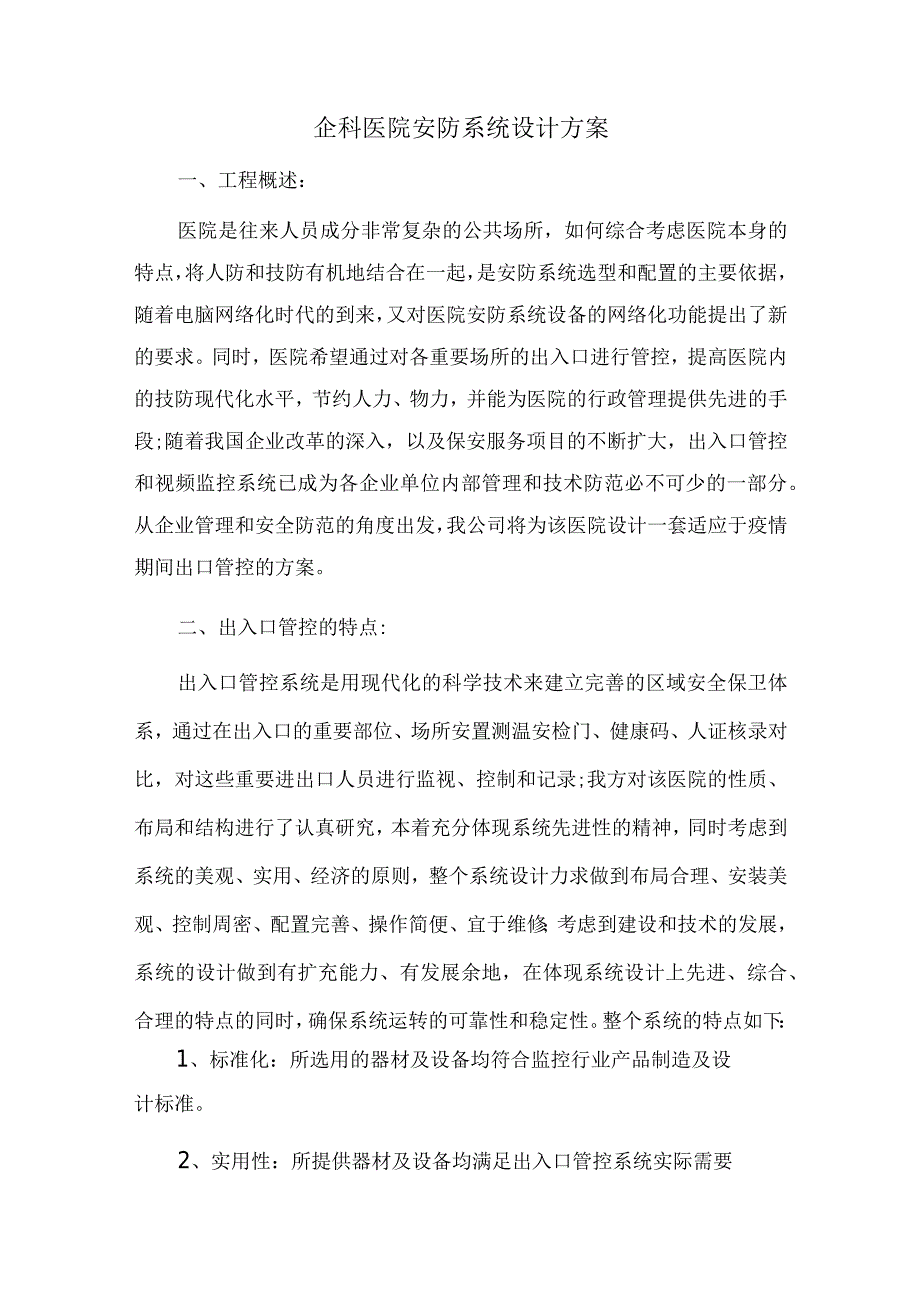

1、企科医院安防系统设计方案一、工程概述：医院是往来人员成分非常复杂的公共场所，如何综合考虑医院本身的特点，将人防和技防有机地结合在一起，是安防系统选型和配置的主要依据，随着电脑网络化时代的到来，又对医院安防系统设备的网络化功能提出了新的要求。同时，医院希望通过对各重要场所的出入口进行管控，提高医院内的技防现代化水平，节约人力、物力，并能为医院的行政管理提供先进的手段;随着我国企业改革的深入，以及保安服务项目的不断扩大，出入口管控和视频监控系统已成为各企业单位内部管理和技术防范必不可少的一部分。从企业管理和安全防范的角度出发，我公司将为该医院设计一套适应于疫情期间出口管控的方案。二、出入口管控的特
2、点:出入口管控系统是用现代化的科学技术来建立完善的区域安全保卫体系，通过在出入口的重要部位、场所安置测温安检门、健康码、人证核录对比，对这些重要进出口人员进行监视、控制和记录;我方对该医院的性质、布局和结构进行了认真研究，本着充分体现系统先进性的精神，同时考虑到系统的美观、实用、经济的原则，整个系统设计力求做到布局合理、安装美观、控制周密、配置完善、操作简便、宜于维修；考虑到建设和技术的发展，系统的设计做到有扩充能力、有发展余地，在体现系统设计上先进、综合、合理的特点的同时，确保系统运转的可靠性和稳定性。整个系统的特点如下：1、标准化：所选用的器材及设备均符合监控行业产品制造及设计标准。2、实

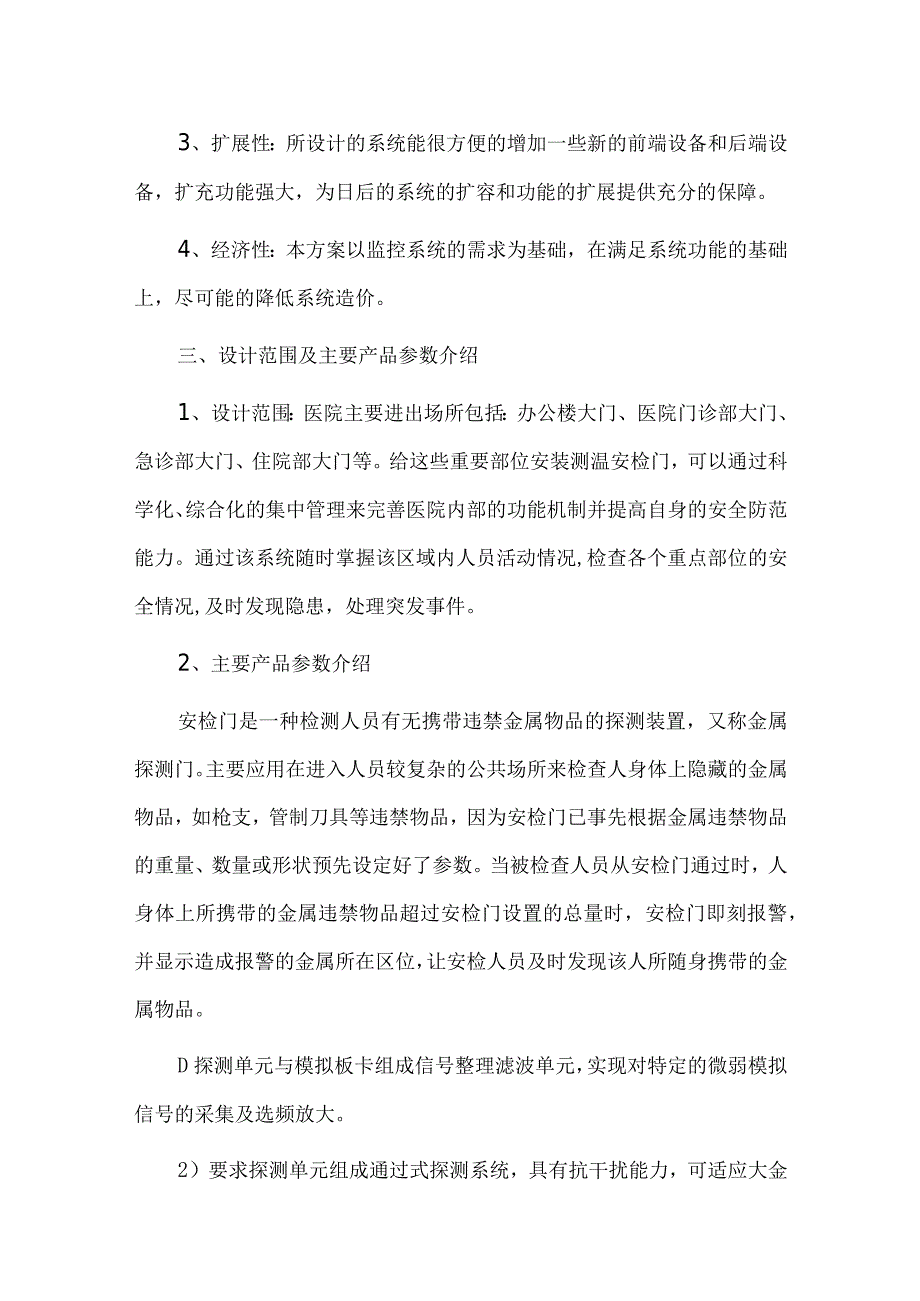

3、用性：所提供器材及设备均满足出入口管控系统实际需要3、扩展性：所设计的系统能很方便的增加一些新的前端设备和后端设备，扩充功能强大，为日后的系统的扩容和功能的扩展提供充分的保障。4、经济性：本方案以监控系统的需求为基础，在满足系统功能的基础上，尽可能的降低系统造价。三、设计范围及主要产品参数介绍1、设计范围：医院主要进出场所包括：办公楼大门、医院门诊部大门、急诊部大门、住院部大门等。给这些重要部位安装测温安检门，可以通过科学化、综合化的集中管理来完善医院内部的功能机制并提高自身的安全防范能力。通过该系统随时掌握该区域内人员活动情况,检查各个重点部位的安全情况,及时发现隐患，处理突发事件。2、主要

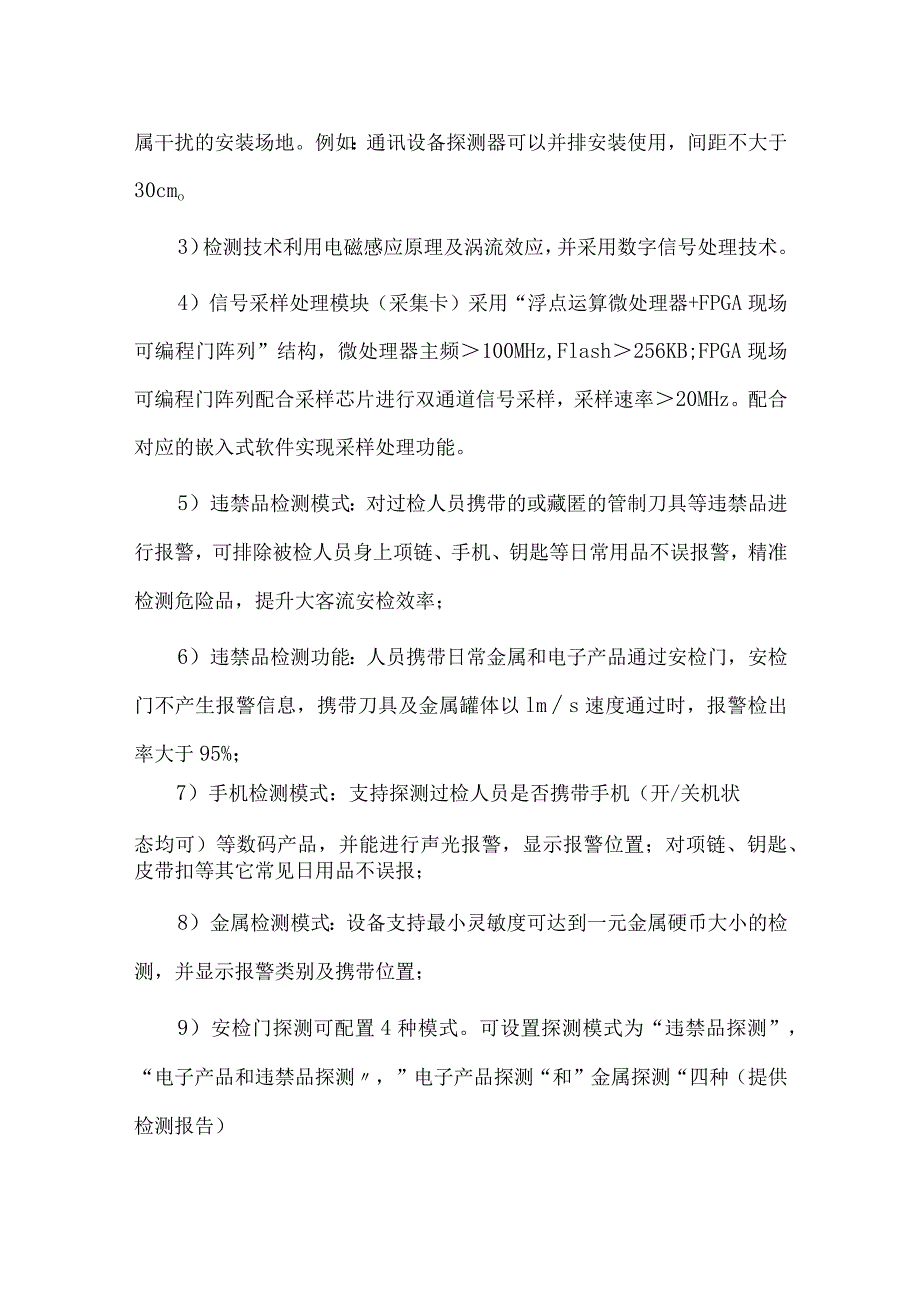

4、产品参数介绍安检门是一种检测人员有无携带违禁金属物品的探测装置，又称金属探测门。主要应用在进入人员较复杂的公共场所来检查人身体上隐藏的金属物品，如枪支，管制刀具等违禁物品，因为安检门已事先根据金属违禁物品的重量、数量或形状预先设定好了参数。当被检查人员从安检门通过时，人身体上所携带的金属违禁物品超过安检门设置的总量时，安检门即刻报警，并显示造成报警的金属所在区位，让安检人员及时发现该人所随身携带的金属物品。D探测单元与模拟板卡组成信号整理滤波单元，实现对特定的微弱模拟信号的采集及选频放大。2）要求探测单元组成通过式探测系统，具有抗干扰能力，可适应大金属干扰的安装场地。例如：通讯设备探测器可以并
5、排安装使用，间距不大于30cmo3）检测技术利用电磁感应原理及涡流效应，并采用数字信号处理技术。4）信号采样处理模块（采集卡）采用“浮点运算微处理器+FPGA现场可编程门阵列”结构，微处理器主频100MHz,Flash256KB;FPGA现场可编程门阵列配合采样芯片进行双通道信号采样，采样速率20MHz。配合对应的嵌入式软件实现采样处理功能。5）违禁品检测模式：对过检人员携带的或藏匿的管制刀具等违禁品进行报警，可排除被检人员身上项链、手机、钥匙等日常用品不误报警，精准检测危险品，提升大客流安检效率；6）违禁品检测功能：人员携带日常金属和电子产品通过安检门，安检门不产生报警信息，携带刀具及金属罐
6、体以lms速度通过时，报警检出率大于95%；7）手机检测模式：支持探测过检人员是否携带手机（开/关机状态均可）等数码产品，并能进行声光报警，显示报警位置；对项链、钥匙、皮带扣等其它常见日用品不误报；8）金属检测模式：设备支持最小灵敏度可达到一元金属硬币大小的检测，并显示报警类别及携带位置；9）安检门探测可配置4种模式。可设置探测模式为“违禁品探测”，“电子产品和违禁品探测，”电子产品探测“和”金属探测“四种（提供检测报告）10）探测灵敏度范围：应能从低到高方便地调节，最大支持3000级调节，并至少覆盖一个检测等级，可一键切换灵敏度场景模式。11）测温初筛：全屏测温、支持Al人脸检测，可对通过安
7、检门的人员进行脸部温度测试并进行人员准确匹配，多目标同时检测体温,建立首道防线；12）温度精度：0.5C,搭配黑体精度可达0.3；温度测量误差：在28-42范围内，样机测温误差不大于0.313）人脸抓拍：2路嵌入式人脸抓拍相机+1路热成像人脸相机；人脸比对：设备本地存储3个独立人脸库，共3x30000张人脸；支持人脸属性功能，支持性别、年龄、年龄段、戴眼镜、戴口罩、表情、戴帽子属性；可对通过安检门的人员进行人脸抓拍和人脸比对，实现黑白名单管理；14）数据存储查询功能：可存储并查询报警信息，存储信息数量不小于200万条，人脸检测功能：可同时检测并框选出30张人脸，并叠加测温结果。15）联动报警：
8、可通过安全温度阈值设置，超过该阈值，可联动安检门本地声光报警；可上传黑白名单人脸库，根据人脸比对结果进行声光联动；16）温度异常报警功能：当检测到人员体温超过预设值时，可发出语音及提示及声光报警信息、联动抓图并将图片上传，图片包括可见光图片及热成像图片，可在图片上叠加温度信息17）联网功能：可实现联网互通，搭配平台进行人脸数据、客流数据、报警数据、通过人员和温度精准匹配等数据进行汇聚应用；18）接口协议HTTPTCP私有协议19）网络协议：IPv4IPv6,HTTP,HTTPS,802.lx,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,T
9、CP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour20）用户管理管理员权限，21）安全策略支持授权的用户和密码，支持HTTPS加密和IEEE802.Ix网络访问控制、IP地址过滤22）接口参数：音频输入1路3.5mmMicin/Lineininterface.Lineinput:2-2.4Vp-p音频输出1路IInPedanCe:60OQ23）复位键1个复位键24）网口1路RJ45接口10/10OM自适应以太网口25）存储自带64G容量SSD;2个内置SD卡卡槽（可插SD卡进行图像和视频存储）26）浏览器支持IE7+,Chrome18+,Firefox5.0+,Safari
10、5.02+浏览器27）显示屏幕：安检门机箱前后应共嵌入2个液晶屏，其中一个尺寸不小于29寸的液晶显示屏。28）电源输入220V、功率小于88W29）工作温度和湿度半球：5C40C,V95%RH金属门：-20C55,95%,无冷凝30）防护等级半球：IP66金属门：IP4131）执行的技术标准：GB15210-2018通用式金属探测门通用技术规范；相关检验检测报告：投标人所投设备须通过国家安全防范报警系统产品质量监督检验中心的检测，并提供相应的检测报告5、要求探测设备对拆掉听筒和话筒的手机依然可以报警。32）要求对一定人为干扰进行报警提示，对测试人以极慢的速度（时间可根据用户要求设定，例如3秒）
11、，通过通讯设备探测系统时依然报警。四、摆闸:智能人行通道管理系统是，是一个以非接触式IC/ID卡或人脸识别为出入场所凭证人行通道进出管理系统。该系统将先进的IC/ID卡、人脸识别技术和软件管理相结合，通过计控制器的自动识别，对进出固定场所人员等进行管理;随着社会的进步和发展，人们的生活方式发生着深刻的变化，城市的公共场所人流拥挤便是现象之一。城市由于缺少对人流的管理造成拥挤甚至混乱给人们的生活带来极大的不便，这种不便迫使人们去寻找高技术的有效手段去解决这种不便。智能化的人行通道即是顺应这一时代需求的高技术产物，这不仅可以有效地解决人流过大，乱排队插队的现象造成的混乱，从而达到高效管理。另外，在
12、技术方面，其高技术性匹配于现有其它智能化系统，具有很好的开放性，易于与其它智能化系统组合成更强大的综合系统，顺应各种综合方式的高级管理。1、在非接触式IC/ID卡、人行通道管理系统中，持卡者出入场所时，将IC/ID卡、人脸识别在出入口通道闸的感应区掠过，读卡器读卡并判断卡的有效性。对于有效的IC/ID卡、，自动通道闸闸门自行打开并将相应数据存入数据库中；若为持无效的IC/ID卡进出场时,读卡无效，则不给予通行。2、同时管理系统具有强大的数据处理功能，可以完成各种参数的设置、数据的收集和统计，可以对发卡系统发行的各种IC/ID卡进行管理，对丢失的卡挂失，并能够打印有效的统计报表。五、系统设计原则
13、及目标1、设计原则，根据我们对本项目需求的理解，本方案设计目标如下：D共21个人员进出通道，设计为摆闸系统，每个通道共需要2台单机芯摆闸。2）整个系统采取联网方式，各进出口联网，中心管理。3）系统设计需考虑未来扩展成一卡通系统的可能性，如果采用一张统一的IC/ID卡就可以实现门禁、消费与停车场管理等。2、系统设计目标1）系统设计符合国家及人员通行管理及安全标准。2）系统拓扑采用流行的人员进出管理模式。3）高安全性：区别于国外的设计，系统更多地考虑了我国的国情，着重加强了人员通过的安全性。4）采用计算机网络管理或脱机管理，网络扩展性强。5）采用标准的工业控制系统结构，可根据用户的不同要求组织不同
14、系统的配置，方便灵活。6）智能通道闸打开或关闭带红绿灯提示。六、系统功能概述及主要特性1、智能通道闸系统具有以下的详细特点D使用方便快捷。2）系统灵敏可靠。3）设备安全耐用。4）能准确地区分IC/ID卡的有效性。5）准确记录IC/ID卡的进出情况。6）中央管理，方便快捷。7）自动化设计，人员出入快速，提高档次和效率。8）节约管理人员的费用支出，提高工作效率和经济效益。2、系统基本功能及特点:1）智能卡具有防水、防磁、防静电、无磨损、信息贮存量大、高保密度、一卡多用等特点。2）制卡、发卡，及所有射频卡的制作、发放、挂失、补发、注销等。3）进出管理以及进入信息的统计、分析、汇总、打印等，实现分级别
15、、分区域、分时段管理。4）智能卡操作刷卡无需接触，操作更为方便，全中文菜单式操作界面，操作简单、方便。5）完善的管理功能，自动形成各种报表。6）自动刷出卡，减少人员操作，自动化程度高。7）人员入、出全智能逻辑自锁控制系统，严密控制持卡者进、出场的行为符合“一卡一人”的要求。3、主要特性选用上海企科智能人行通道管理系统主要优点为：D树立全新的单位形象：现代化的高科技产品的使用，一定会使单位或园区形象与知名度得到很大的提高。采用自动控制管理系统,无论从产品的造型方面,还是自动控制所带来的先进性及管理的科学性，都将给单位或园区管理树立起良好的形象，使企业成为科学管理的楷模。2）安全管理：一卡一人，资料存档。采用自动控制管理系统后，用户均在电脑中记录了相应的资料，卡丢失后可及时补办。进出记录也可随时查询。3）防伪性高：射频卡技术含量高，保密性极高，加密独特，不容易仿造。4）耐用可靠：根据多年设计、安装人行通道管理系统的实际经验，我们设计的智能人行通道系统在设备选型上选用了适合各种场所人行管理的耐用可靠设备，在工程施工质量上做到严格施工要求；在软件和系统设计上提供了一套最严格、最先进、易用、便于维护和运行可靠的管理系统；既降低操作成本，提高经济效益和减轻劳动强度,又提高工作效率的现代化管理系统。4、软件部分主要功能1）查询、更改资料2）资料打印3）可选打印报表4）任意级
