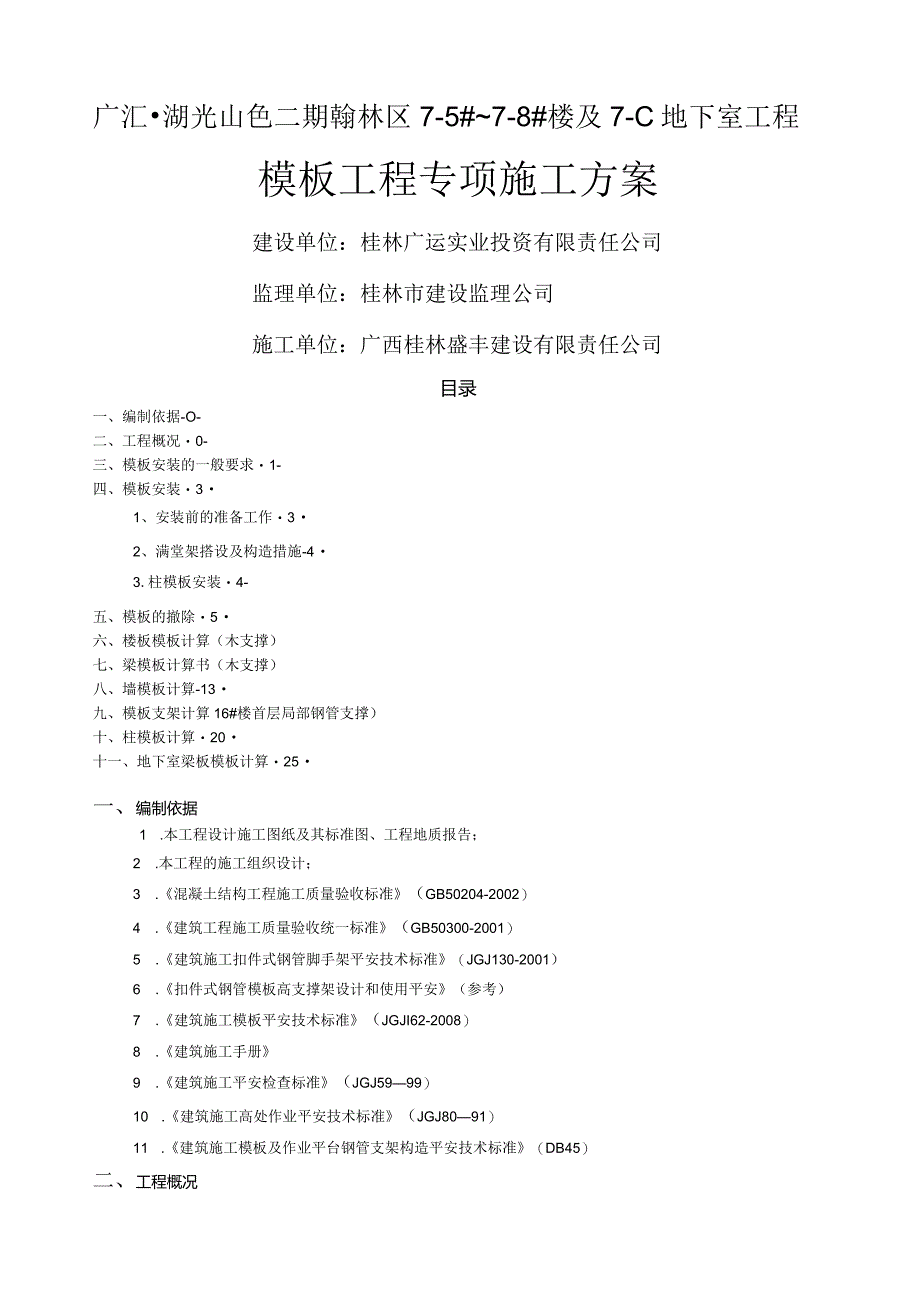

1、广汇湖光山色二期翰林区7-5#7-8#楼及7-C地下室工程模板工程专项施工方案建设单位：桂林广运实业投资有限责任公司监理单位：桂林市建设监理公司施工单位：广西桂林盛丰建设有限责任公司目录一、编制依据-O-二、工程概况0-三、模板安装的一般要求1-四、模板安装31、安装前的准备工作32、满堂架搭设及构造措施-43.柱模板安装4-五、模板的撤除5六、楼板模板计算（木支撑）七、梁模板计算书（木支撑）八、墙模板计算-13九、模板支架计算16#楼首层局部钢管支撑）十、柱模板计算20十一、地下室梁板模板计算25一、编制依据1 .本工程设计施工图纸及其标准图、工程地质报告；2 .本工程的施工组织设计；3 .
2、混凝土结构工程施工质量验收标准（GB50204-2002）4 .建筑工程施工质量验收统一标准（GB50300-2001）5 .建筑施工扣件式钢管脚手架平安技术标准（JGJ130-2001）6 .扣件式钢管模板高支撑架设计和使用平安（参考）7 .建筑施工模板平安技术标准（JGJI62-2008）8 .建筑施工手册9 .建筑施工平安检查标准（JGJ5999）10 .建筑施工高处作业平安技术标准（JGJ8091）11 .建筑施工模板及作业平台钢管支架构造平安技术标准（DB45）二、工程概况1、工程名称：湖光山色翰林区75#7-8#楼及7-C地下室工程2、建设单位：桂林广运实业投资有限责任公司3、设计
3、单位：桂林市建筑设计研究院4、建设地点：桂林市芦笛路5、结构类型及层数：757-7#为砖混结构，地上七层；7-8#楼为框架结构，地下一层，地上8层。地下室层高3.5m,标准层层高为2.8m。6、建设规模：总建筑面积约18OOOr1127、质量标准要求：合格8、工期要求：2010年6月25日开工，2011年1月21日竣工，工期210日历天。三、模板安装的一般要求竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要去除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。1、0.OOO以下模板安装要求(1)底板模板安装顺序及技术要点垫层施工完毕后进行底板
4、模板安装，底板侧模全部采用豉模，沿底板边线外延50mm砌筑240mm厚豉墙，高度二底板厚+45Omnb在底板厚度范围内砌筑永久性保护墙，砂浆采用L3水泥砂浆，上面45Ormn局部砌筑临时性保护墙，用混合砂浆砌筑，砖墙内侧抹20mm厚1：3水泥砂浆。积水坑、电梯井模板采用15mm厚多层板按坑大小加工成定型模板。模板固定要牢固，并用钢丝绳将模板拉在底板钢筋上，防止浇筑混凝土时模板上浮。(2)墙体模板安装顺序及技术要点模板安装顺序模板定位、垂直度调整一模板加固一验收一混凝土浇筑一拆模技术要点安装墙模前，要对墙体接茬处凿毛，用空压机去除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆烂根现象
5、，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。(3)梁模板安装顺序及技术要点模板安装顺序搭设和调平模板支架(包括安装水平拉杆和剪力撑)一按标高铺梁底模板一拉线找直一绑扎粱钢筋一安装垫块一梁两侧模板一调整模板技术要点按设计要求起拱(跨度大于饷时，起拱2%。)，并注意梁的侧模包住底模，下面龙骨包住侧模。(4)楼板模板安装顺序及技术要点模板安装顺序满堂”脚手架一主龙骨一次龙骨一柱头模板龙骨一柱头模板、顶板模板一拼装一顶板内、外墙柱头模板龙骨一模板调整验收一进行下道工序技术要点楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，

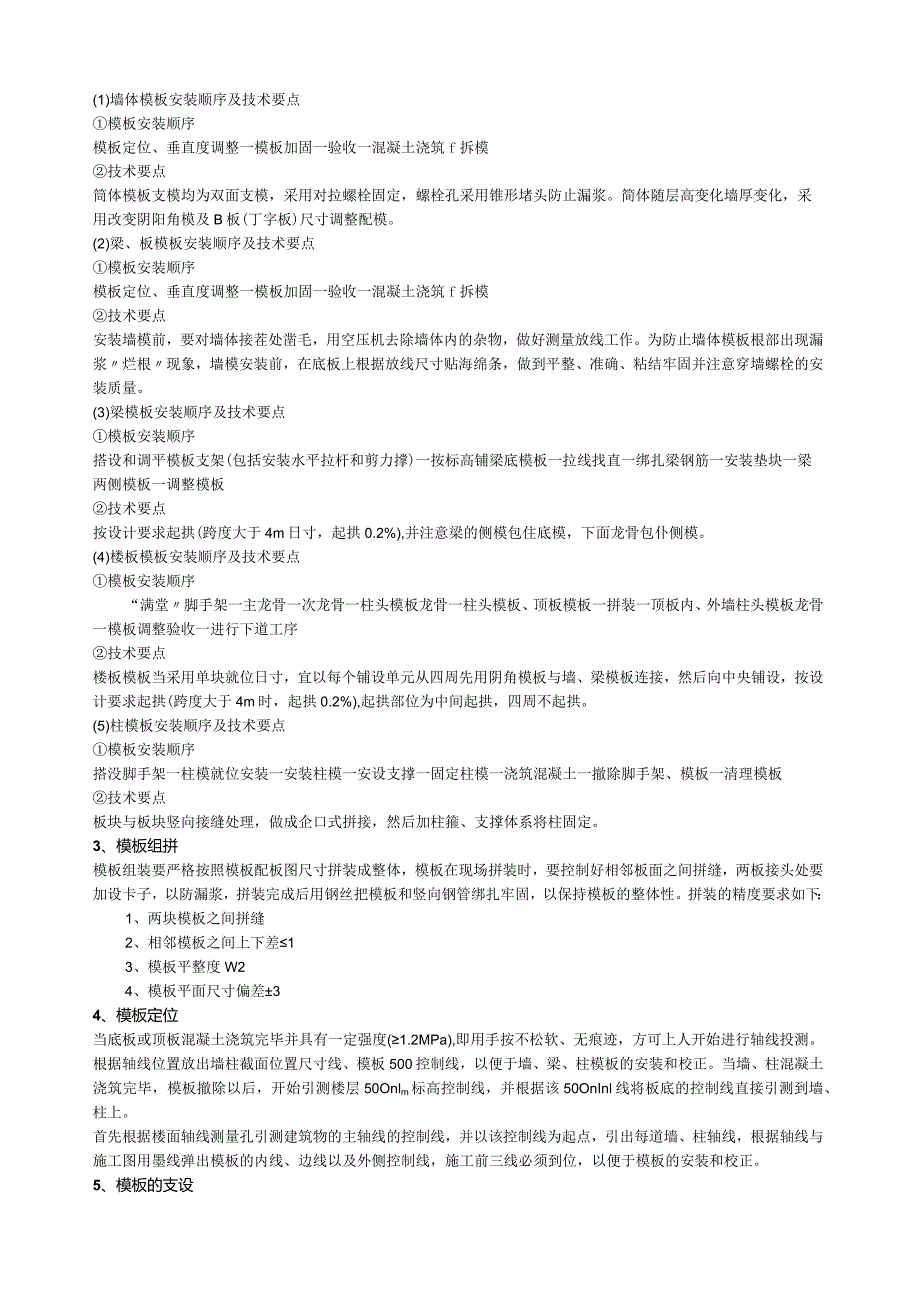

6、然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2%),起拱部位为中间起拱，四周不起拱。(5)柱模板安装顺序及技术要点模板安装顺序搭设脚手架一柱模就位安装一安装柱模一安没支撑一固定柱模一浇筑混凝土一撤除脚手架、模板一清理模板技术要点板块与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。2、土0.000以上模板安装要求(1)墙体模板安装顺序及技术要点模板安装顺序模板定位、垂直度调整一模板加固一验收一混凝土浇筑f拆模技术要点筒体模板支模均为双面支模，采用对拉螺栓固定，螺栓孔采用锥形堵头防止漏浆。简体随层高变化墙厚变化，采用改变阴阳角模及B板(丁字板)尺寸调整配模。(2)梁、
7、板模板安装顺序及技术要点模板安装顺序模板定位、垂直度调整一模板加固一验收一混凝土浇筑f拆模技术要点安装墙模前，要对墙体接茬处凿毛，用空压机去除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆烂根现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。(3)梁模板安装顺序及技术要点模板安装顺序搭设和调平模板支架(包括安装水平拉杆和剪力撑)一按标高铺梁底模板一拉线找直一绑扎梁钢筋一安装垫块一梁两侧模板一调整模板技术要点按设计要求起拱(跨度大于4m日寸，起拱0.2%),并注意梁的侧模包住底模，下面龙骨包仆侧模。(4)楼板模板安装顺序及技术要点模板安
8、装顺序“满堂脚手架一主龙骨一次龙骨一柱头模板龙骨一柱头模板、顶板模板一拼装一顶板内、外墙柱头模板龙骨一模板调整验收一进行下道工序技术要点楼板模板当采用单块就位日寸，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2%),起拱部位为中间起拱，四周不起拱。(5)柱模板安装顺序及技术要点模板安装顺序搭没脚手架一柱模就位安装一安装柱模一安设支撑一固定柱模一浇筑混凝土一撤除脚手架、模板一清理模板技术要点板块与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。3、模板组拼模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，
9、要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：1、两块模板之间拼缝2、相邻模板之间上下差13、模板平整度W24、模板平面尺寸偏差34、模板定位当底板或顶板混凝土浇筑完毕并具有一定强度(1.2MPa),即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500控制线，以便于墙、梁、柱模板的安装和校正。当墙、柱混凝土浇筑完毕，模板撤除以后，开始引测楼层50Onlm标高控制线，并根据该50OnInl线将板底的控制线直接引测到墙、柱上。首先根据楼面轴线测量孔引测建筑物的主
10、轴线的控制线，并以该控制线为起点，引出每道墙、柱轴线，根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的安装和校正。5、模板的支设模板支设前用空压机将楼面清理干净。不得有积水、杂物，并将施工缝外表浮浆剔除，用水冲净。所有内侧模板必须刷油性脱模剂。6、墙体模板竹胶合板使用前模板外表清理，涂刷隔离剂，严禁隔离剂沾污钢筋与混凝土接槎处。竖向内背楞采用6080木方间距30Omnl(起步20Omnb以上40Omm间距，其余间距60Omm),水平外楞圆钢管48X3.5间距500mm。加固通过背楞上打孔拉结穿墙螺栓水平间距600三,竖向间距50OnInb斜向支撑用钢管
11、中下三道进行间距600mm加固以保证其稳定。地下室外墙用M14对拉螺栓带止水片，端头带小木块限位片，以防地下水沿对拉螺栓渗入墙内。最下面三道对拉螺栓两侧加双螺母。内墙采用普通可回收穿墙螺栓。7、柱模板采用18mm竹胶合板模板在木工车间制作施工现场组拼，竖向内楞采用50义80木方，柱箍采用圆钢管483.5柱截面B方向间距166Dlnb柱截面H方向间距166用可回收的M12普通穿墙螺栓加固，柱截面B方向间距水平间距50OnIn1,500竖向间距同柱箍间距，四周加钢管抛撑。柱边角处采用木板条找补海棉条封堵，保证楞角方直、美观。斜向支撑，起步为150mm,每隔150OnIm道，采用双向钢管对称斜向加固
12、(尽量取45),柱与柱之间采用拉通线检查验收。柱模木楞盖住板缝，以减少漏浆。8、楼板模板1、楼板模板采用50mX80mm木方做板底支撑，中心间距300mm,脚手架排距1m,跨距1m。2、楼板模板施工时注意以下几点：(1)横板支撑钢管必须在楼面弹线上垫木方；(2)钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通；(3)模板底第一排楞需紧靠墙板，如有缝隙用密封条封孔，模板与模板之间拼接缝小于Inin1,否那么用腻子封条；(4)根据房间大小，决定顶板模板起拱大小：V4开间不考虑起拱，4WLV6起拱IOnln1,6的起拱15mm；(5)模板支设，下部支撑用满堂脚手架支
13、撑下垫垫板。顶板纵横格栅用压刨刨成同样规格，并拉通线找平。特别是四周的格栅，弹线保持在同一标高上，板与格栅用50mm长钉子固定，格栅间距30Omnb板铺完后，用水准仪校正标高，并用靠尺找平。铺设四周模板时，与墙齐平，加密封条，防止墙体吃模”，板模周转使用时，将外表的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时修整和更换以确保接缝严密，板面平整；模板铺完后，将杂物清理干净，刷好脱模剂。(6)从墙根起步30Omm立第一根立杆以后按90Omnl和120Onim的间距立支撑，这样可保证立柱支撑上下层位置对应。水平拉杆要求设上、中、下三道，考虑到人行通道，在支撑中留一条通道，中、下两道水平不
14、设(在顶板支撑完善之后撤除局部横杆形成人行通道)。9、梁模板支撑1、梁侧模板采用木方作为内楞间距300mm,木方作为外楞间距500mm,采用可回收的M12普通穿墙螺栓加固水平间距500mm,竖向间距同外楞。梁模板采用18mm胶合面板作为面板，梁底采用小头直径为50m圆木纵向布置，间距300mm。横向支承为48x35钢管。扣件式钢管脚手架作为撑系统，脚手架梁跨方向1.5m,梁两侧立杆间Inb步距1m。2、梁模板施工时注意以下几点：(1)横板支撑钢管必须在楼面弹线上垫木方；(2)钢管排架搭设横平竖直，纵横连通，上下层支顶位置致，连接件需连接牢固，水平拉撑连通；(3)根据梁跨度，决定顶板模板起拱大小
15、：V4不考虑起拱，4LV6起拱IOmnb26的起拱15mm；(4)梁侧设置斜向支撑，采用钢管+U型托，对称斜向加固(尽量取45)四、模板安装1、安装前的准备工作1)模板的组拼模板组装要严格按照模板配板图尺寸拼装成整体，拼装好模板要求逐块检查其背楞是否符合模板设计，模板的编号与所用部位是否完全一致。2)模板的基准定位工作首先引测建筑的边柱轴线，并以该轴线为起点，引出每条轴线，并根据轴线与施工图用墨线弹出模板的内线，边线以及外侧控制线，施工前4线必须到位，以便于模板的安装和校正。3）标高测量利用水准仪将建筑物水平标高根据实际要求，直接引测到模板的安装位置。4）已经破损面板不得投入使用。5）己经检查合格的拼装后模板块，应按照要求堆码放，重叠放置时要在层间放置垫木，模板与垫木上下齐平，底层模板离地保证IOCnl以上距离。2、满堂架搭设及构造措施1）采用648X3.5钢管搭设满堂架支撑。每根立杆底部应设置底座或200X50通长的硬杂木垫板。2）满堂脚手架搭设横向、纵向立杆的间距为1米，步距L5米
