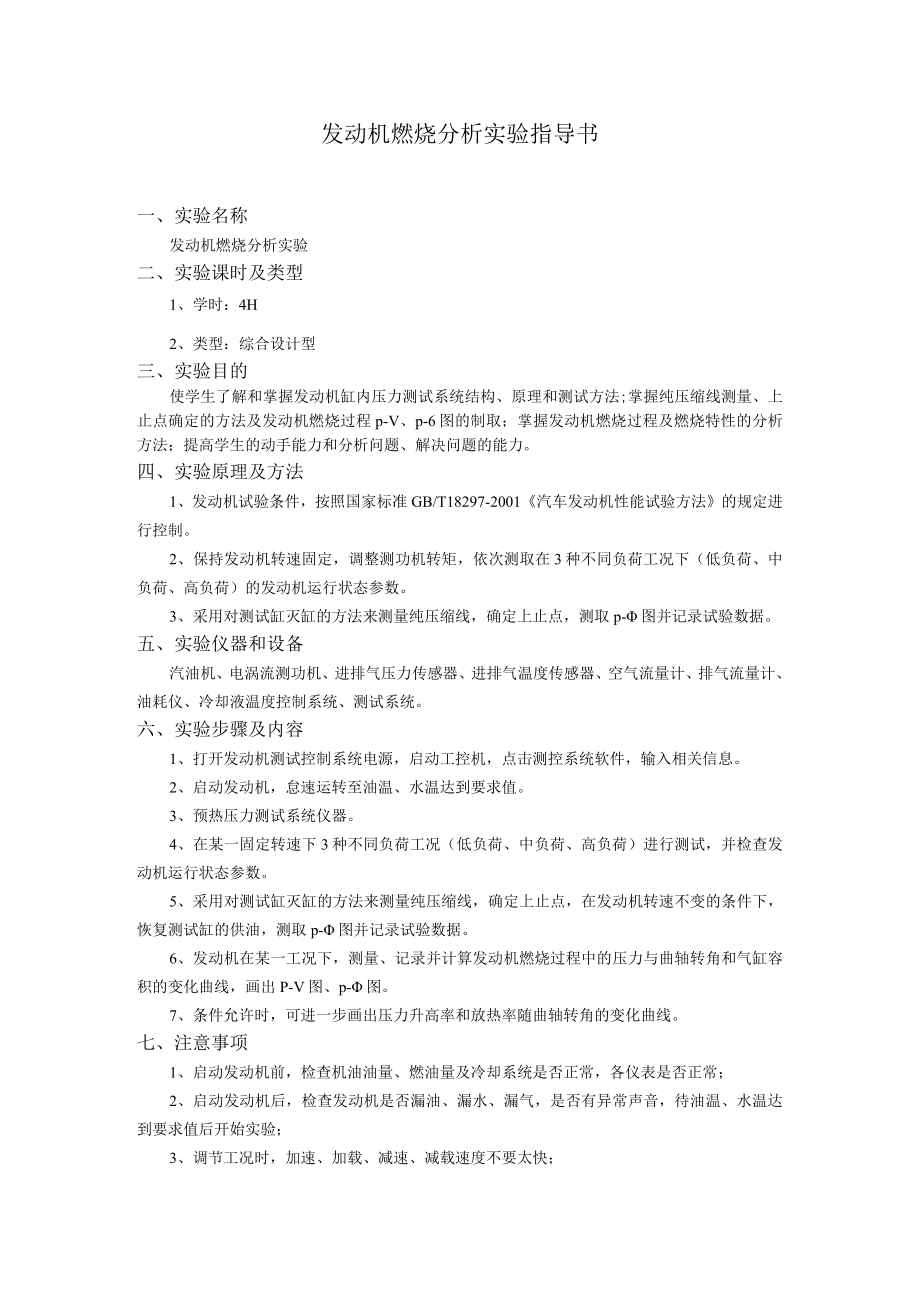

能源与动力工程专业实验——发动机燃烧分析实验实验指导书重庆理工大学车辆工程学院.docx_第2页
第2页 / 共3页
能源与动力工程专业实验——发动机燃烧分析实验实验指导书重庆理工大学车辆工程学院.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《能源与动力工程专业实验——发动机燃烧分析实验实验指导书重庆理工大学车辆工程学院.docx》由会员分享,可在线阅读,更多相关《能源与动力工程专业实验——发动机燃烧分析实验实验指导书重庆理工大学车辆工程学院.docx(3页珍藏版)》请在第壹文秘上搜索。

1、能源与动力工程专业实验发动机燃烧分析实验实验指导书重庆理工大学车辆工程学院实践教学及技能培训中心2010年9月发动机燃烧分析实验指导书一、实验名称发动机燃烧分析实验二、实验课时及类型1、学时:4H2、类型:综合设计型三、实验目的使学生了解和掌握发动机缸内压力测试系统结构、原理和测试方法;掌握纯压缩线测量、上止点确定的方法及发动机燃烧过程p-V、p-6图的制取;掌握发动机燃烧过程及燃烧特性的分析方法;提高学生的动手能力和分析问题、解决问题的能力。四、实验原理及方法1、发动机试验条件,按照国家标准GB/T18297-2001汽车发动机性能试验方法的规定进行控制。2、保持发动机转速固定,调整测功机转

2、矩,依次测取在3种不同负荷工况下(低负荷、中负荷、高负荷)的发动机运行状态参数。3、采用对测试缸灭缸的方法来测量纯压缩线,确定上止点,测取p-图并记录试验数据。五、实验仪器和设备汽油机、电涡流测功机、进排气压力传感器、进排气温度传感器、空气流量计、排气流量计、油耗仪、冷却液温度控制系统、测试系统。六、实验步骤及内容1、打开发动机测试控制系统电源,启动工控机,点击测控系统软件,输入相关信息。2、启动发动机,怠速运转至油温、水温达到要求值。3、预热压力测试系统仪器。4、在某一固定转速下3种不同负荷工况(低负荷、中负荷、高负荷)进行测试,并检查发动机运行状态参数。5、采用对测试缸灭缸的方法来测量纯压

3、缩线,确定上止点,在发动机转速不变的条件下,恢复测试缸的供油,测取p-图并记录试验数据。6、发动机在某一工况下,测量、记录并计算发动机燃烧过程中的压力与曲轴转角和气缸容积的变化曲线,画出P-V图、p-图。7、条件允许时,可进一步画出压力升高率和放热率随曲轴转角的变化曲线。七、注意事项1、启动发动机前,检查机油油量、燃油量及冷却系统是否正常,各仪表是否正常;2、启动发动机后,检查发动机是否漏油、漏水、漏气,是否有异常声音,待油温、水温达到要求值后开始实验;3、调节工况时,加速、加载、减速、减载速度不要太快;4、运转中,注意测试仪表的指示,倾听发动机的运转声音,观察发动机外观,发现不正常现象应及时采取措施;5、停机时应缓慢卸掉负荷,再低速运站一段时间,待机油温度降至50C一下后再停机;6、操作及在发动机周围活动时,避开排气管、涡轮机等高温区以防烫伤;7、在发动机运转时不要在其侧面停留。八、预习/参考国家标准GB/T18297-2001汽车发动机性能试验方法
