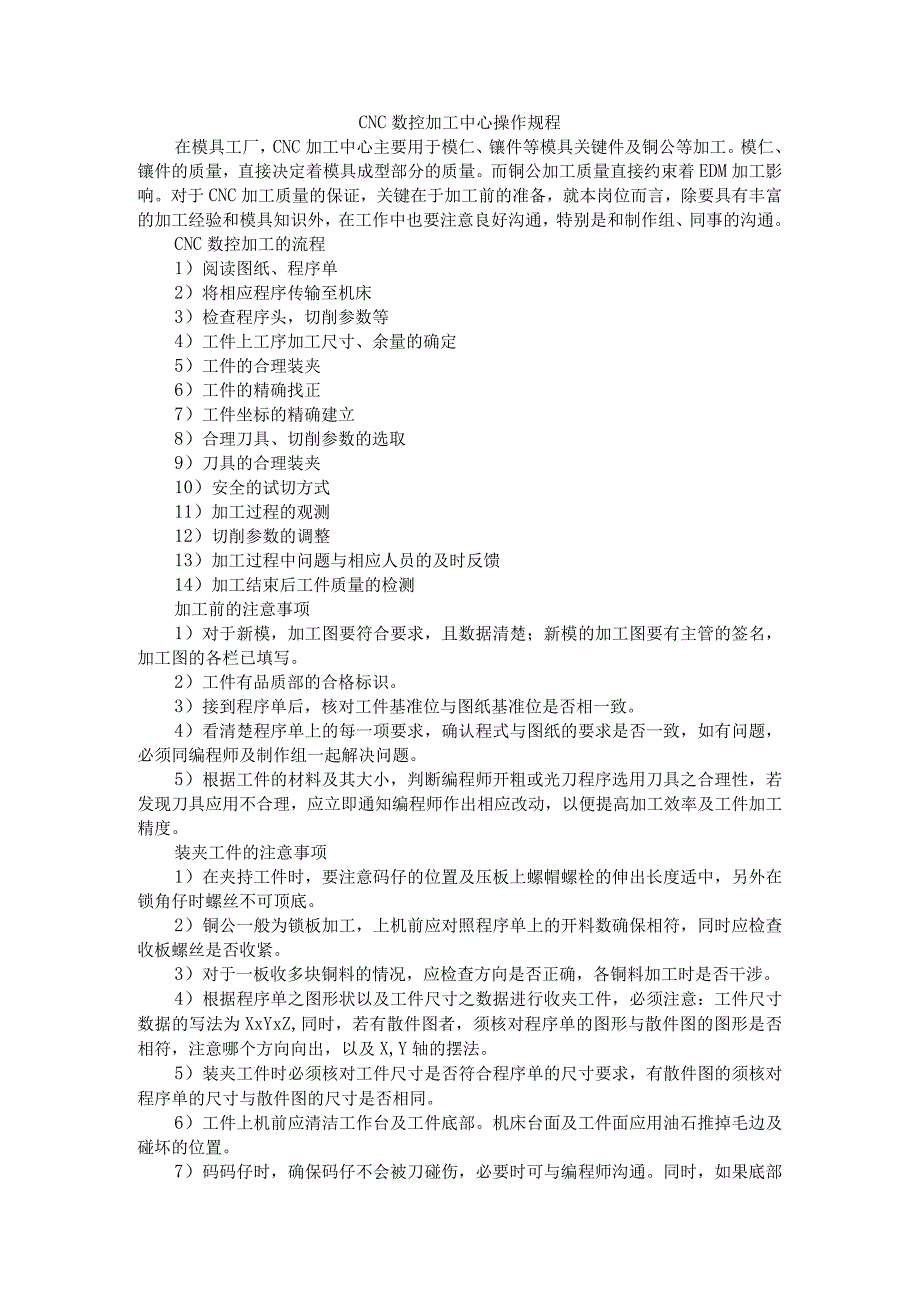

CNC数控加工中心操作规程与工艺原则 (课件).docx_第1页
第1页 / 共6页

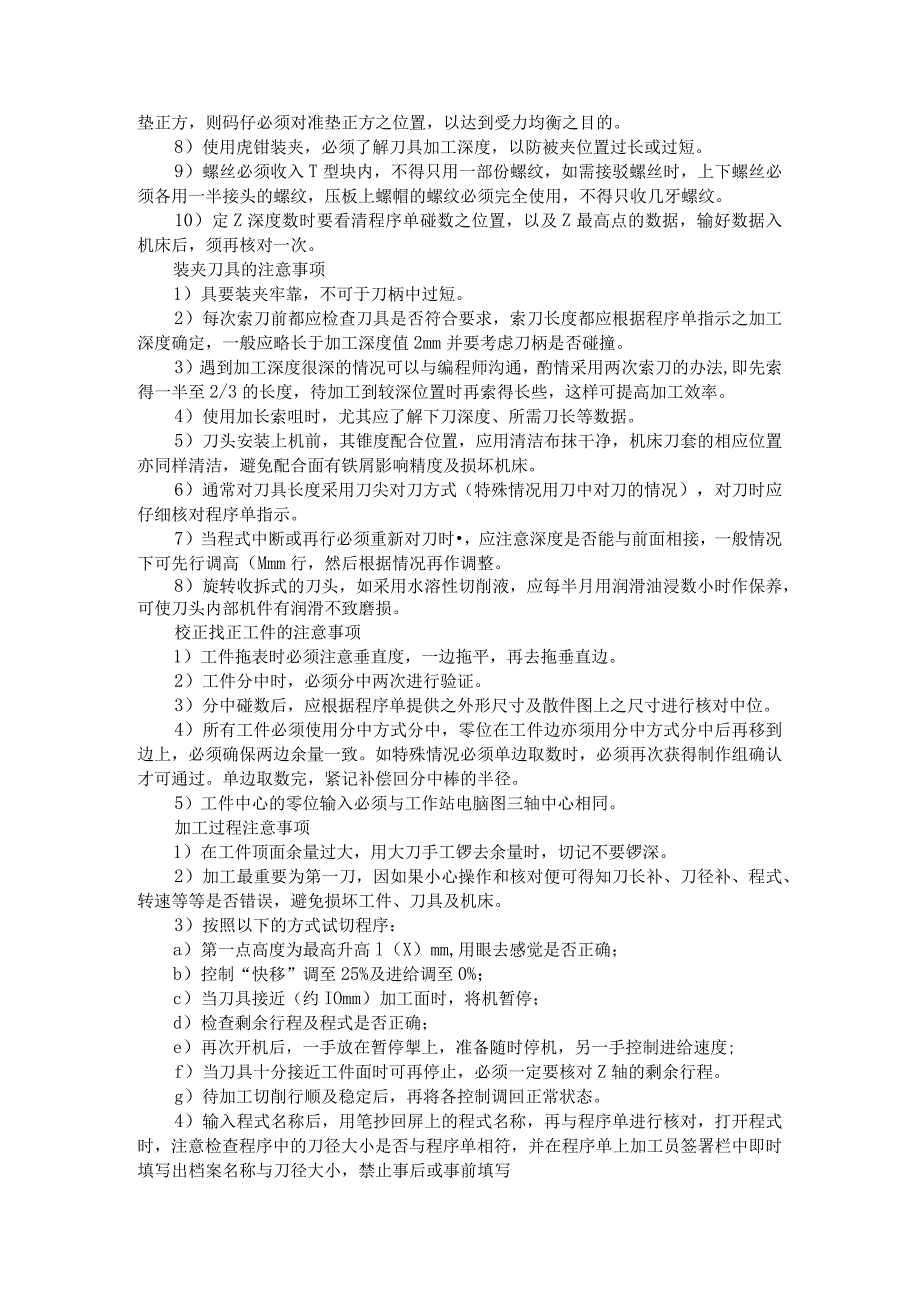

CNC数控加工中心操作规程与工艺原则 (课件).docx_第2页
第2页 / 共6页

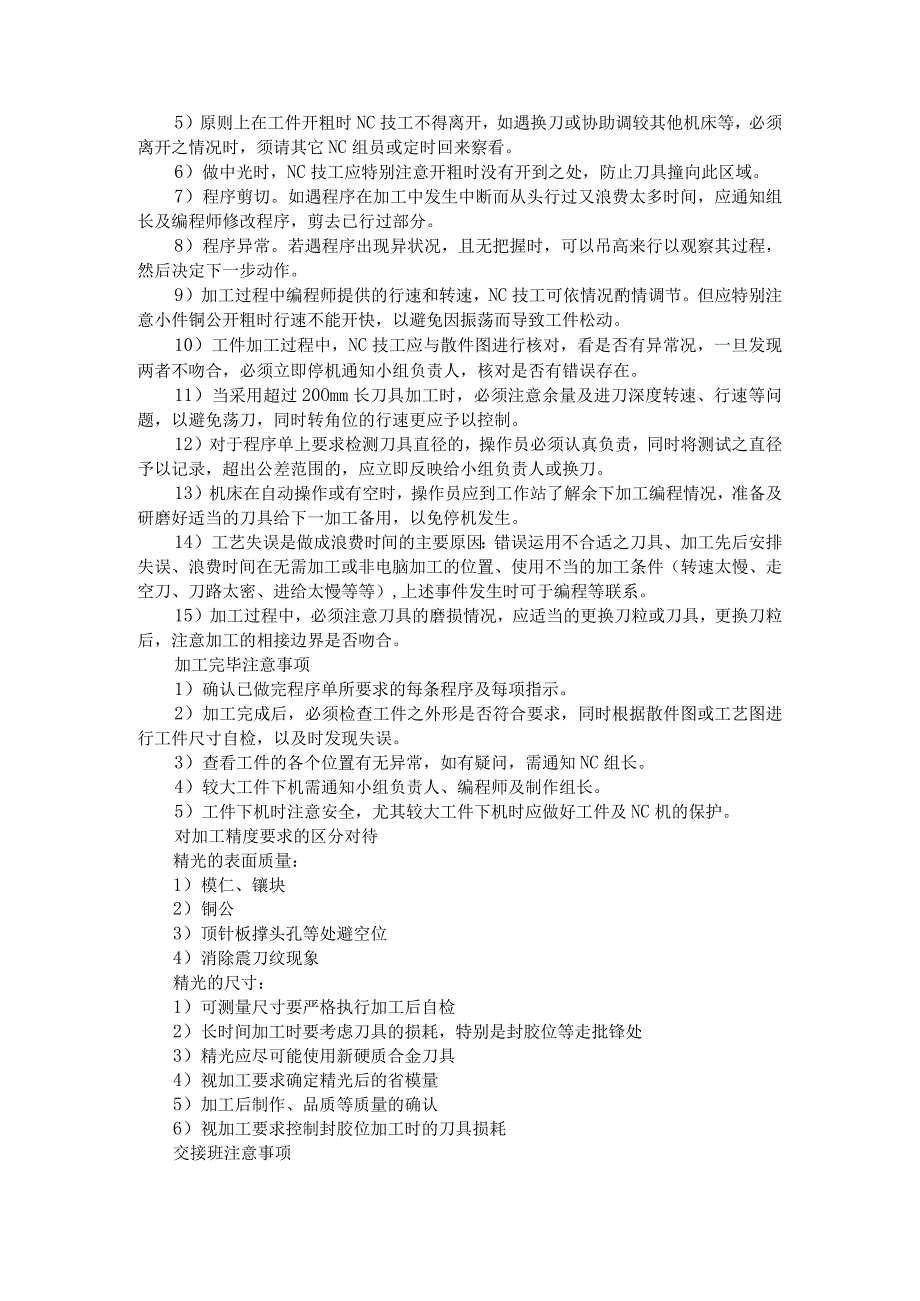

CNC数控加工中心操作规程与工艺原则 (课件).docx_第3页
第3页 / 共6页
CNC数控加工中心操作规程与工艺原则 (课件).docx_第4页
第4页 / 共6页
CNC数控加工中心操作规程与工艺原则 (课件).docx_第5页
第5页 / 共6页
CNC数控加工中心操作规程与工艺原则 (课件).docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《CNC数控加工中心操作规程与工艺原则 (课件).docx》由会员分享,可在线阅读,更多相关《CNC数控加工中心操作规程与工艺原则 (课件).docx(6页珍藏版)》请在第壹文秘上搜索。

1、CNC数控加工中心操作规程在模具工厂,CNC加工中心主要用于模仁、镶件等模具关键件及铜公等加工。模仁、镶件的质量,直接决定着模具成型部分的质量。而铜公加工质量直接约束着EDM加工影响。对于CNC加工质量的保证,关键在于加工前的准备,就本岗位而言,除要具有丰富的加工经验和模具知识外,在工作中也要注意良好沟通,特别是和制作组、同事的沟通。CNC数控加工的流程1)阅读图纸、程序单2)将相应程序传输至机床3)检查程序头,切削参数等4)工件上工序加工尺寸、余量的确定5)工件的合理装夹6)工件的精确找正7)工件坐标的精确建立8)合理刀具、切削参数的选取9)刀具的合理装夹10)安全的试切方式11)加工过程的

2、观测12)切削参数的调整13)加工过程中问题与相应人员的及时反馈14)加工结束后工件质量的检测加工前的注意事项1)对于新模,加工图要符合要求,且数据清楚;新模的加工图要有主管的签名,加工图的各栏已填写。2)工件有品质部的合格标识。3)接到程序单后,核对工件基准位与图纸基准位是否相一致。4)看清楚程序单上的每一项要求,确认程式与图纸的要求是否一致,如有问题,必须同编程师及制作组一起解决问题。5)根据工件的材料及其大小,判断编程师开粗或光刀程序选用刀具之合理性,若发现刀具应用不合理,应立即通知编程师作出相应改动,以便提高加工效率及工件加工精度。装夹工件的注意事项1)在夹持工件时,要注意码仔的位置及

3、压板上螺帽螺栓的伸出长度适中,另外在锁角仔时螺丝不可顶底。2)铜公一般为锁板加工,上机前应对照程序单上的开料数确保相符,同时应检查收板螺丝是否收紧。3)对于一板收多块铜料的情况,应检查方向是否正确,各铜料加工时是否干涉。4)根据程序单之图形状以及工件尺寸之数据进行收夹工件,必须注意:工件尺寸数据的写法为XxYxZ,同时,若有散件图者,须核对程序单的图形与散件图的图形是否相符,注意哪个方向向出,以及X,Y轴的摆法。5)装夹工件时必须核对工件尺寸是否符合程序单的尺寸要求,有散件图的须核对程序单的尺寸与散件图的尺寸是否相同。6)工件上机前应清洁工作台及工件底部。机床台面及工件面应用油石推掉毛边及碰坏

4、的位置。7)码码仔时,确保码仔不会被刀碰伤,必要时可与编程师沟通。同时,如果底部垫正方,则码仔必须对准垫正方之位置,以达到受力均衡之目的。8)使用虎钳装夹,必须了解刀具加工深度,以防被夹位置过长或过短。9)螺丝必须收入T型块内,不得只用一部份螺纹,如需接驳螺丝时,上下螺丝必须各用一半接头的螺纹,压板上螺帽的螺纹必须完全使用,不得只收几牙螺纹。10)定Z深度数时要看清程序单碰数之位置,以及Z最高点的数据,输好数据入机床后,须再核对一次。装夹刀具的注意事项1)具要装夹牢靠,不可于刀柄中过短。2)每次索刀前都应检查刀具是否符合要求,索刀长度都应根据程序单指示之加工深度确定,一般应略长于加工深度值2m

5、m并要考虑刀柄是否碰撞。3)遇到加工深度很深的情况可以与编程师沟通,酌情采用两次索刀的办法,即先索得一半至2/3的长度,待加工到较深位置时再索得长些,这样可提高加工效率。4)使用加长索咀时,尤其应了解下刀深度、所需刀长等数据。5)刀头安装上机前,其锥度配合位置,应用清洁布抹干净,机床刀套的相应位置亦同样清洁,避免配合面有铁屑影响精度及损坏机床。6)通常对刀具长度采用刀尖对刀方式(特殊情况用刀中对刀的情况),对刀时应仔细核对程序单指示。7)当程式中断或再行必须重新对刀时,应注意深度是否能与前面相接,一般情况下可先行调高(Mmm行,然后根据情况再作调整。8)旋转收拆式的刀头,如采用水溶性切削液,应

6、每半月用润滑油浸数小时作保养,可使刀头内部机件有润滑不致磨损。校正找正工件的注意事项1)工件拖表时必须注意垂直度,一边拖平,再去拖垂直边。2)工件分中时,必须分中两次进行验证。3)分中碰数后,应根据程序单提供之外形尺寸及散件图上之尺寸进行核对中位。4)所有工件必须使用分中方式分中,零位在工件边亦须用分中方式分中后再移到边上,必须确保两边余量一致。如特殊情况必须单边取数时,必须再次获得制作组确认才可通过。单边取数完,紧记补偿回分中棒的半径。5)工件中心的零位输入必须与工作站电脑图三轴中心相同。加工过程注意事项1)在工件顶面余量过大,用大刀手工锣去余量时,切记不要锣深。2)加工最重要为第一刀,因如

7、果小心操作和核对便可得知刀长补、刀径补、程式、转速等等是否错误,避免损坏工件、刀具及机床。3)按照以下的方式试切程序:a)第一点高度为最高升高l(X)mm,用眼去感觉是否正确;b)控制“快移”调至25%及进给调至0%;c)当刀具接近(约IOmm)加工面时,将机暂停;d)检查剩余行程及程式是否正确;e)再次开机后,一手放在暂停掣上,准备随时停机,另一手控制进给速度;f)当刀具十分接近工件面时可再停止,必须一定要核对Z轴的剩余行程。g)待加工切削行顺及稳定后,再将各控制调回正常状态。4)输入程式名称后,用笔抄回屏上的程式名称,再与程序单进行核对,打开程式时,注意检查程序中的刀径大小是否与程序单相符

8、,并在程序单上加工员签署栏中即时填写出档案名称与刀径大小,禁止事后或事前填写5)原则上在工件开粗时NC技工不得离开,如遇换刀或协助调较其他机床等,必须离开之情况时,须请其它NC组员或定时回来察看。6)做中光时,NC技工应特别注意开粗时没有开到之处,防止刀具撞向此区域。7)程序剪切。如遇程序在加工中发生中断而从头行过又浪费太多时间,应通知组长及编程师修改程序,剪去已行过部分。8)程序异常。若遇程序出现异状况,且无把握时,可以吊高来行以观察其过程,然后决定下一步动作。9)加工过程中编程师提供的行速和转速,NC技工可依情况酌情调节。但应特别注意小件铜公开粗时行速不能开快,以避免因振荡而导致工件松动。

9、10)工件加工过程中,NC技工应与散件图进行核对,看是否有异常况,一旦发现两者不吻合,必须立即停机通知小组负责人,核对是否有错误存在。11)当采用超过20Omm长刀具加工时,必须注意余量及进刀深度转速、行速等问题,以避免荡刀,同时转角位的行速更应予以控制。12)对于程序单上要求检测刀具直径的,操作员必须认真负责,同时将测试之直径予以记录,超出公差范围的,应立即反映给小组负责人或换刀。13)机床在自动操作或有空时,操作员应到工作站了解余下加工编程情况,准备及研磨好适当的刀具给下一加工备用,以免停机发生。14)工艺失误是做成浪费时间的主要原因:错误运用不合适之刀具、加工先后安排失误、浪费时间在无需

10、加工或非电脑加工的位置、使用不当的加工条件(转速太慢、走空刀、刀路太密、进给太慢等等),上述事件发生时可于编程等联系。15)加工过程中,必须注意刀具的磨损情况,应适当的更换刀粒或刀具,更换刀粒后,注意加工的相接边界是否吻合。加工完毕注意事项1)确认已做完程序单所要求的每条程序及每项指示。2)加工完成后,必须检查工件之外形是否符合要求,同时根据散件图或工艺图进行工件尺寸自检,以及时发现失误。3)查看工件的各个位置有无异常,如有疑问,需通知NC组长。4)较大工件下机需通知小组负责人、编程师及制作组长。5)工件下机时注意安全,尤其较大工件下机时应做好工件及NC机的保护。对加工精度要求的区分对待精光的

11、表面质量:1)模仁、镶块2)铜公3)顶针板撑头孔等处避空位4)消除震刀纹现象精光的尺寸:1)可测量尺寸要严格执行加工后自检2)长时间加工时要考虑刀具的损耗,特别是封胶位等走批锋处3)精光应尽可能使用新硬质合金刀具4)视加工要求确定精光后的省模量5)加工后制作、品质等质量的确认6)视加工要求控制封胶位加工时的刀具损耗交接班注意事项1)确认上班次的作业情况,包括加工情况,模具情况等。2)确认上班次设备工作是否正常。3)其他交接与确认,包括图纸、程序单、刀具、量具、夹具等。工作场所的整理要求1)按照5S要求执行。2)刀具、量具、夹具、工件、工具等分类摆放整齐。3)机床的清洁。4)工作场所地面的清洁。

12、5)已加工刀具、闲置工具、量具的回仓。6)已加工工件送品检或相应部门。数控车床采用三轴两联动,一般可以实现三轴三联动。有些可以在五或六个轴上控制。数控车床支柱的高度有限,箱型工件的加工范围应缩小,这是一个缺点。但工件夹紧定位方便;刀具的运动轨迹易于观察,调试程序便于检查和测量,能及时发现问题,并能进行停机处理或修改;冷却条件容易建立,切削液可以直接到达刀具和加工表面;三个坐标轴与笛卡尔坐标系一致,视觉感知与图案的视角一致。芯片可以很容易地移除和掉落,以避免划伤加工表面。与相应的数控车床相比,结构简单,占地面积小,价格低廉。数控车床确定工艺方案的原则如下(1)合理安排时效工艺,消除主轴箱的各种应

13、力,保证主轴箱的精度和稳定性。(2)正确安排粗加工和精加工工艺,尽可能将粗加工引起的加工误差通过半精加工和精加工加以纠正。(3)充分利用数控车床机床的加工性能,尽量减少零件的工艺周转,提高效率。(4)合理安排精加工工艺,保证零件加工后尺寸和形位公差的稳定性。加工工序规划是指整个工艺过程而言的,不能以某一工序的性质和某一表面的加工来判断。例如有些定位基准面,在半精加工阶段甚至在粗加工阶段中就需加工得很准确。有时为了避免尺寸链换算,在精加工阶段中,也可以安排某些次要表面的半精加工。当确定了零件表面的加工方法和加工阶段后,就可以将同一加工阶段中各表面的加工组合成若干个工步。1.加工工序划分的方法在数

14、控机床上加工的零件,一般按工序集中的原则划分工序,划分的方法有以下几种:1)按所使用刀具划分以同一把刀具完成的工艺过程作为一道工序,这种划分方法适用于工件的待加工表面较多的情形。加工中心常采用这种方法完成。2)按工件安装次数划分以零件一次装夹能够完成的工艺过程作为一道工序。这种方法适合于加工内容不多的零件,在保证零件加工质量的前提下,一次装夹完成全部的加工内容。3)按粗精加工划分将粗加工中完成的那一部分工艺过程作为一道工序,将精加工中完成的那一部分工艺过程作为另一道工序。这种划分方法适用于零件有强度和硬度要求,需要进行热处理或零件精度要求较高,需要有效去除内应力,以及零件加工后变形较大,需要按

15、粗、精加工阶段进行划分的零件加工。4)按加工部位划分将完成相同型面的那一部分工艺过程作为一道工序。对于加工表面多而且比较复杂的零件,应合理安排数控加工、热处理和辅助工序的顺序,并解决好工序间的衔接问题。2.加工工序划分的原则零件是由多个表面构成的,这些表面有自己的精度要求,各表面之间也有相应的精度要求。为了达到零件的设计精度要求,加工顺序安排应遵循一定的原则。1)先粗后精的原则各表面的加工顺序按照粗加工、半精加工、精加工和光整加工的顺序进行,目的是逐步提高零件加工表面的精度和表面质量。如果零件的全部表面均由数控机床加工,工序安排一般按粗加工、半精加工、精加工的顺序进行,即粗加工全部完成后再进行半精加工和精加工。粗加工时可快速去除大部分加工余量,再依次精加工各个表面,这样可提高生产效率,又可保证零件的加工精度和表面粗糙度。该方法适用于位置精度要求较高的加工表面。这并不是绝对的,如对于一些尺寸精度要求较高的加工表面,考虑到零件的刚度、变形及尺寸精度等要求,也可以考虑这些加工表面分别按粗加工、半精加工、精加工的顺序完成。对于精度要求较高的加工表面,在粗、精加工工序之间,零件最好搁置一段时间,使粗加工后的零件表面应力得到完全释放,减小零件表面的应力变形程度,这样有利于提高零件的加工精度。2)基准面
