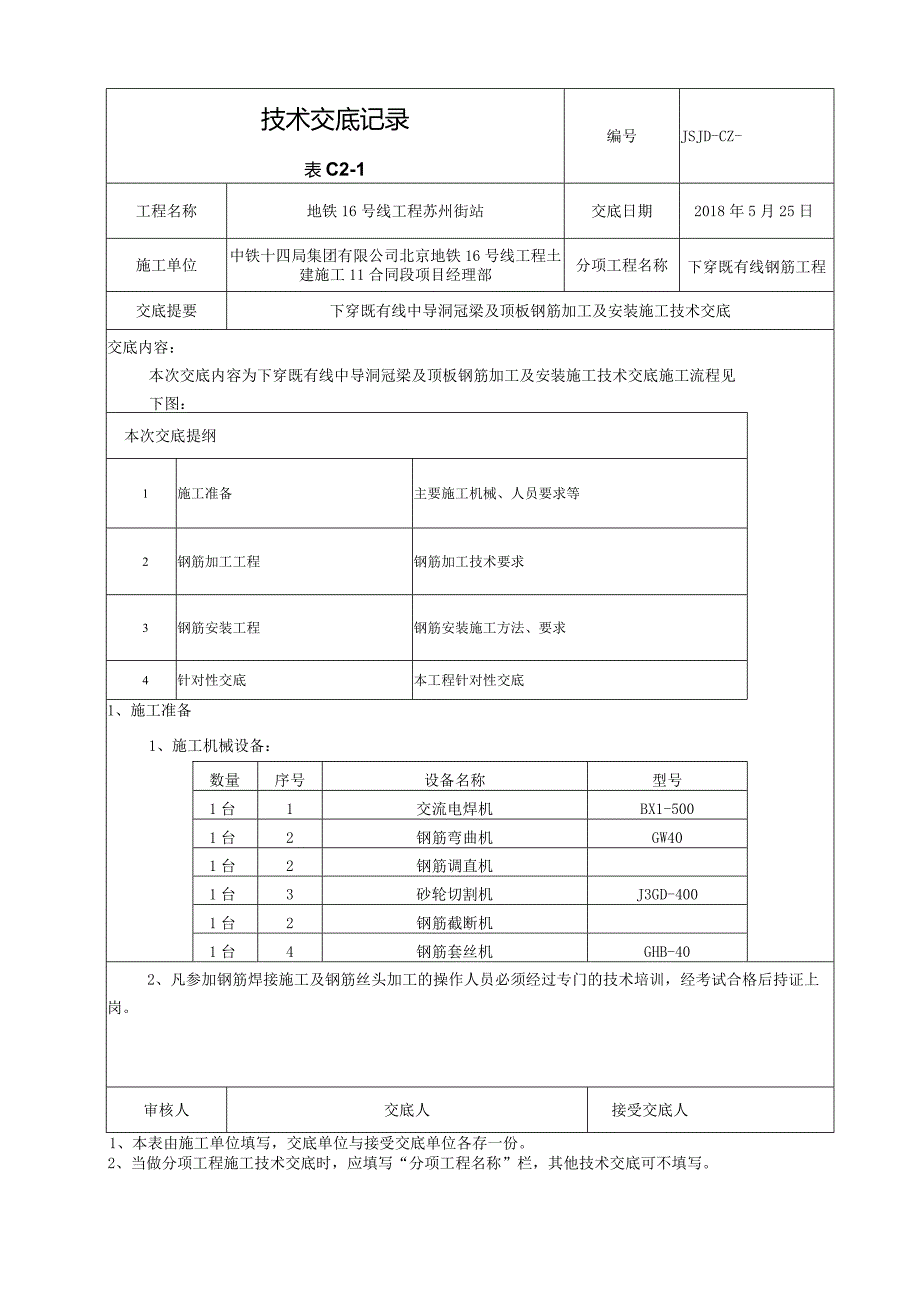

1、技术交底记录表C2-1编号JSJD-CZ-工程名称地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线工程土建施工11合同段项目经理部分项工程名称下穿既有线钢筋工程交底提要下穿既有线中导洞冠梁及顶板钢筋加工及安装施工技术交底交底内容：本次交底内容为下穿既有线中导洞冠梁及顶板钢筋加工及安装施工技术交底施工流程见下图：本次交底提纲1施工准备主要施工机械、人员要求等2钢筋加工工程钢筋加工技术要求3钢筋安装工程钢筋安装施工方法、要求4针对性交底本工程针对性交底1、施工准备1、施工机械设备：数量序号设备名称型号1台1交流电焊机BX1-5001台2钢筋弯曲机G

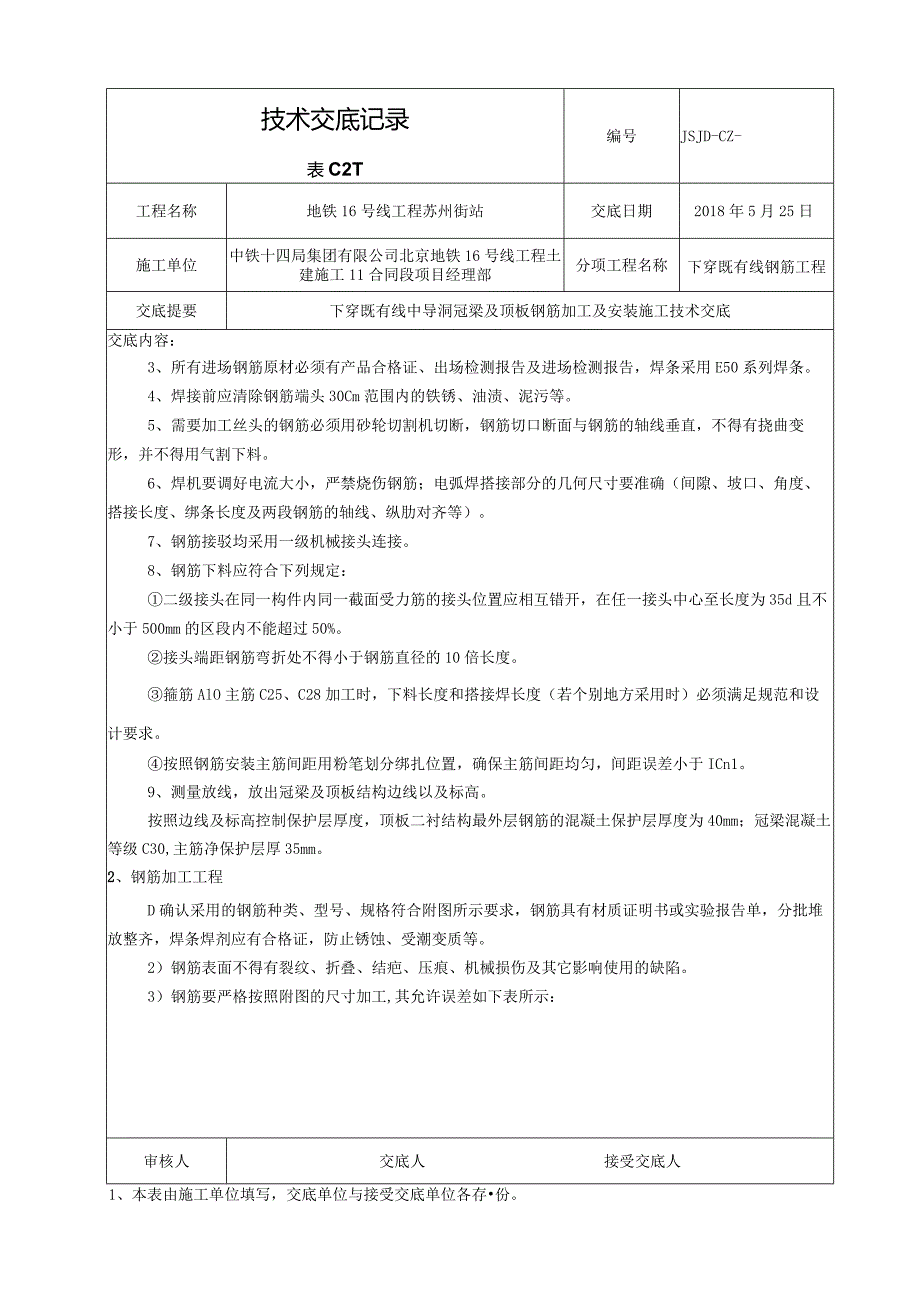

2、W401台2钢筋调直机1台3砂轮切割机J3GD-4001台2钢筋截断机1台4钢筋套丝机GHB-402、凡参加钢筋焊接施工及钢筋丝头加工的操作人员必须经过专门的技术培训，经考试合格后持证上岗。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2T编号JSJD-CZ-工程名称地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线工程土建施工11合同段项目经理部分项工程名称下穿既有线钢筋工程交底提要下穿既有线中导洞冠梁及顶板钢筋加工及
3、安装施工技术交底交底内容：3、所有进场钢筋原材必须有产品合格证、出场检测报告及进场检测报告，焊条采用E50系列焊条。4、焊接前应清除钢筋端头30Cm范围内的铁锈、油渍、泥污等。5、需要加工丝头的钢筋必须用砂轮切割机切断，钢筋切口断面与钢筋的轴线垂直，不得有挠曲变形，并不得用气割下料。6、焊机要调好电流大小，严禁烧伤钢筋；电弧焊搭接部分的几何尺寸要准确（间隙、坡口、角度、搭接长度、绑条长度及两段钢筋的轴线、纵肋对齐等）。7、钢筋接驳均采用一级机械接头连接。8、钢筋下料应符合下列规定：二级接头在同一构件内同一截面受力筋的接头位置应相互错开，在任一接头中心至长度为35d且不小于500mm的区段内不能
4、超过50%。接头端距钢筋弯折处不得小于钢筋直径的10倍长度。箍筋AlO主筋C25、C28加工时，下料长度和搭接焊长度（若个别地方采用时）必须满足规范和设计要求。按照钢筋安装主筋间距用粉笔划分绑扎位置，确保主筋间距均匀，间距误差小于ICn1。9、测量放线，放出冠梁及顶板结构边线以及标高。按照边线及标高控制保护层厚度，顶板二衬结构最外层钢筋的混凝土保护层厚度为40mm；冠梁混凝土等级C30,主筋净保护层厚35mm。2、钢筋加工工程D确认采用的钢筋种类、型号、规格符合附图所示要求，钢筋具有材质证明书或实验报告单，分批堆放整齐，焊条焊剂应有合格证，防止锈蚀、受潮变质等。2）钢筋表面不得有裂纹、折叠、结

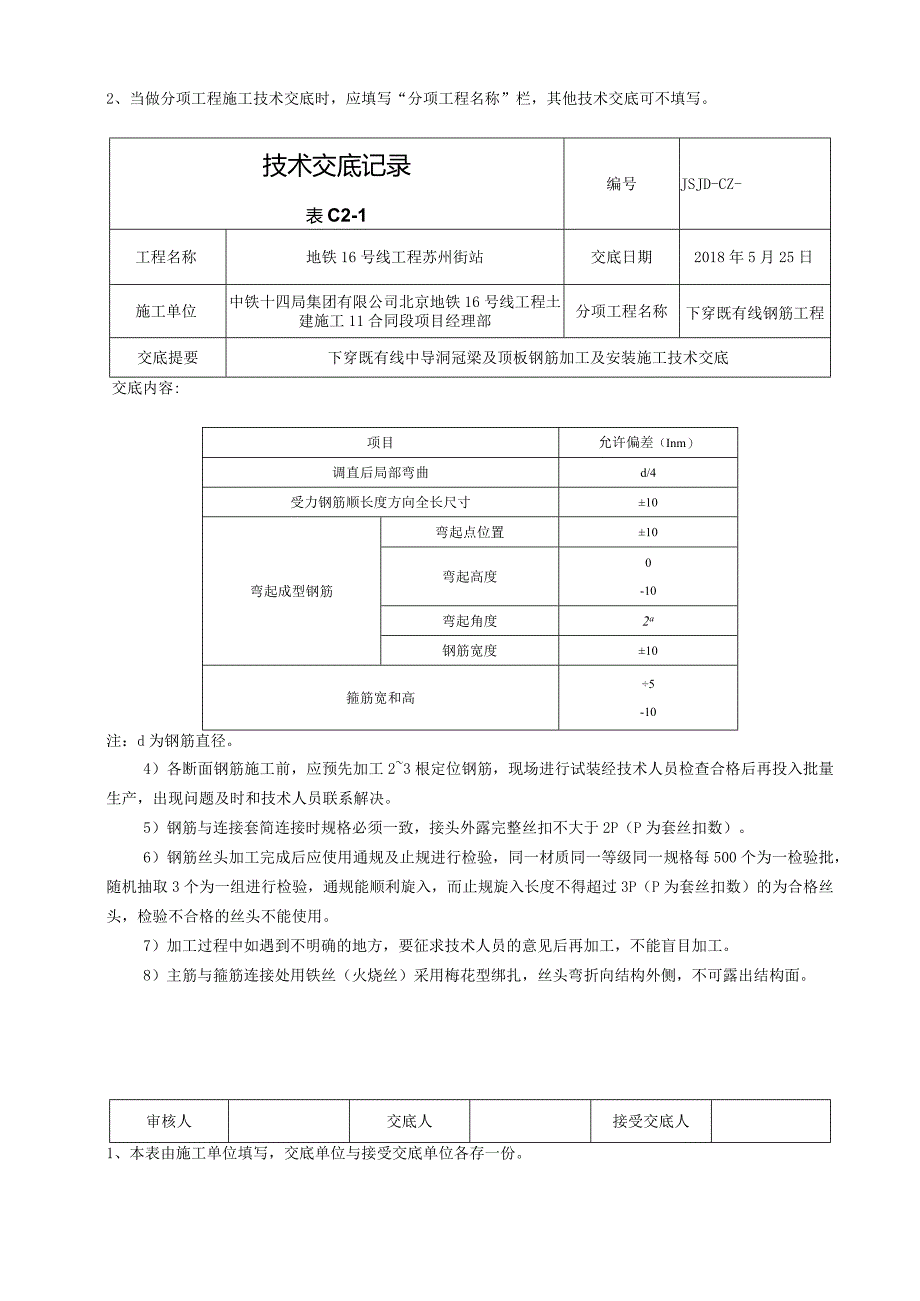

5、疤、压痕、机械损伤及其它影响使用的缺陷。3）钢筋要严格按照附图的尺寸加工,其允许误差如下表所示：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号JSJD-CZ-工程名称地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线工程土建施工11合同段项目经理部分项工程名称下穿既有线钢筋工程交底提要下穿既有线中导洞冠梁及顶板钢筋加工及安装施工技术交底交底内容:项目允许偏差（Inm）调直后局部弯曲d/4受力钢筋顺长度方向全长尺寸
6、10弯起成型钢筋弯起点位置10弯起高度0-10弯起角度2a钢筋宽度10箍筋宽和高5-10注：d为钢筋直径。4）各断面钢筋施工前，应预先加工23根定位钢筋，现场进行试装经技术人员检查合格后再投入批量生产，出现问题及时和技术人员联系解决。5）钢筋与连接套简连接时规格必须一致，接头外露完整丝扣不大于2P（P为套丝扣数）。6）钢筋丝头加工完成后应使用通规及止规进行检验，同一材质同一等级同一规格每500个为一检验批，随机抽取3个为一组进行检验，通规能顺利旋入，而止规旋入长度不得超过3P（P为套丝扣数）的为合格丝头，检验不合格的丝头不能使用。7）加工过程中如遇到不明确的地方，要征求技术人员的意见后再加工，
7、不能盲目加工。8）主筋与箍筋连接处用铁丝（火烧丝）采用梅花型绑扎，丝头弯折向结构外侧，不可露出结构面。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2T编号JSJD-CZ-工程名称地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线工程土建施工11合同段项目经理部分项工程名称下穿既有线钢筋工程交底提要下穿既有线中导洞冠梁及顶板钢筋加工及安装施工技术交底交底内容：2.1丝头加工检查1）螺纹牙形及直径：目测并用螺纹环通、止规进
8、行检验。要求牙形完整，牙顶宽度大于0.3P的不完整丝扣累计长度不得超过两个螺纹周长。环通规能顺利旋入螺纹，环止规旋入量不应超过3P（P为螺距）。2）丝头长度：用卡尺或专用量规，其长度应为标准型套筒长度的1/2,其公差为+2P（P为螺距），锁母型接头加长端丝头长度应符合设计要求。3）操作工人每加工10个丝头用环通、止规检查一次，外观检验应逐个进行，丝头表面不得有影响接头性能的损坏及锈蚀。4）经自检合格的接头，应由质检员随机抽样进行检验，以一个工作班内生产的丝头为一检验批，随机抽检10%,且不得少于10个。当合格率小于95%时，应另抽取同样数量的丝头重新检验，当两次检验总的合格率不小于95%时，该
9、批产品为合格。否则，加工该批丝头的设备应停止加工，查明原因并解决后再继续加工丝头，同时应对该批钢筋丝头逐个进行检验，合格者方可使用。对不合格丝头进行分析处理。2.2丝头连接检查1）接头拧紧后单边外露丝扣长度不应超过2P。2）自检合格的钢筋接头，应由现场质检员随机抽样进行检验，在同一施工条件下采用同一批材料的同等级、同型式、同规格接头以连续生产的500个为一个检验批，进行检验和验收，不足500个也按一个检验批计算。3）在每一个检验批中随机抽取15%检验其外观，其合格率不应小于95%,当小于95%时应另抽取同样数量的接头重新检验，当两次检验的总合格率不小于95%时，该批产品为合格，若合格率仍小于9
10、5%时则应对全部接头逐个检验，合格者方可使用，检验出的不合格接头应按要求重新连接，重新连接后仍无法满足要求时，在此种不合格的接头中抽取3个试件进行抗拉强度试验，若抗拉强度均符合规定要求时该批接头叛为合格，若有一个试件的抗拉强度低于规定值，则该批中的不合格接头，应会同设计、监理单位商定处理并记录存档。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号JSJD-CZ-工程名称地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁1
11、6号线工程土建施工11合同段项目经理部分项工程名称下穿既有线钢筋工程交底提要下穿既有线中导洞冠梁及顶板钢筋加工及安装施工技术交底交底内容：2.3 钢筋加工注意事项1）冠梁钢筋端头处需弯折，端头弯折长度不小于15d。2.4 钢筋加工下料单1）接中桩钢筋型号为C28,下料长度为Inb锚固长度满足上述规范及设计要求。如图1所示;中导洞冠梁断面配筋图如图2所示。450图2中桩钢筋锚固示意图图1中桩钢筋锚固示意图2）冠梁钢筋下料单冠梁主筋为72根C25螺纹钢筋,钢筋通长布置,在南北两端头处分别弯锚，弯锚长度不小于15do复合箍筋为JO200,钢筋加工详图如图3、图4所示。3）顶板钢筋下料单单层主体结构导
12、洞内顶板配筋图如图5、图6所示。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号JSJD-CZ-工程名称地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线工程土建施工11合同段项目经理部分项工程名称下穿既有线钢筋工程交底提要下穿既有线中导洞冠梁及顶板钢筋加工及安装施工技术交底交底内容:7I116051J7065L1T11980J哂11图3冠梁主筋加工详图-OCNr-A三4卜L4160,OQ21叶I小F1图4冠梁箍
13、筋加工详图审核人交底人接受交底人?3210Q(W.85m) ?3210Q23220()(W.1m)?32刨皿？321 乎(依4.25m)360364450*HP12OI50图6横向主筋详图图7冠梁箍筋加工详图审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号JSJD-CZ-工程名称地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线工程土建施工11合同段项目经理部分项工程名称下穿既有线钢筋工程交底提要下穿既有线中导洞
14、冠梁及顶板钢筋加工及安装施工技术交底1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号JSJD-CZ-工程名称地铁16号线工程苏州街站交底日期2018年5月25日施工单位中铁十四局集团有限公司北京地铁16号线工程土建施工11合同段项目经理部分项工程名称下穿既有线钢筋工程交底提要下穿既有线中导洞冠梁及顶板钢筋加工及安装施工技术交底交底内容：3、钢筋安装工程3.1 钢筋绑扎工程1）开始安装钢筋前核对已加工好的钢筋种类、型号、规格符合要求，钢筋具有材质证明书或实验报告单，分批堆放整齐。准备足够数量的铁丝（火烧丝）和垫块；划出钢筋位置线，对于钢筋接头错开位置、型号根据规范要求在相应位置划线。2）冠梁钢筋保护层厚度35mm。钢筋保护层采用35*40*5Omm水泥垫块IrnXlm梅花形布置
