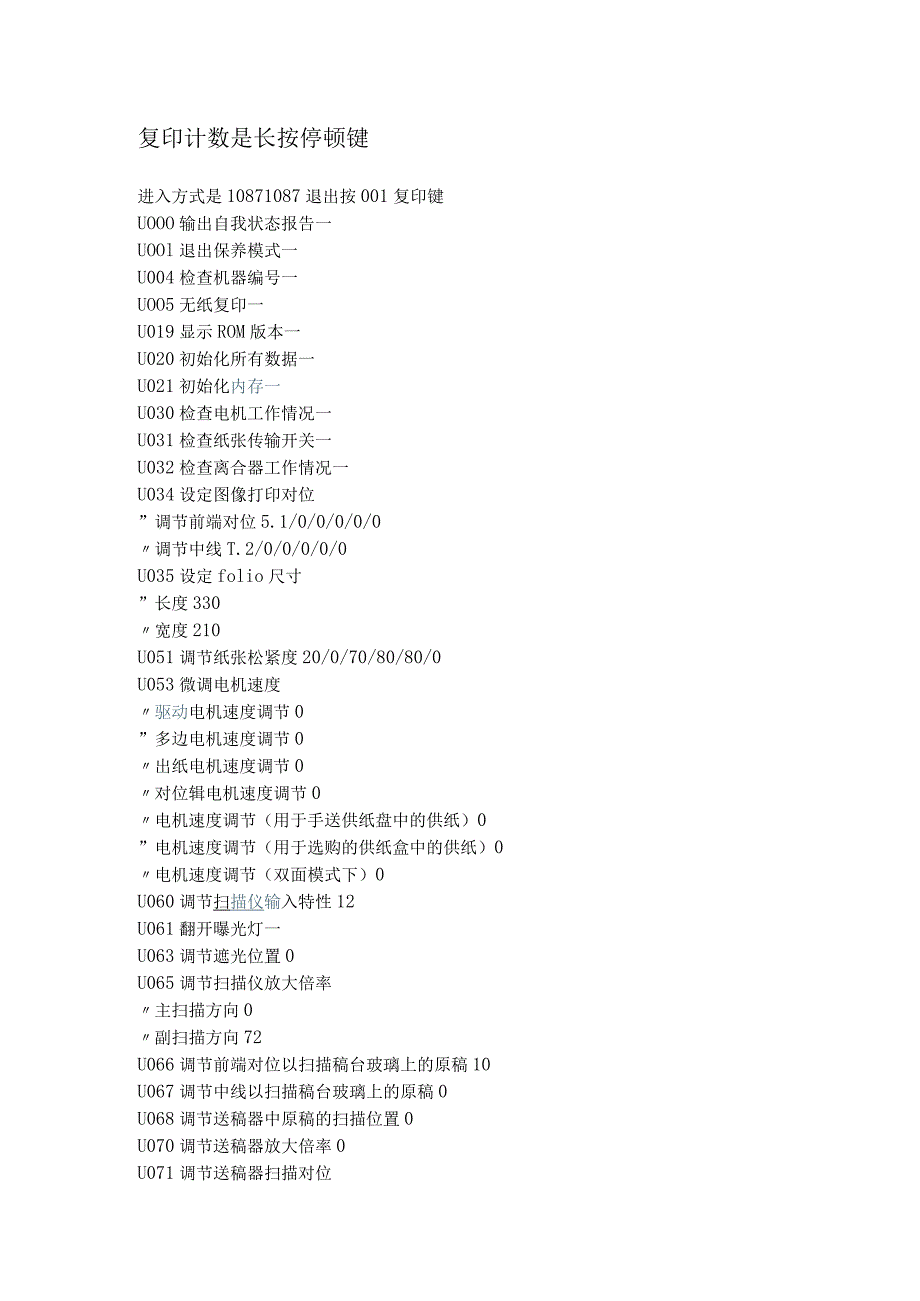

1、复印计数是长按停顿键进入方式是10871087退出按001复印键UOOO输出自我状态报告一UOOl退出保养模式一U004检查机器编号一UOO5无纸复印一U019显示ROM版本一U020初始化所有数据一U021初始化内存一U030检查电机工作情况一U031检查纸张传输开关一U032检查离合器工作情况一U034设定图像打印对位”调节前端对位5.1/0/0/0/0/0调节中线T.2/0/0/0/0/0U035设定folio尺寸”长度330宽度210U051调节纸张松紧度20/0/70/80/80/0U053微调电机速度驱动电机速度调节0”多边电机速度调节0出纸电机速度调节0对位辑电机速度调节0电机速

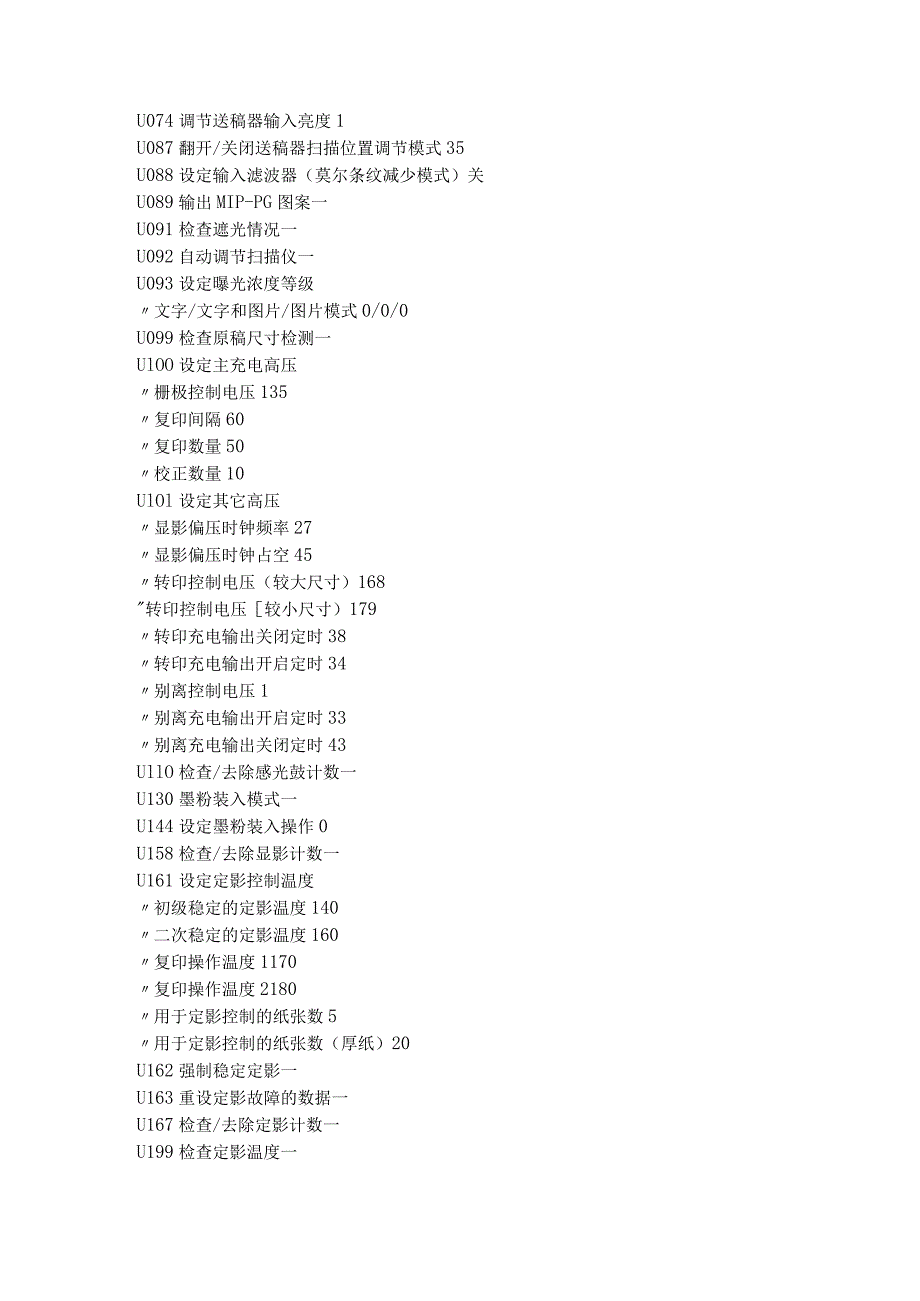

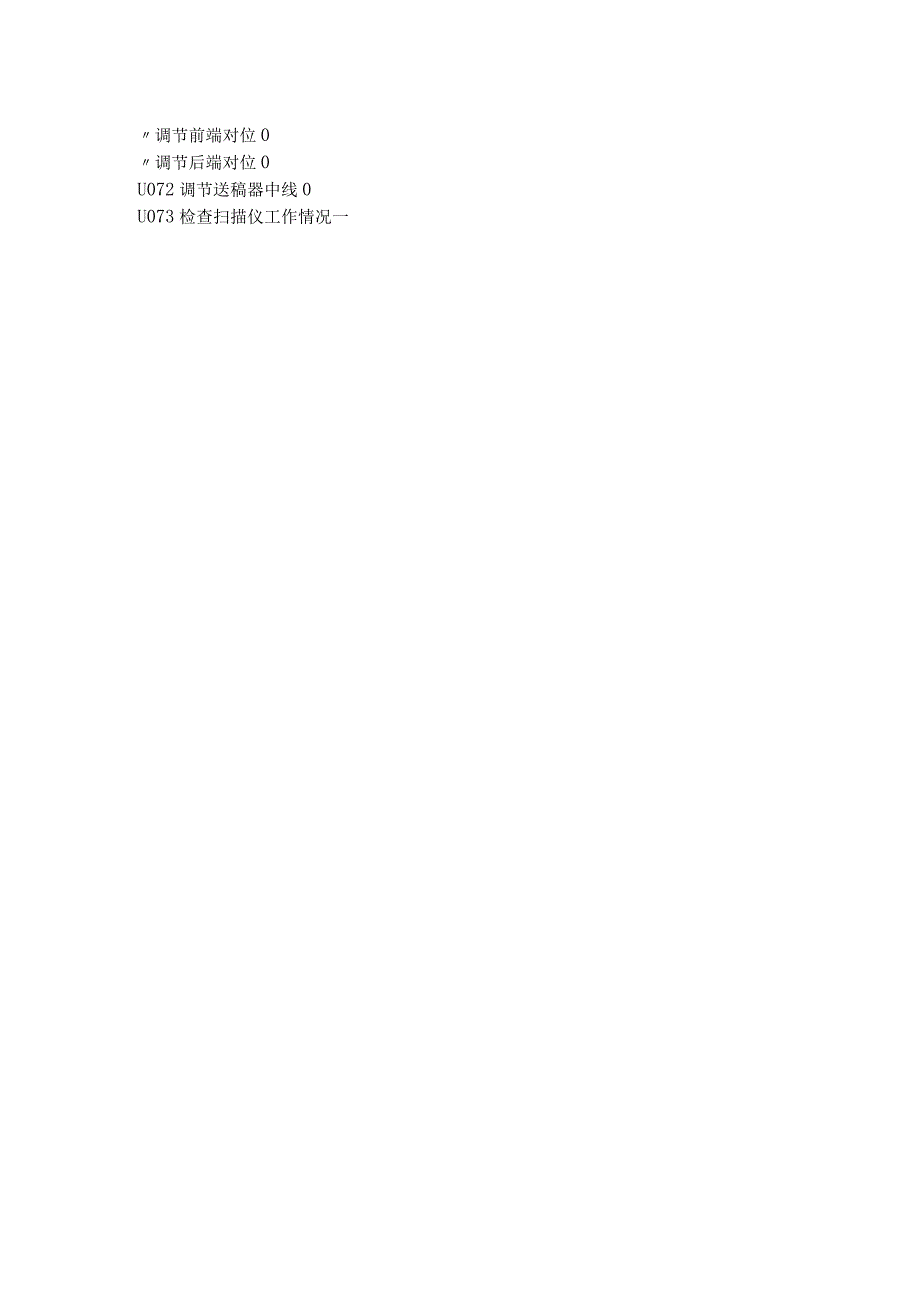

2、度调节（用于手送供纸盘中的供纸）0”电机速度调节（用于选购的供纸盒中的供纸）0电机速度调节（双面模式下）0U060调节扫描仪输入特性12U061翻开曝光灯一U063调节遮光位置0U065调节扫描仪放大倍率主扫描方向0副扫描方向72U066调节前端对位以扫描稿台玻璃上的原稿10U067调节中线以扫描稿台玻璃上的原稿0U068调节送稿器中原稿的扫描位置0U070调节送稿器放大倍率0U071调节送稿器扫描对位调节前端对位0调节后端对位0U072调节送稿器中线0U073检查扫描仪工作情况一U074调节送稿器输入亮度1U087翻开/关闭送稿器扫描位置调节模式35U088设定输入滤波器（莫尔条纹减少模式）
3、关U089输出MIP-PG图案一U091检查遮光情况一U092自动调节扫描仪一U093设定曝光浓度等级文字/文字和图片/图片模式0/0/0U099检查原稿尺寸检测一UlOO设定主充电高压栅极控制电压135复印间隔60复印数量50校正数量10UlOl设定其它高压显影偏压时钟频率27显影偏压时钟占空45转印控制电压（较大尺寸）168转印控制电压较小尺寸）179转印充电输出关闭定时38转印充电输出开启定时34别离控制电压1别离充电输出开启定时33别离充电输出关闭定时43UllO检查/去除感光鼓计数一U130墨粉装入模式一U144设定墨粉装入操作0U158检查/去除显影计数一U161设定定影控制温度初
4、级稳定的定影温度140二次稳定的定影温度160复印操作温度1170复印操作温度2180用于定影控制的纸张数5用于定影控制的纸张数（厚纸）20U162强制稳定定影一U163重设定影故障的数据一U167检查/去除定影计数一U199检查定影温度一U200翻开所有LED-U202设定KMAS主监视系统一U203单独操作送稿器一U204设定是否有钥匙计数卡或钥匙计数器关U207检查操作面板键一U243检查送稿器电机和电磁铁的工作情况一U244检查送稿器各开关一U250设定保养周期150000U251检查/去除保养计数0U252设定地域日本U253在单、双计数之间进展切换A3U254开/关自动启动功能开U
5、255设定自动去除时间90U258检测到墨粉用尽时，切换复印操作单张模式U260改变复印计数定时出纸后U265设定地域规格0U332设定尺寸转换系数1.0U342设定出纸限制开U345设定保养到期指示值一U402调节图像打印的预留装订边一U403调节稿台玻璃上的原稿扫描预留装订边一U404调节送稿器中的原稿扫描预留装订边一U407调节内存图像打印前端对位一U901检查/去除各供纸位置的复印计数一U903检查/去除卡纸计数一U904检查/去除故障显示计数一U905检查/去除送稿器计数一U908检查总计数一U910去除覆盖率数据一U911检查/去除各种纸张尺寸的复印计数一U927去除计数器一U92
6、8检查/去除机器运转计数一U990检查/去除曝光灯亮起时间一U991检查扫描仪计数一U993输出VTC-PG图案一KM-1620自诊断功能KMT620配备自诊断功能。当机器检测到问题时，复印不能执行。而C”和010与781之间的某个数字会交替出现，以说明故障性质。排除故障后，通过翻开和关闭前盖板，或关闭和翻开曳遮开关，自诊断功能可被重设。KM-1620自诊断代码COlO(A010*)代码含义：备份内存读/写故障(主控板)读写数据不匹配。原因分析：备份RAM或主控板不良解决方法：更换主控板，并检查其是否不正常COll(AOll*)代码含义：备份内容数据故障(主控板)备份内存指定区域内的数据与指定
7、数值不匹配。原因分析：备份内存数据出现故障。解决方法：将安全开关关闭后再翻开，并执行保养工程U020以再次设定备份内存数据的内容。原因分析：备份RAM不良。解决方法：如果重设备份内存内容后显示COlL请更换备份RAM或主控板。CO15(A015*)代码含义：备份内存读/写故障(驱动板)读写数据不匹配。原因分析：备份RAM或驱动板不良。解决方法：更换驱动板，并检查其是否不正常。CO16(A016*)一备份内存数据故障(驱动板)备份内存指定区域内数据与指定数值不匹配。原因分析：备份RAM或主控板不良解决方法：将安全开关关闭后再翻开，并执行保养工程U020以再次设定备份内存数据的内容。原因分析：备份
8、RAM不良。解决方法：如果重设备份内存内容后显示C016,请更换备份RAM或驱动板。C0170一计数故障当电源翻开时，主控板驱动板上的总计数和扫描计数都不正常。原因分析：主控板或驱动板不良。解决方法：更换主控板或驱动板，并检查其是否工作正常。C018一机器编号不匹配当电源翻开时，机器编号与主控板和驱动板不匹配。原因分析：未安装正确的EEPROM。解决方法：安装正确的EEPROM。如果问题仍未解决，请怀服务管理部门联系。原因分析：EEPROM数据损坏解决方法：请与服务管理部门联系。C021(A021*)一主控板和驱动板之间通信故障当电源翻开时，机器三秒钟未检测到SBSY低电平和SDIR高电平。原
9、因分析：接插件端子接触不良。解决方法：检查主控板上的YC6接插件和驱动板上的YCI接插件的连接情况，以及接插件端子的连通性。如有必要，请对其进展修理或更换。原因分析：主控板或驱动板不良。解决方法：更主控板或驱动板，并检查其是否工作正常。C041(A041*)代码含义：选购的送稿器通信故障当电源翻开时，机器三秒钟未检测到连续五次通信失败。原因分析：未正确安装送稿器。解决方法：检查送稿器安装状态，假设安装不当请调节。原因分析：主控板或送稿器驱支板不良。解决方法：更换主控板或送稿器驱动板，并检查其是否工作正常。C042(A042*)一选购的第一供纸盒通信故障连续五次通信失败。原因分析：供纸盒安装不正
10、确。解决方法：检查供纸盒的安装情况，假设安装不当请调节。原因分析：主控板或纸盒控制板不良。解决方法：更换主控板或纸盒控制板，并检查其是否工作正常。C050(A050*)代码含义：选购的第二供纸盒通信故障连续五次通信失败。原因分析：供纸盒安装不正确。解决方法：检查供纸盒的安装情况，假设安装不当请调节。原因分析：主控板或纸盒控制板不良。解决方法：更换主控板或纸盒控制板，并检查其是否工作正常。C051(A051*)代码含义：选购的第三供纸盒通信故障连续五次通信失败。原因分析：供纸盒安装不正确。解决方法：检查供纸盒的安装情况，假设安装不当请调节。原因分析：主控板或纸盒控制板不良。解决方法：更换主控板或
11、纸盒控制板，并检查其是否工作正常。C061(A061*)代码含义：位图(DIMM)故障位图DRAM的数据或地址总线出现故障。原因分析：主控板不良。解决方法：更换主控板，并检查其是否工作正常。原因分析：DIMM安装不正确。解决方法：检查DIMM是否正确插入主控板上的插座。原因分析：DlMM安装不良。解决方法：更换DIMM,并检查其是否工作正常。C062(A062*)代码含义：内存输入接口故障图像传输开场后10秒内未完成读入一幅图像。原因分析：主控板不良解决方法：更换主控板，并检查其是否工作正常。C063(A063*)代码含义：DMA故障在指定时间内，DMA传输压缩的、解压的、旋转的、重定位的或边
12、空的图像数据都不能完成。原因分析：主控板不良解决方法：更换主控板，并检查其是否工作正常。C080(A080*)代码含义：图像处理故障J05被检测到两次。原因分析：驱动板不良。解决方法：更换驱动板，并检查其是否工作正常。C200代码含义：驱动电机故障驱动电机翻开1秒之后，LOCKALM信号保持高电平1秒。原因分析：驱动电机的插接件端子接触不良。解决方法：重新插入接插件。同时请检查接插件电缆连通性是否完好。如果不能连通，请修补或更换电缆。原因分析：驱动电机的旋转控制电路不良。解决方法：更换驱动电机。原因分析：驱动传输系统不良。解决方法：检查各辐和齿轮是否旋转顺畅。如果不顺畅，请对轴套和齿轮进展润滑
13、。检查是否有齿轮损坏，如果有，请更换。C310代码含义：扫描架故障当电源翻开或复印放置在稿台玻璃上的文件时，初始位置不正确。原因分析：接插件端子接触不良。解决方法：重新插入接件。同时请检查接件电缆连通性是否完好。如果不能连通,请修补或更换电缆。原因分析：扫描仪初始位置开关不良。解决方法：请更换扫描仪初始位置开关。原因分析：驱动板不良。解决方法：更换驱动板，并检查其是否工作正常。原因分析：扫描仪电机不良。解决方法：更换扫描仪电机。C320（A320*）代码含义：曝光灯故障在开场复印前的指示灯检查中，带CCD的遮光板的扫描平均值为128或以上。原因分析：接插件端子接触不良。解决方法：重新插入接插件
14、。同时请检查接插件电缆连通性是否完好。如果不能连通，请修补或更换电缆。原因分析：曝光灯或灯控板不良。解决方法：更换曝光灯或灯控板。原因分析：驱动板不良。解决方法：更换驱动板，并检查其是否工作正常。原因分析：遮光位置不正确。解决方法：调节稿台玻璃（遮光板）的位置。如果故障仍然出现，请更换扫描仪初始位置开关。C330（A330*）代码含义：光学系统（AGC）故障在AGC之后，CCD处不能获得正确的输入。原因分析：曝光灯亮度不充足。解决方法：更换曝光灯或灯控板。原因分析：驱动板不良解决方法：更换驱动板，并检查其是否工作正常。原因分析：遮光位置不正确。解决方法：调节稿台玻璃（遮光板）的位置。如果故障仍然出现，请更换扫描仪初始位置开关。C400代码含义：多边电机同步故障-START信号翻开后15秒内多边电机未到达稳定速度。原因分析：多边电机的接插件端子接触不良。解决方法：重新插入接插件。同时请检查接插件电缆连通性是否完好。如果不能连通，请修补或更换电缆。原因分析：多边电机不良。解决方法：更换LSU。原因分析：驱动板不良。解决方法：更换驱动板，并检查其是否工作正常。C401代码含义：多边电机稳定状态故障多边电机旋转稳定后，出现连续5秒旋转不稳定。原因分析：多边电机的接插件端子接触不良。解决方法：重
