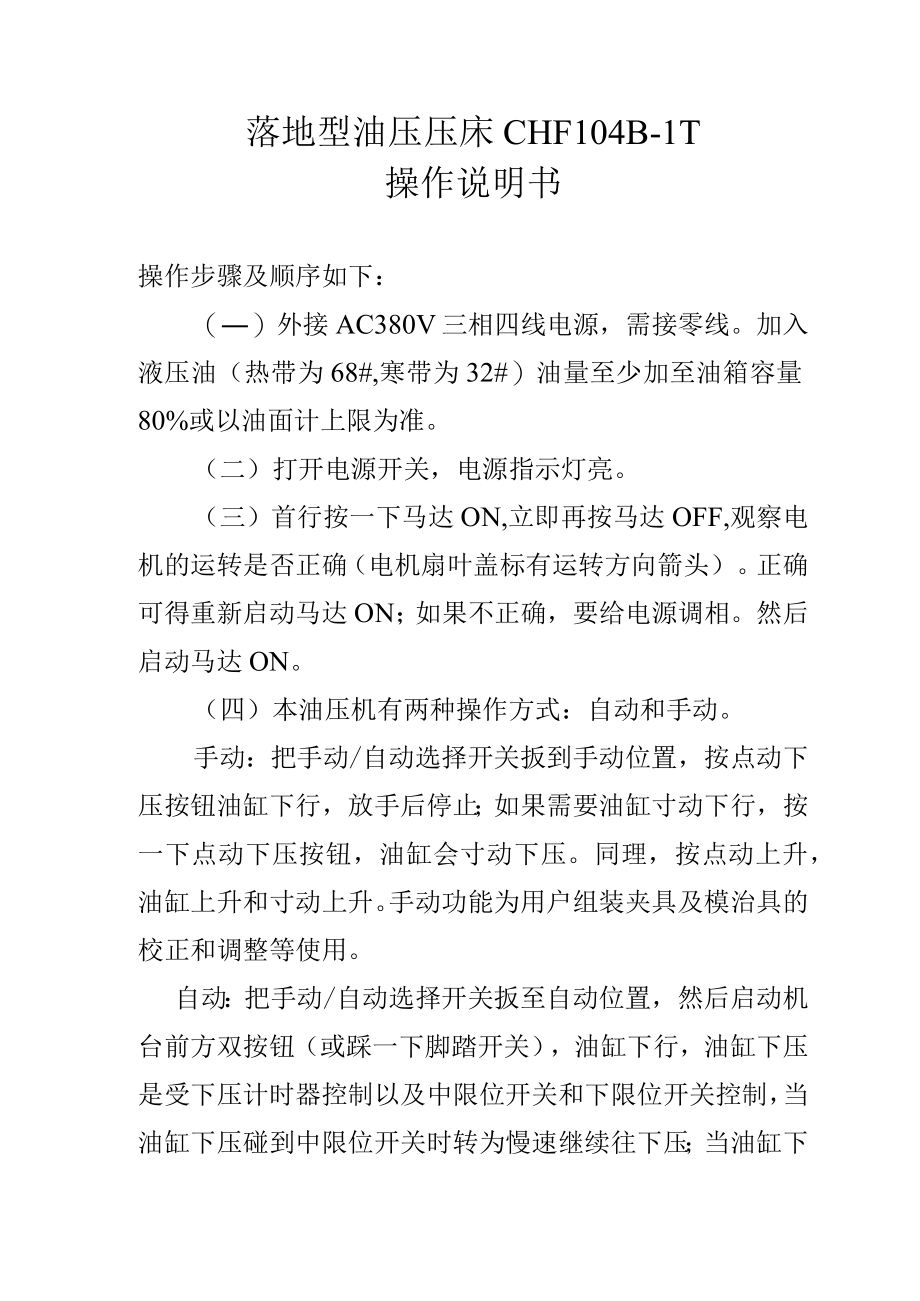

1、落地型油压压床CHF104B-1T操作说明书操作步骤及顺序如下：（）外接AC380V三相四线电源，需接零线。加入液压油（热带为68#,寒带为32#）油量至少加至油箱容量80%或以油面计上限为准。（二）打开电源开关，电源指示灯亮。（三）首行按一下马达ON,立即再按马达OFF,观察电机的运转是否正确（电机扇叶盖标有运转方向箭头）。正确可得重新启动马达ON；如果不正确，要给电源调相。然后启动马达ON。（四）本油压机有两种操作方式：自动和手动。手动：把手动/自动选择开关扳到手动位置，按点动下压按钮油缸下行，放手后停止；如果需要油缸寸动下行，按一下点动下压按钮，油缸会寸动下压。同理，按点动上升，油缸上升

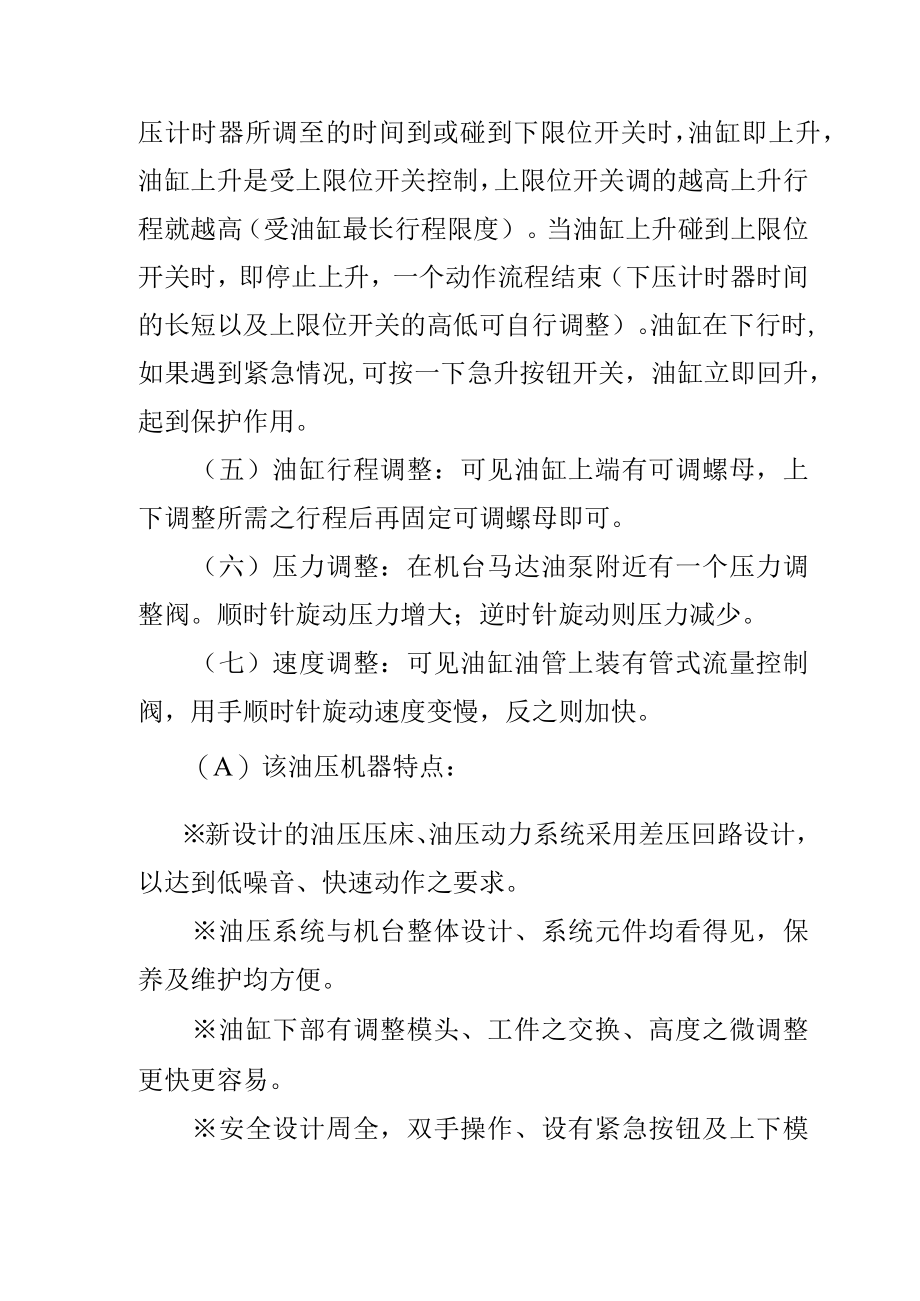

2、和寸动上升。手动功能为用户组装夹具及模治具的校正和调整等使用。自动：把手动/自动选择开关扳至自动位置，然后启动机台前方双按钮（或踩一下脚踏开关），油缸下行，油缸下压是受下压计时器控制以及中限位开关和下限位开关控制，当油缸下压碰到中限位开关时转为慢速继续往下压；当油缸下压计时器所调至的时间到或碰到下限位开关时，油缸即上升，油缸上升是受上限位开关控制，上限位开关调的越高上升行程就越高（受油缸最长行程限度）。当油缸上升碰到上限位开关时，即停止上升，一个动作流程结束（下压计时器时间的长短以及上限位开关的高低可自行调整）。油缸在下行时,如果遇到紧急情况,可按一下急升按钮开关，油缸立即回升，起到保护作用。
