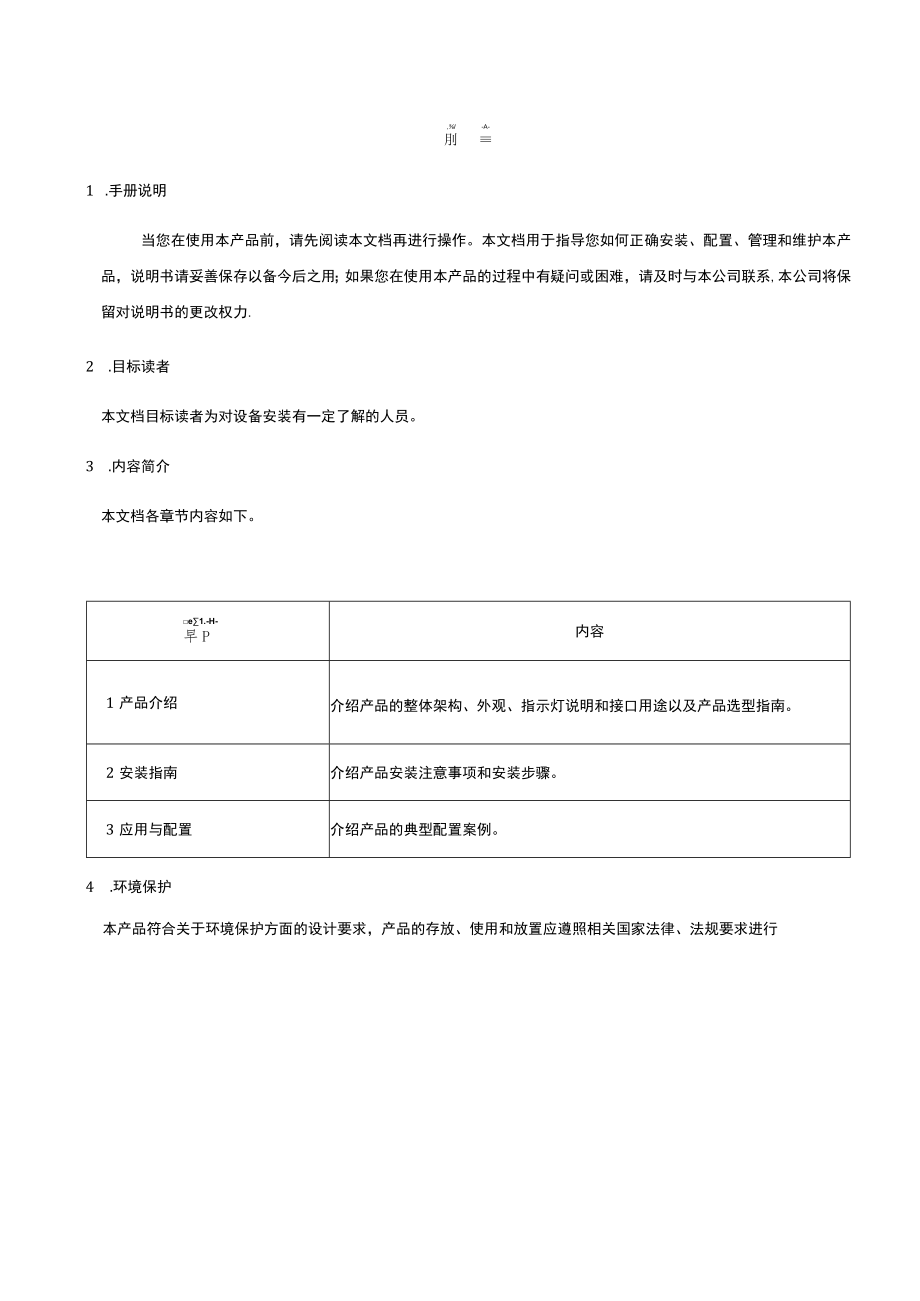

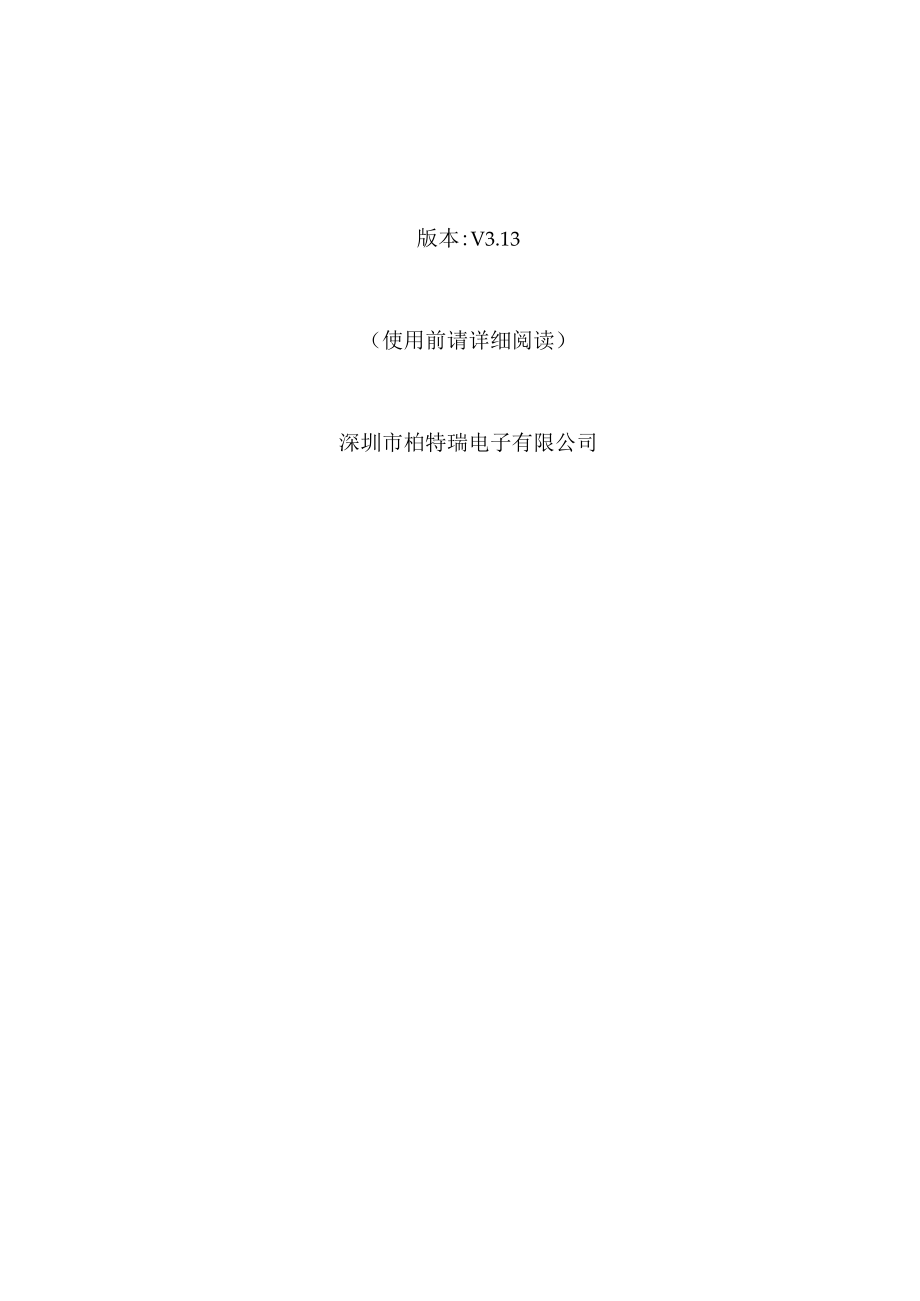

1、蓄电池监测系统用户手册用户手册(中文版)BTR版本:V3.13(使用前请详细阅读)深圳市柏特瑞电子有限公司,I-A-刖1 .手册说明当您在使用本产品前,请先阅读本文档再进行操作。本文档用于指导您如何正确安装、配置、管理和维护本产品,说明书请妥善保存以备今后之用;如果您在使用本产品的过程中有疑问或困难,请及时与本公司联系,本公司将保留对说明书的更改权力.2 .目标读者本文档目标读者为对设备安装有一定了解的人员。3 .内容简介本文档各章节内容如下。e1.-H-早P内容1产品介绍介绍产品的整体架构、外观、指示灯说明和接口用途以及产品选型指南。2安装指南介绍产品安装注意事项和安装步骤。3应用与配置介绍

2、产品的典型配置案例。4 .环境保护本产品符合关于环境保护方面的设计要求,产品的存放、使用和放置应遵照相关国家法律、法规要求进行安全信息1危险注意事项1.1 只有经过许可的人员方可安装和调试设备。1.2 使用正确的电源接入线、避免火灾。1.3 避免输入电压过载。避免电击,禁止接触标有危险告警指示的端子和连线。1.4 不要在湿度超过95%的地方使用设备,不要在海拔高于6000米的地方使用设备。2 .设备损害事项2.1 设备必须使用正确的输入电压。2.2 设备出现故障后要及时提交维护申请。2.3 禁止打开设备机箱,特别是设备通电情况下。3 .安全标识3.1 在设备有告警表示的地方请务必参考用户手册。

3、3.2 请格外注意以下标志,违规操作将给客户带来危险。ADANGERFgttVokage4 .认证4.1 本设备通过CE认证。前言11 .手册说明12 .目标读者13 .内容简介14 .环境保护1安全信息21 .危险注意事项22 .设备损害事项23 .安全标识24 .认证2第一章产品概述11.1 产品特点11.2 应用范围11.3 系统拓扑架构31. 4模块功能介绍61.5产品选型指南16第二章安装212. 1安装注意事项212.2 蓄电池单体模块安装222.3 总电压、总电流采集传感器安装222. 4系统采集主机接线与安装22第三章应用与配置273. 1调试前的准备工作273. 2通讯参数配

4、置293. 3采集主机系统参数设置与数据查看32第一章产品概述BRS-2000蓄电池在线监控系统主要有3部分组成:蓄电池单体模块、一体化总电压总电流传感器、系统采集主机;其中:蓄电池单体模块用于测量单节电池的电压、温度、内阻。一体化总电压总电流传感器用于测量每个电池组的总电压和充放电电流。系统采集主机主要用于和多组电池数据的收发与管理,与系统监控平台通过RS485总线或TCP/IP网络进行数据传输,用于实时监测。1.1 产品特点 采用交流测试方法,进一步有效揭示电池特性和老化趋势。系统采用微弱的交流测试电流,对电池没有损害。测试系统对电池组组装和运行环境没有任何影响。 采用光电隔离测试技术和多

5、重保护方案,安全可靠,实现每时每刻监测电池单体电压、内阻、温度以及总电压、总电流数据。 系统采用自动巡检模式,免维护。最大支持挂接128个单体蓄电池模块,数据采集频率可根据需求自行调整(单次循环采集周期的长度与挂接的蓄电池单体模块数量有直接关系)。 蓄电池内阻可根据需要调整上报时间,最小可实现每分钟上报一次内阻数据。 系统支持多种多样的事件管理和告警判据逻辑,以及详细的历史数据记录,提供维护分析事实。 系统采集主机和蓄电池单体模块之间可选择2.4G无线连接和有线连接两种方式,适应现场各种不同施工场合。 蓄电池单体采集模块自带1.ED显示功能,支持现场查看每个模块的电压,内阻,温度以及模块地址,

6、无线频段等数据。 系统具备蓄电池均压充电功能,采集主机定时计算每节单体蓄电池的浮充电压偏离度,对电压偏离度较高的蓄电池启动均压充电功能。 系统数据上行支持RS485以及TCP/IP以太网网络化管理,有利于扩容和集中监控。 符合IEEEII88规范推荐的电池维护方式。采用标准MODBUS-RTU协议。1.2 应用范围BRS-2000蓄电池在线监控系统可监控常用的2V,6V,12V蓄电池,电池容量可达2000AH,电池组的总电压可以覆盖0650V,满足绝大多数用户要求。BRS-2000蓄电池在线监控系统采用科学测试与管理方法,定时启动电池交流内阻测试,直观有效反映电池的性能,遵守IEEE1.188

7、标准建议,因此特别适合可靠性要求高监控场合,如医疗/铁路/航空/电信/银行/电力/数据中心等场合。1.3系统拓扑架构BRS-2000蓄电池在线监控系统由一个系统采集主机、若干个蓄电池单体模块(与电池数量相同)和若干个一体化总电压总电流采集传感器模块构成(1个主控采集模块最大支持挂接4个总电压总电流传感器,1个主控采集模块最大支持挂接128个蓄电池单体模块)。系统采集主机和蓄电池单体模块之间的连接方式有两种,分别为2.4G无线采集方式和S-BUS总线采集方式。系统采集主机可通过软件配置选择使用无线采集还是有线采集方式(蓄电池单体模块有2.4G无线版本和S-BUS有线版本,安装时请根据实际采购的蓄

8、电池单体模块通信传输方式来选择相应的安装结构:如下图1.图2所示:)总电压总电流传感器模块同时集成了蓄电池组总电压测量和蓄电池组充放电总电流的测量功能。该模块采用RS-485通讯总线和主控采集模块进行数据通信,同时从系统采集主机获取12V直流电源为自身供电。蓄电池监控系统有线采集框架图:实体媛侧图RS485、TCP/IP监控中心t1.DC24V/48V供电S-BUSS-BUS总电压、电流模块Oi电池0”电池03电油M电池电池采集模块一32电沧IIPS-I-I1.TS-1-2UPS-1-3蓄电池在线监测-有线传输方式联网示意图电池表面温度图1BRS-2000蓄电池在线监控系统有线连接方式框架图蓄

9、电池监控系统无线采集框架图:电池采集模块ITS-I-I电池表面温度UPS-1-2UPSZ蓄电池在线监测-无线传输方式联网示意图图2BRS-2000蓄电池在线监控系统无线连接方式框架图1.4模块功能介绍1. 4.1系统采集主机系统采集主机是整个蓄电池监控系统的核心组件。主要进行蓄电池数据的收集、告警判断、处理上传等工作。用户可通过系统采集主机查询蓄电池组电池的详细数据和告警数据。采集主机外部特征:图3BRS-2000主控模块外部特征采集主机前面板示意图:图4BRS-2000前面板示意图电源:系统采集主机电源输入口,电源输出范围15飞OV,兼容24V,48V直流供电。上行通信:RS485上行通讯接

10、口,两个A1.之间以及两个B1.之间内部并接,方便485通讯级联。总电压电流传感器:外接总电压总电流传感器,最大支持并接4个传感器,以不同的地址进行区分。该端口对外提供+12V和IXN)端子用于给传感器供电,A2B2端子为下行485通讯端口,用于和总电压总电流传感器之间进行数据通信。模块采集总线:s-BUS有线采集总线端口,用于系统采集主机和蓄电池单体模块之间的有线数据采集。网口:上行TCP/IP网络传输接口,支持TCP_SERVER,TCPC1.IENT,UDP_SERVER,UDP_C1.IENT网络通讯模式,由于系统采集主机为被动式数据传输,因此该TCP/IP网络传输默认配置为TCP.S

11、ERVER网络模式。ANT:2.4G无线采集收发信号天线,用于系统采集主机和蓄电池单体模块之间的无线数据采集。注明:系统采集主机可支持2.4G无线采集和S-BUS有线采集,但同一时刻只能使用其中一种采集模式,请根据实际蓄电池单体模块的数据传输特性选择使用有线还是无线数据采集。表1主控采集模块规格规格BRS-2000主控采集模块输入电源电压DC24VDC48V兼容最大功耗小于6W浮充电压采集频率2s蓄电池温度采集频率2s总电压、电流采集频率W2s内阻采集频率21分钟(最大60000分钟)直流输出DC12V/1A通讯端口TCP/IP、RS-485波特率1200、2400、4800、9600、192

12、00bps可接模块数128可接电池组数4模块接入方式2.4G无线或S-BUS采集总线支持无线接入频段16个频段(2.4GHZ)外形尺寸160*96*32mm标准重量约50Og认证CEBRS-2000采集主机尺寸示意图:图5BRS-2000主控模块尺寸1.4.2蓄电池单体模块蓄电池单体模块主要完成对蓄电池的电压、温度、内阻参数测量工作。通过预设的时间间隔自动启动相应数据测量,最后将数据返回给系统采集主机。测量回路与系统采集主机之间采用光电隔离或2.4G无线通讯,确保用户系统安全。蓄电池单体模块由蓄电池直接供电,功耗极低(小于30mA),对电池影响可忽略不计。蓄电池单体模块正面特征:通信电压内阻温

13、度VmI二I-I-ICI1.I.UiRsensorBatteryMonitoringUnit图6蓄电池单体模块正面特征图面板指示灯说明:通信指示灯:用于指示蓄电池单体模块与系统采集主机之间的通讯连接状态,当系统采集主机向某个蓄电池单体模块发起通信并请求数据时,该通讯实施等闪烁一次电压指示灯:当该灯亮起时代表数码管显示的内容为蓄电池单体电压数据内阻指示灯:当该灯亮起时代表数码管显示的内容为蓄电池单体内阻数据温度指示灯:当该灯亮起时代表数码管显示的内容为蓄电池单体温度数据蓄电池单体模块接口示意图:ABCDTXDGNDGNDRXD图7:电池接线端子示意图图8:S-BUS总线端子示意图重要说明:图8为

14、有线数据传输版本的蓄电池单体模块S-BUS总线端子示意图,采用RJH四芯接口。如果选购2. 4G无线数据传输版本的蓄电池单体模块则不支持S-BUS数据采集总线。蓄电池单体模块面板按键及操作说明:菜单按键、确认按键两种功能复用。在默认主界面长按此按键3秒以上,进入模块地址设置界面CHH(备注:无线频段设置只有具备无线传输短按此按键则进入无线频段i殳置界面IIJU功能的蓄电池模块才具备,S-BUS有线传输的蓄电池单体模块没有此功能)。继续短按此按键则会进入到默认主界面,此时需要重新长按此按犍3秒以上才会继续进入模块地址设置界面。此按键在短按过程中不会保存设置参数,在模块地址发置界面或者无线频段设置界面,长按此按键3秒以上则会保存被设置的模块参数,同时显示SAVE提示因也弋表保存参数成功。分别为上调增加、下调减少按键。在模块地址设置界面或者无线频段设置界面通过上调或者下调按键来调整模块的通讯参数。蓄电池单体模块的地址设置范围1128,默认地址为1。同一个系统采集主机下挂载的蓄电池单体模块地址必须是连续的,并且是从地址1开始。例如:系统采集主机下一共配置挂载了32个蓄电池单体模块,则蓄电池单体模块的地址必须从
