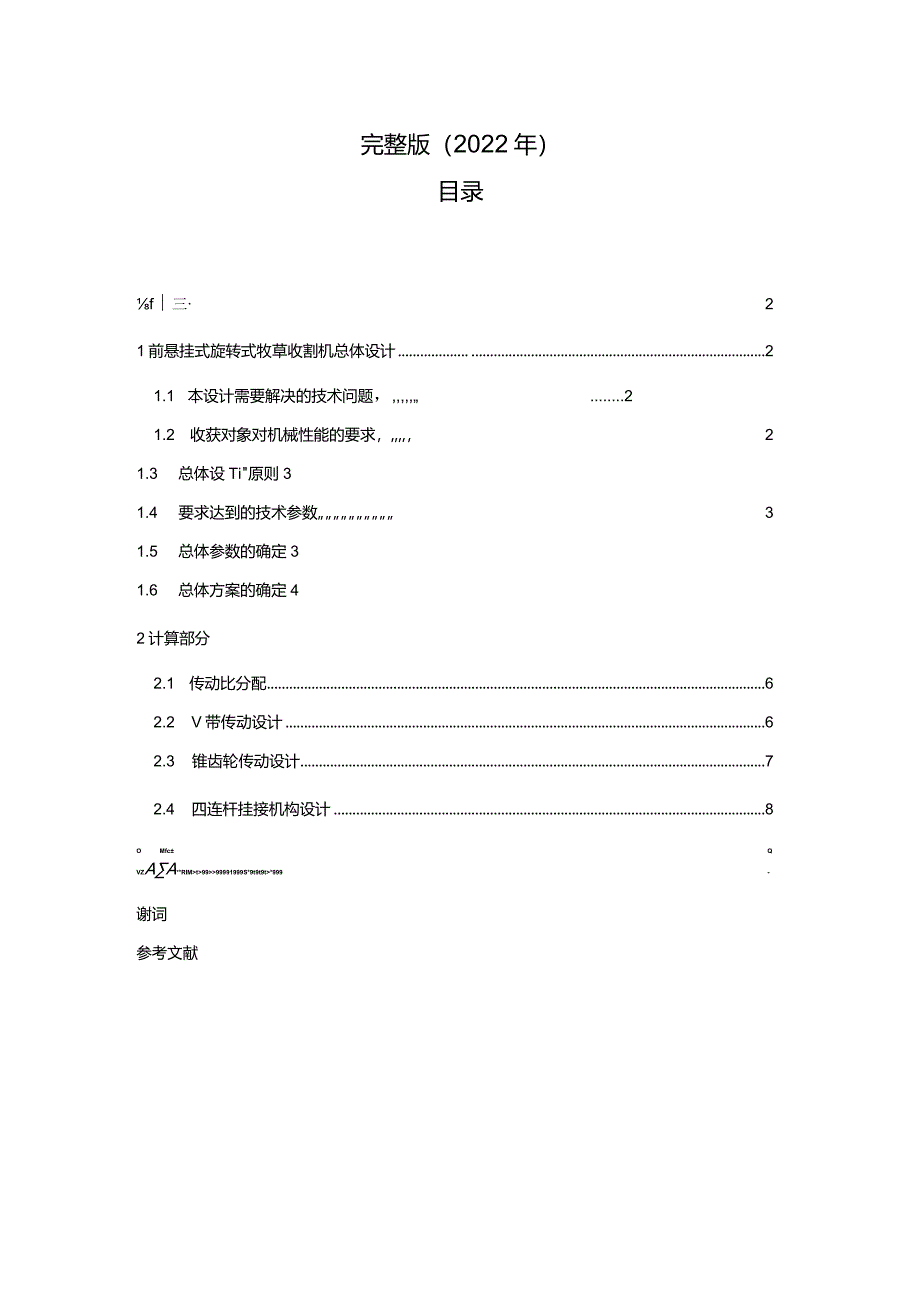

1、完整版（2022年）目录f三21前悬挂式旋转式牧草收割机总体设计21.1 本设计需要解决的技术问题，,21.2 收获对象对机械性能的要求，,，21.3 总体设Ti原则31.4 要求达到的技术参数31.5 总体参数的确定31.6 总体方案的确定42计算部分2.1 传动比分配62.2 V带传动设计62.3 锥齿轮传动设计72.4 四连杆挂接机构设计8OMfcQVZAA*RIMt9999991999S*9t9t9t*999-谢词参考文献小型悬挂旋转式割草机中传动部件和机架设计摘要：针对牧草收获产业，本文介绍了牧草收获机在国内的发展现状，对国内各种牧草收获机机型进行了分析，并在此基础上，设计出了前悬挂
2、旋转式牧草收割机。该机器对牧草种类和样式有广泛的适应性，这为大规模开发利用旋转式牧草收割机产品提供了良好的发展机遇。关键词：牧草；旋转式；收获机械Thetransmissiontheframede幽insmallsuspensionrotarytypefieldmowerAbstract:Accordingtotheforageharvestingindustry,thispaperintroducesthedevelopmentstatusofforageharvesterinChina.Designofthefrontsuspensionrotarymoweronthisbasis.Thi

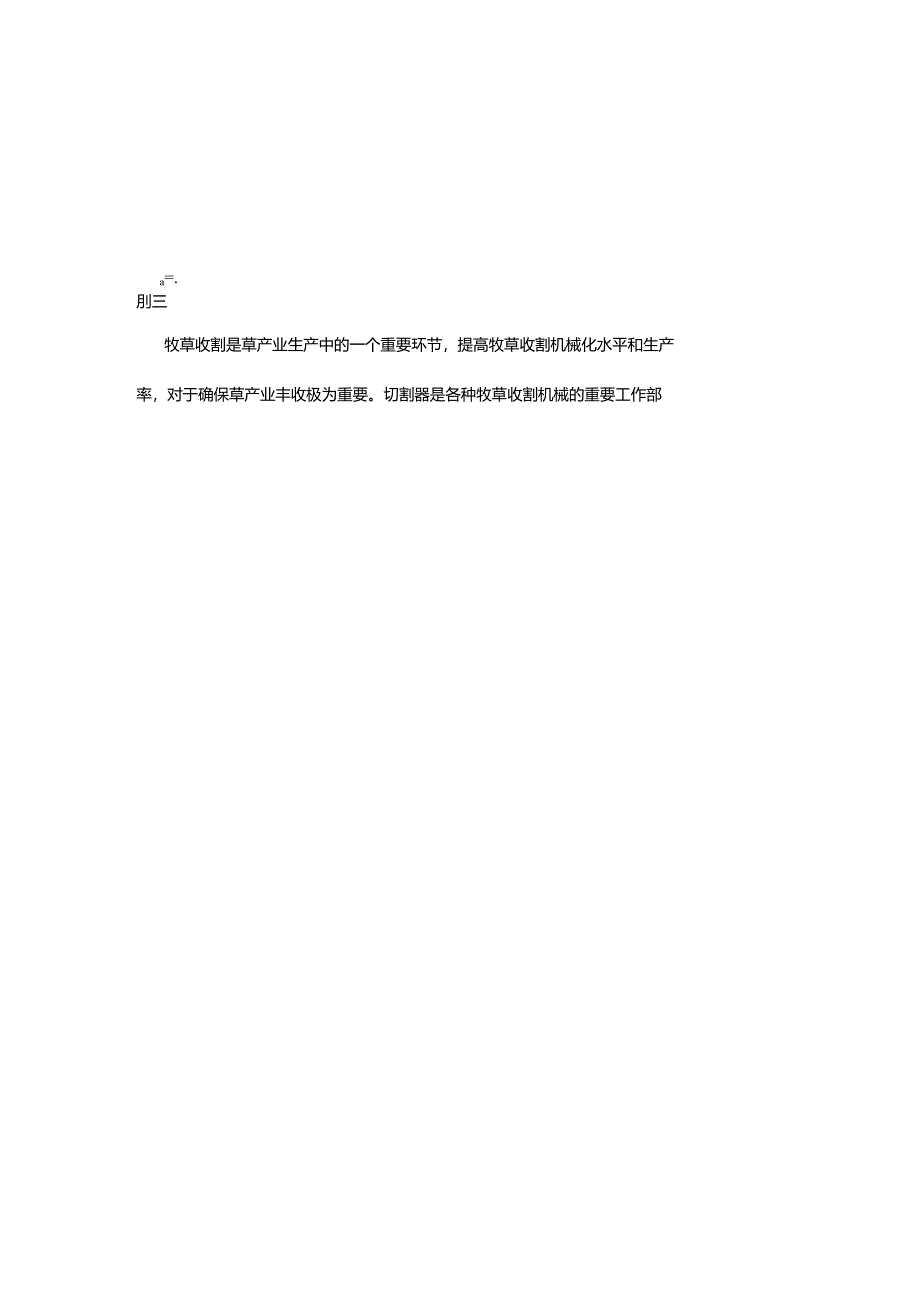

3、smachinewidelyonpasturetypesandstyleshaveadaptability.Thisprovidesagoodopportunityforthedevelopmentoflarge-scaleexploitationandutilizationofrotarymowerproduct.Keywords:pasture;rotarytype;harvestingmachinerya=.刖三牧草收割是草产业生产中的一个重要环节，提高牧草收割机械化水平和生产率，对于确保草产业丰收极为重要。切割器是各种牧草收割机械的重要工作部件，目前，各种牧草收割机械普遍采用的切割器有
4、往复式和回转式两种。回转式切割机属无支承切割，不产生堵塞现象，更换刀片简易。本次设计的双圆盘式割草机，选用回转式切割器，对牧草的适应性强，特别适应于稠密、倒伏和缠连的牧草，工作平稳，生产率高。设计的双圆盘割草机有以下几个特点：一、该机具由小四轮拖拉机前悬挂作业，主要有挂接、升降、传动、切割等机构组成，设计简单，结构紧凑；二、本机具的升降由拖拉机液压手柄操纵，通过升臂、钢丝绳、滑轮等机构提升拉杆，完成机具的水平升降；三、动力由拖拉机飞轮传递，机具皮带轮布置在两个齿轮箱中间，两个皮带轮处在同一个平面内，结构更紧凑；四、机具前端设置了防护栏和防护罩，刀盘制作成碟形，使刀片旋转时与地面成一定角度，且脱
5、落或飞出时不致伤人，安全可靠。本次设计主要完成了圆盘式割草机的总体方案的选型，切割器的总体设计，传动系统的设计，主要零部件的设计与校核。1前悬挂式旋转式牧草收割机总体设计1.1本设计需要解决的技术问题）选择与设计机具结构类型0）确定机具的传动方案6）选择并确定刀片切割速度）选择并设计拖拉机与机具的挂接机构）确定动力参数和分配合适的传动比1.2收获对象对机械性能的要求）牧草的稠密程度和含水量要相比于谷物要高，因此相应切割刀片的切割速度要适当大一些，回转式割草机的切割速度为70-100ms0）由于作业环境相对恶略，遇到障碍物时，切割器能够迅速提升，所以应具有灵活的起落机构6）为了减少牧草的收获损失
6、，增加经济效益，应对机器进行严格的限制，减少机械队牧草的翻动和滚压，所以割下来的牧草应厚度适宜，且保证切割下来后能够均匀的铺放在地面上）刃口应具有很好的耐磨特性，刀具要具有保护装置）结构简单，使用维护方便，指标先进技术经济1.3总体设计原则）牧草收割作业季节性强，作业时间有限，故应采用工作机与动力机分离式。动力由小四轮拖拉机皮带输出。本机采用前悬挂式连接方式，由小四轮拖拉机液压油缸作为提升动力。切割器用旋转式上传动圆盘切割器；0）本机选用旋转式切割器，对牧草的适应性强，特别适应于稠密、倒伏和缠的牧草，工作平稳，能以812kmh的作业速度H作，生产率高；6）旋转式切割器转速较高，设计中应考虑到运
7、动件和切割器的安全防护问题）左、右两个切割器采用通过机架刚性连接，作业时两个刀盘上的刀片转向相反，以保证牧草集垄和铺放整齐；）降低整机生产成本，以提高经济性。1.4要求达到的技术参数）作业幅宽：140Omm0）作业速度：8-12kmh6）割茬高度：20-5Omm）刀片切割速度：70-100ms）生产率：6-8亩/小时）使用可靠性：96%0）机具使用质量：250kg1.5总体参数的确定1 .配套动力:2OkW以上功率的小四轮拖拉机。2 .作业幅宽：旋转式割草机的作业幅宽决定于配套拖拉机的功率。根据拖拉轮1400mm距，牧草种类等结合因素，初步选择作业幅宽为3 .280小四轮拖拉机参数(约翰迪尔中
8、国)(1)后轮轮距:1570mm(2)液压后壁提升力：5.29KN(3)标定功率:20.6KW(4)飞轮上的皮带轮外径:150mm4 .上传动式圆盘切割器(1)刀盘数:2个(2)刀片:2X3片(3)刀盘直径:500mm刀盘转速：1833r/min5.1作业速度:8-12km/h.样机质量控制在25Okg以内。1.6总体方案的确定方案1该旋转圆盘式割草机由自由盘、驱动盘、割刀、传动装置、悬挂装置、弹性缓冲器等部组成，其传动结构见图2-1工作原理该机采用15马力以上拖拉机后悬挂方式。上下两根调整弹簧，一根大弹簧上端连在悬挂架上，下端连接在切割器上端合适位置；另一根较小的弹簧上端也连在悬挂架上。下端
9、连在主梁的合适位置。工作时，自由盘与地面凸起处接触，弹性缓冲装置起到仿形作用，使左右侧对地压力均衡，对保证割茬高度一致是很有好处的。该机动力由拖拉机侧输出轴输出.经传动装置带动驱动盘对牧草进行收割。该割草机的特点该旋转圆盘式割草机，生产效率高，动力消耗低，能够适应各种复杂地况的草场。生产率可达到0.33-0.4hm2ho割草高度控制0.030.04m,条铺整齐不杂乱。因此，该机型在转速，刀盘直径等参数的选择、匹配上是科学合理的，不仅各项性能指标均超过以往各种机型，而且移动灵活，操作维修方便。图21转盘式割草机示意图1.自由盘2.割刀3.驱动盘4.传动装置5.悬挂装置6.弹性缓冲器方案2根据作业
10、约束条件和设计原则，机具采用前悬挂式作业方式，主要有平行四连杆升降机构、机架、圆盘式切割装置、传动机构、甩草筒、防护栏等几部分组成。设计方案和结构如图2-2图22双圆盘割草机示意图1拖拉机飞轮皮带轮2四连杆升降机构3机架4甩草桶5切割器滑底6上刀盘7刀片8防护栏9齿轮机构工作原理：机具通过平行四连杆机构和辅助挂接件悬挂于拖拉机前方，动力由拖拉机飞轮皮带轮传入，机具的升降由拖拉机液压提升，同时接合动力切割器开始旋转，刀片销链在刀盘上，通过高速旋转割下牧草。两个刀盘反向旋转，牧草割下后倒向机具中间，通过甩草筒甩集成垄，完成切割作业。方案的比较与选择：经过比较和对比，方案2具有灵活，维修方便，且使牧
11、草排放整齐等等特点。故选择方案22计算部分2.1 传动比分配选择柴油机型号：12V135BZLD。由于柴油机转速为1440rmin,根据传动方案，本机具为二级传动。第一级的传动为皮带传动：第二级传动为锥齿轮传动。己知拖拉机皮带轮基准直径为D1=140m眼据设计要求，初步选取皮带轮基准直径为D2=110mmD1=140mmD2=110mm1=1440rmin则皮带轮的转速为：n2=(D1D2)Xn1=1833rmin两个锥齿轮大小相同，传动比为1,则转轴速度为1833rmin。上刀盘与转轴无相对运动，可知上刀盘的转速与转轴相同且为1833rmin,则刀片转速也为1833rmin。2.2 V带传动
12、设计由传动方案可知，V带为第一级传动，主动轮Dl为小四轮拖拉机的飞轮，从动轮为割草机动力输入皮带轮D2,其基准直径为D2=110mrp又知D1=140mr111=1440rmin,皮带轮传动功率为P1=i12=D2D1=110140=0.79选取窄V带根据普通V带选型图，确定选用SPB型窄V带n3.14X140X1440V=D1X=10.5ms160*100060000(1)验算带速因V25ms,故带速合适。(3)V带尺寸选取根据拖拉机和割草机的结构，初步选取中心距错误！未找到引用源。二95Om破据公式计算所需基准长度：错误！未找到引用源。MaO二(2错误！未找到引用源。950+3.14)/2
13、(140+110)+错误！未找到引用源。950=2293mm由表差值选取带的基准长度为Ld=228OmE公称长度Li=2240mm计算实际中心距a:a二错误！未找到引用源。2=950+(2293-2280)2=943.5mm选取中心距为a=944mm2.3锥齿轮传动设计锥齿轮传动为第二级传动，其传动比为1,故主、动齿轮结构尺寸相同。(1)选择齿轮材料锥齿轮(左右各一对)传送功率为1/2错误！未找到引用源。14.8=7.4,故选用45号钢，齿面淬火硬度HRC33-HRC4Q齿坯调质HRC25-HRC29SHIim=740Mpa查图得知：SFIim=210Mpa(2)初步选定主参数T=80N*M错
