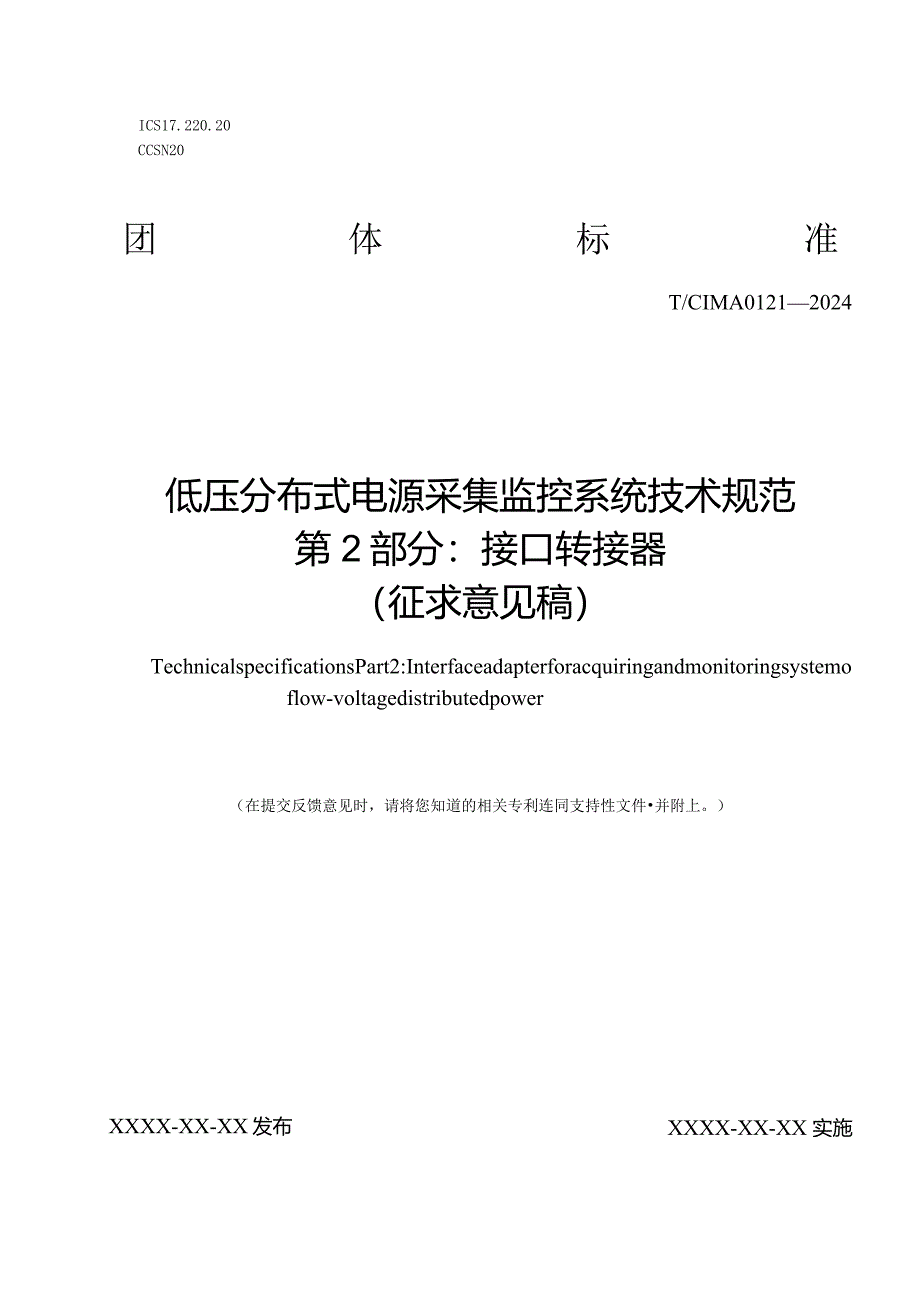

1、ICS17.220.20CCSN20团体标准T/CIMA01212024低压分布式电源采集监控系统技术规范第2部分：接口转接器（征求意见稿）TechnicalspecificationsPart2:Interfaceadapterforacquiringandmonitoringsystemoflow-voltagedistributedpower（在提交反馈意见时，请将您知道的相关专利连同支持性文件并附上。）XXXX-XX-XX 实施XXXX-XX-XX发布中国仪器仪表行业协会发布前言II1范围12规范性引用文件13术语和定义14技术要求25检验规则4附录A（规范性）接口转接器转发报文示例7
2、本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规则起草。第1部分：分布式电源接入单元第2部分：接口转接器第3部分：功能及接口第1部分：分布式电源接入单元第2部分：接口转接器第I部分：分布式电源接入单元第2部分：接口转接器低压分布式电源采集监控系统分为以下11个部分：- 低压分布式电源采集监控系统通用要求- 低压分布式电源采集监控系统分层分级调控- 低压分布式电源采集监控系统本地数据交换协议- 低压分布式电源采集监控系统安全防护- 低压分布式电源采集监控系统技术规范- 低压分布式电源采集监控系统技术规范- 低压分布式电源采集监控系统技术规范- 低压分布式电
3、源采集监控系统型式规范- 低压分布式电源采集监控系统型式规范- 低压分布式电源采集监控系统检验规范- 低压分布式电源采集监控系统检验规范本文件是低压分布式电源采集监控系统技术规范第2部分：接口转接器。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本文件由中国仪器仪表行业协会电工仪器仪表分会提出。本文件由中国仪器仪表行业协会归口。本文件起草单位：中国电力科学研究院有限公司、哈尔滨电工仪表研究所有限公司、北京市腾河智慧能源科技有限公司、烟台东方威思顿电气有限公司、宁夏隆基宁光仪表股份有限公司、青岛乾程科技股份有限公司、深圳市力合微电子股份有限公司等。本文件主要起草人
4、：祝恩国、刘岩、郑国权等。低压分布式电源采集监控系统技术规范第2部分：接口转接器1范围本文件规定了接口转接器的技术要求及检验规则，包括通信接口要求、功耗要求、功能要求、安全要求、外壳及防护性能要求、电磁兼容性要求和可靠性要求。本文件适用于接口转接器的设计、制造及验收。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注口期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.I-2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829-2002周期检验计数抽样程序及表（适用于对
5、过程稳定性的检验）GB/T42082017外壳防护等级（IP代码）T/CIMA00912024低压分布式电源采集监控系统本地数据交换协议3术语和定义下列术语和定义适用于本文件。3. 1低压分布式电源采集监控系统acquiringandmonitoringsystemoflowvoltagedistributedpower对以220V380V电压等级接入电网的分布式电源进行信息采集、处理和实时监控的系统。3.2接口转接器interfaceadapter具备低压分布式电源接口转接和扩展功能的设备。3.3分布式电源接入单元distributedpowersupplyaccessunit可对低压分布式
6、光伏逆变器、储能、充电桩、断路器进行监控的设备，能和主站、采集终端或手持设备进行数据交换，包括I型分布式电源接入单元、11型分布式电源接入单元。3.4用电信息采集终端electricenergydataacquireterminal对各测量点进行用电信息采集的设备。可实现电能表数据的采集、管理、转发或执行控制命令。用电信息采集终端按应用场所分为专变采集终端、集中抄表终端（包括集中器、采集器）等类型，以下简称采集终端。3.5光伏逆变器数据采集器photovoltaicinverterdatacollector用于监测光伏逆变器运行状态的设备，以下简称“数据采集器”。4技术要求4.1 环境条件4.
7、1.1 参比温度及参比湿度参比温度为23C；参比湿度为40%60%4.1.2 温度、湿度范围表1接口转接器正常运行的气候环境条件场所类型级别空气温度湿度范围C最大变化率UC/h相对湿度b%最大绝对湿度gm3遮蔽Cl-5+450.559529C2-25+550.510100户外C3-40-+70135协议特定CXa温度变化率取5min内的平均值。b相对湿度包括凝露。4. 1.3大气压力接口转接器应能够在大气压力为63kPa106kPa（海拔400Om及以下）的环境条件下正常工作，功能不受到影响，特殊订货要求除外。4.2 机械影响接口转接器设备应能承受正常运行及常规运输条件下的机械振动和冲击而不造
8、成失效和损坏。机械振动强度要求：a）频率范围：IOHz-150Hz；b）位移幅值：0.075mm（频率060Hz）；c）加速度幅值：10ms2（频率60Hz）。4.3 工作电源供电电源输入：DC5VDC12V,精度范围10%,应具备短路保护功能。4.4 通信接口接口转接器应具备3路通信接口。其中，1路接口用于与分布式电源接入单元通信，通信方式为RS-485,通信速率可设置，最大通信速率115200bps,默认为9600bps,数据位为8位，停止位为1位；1路接口用于与低压分布式电源通信，通信方式与低压分布式电源相适应；1路接口用于与数据采集器通信，通信方式与低压分布式电源相适应。4.5 功耗要
9、求在非通信状态下，接口转接器的总有功功率应不大于0.3Wo在通信状态下，接口转接器的总有功功率不应大于04W。4.6 功能要求4. 6.1通信转接接口转接器支持剥离DL/T698.45协议，转发MOdbUS协议数据，详见附录A。接口转接器同时接收到分布式电源接入单元、物联表光伏设备数据交互模组等光伏采集设备下发的命令和数据采集器下发的命令，优先执行分布式电源接入单元、物联表光伏设备数据交互模组等光伏采集设备下发的命令。5. 6.2本地状态指示接口转换器应具备运行状态指示功能，具体状态指示见表2。表2指示灯状态定义指示灯指示灯状态释义通信状态灯红绿双色：绿（发）红（收）与低压分布式电源通信运行状
10、态灯红色常亮初始化红灯闪烁（IHZ）正常运行灭异常6. 6.3通信要求接口转接器支持分布式电源接入单元、物联表光伏设备数据交互模组等光伏采集设备和数据采集器同时与低压分布式电源通信。a）接口转接器与分布式电源接入单元、物联表光伏设备数据交互模组等光伏采集设备通信协议应符合DLZT698.45的要求；b）接口转接器与数据采集器通信协议应符合DL/T698.45的要求；c）接口转接器与低压分布式电源通信协议应符合17ClMA（X）91的要求。7. 6.4参数设置与查询接口转接器支持通过DL/T698.45协议设置和查询资产编号和通信地址。8. 7安全要求接口转接器安全防护应满足以下要求：a）接口转
11、接器应嵌入硬件安全模块，硬件安全模块应使用符合国家密码管理政策的商用密码算法，实现接口转接器数据安全交互和安全接入所用密钥的生成、存储和使用；b）接口转接器与分布式电源接入单元、物联表光伏设备数据交互模组等设备进行通信时，应实现身份认证和重要数据在传输过程中的机密性、完整性保护；c）接口转接器应能进行光伏逆变器端接线拔插检测，应能识别光伏逆变器被非法更换，同时记录相关事件；d）接口转接器与光伏逆变器之间的通信线路上传输的数据应进行加密，防止配非法窃听。9. 8外壳及其防护性能9.1.1 机械强度接口转接器的外壳应有足够的强度，外物撞击造成的变形应不影响其正常工作。9.1.2 阻燃性能非金属外壳
12、应符合GB/T5169.11规定的VO级阻燃要求。9.1.3 防尘和防水性外壳的防护性能应符合GB/T4208规定的1P65级要求，即防尘和防喷水。10. 电磁兼容性试验结果应依据接口转接器在试验中的功能丧失或性能降低现象进行分类，电磁兼容性试验结果评价等级见下表3。A级：试验时和试验后接口转接器均能正常工作，不应有任何误动作、损坏、死机、兔位现象，数据采集应准确。B级：试验时接口转接器可出现短时通信中断，其他功能和性能都应正常，试验后5min内无需人工干预，终端应可以自行恢复。表3电磁兼容性试验结果评价等级试验项目实验结果评价试验时试脸后工频磁场抗扰度AA静电放电抗扰度A/BA电快速瞬变脉冲
13、群抗扰度A/BA接口转接器应能承受表4的试验而不应发生死机、信息改变或设备损坏现象。表4电磁兼容试验试验等级、主要参数试验项目等级试验值试验回路工频磁场抗扰度400A/m整机都电放电抗扰度36kV,接触放电，8kV空气放电通信回路与外壳电快速瞬变脉冲群抗扰度31.0kV（耦合）通信线4.10可靠性指标接口转接器的平均无故障工作时间(MTBF)不低于8.76xl()4h05检验规则5.1 检验分类检验分为出厂检验、型式试验、验收检验三类。5.2 验收检验对于到货验收的接口转接器，应按型号、生产批号相同者划分为组，按组提供给质检部门，并根据表5中项目和建议顺序逐个进行检验。抽样验收时，抽样方案符合
14、6.3.2的要求。5. 2.2项目不合格判定检验中出现任一检验项目不合格时，判该接口转接器为不合格，应重新进行调换或修理。5.3 型式试验1 .3.1周期接口转接器新产品或老产品恢复生产以及设计和工艺有重大改进时，应进行型式试验。批量生产或连续生产的接口转接器，每两年至少进行一次型式试验，由国家电网公司计量中心对样品进行检验。可靠性验证试验在生产定型时进行，或按客户要求，在系统试运行时进行。2 .3.2抽样型式试验的样品应在出厂检验合格的接口转接器中随机抽取。按GB/T2829选择判别水平I,不合格质量水平（RQL）为30的一次抽样方案，见式（1）。nAcRe=301式中：n样本大小；Ac合格判定数；Re不合格判定数。5 .3.3不合格分类按GB2829规定，不合格分为A、B两类。各类的权值定为：A类1.0,B类0.5。6 .3.4合格或不合格判定检验项目不合格类别的划分见表5,当一个样本不合格检验项目的不合格权值的累积数大于或等于1时，则判为不合格品：反之为合格品。对一个样本的某个试验项目发生一次或一次以上的不合格，均按一个不合格计。5.4 试验项目列表试验项目列表见表5。表5试验项目表序号试验项目出厂试验型式试验验收试验不合格类别1一般检查一般检查V*
