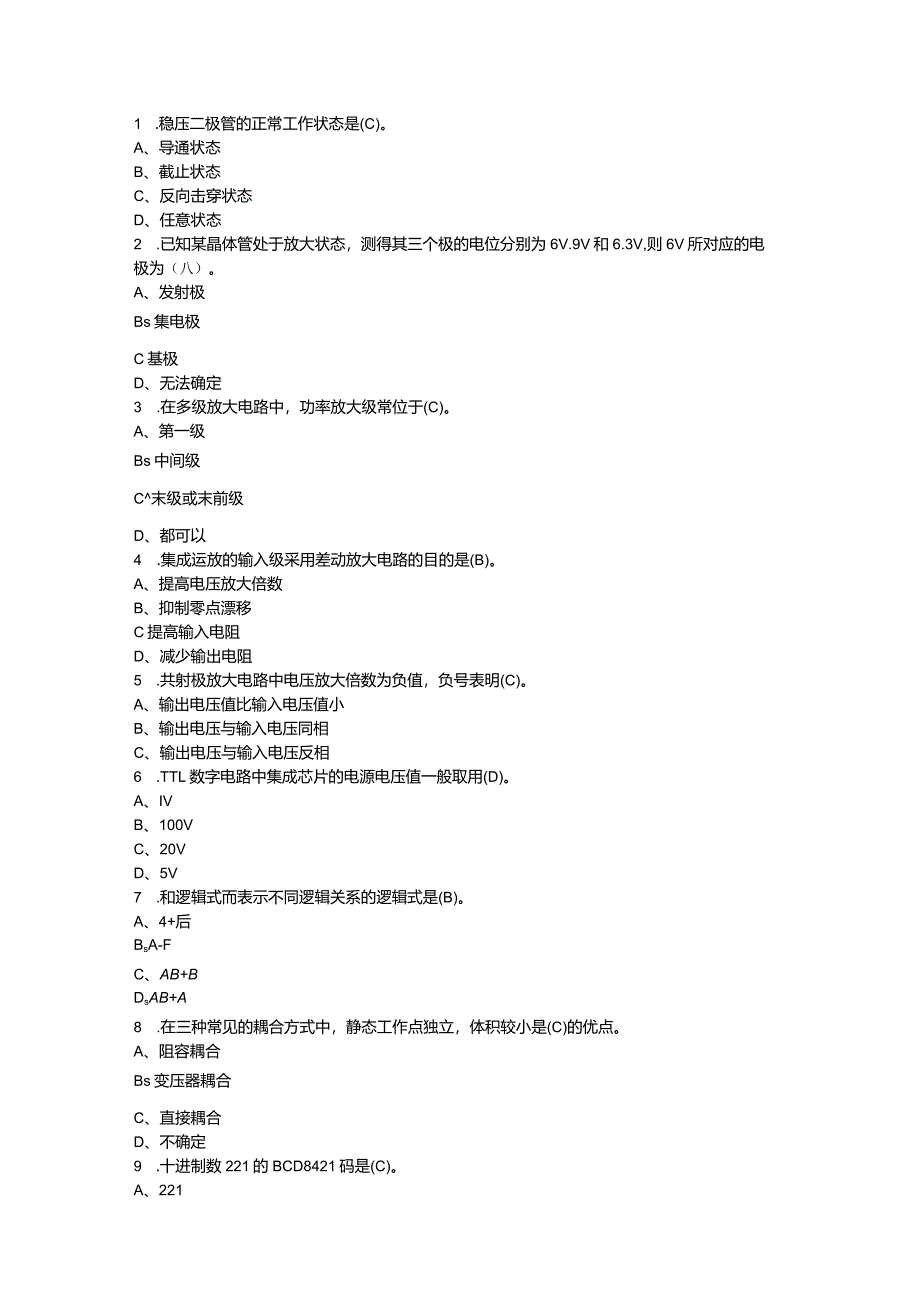

1、1 .稳压二极管的正常工作状态是(C)。A、导通状态B、截止状态C、反向击穿状态D、任意状态2 .已知某晶体管处于放大状态，测得其三个极的电位分别为6V.9V和6.3V,则6V所对应的电极为（八）。A、发射极Bs集电极C基极D、无法确定3 .在多级放大电路中，功率放大级常位于(C)。A、第一级Bs中间级C末级或末前级D、都可以4 .集成运放的输入级采用差动放大电路的目的是(B)。A、提高电压放大倍数B、抑制零点漂移C提高输入电阻D、减少输出电阻5 .共射极放大电路中电压放大倍数为负值，负号表明(C)。A、输出电压值比输入电压值小B、输出电压与输入电压同相C、输出电压与输入电压反相6 .TTL数

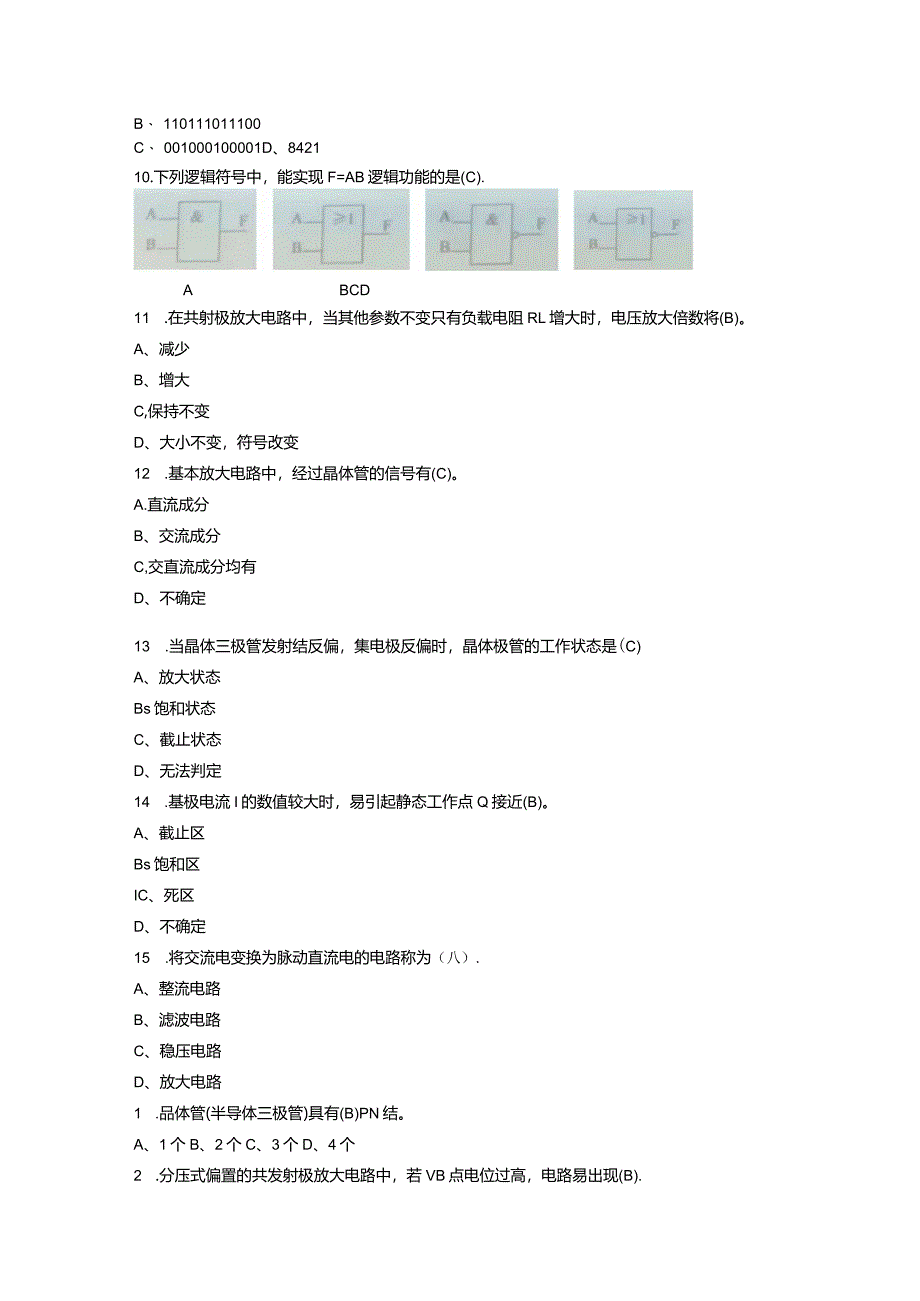

2、字电路中集成芯片的电源电压值一般取用(D)。A、IVB、100VC、20VD、5V7 .和逻辑式而表示不同逻辑关系的逻辑式是(B)。A、4+后BsA-FC、AB+BDsAB+A8 .在三种常见的耦合方式中，静态工作点独立，体积较小是(C)的优点。A、阻容耦合Bs变压器耦合C、直接耦合D、不确定9 .十进制数221的BCD8421码是(C)。A、221B、 110111011100C、 001000100001D、842110.下列逻辑符号中，能实现F=AB逻辑功能的是(C).ABCD11 .在共射极放大电路中，当其他参数不变只有负载电阻RL增大时，电压放大倍数将(B)。A、减少B、增大C,保持
3、不变D、大小不变，符号改变12 .基本放大电路中，经过晶体管的信号有(C)。A.直流成分B、交流成分C,交直流成分均有D、不确定13 .当晶体三极管发射结反偏，集电极反偏时，晶体极管的工作状态是(C)A、放大状态Bs饱和状态C、截止状态D、无法判定14 .基极电流I的数值较大时，易引起静态工作点Q接近(B)。A、截止区Bs饱和区IC、死区D、不确定15 .将交流电变换为脉动直流电的电路称为（八）.A、整流电路B、滤波电路C、稳压电路D、放大电路1 .品体管(半导体三极管)具有(B)PN结。A、1个B、2个C、3个D、4个2 .分压式偏置的共发射极放大电路中，若VB点电位过高，电路易出现(B).

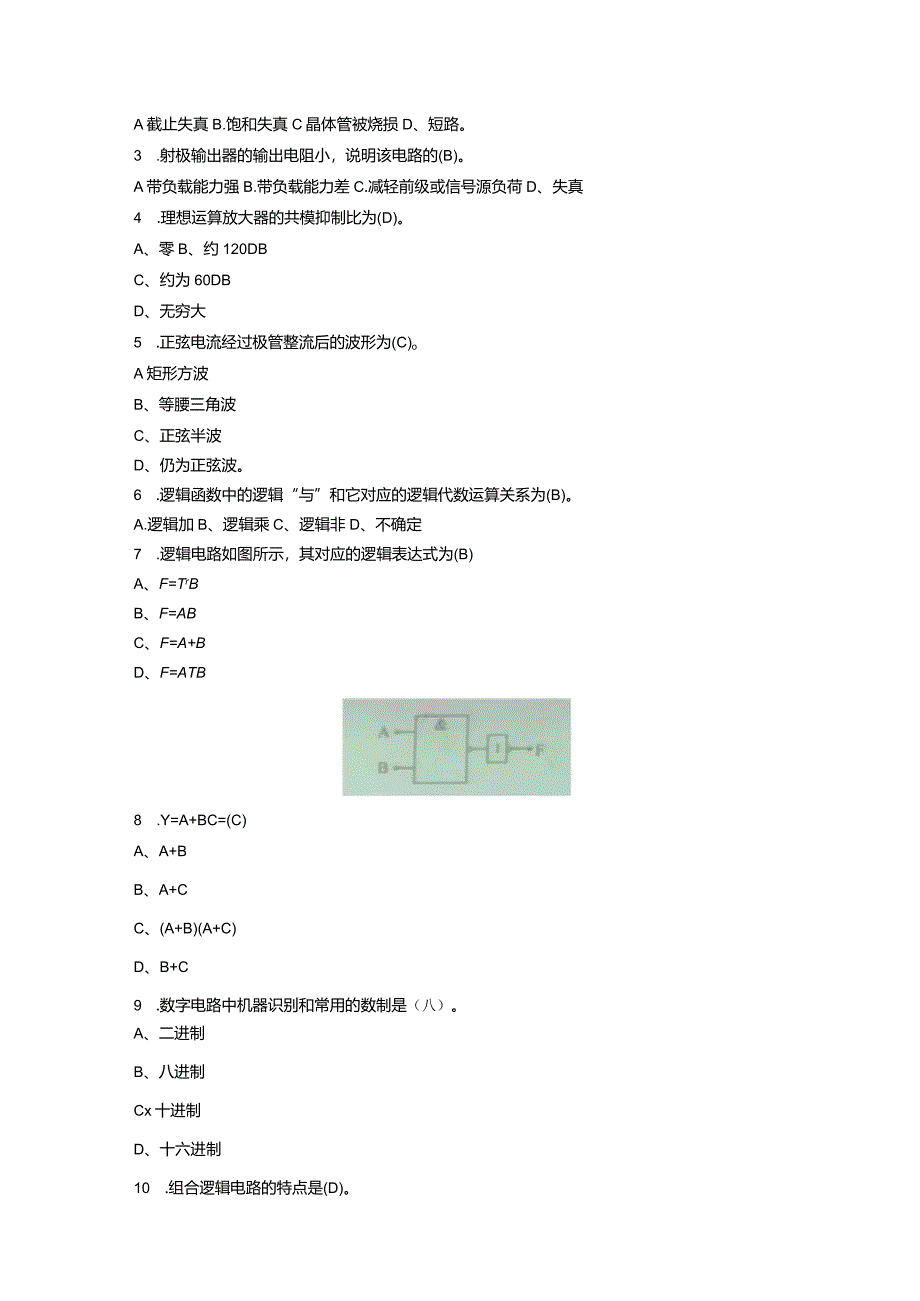

4、A截止失真B.饱和失真C晶体管被烧损D、短路。3 .射极输出器的输出电阻小，说明该电路的(B)。A带负载能力强B.带负载能力差C.减轻前级或信号源负荷D、失真4 .理想运算放大器的共模抑制比为(D)。A、零B、约120DBC、约为60DBD、无穷大5 .正弦电流经过极管整流后的波形为(C)oA矩形方波B、等腰三角波C、正弦半波D、仍为正弦波。6 .逻辑函数中的逻辑“与”和它对应的逻辑代数运算关系为(B)。A.逻辑加B、逻辑乘C、逻辑非D、不确定7 .逻辑电路如图所示，其对应的逻辑表达式为(B)A、F=TrBB、F=ABC、F=A+BD、F=ATB8 .Y=A+BC=(C)A、A+BB、A+CC
5、、(A+B)(A+C)D、B+C9 .数字电路中机器识别和常用的数制是（八）。A、二进制B、八进制Cx十进制D、十六进制10 .组合逻辑电路的特点是(D)。A、含有记忆元件B、输出.输入间有反馈通路C、电路输出与以前状态有关D、全部由门电路构成1.数字电路按是否有记忆功能通常分为两种形式：时序逻辑和组合逻辑2 .半导体特性有：光敏性、热敏性、杂敏性3 .将输入的信息转换为组二进制代码的过程称为编担4 .把信号的变化在时间上和数值上都是不连续的称为数室信号把工作在数字信号下的电子电路叫做模拟信号5、多级放大电路耦合方式主要有直接耦合、阻容耦合和变压器耦合等三种方式。6、数字电路实践中，可以对门电
6、路J进行处理，与门应将多余引脚接直曳频或门应将多余引脚接地。对于门电路多余引脚的处理,主要是为了保证不改变逻辑门电路原来的逻辑功能。7温度升高时，品体管的参数将增大(增大、减小、不变),反向饱和电流LCU将增大L物质按导电能力强弱可分为导体、半导体和绝缘体2 .集成运放有两个输入端，称为同相输入端和反相输入端。3 .稳压管是一种特殊物质制造的画接触型硅二极管。4 .三极管对外引出的电极分别是发电极、基极和集电极。5 .数字电路中最基本的关系是与逻辑、或逻辑和非逻辑。1.化简下列式子。ABC-ABC+ABC-VABC=A(BC+BC+BC+BC)=AF=ABACBC4 .直流稳压电源是把交流电压
7、变为什么电压?一般包括哪些组成部分?直流稳压电源把交流电变为稳定的直流电:一般有变压、整流、滤波、稳压电路等组成部分。5 .数字信号和模拟信号的最大区别是什么?数字电路和模拟电路中，哪种抗干扰能力较强?数字信号是离散的，模拟信号是连续的，这是它们的最大区别。它们之中，数字电路的抗干扰能力较强。1 .放大电路中为什么要设立静态工作点?静态工作点的高。低对电路有何影响？为了不失真地放大交流信号，必须在电路中设置合适的静态工作点。若静态工作点高时，易造成饱和失真:若静态工作点设置低了时，又易造成截止失真。2 .如图所示电路中，已知E=5V.Ui=IOSin砒匕二极管为理想元件（即认为正向导通时电阻/
8、?=0.反向的新时电阻1:8）,试画出UO的波形。分析:根据电路可知，当iE时，二极管导通w=ui当UE时，极管截止时，OO=E.所以u的波形图如下图所示3 .如果把三极管的集电极和发射极对调使用?三极管会损坏吗?为什么？集电极和发射极对调使用，三极管不会损坏，但是其电流放大倍数大大降低。因为集电极和发射极的杂质浓度差异很大。且结面积也不同。4 .桥式整流电容滤波电路，已知整流变压器二次交流电压U2=10V,输出电压的平均值分别为9.4510.12V,说明明B个电压数据是正取的，如有不正确说明原因。12V正确9电容断路4.5电容和一个二极管断路10个二级管断路5、A+BC+AB+BCDTVbc
9、+ab+bcd=abc+ab+BcD=bc+bd+ab1.逻辑电路所反映的是输入状态和输出状态逻辑关系的电路。（X）2 .电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。（X）3 .二极管若工作在反向击穿区，一定会被击穿。（X）4 .分压式偏置共发射极放大电路是一种能够稳定静态工作点的放大器。（/）5 .对功率放大电路的基本要求,就是在不失真实，尽量提高效率。（，）6 .在数字电路中，高电平和低电平指的是一定的电压范围，并不是一个固定不变的值。（，）7 .二极管两端加上正向电压就一定会导通。（X）8 .放大电路常采用分压式偏置放大电路，主要目的是稳定静态工作点。（/）9 .逻辑变量
10、的取值，1比0大。（X）.多级放大电路只需要第一级与最后级具有合适的静态工作点。（X）1.用万用表测试晶体管好坏时，应选择欧姆档中比较大的量程。（X）2 .PNP管放大电路中，UeC的极性为负，说明发射结反偏，集电结正偏。（X）3 .二极管的主要特性是恒温特性。（X）4 .在N型半导体中，多数载流子是空穴。（X）5 .在基本共射放大电路中，负载电阻RL减小时，输出电阻RC）将减小。（X）6 .二极管若工作在反向击穿区，一定会被击穿。（X）7 .时极支路按入电阻RE的目的是为了稳定静态工作点。（/）8 .阻容耦合放大电路只能放大交流信号，不能放大直流信号。（/）1 .分压式偏置放大电路如图所示，
11、已知RbI=Rb2=20k9,Rc=2k9,Re=2kQ。=60,cc=+12V,RL=2kQo试计算静态工作点Q画出微变等效电路计算电压放大倍数、输入电阻、输出电阻解:求静态工作点uQ,1UCLUBEQUCC12%Q=&=旃4=铀人ICQ=PlBQ=50义0.04=2nAUCEQ=UCC一XqRc=122X3=6V再求三极管的动态输入电阻,八、26(mV)/、26(n4),rbe=300+(1+/?)；=300+(1+50)=963n0.963k。RL接入情况下电路的电压放大倍数Aa为:U八33BRL50XQlQAm=-78MTbe0.963输入电阻Ri和输出电阻R。：输入电阻Ri为：Ri=Rrbe=300/0.9630.96K。输出电阻RO为:Ra=Rc=3k2 .电路图如图所示，以知UCC=I2匕Rc=4KC,Rl=4k,Rb=3G0K,rbe=lk,37.5,试求放大电路的静态值。
